井下1140V无功动态补偿装置使用说明.pptx

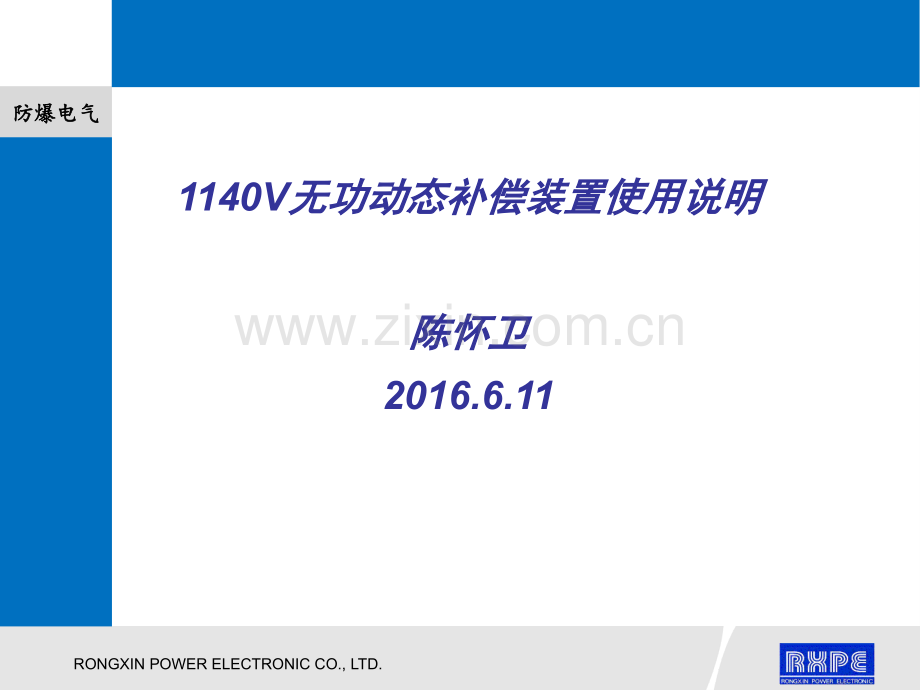

RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气1140V无功动态补偿装置使用说明无功动态补偿装置使用说明陈怀卫陈怀卫2016.6.11RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气矿用隔爆兼本质安全型静止无功发生器矿用隔爆兼本质安全型静止无功发生器Page 2无功补偿无功补偿 功能及电压补偿功能功能及电压补偿功能RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气目目 录录Page 3124635封封 面面产品参数产品参数7产品应用产品应用安装使用安装使用技术服务技术服务产品知识产品知识客户交流客户交流RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品参数产品参数Page 41.1.工作方式工作方式无功补偿电压补偿2.2.完善的软硬件设计完善的软硬件设计本地控制及远程控制自动补偿无功及抑制谐波过流、短路、过压、欠压、缺相等软硬件保护3.3.改善电能质量改善电能质量额定补偿范围内，功率因数可达到0.95以上,可使被补偿电路的线电流明显下降有效抑制一定量的5、7、11、13次特征谐波节能、安全、智能、高效节能、安全、智能、高效RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品应用：无功补偿及电压补偿产品应用：无功补偿及电压补偿 Page 5无功补偿目的无功补偿目的能够解决井下采煤机、皮带运转机等负载造成的井下供电系统功率因数低、谐波高等问题。启动方式启动方式自动启动；手动启动冷却风机工作模式冷却风机工作模式冷却风机有两种工作模式:风机手动,在设备得电后，冷却风机启动，设备掉电，冷却风机停止。风机自动，设备未启动时，风机停止，设备启动，风机自动启动，设备停止后，风机延时约20s停止，风机停止后才可以再次启动设备。RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品应用：工况特点产品应用：工况特点Page 6响应时间快，1ms到5ms,实时监测在补偿范围内，不会出现过补或欠补相序自动识别，无需校对相序节能效果明显，谐波含量极低便于安装，操作简单内部记录节能数据，方便客户统计RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品知识：结构组成产品知识：结构组成Page 7隔爆兼本质安全型静止无功发生器整体外观输入喇叭嘴输入喇叭嘴热管散热器热管散热器液晶显示屏液晶显示屏操作面板操作面板壳体接地螺算壳体接地螺算RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气隔爆兼本质安全型静止无功发生器整体外隔爆兼本质安全型静止无功发生器整体外产品知识：结构组成产品知识：结构组成Page 8吊装挂钩吊装挂钩输出喇叭嘴输出喇叭嘴防爆壳体防爆壳体冷却风机冷却风机壳体接地螺栓壳体接地螺栓RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气显示屏显示屏主主控控板板产品知识：结构组成产品知识：结构组成Page 9驱驱动动板板RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品知识：结构组成产品知识：结构组成Page 10防爆散热风机防爆散热风机IGBTIGBT及转接板及转接板CTCT电流互感器电流互感器霍尔电流传感器霍尔电流传感器RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品知识：基本原理产品知识：基本原理Page 111）通过检测电网电压和电流信号，采用SPWM控制技术，控制 SVG 逆变单元IGBT 模块的通断来控制逆变单元输出的交流电压，即改变连接电网电抗器上的电压，从而控制 SVG 补偿感性或容性电流 主电路原理图RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气Page 12产品知识：基本原理产品知识：基本原理2）运行模式空载运行模式 感性运行模式RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气Page 13产品知识：基本原理产品知识：基本原理 感性运行模式RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气Page 14产品知识：拓扑结构产品知识：拓扑结构 主电路原理图RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品知识：拓扑结构产品知识：拓扑结构Page 15主回路主要由充电回路、主回路主要由充电回路、LC滤波电路、采样回路、放电回路组成滤波电路、采样回路、放电回路组成1 1）充电回路）充电回路 充电电路由主回路接触器KM1、充电接触器KM2以及充电电阻R1、R2、R3组成。SVG上主电后，KM2合闸，为直流电容充电。10S左右KM1合闸，KM2分闸，充电结束2）滤波电路滤波电路 该滤波电路由滤波电抗器、阻尼电阻及交流滤波电容组成。其作用是滤除SVG设备IGBT的PWM波开关频率附近的谐波。RONGXIN POWER ELECTRONIC CO.,LTD.防爆电气防爆电气产品知识：拓扑结构产品知识：拓扑结构Page 163）采样电路）采样电路 低压SVG的采样电路包括测量电网电压的同步变压器、测量电网电流的CT电流互感器和测量SVG补偿电流的霍尔电流传感器。CTCT电流互感器电流互感器
