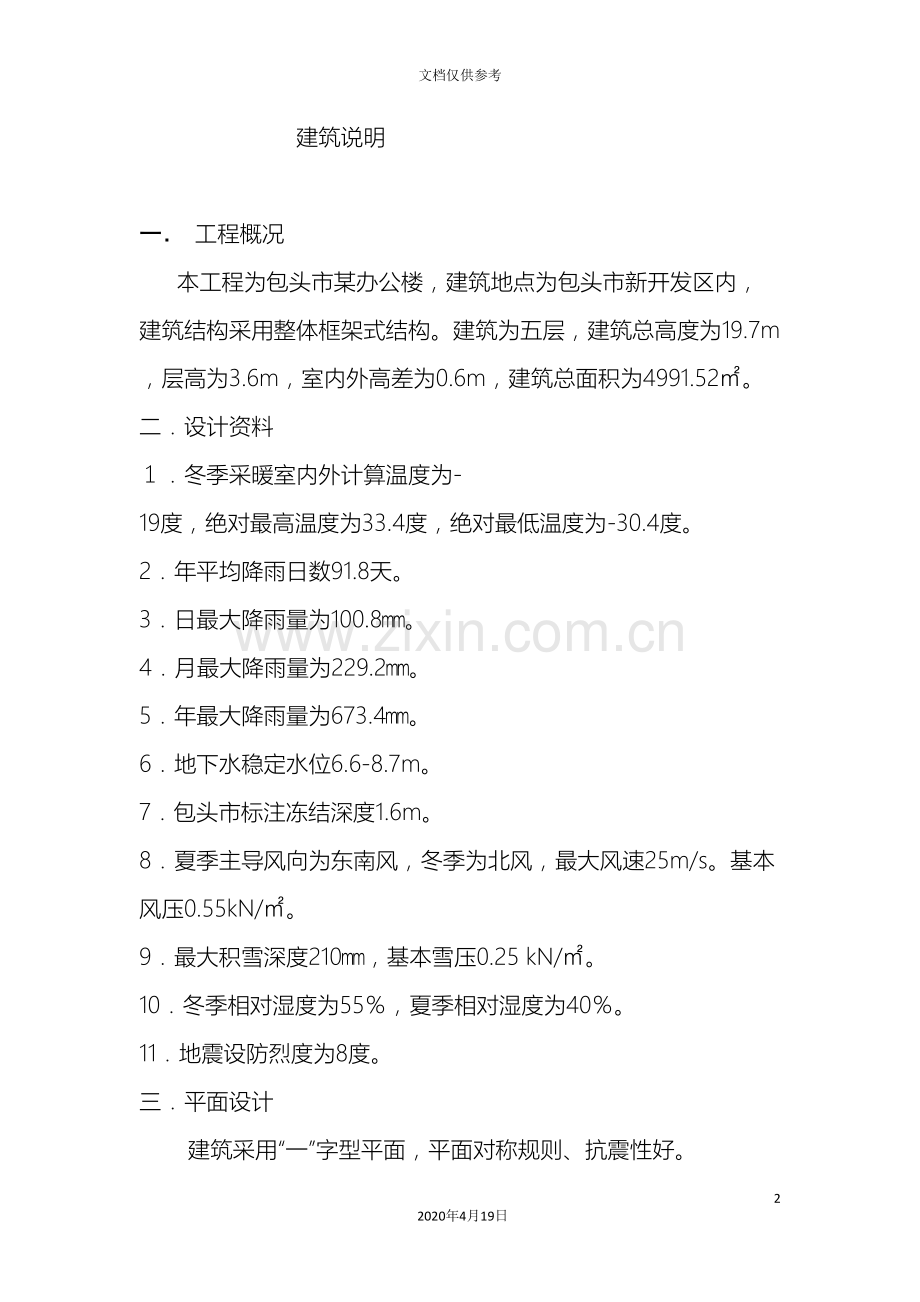

建筑说明

一． 工程概况
本工程为包头市某办公楼，建筑地点为包头市新开发区内，建筑结构采用整体框架式结构。建筑为五层，建筑总高度为19.7m，层高为3.6m，室内外高差为0.6m，建筑总面积为4991.52㎡。
二．设计资料
１．冬季采暖室内外计算温度为-19度，绝对最高温度为33.4度，绝对最低温度为-30.4度。
2．年平均降雨日数91.8天。
3．日最大降雨量为100.8㎜。
4．月最大降雨量为229.2㎜。
5．年最大降雨量为673.4㎜。
6．地下水稳定水位6.6-8.7m。
7．包头市标注冻结深度1.6m。
8．夏季主导风向为东南风，冬季为北风，最大风速25m/s。基本风压0.55kN/㎡。
9．最大积雪深度210㎜，基本雪压0.25 kN/㎡。
10．冬季相对湿度为55％，夏季相对湿度为40％。
11．地震设防烈度为8度。
三．平面设计
建筑采用“一”字型平面，平面对称规则、抗震性好。

四．建筑设计
建筑设计遵循经济、适用、美观的原则，力求简洁、明快。即满足使用功能，又经济美观，同时又符合城市的总体规划和城市的总体风格，建筑设计的依据，符合人体活动及心理所需的空间尺寸。符合人员流动，建筑防火、隔热、隔声的要求，符合保温抗震的要求。
1．柱网平面布置
根据建筑场地及设计要求，柱网尺寸如下：
横向：6.6m, 2.7m, 6.6m。
纵向：6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m。
柱网平面布置图

根据建筑使用及功能要求，人数（按一般办公室3.89㎡/人）本设计中每层均设男女卫生间各一间，面积为3.3×6.6＝21.78㎡。
结构计算说明书

一.框架杆件与截面尺寸确定
1.框架梁截面尺寸地选择
a.按照《钢筋混凝土构造》梁截面选择地要求：梁截面高度小于或等于800㎜宜取50为模数，800㎜以上可取100为模数。现浇楼盖中，主梁至少要比次梁高50㎜，便于施工。
b.按经验选择：主梁 ，次梁
c.按《抗震规范》规定
（1）梁截面宽度不宜小于200㎜。
（2）截面的高度比不宜大于4。
（3）梁净跨与截面高度之比不宜小于4。
一般框架梁高度，为增加结构的横向刚度，采用横向框架承重，横梁一般采用，框架梁直接承受楼板的重力荷载，还要承受内外纵墙重量以及纵向地震作用，因此在高烈度区，一般取。
综上所述： 取6600㎜梁 h=650㎜ b=300㎜
2700㎜梁 h=500㎜ b=300㎜
次梁 h=450㎜ b=300㎜
2.柱截面设计
按《抗震规范》6.3.6规定：柱截面尺寸应符合下列要求：
（1）截面的宽度高度不宜小于300㎜圆柱直径不宜小于350㎜。
（2）剪跨比宜大于2。
（3）截面长边与短边地边长比不宜大于3。
柱截面尺寸根据公式： 计算
N－柱组合的轴压比设计值
F－为按简支状态计算柱的负载面积
－折算在单位建筑面积上的重力荷载代表值， 近似取12－15 kN/㎡。
－考虑地震作用组合后柱轴压比增大系数，边柱取1.3，不等跨内柱取1.25，等跨内柱取1.2。
－验算截面以上楼层数
-柱截面面积
－混凝土轴心抗压强度设计值
框架柱轴压比对一级、二级、三级抗震等级，取0.7 0.8 0.9
计算柱截面尺寸：本工程为二级抗震等级＝0.8
边柱及中柱地负载面积为
柱混凝土强度等级不低于C30（）
边柱：
中柱：
柱截面取正方形，柱截面尺寸取

3.板的截面尺寸
连续梁式板 双向板
确定板厚为:100㎜。

二.材料的选择
当按二级抗震考虑时，混凝土强度不低于C20。因此，取柱混凝土强度C30。梁与板混凝土强度C20。基础混凝土强度C20。垫层混凝土强度C10。梁柱钢筋选用HRB335,箍筋HPB235。
三.计算简图

因基础高度不确定，因此底层柱计算高度取室外地坪高度向下取1m在加层高即：。其它层柱高取其建筑层高即：。
四.荷载计算
1.屋面荷载计算
1.5厚合成高分子卷材一道
20厚1：3水泥砂浆找平
平均厚度130厚水泥珍珠岩找坡
100厚聚苯板
100厚现浇混凝土楼板
顶棚刷涂料 板底刮腻子
合计：
活载(不上人屋面取大值)：
雪活载：

2.楼面荷载计算
8－10厚地砖地面
20厚干硬性水泥砂浆结合层
20厚1：3水泥砂浆找平
100厚现浇混凝土楼板
10厚板底抹灰
顶棚刷涂料 板底刮腻子
合计：
活载： 办公室：
食堂 档案室：
厨房：
卫生间：
走廊 门厅 楼梯：
3.卫生间楼面
10厚地砖楼面，干水泥擦缝
20厚1：4干硬性水泥砂浆结合层
C20细石砼向地漏找坡最薄处30厚
聚氨脂三遍涂膜防水层1.5厚
20厚1：3水泥砂浆找平
70厚现浇混凝土楼板
合计：
活载：
五．梁间荷载计算
梁间荷载(线荷载)，一般5.24乘以墙高（层高 减去 梁高）
PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。
计算时，普通砖容重18KN/平米（一般用的是普通机制砖，取19KN/平米），摸灰层（石灰沙浆，混合沙浆）取17KN/平米，这么一来，每平方墙面产生的荷载为：
19*0.24+17*0.02*2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，因此要乘以2。）
最后，用5.24乘以梁上墙的高度，就得梁上荷载（线荷载）。

如果有窗的洞口，必须折算实际的有效墙体面积
有效墙体面积=（墙的面积—洞口面积）/墙的面积
（19*墙厚+17*0.02*2）X（墙的面积—洞口面积）/墙的面积
乘以墙高（层高 减去 梁高）
对于本工程，外墙厚为300 内墙240 层高3600 梁高 650 500

自己计算每层各个梁上的梁间荷载

六.楼层集中质量计算
计算时假定楼层匀重，梁自重、活载以及上下半墙、柱自重之和集中于该楼层楼盖处。
1.顶层荷载计算
顶层面积：S＝990㎡
（1）柱自重：
抹灰：
小计： 700.88KN
（2）外墙自重：
面积：

抹灰：
小计： 412.02kN

（3）内墙自重：
面积：

抹灰：
小计： 728.53kN
（4）梁自重：
KL1:
抹灰：
KL2：
抹灰：
L1：
抹灰：
小计： 2285.49kN
（5）女儿墙自重：
抹灰：
小计： 214.38kN
（6）上半层门窗自重：
A轴线：
B轴线：
C轴线：
D轴线：
小计： 35.38KN
（7）屋面活载：
（8）屋面恒载：
顶层屋面荷载总计： 7963.36kN

2.标准层荷载计算
（1）楼面荷载
楼梯间
卫生间
活载：
走廊
楼梯间
其它
小计： 4594.35kN
（2）柱自重：
抹灰：
小计： 1401.75KN
（3）梁自重：
KL1:
抹灰：
KL2：
抹灰：
L1：
抹灰：
小计： 2285.49kN
（4）外墙自重：
面积：

抹灰：
小计： 882.8kN

（5）内墙自重：
面积：

抹灰：
小计： 1383.13kN
（6）上半层门窗自重：
A轴线：
B轴线：
C轴线：
D轴线：
小计： 69.42KN
标准层荷载总计： 10615.94KN
3.底层荷载计算
（1）楼面荷载
楼梯间
卫生间
活载：
走廊
楼梯间
其它
小计： 4594.35kN
（2）柱自重：
抹灰：
小计： 2024.76KN
（3）梁自重：
KL1:
抹灰：
KL2：
抹灰：
L1：
抹灰：
小计： 2285.49kN
（4）外墙自重：
面积：
a上层：
b 下层：

抹灰：
小计： 998.93kN
（5）内墙自重：
面积：
a上层:
b 下层：

抹灰：
小计： 1676.97kN
（6）上半层门窗自重：
外墙：a上层：
b下层：
内墙：a上层：
b下层：
小计： 120.75KN
底层荷载总计： 11701.25KN
