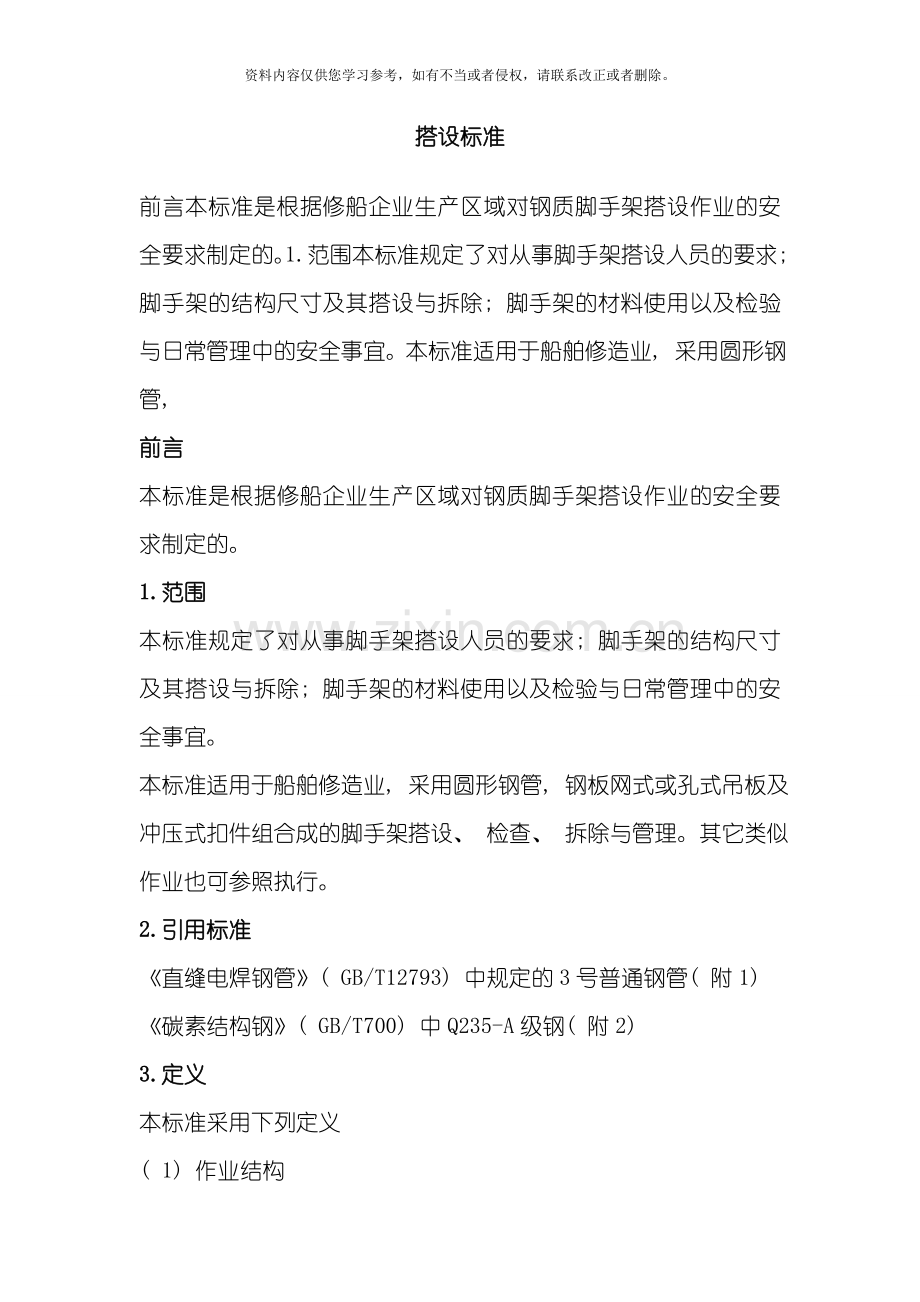

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。搭设标准前言本标准是根据修船企业生产区域对钢质脚手架搭设作业的安全要求制定的。1.范围本标准规定了对从事脚手架搭设人员的要求; 脚手架的结构尺寸及其搭设与拆除; 脚手架的材料使用以及检验与日常管理中的安全事宜。本标准适用于船舶修造业, 采用圆形钢管, 前言本标准是根据修船企业生产区域对钢质脚手架搭设作业的安全要求制定的。1.范围本标准规定了对从事脚手架搭设人员的要求; 脚手架的结构尺寸及其搭设与拆除; 脚手架的材料使用以及检验与日常管理中的安全事宜。本标准适用于船舶修造业, 采用圆形钢管, 钢板网式或孔式吊板及冲压式扣件组合成的脚手架搭设、 检查、 拆除与管理。其它类似作业也可参照执行。2.引用标准直缝电焊钢管( GB/T12793) 中规定的3号普通钢管( 附1) 碳素结构钢( GB/T700) 中Q235-A级钢( 附2) 3.定义本标准采用下列定义( 1) 作业结构本标准中的作业结构系指船舶修造中的船体分段、 外板、 舱室及利用钢质脚手架作业的各类结构物。( 2) 直角扣件用于杆与杆搭成90固定用的连接件。( 3) 对接扣件用于杆与杆搭成180固定的用的连接件。( 4) 旋转扣件用于杆与杆搭成360范围内任意角度连接固定的连接件。( 5) 内井型搭设于成口字型作业结构内成井字型的脚手架结构。( 6) 外井型围作业结构而成井字型的脚手架结构。( 7) 凹型分两种: 一种为平凹型, 一种为直册型。是指凹型作业结构, 在凹内搭设的三面脚手架结构。( 8) 立杆是指与地面垂直的杆、 是脚手架受力杆, 它的作用是将脚手架上所有重量传导到地基上, 一般长度为6米。( 9) 大横杆是指与作业面平行的长杆, 与立杆连成整体, 将脚手板上的重量传到立杆上, 一般长度为6米。( 10) 小横杆是指与作业面垂直的短杆, 与立杆连成整体, 用于搭载脚手板并将脚手板上的重量传到大横杆和立杆上。( 11) 斜撑指紧贴脚手架宽度方向的外排立杆, 与立杆斜交并与作业面成4560角的杆。一般沿脚手架的立杆与小横杆连接形成的长方形的对角线设置, 上下连续设置成”之”字型, 用于将脚手架形成三角稳定结构, 防止架子沿纵长方向倾斜。( 12) 剪刀撑指与脚手架长度方向的外排立杆斜交, 与作业面平行、 与地面成4560角的支斜杆。一般要沿脚手架的整个高度贯穿脚手架的多个立杆与大横杆, 用于将脚手架连成整体, 形成三角形, 增加整体稳定性。( 13) 抛撑是指支点在脚手架外与宽度方向多个立杆斜交的支杆, 与地面和作业面均成45-60夹角, 增加脚手架横向稳定, 防止脚手架向外倾斜倾倒。( 14) 连体杆也称连墙杆, 与作业结构相互连接的水平杆, 能承受拉和压的作用力, 主要用于高度较高的脚手架, 能够承担外排立杆不均匀产生下沉所产生的载荷和防止脚手架向外倾斜。一般采用焊接或卡接在作业结构上。4.对作业人员的要求( 1) 搭架人员必须按国家规定做到持证上岗。( 2) 搭架员工的年龄必须在18-45周岁内, 不得使用未成年人或超龄人。( 3) 凡从事本搭架工种员工, 必须定期进行体格检查。患有高血压、 心脏病、 癫痫病等以及不适应高处作业人员, 禁止从事脚手架搭设工作。( 4) 脚手架搭设人员必须经过专业安全技术培训, 了解各种扣件、 脚手板、 脚手杆、 工具等性能, 掌握其正确使用方法, 考试合格, 持有特种作业操作证方可上岗。( 5) 作业前要戴好安全帽, 架子工应佩带双钩安全带, 作业中始终保持一根安全带系挂在脚手管上进行防护。严禁穿硬底塑料鞋和带钉鞋作业。( 6) 架子工搭设脚手架所用的各种扣件应使用专用扣件包, 禁止使用其它易造成扣件散落的物品装置扣件。5搭架材料检验标准为了减少和避免因脚手架材料的质量问题引发事故, 确保脚手架材料在使用过程中的安全、 牢固, 在使用前要进行认真检查与确认, 具体检验标准如下: ( 一) 脚手板1) 木质脚手板的检验标准脚手板应使用花旗松材料, 厚度应不小于50mm, 宽度不小于300mm。每块质量不宜大于30kg, 两端应插入防裂铁棒, 或各设直径为4mm的镀锌钢丝( 或用8#铅丝) 箍两道或其它能够防止木板开裂的措施。载重试验的要求: 脚手板两端各100mm处垫高, 离地150mm, 将300kg的载荷放置于中部一分钟, 没有断裂声且变形不触及地面的脚手板为合格。脚手板有下列现象之一时, 必须予以报废, 如没有把握的, 必须要在经过载重试验并确认合格后放可使用: 明显横向裂纹; 纵向裂纹长度超过脚手板总长的1/3或长度超过1.3米; 腐朽或腐烂; 烧焦发黑; 穿心节疤; 明显弯曲、 变形。对于无明显断裂痕迹的脚手板, 如裂纹较多、 中部有明显凹陷现象, 必须要进行载重试验。2) 竹脚手板毛竹片的检验标准毛竹片应采用生长期4-6年竹龄砍伐的毛竹成材, 认真剔除青嫩、 虫蛀、 白麻( 白麻, 指竹竿内纤维素失去强度而在表皮呈现斑点的竹子, 这种竹子稍微受压、 受拉或受弯, 即刻脆断。主要是砍伐后的竹子集中堆放不透气引起, 俗称闷竹) 后, 制成竹片条后拼成的毛竹片, 每根竹片条的厚度应不小于5mm, 宽度应不小于25mm, 其弯曲度应不小于300mm/m, 由竹片条拼成的竹脚手板毛竹片的规格应为1500mm1000mm, 经条为4-5根, 纬条为44-47根。每块毛竹片的承重应不小于150KG( 下面有三根钢管支撑的条件下) 。3) 冲压钢质脚手板的检验标准要求(见表一)( 二) 脚手架钢管的检验标准(1)脚手架钢管脚手架钢管应采用现行国家标准直缝电焊钢管( GB/T12793) ( 见附1) 中规定的3号普通钢管, 其质量应符合现行国家标准碳素结构钢( GB/T700) ( 见附2) 中Q235-A级钢的规定。脚手架钢管的尺寸应按下表采用。每根钢管的最大质量不应大于25kg。尽量采用48钢管。脚手架钢管的尺寸应按表二要求采用。每根钢管的最大质量不应大于25kg。尽量采用48钢管。表一序号检验项目标准要求1外观要求钢跳板表面应平整板边不得有毛刺应做防腐、 防锈处理2外形尺寸偏差( mm) 2.1跳板长度( 3000) 3.02.2跳板宽度( 250) 2.02.3跳板厚度( 40) 1.03加工精度( mm) 3.1折边弯角( 90) 23.2板面挠曲度3.0( 只允许向上凸) 3.3防滑孔孔径( 31) 1.0孔距横向( 140) 2.0纵向( 170) 15翻边高度( 4) 0.54焊接要求端头板采取满焊焊缝应光滑不得有气泡、 气孔及夹渣焊缝高度不应小于1.0( mm) 5荷载强度均布荷载( 2500N/m) 允许挠度值( mm) 5.0集中荷载( 3500N) 允许挠度值( mm) 8.0破坏荷载( N) 7500表二截面尺寸mm最大长度mm外径, d壁厚t6000483.5(3.25)513.0(2)新钢管的检查应符合下列规定钢管表面应平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道, 钢管的外径、 壁厚、 端面等的偏差应分别符合下表中序号12的规定。(3)旧钢管的检查应符合表三规定1) 锈蚀检查应每年一次, 检查时应在锈蚀严重的钢管中抽取三根, 在每根锈蚀严重的部位横向截断取样检查, 当锈蚀深度超过规定值时不得使用; 2) 钢管上严禁打孔。3)脚手架钢管必须分类使用, 一类管可用于脚手架的任何部位, 钢管表面应平直光滑, 无裂缝、 硬弯、 毛刺、 压痕和深的划道; 二类管只能用做牵拉管、 护栏等。( 三) 脚手架扣件的检验标准( 1) 所用搭架扣件必须符合以下要求: 十字扣重量为1.1KG、 对接扣重量为1.25KG、 转向扣重量为1.3KG、 螺丝M12、 铆钉8mm。未经国家级生产许可的生产单位的扣件一律不得使用。( 2) 在螺栓拧紧扭力矩达65Nm时, 不得发生破坏。采用其它材料制作的扣件, 应经试验证明其质量符合该标准的规定后方可使用。( 3) 旧扣件使用前应进行质量检查, 有裂纹、 变形的严禁使用, 出现滑丝的螺栓必须更换。( 4) 新、 旧扣件均应进行防锈处理。( 5) 搭架用扣件必须在内场进行全面检查, 要确保螺栓、 螺丝、 盖板完好并清洁涂油保养, 转扣和十字扣中轴如磨损较大不得再使用。表三序号项目允许偏差( mm) 示意图1焊接钢管尺寸( mm) 外径48壁厚3.5外径51壁厚3.0-0.5-0.5-0.5-0.452钢管两端面切斜偏差1.703钢管外表面锈蚀深度0.504钢管弯曲A.各种杆件钢管的端部弯曲L1.5m5B.立杆钢管弯曲3mL4m4mL6.5m1220C.水平杆、 斜杆钢管弯曲L6.5m30( 四) 其它搭架材料的检验标准(1)扣件斗用12mm的钢板制成1500mm1500mm高400mm的敞口容器; 四周焊有承载3000kg/只的吊耳4只, 用于存放钢质扣件。吊耳要每月进行检查一次确认安全。扣件斗每年要进行一次承重6.25吨的吊重试验。(2)钢管托架用483.25mm的钢管与100mm100mm的角钢拼焊成外型约为800mm800mm的框架, 2只一组用于托放4-5吨钢管。托架应每月检查一次, 每年进行一次承重5吨的吊重试验。(3)竹片托架由48的钢管拼接成1500mm3000mm的框架四周焊有可承载 kg/只的吊耳4只, 用于搁放500张毛竹片。托架应每月检查一次, 确认安全。每年进行一次承重为5吨的吊重试验。(4)扣件包用于存放脚手架扣件, 底部为350mm300mm、 高270mm、 带长150mm的长方体形帆布制手提包。最大承重在20KG左右, 无缝制牢固, 无断线、 破损。(5)钢丝绳与白棕绳脚手架上使用的为8mm钢丝绳, 使用前要确认无严重断丝、 断股,连接牢靠。(6)日常劳防用品主要有安全帽、 帆布工作服、 防滑工作鞋、 帆布手套、 双钩式保险带等由公司统一购置。6、 材料吊运进舱要求6.1敞口货舱搭架时, 搭架材料用吊车吊入货舱内, 密闭舱室搭架时, 材料进舱时, 由人工传递进舱口。6.2材料由人传递入舱口时, 上下施工人员要保持高度的协调。搭架材料入舱口时, 捆绑材料的绳索必须12mm并捆扎两道, 原则上每次送1根材料入舱, 严禁长短太多的材料两根一起送入舱口, 上下施工人员要保持高度的协调。6.3搭架时采用人字架或三角架的要求。6.3.1在封闭舱室舱口或工艺孔处竖架, 环境许可的情况下宜采用竖三角架, 三角架底部三角边用钢管扣件连接固定, 底边长度视工作环境而定, 一般应大于2m。三角架顶部用旋转扣连接固定。在工作环境不能竖三角架的场所采用人字架, 底部两根钢管间用钢管扣件连接, 底部长度应大于2m, 顶部用旋转扣连接固定, 角顶在人字架两侧用12mm及以上的白棕绳做绷绳从左右两侧把人字架绷紧拉住。6.3.2竖架的材料选择6.3.2.1应采用垂直完好的钢管。6.3.2.2旋转扣件要检查完好。6.3.2.3拉绳采用12mm以上的白棕绳。6.3.2.4挂葫芦用的挂绳应用大于12mm的白棕绳。6.3.3葫芦的选用。6.3.3.1能承受0.5T拉力以上, 钩头有防脱槽装置以防止工作中挂钩与索具脱钩。6.3.3.2葫芦每次使用前要检查, 滑轮转动是否活络以减少工作中拉绳与滑轮的摩擦, 提高安全系数。6.3.3.3葫芦应定期进行安全检验, 并每年进行额定负荷试验, 对检验完好的葫芦做好月度检验标色。7.脚手架结构尺寸的一般要求7.1搭设脚手架的整体结构, 其横向长度应分别超出作业面两端点500mm为宜, 纵向高度应超过最高作业部位1.5m以上。7.2脚手架各层之间的垂直距离为1.82m。第一层高度应小于2米。7.3立杆的纵向间距不大于2.5米; 横向间距11.3米, 小横杆的间距应不超过1.25米。7.4脚手架结构的任何部位与作业结构表面距离应小于300毫米。若超过300毫米应加设内侧栏杆。7.5大横杆、 小横杆应保持水平, 水平偏差不允许超过5mm/m。7.6立杆的垂直偏差, 全高的最大偏差不要大于100毫米。7.7当搭设高度超过4米( 4米) , 除满舱脚手架( 四面全部搭设脚手架而且相连) 外其余脚手架的立杆应用抛撑加固, 抛撑的搭设间距为间隔一道立杆设置, 同时在立杆与抛撑之间, 在距地面200500毫米处加一加强杆, 用以加强整体结构, 7.8搭设宽度超过3根立杆( 大于6米) , 应该加设剪刀撑加强; 当架高在30米以下、 搭设宽度在20米以内时, 可在宽度方向沿对角线连续搭设一道剪刀撑; 满舱脚手架应在拐角处每隔一层用脚手管搭设三角连接结构; 30米以上的架子, 应每隔45根立杆设置一道, 每片架子不少于三道。7.9脚手架与作业结构加固连体杆的设置, 架高在25米以下时, 每道连体杆水平间距不大于7.5米, 纵向档距不大于4米; 架高25以上35米以下, 再适当增加连体杆的密度。7.10每层脚手架上必须在两侧加设两道防护栏杆, 上道栏杆距吊板的距离为1050毫米, 下道栏杆为500毫米。7.11脚手架的施工平台应拉设钢丝绳方便挂设安全带,钢丝绳的直径不小于8毫米.钢丝绳的固定应可靠。7.12特涂脚手架的脚手管与钢质脚手板之间应采取防止产生火花的措施。( 如垫胶皮) 也能够使用木质脚手板进行搭设。7.13搭设斜坡板的的单面脚手架或长度超过16米, 高度超过20米的单面脚手架时应适当增加脚手架的宽度( 一般可呈递减阶梯状保持不少于6排立杆) 以保持其稳定。8.脚手板及铺设的要求8.1脚手板的铺设必须严整、 严密; 不允许漏铺, 严禁搭设探头板。脚手板铺的倾斜度小于30mm。8.2脚手板的铺设必须采用阶梯压叠方法, 并应在支点( 小横杆) 是压叠, 脚手板伸出支点部分在125mm上, 重合部分不小于250mm。8.3两块脚手板平行摆放之间最大间隙不得大于20mm。并用直径1.6mm的双股铁丝将两板连接封固, 3m长的吊板封固4处。8.4每层脚手板的铺设宽长以及用于临时人行通道的宽度不得少于500mm。8.5铺完的脚手板两端必须用直径1.6mm的双股铁丝, 使用专用工具与脚手管进行封固, 禁止用手拧铁丝的封固防范替代, 铁丝须头折向脚手板的内侧。8.6毛竹片的铺设两边飞出竹边不小于50mm, 竹片的搭接不小于50100mm, 并用直径1.2mm铁丝4处封固在横杆上8.7作业结构内狭窄部分脚手板的一打允许临时铺设处在同一水平面的结构上, 但必须采取封固措施, 不允许有自由端。8.8作业结构内狭窄及凹型部位脚手板的铺设, 禁止用单根脚手杆支撑。8.9换槽型仓壁工程时, 槽型仓壁探桥板要根据槽型的大小决定探3块或2块桥板, 特殊情况要求4块。槽型仓壁探桥板的后部要用钢管压住, 槽型仓壁探桥板探头超出400mm, 需加设小横杆, 同时在槽型内做好内护栏8.10对于线型曲率较大的结构, 根据需要适当加宽脚手板的铺设, 以保障作业安全。9.脚手杆的搭设要求9.1支撑脚手板小横杆应紧固在大横杆上方。如必须固定在立杆上, 应该靠近大横杆固定。9.2必须在脚手架整体结构外围立杆上, 距地200mm500mm之间, 用大横杆连成封闭形式的底框架。9.3各抛撑杆底部, 应用大横杆相互连接封固, 并与脚手架底框连成一体。9.4加强杆连接要到位, 禁止不到位或中间有间隙。9.5脚手杆相连接的交叉点要用扣件紧固, 成90状况应用直角扣件连接, 直角扣件应该摆平, 开口必须朝上, 不准用旋转扣件替代。脚手杆采用搭接方法时, 搭接长度要大于500mm, 两扣件距离不小于400mm。大于90斜坡型脚手架, 其立杆抛撑的根部要加强牢固, 抛撑经过的立、 横杆都应用扣件紧固连接。9.6当架高超过30m时, 要从底部开始相邻两层水平大横杆错开, 分别布置在立杆的内外侧, 减少立杆的偏心受载。9.7立杆的接头, 相邻杆要错开, 水平位置错开不小于500mm。上下相邻的大横杆对接接头不准布置在同一截面, 垂直位置错开不小于500mm。9.8凹型结构里的脚手架, 除在拐角处加斜撑外, 应根据其高度和长度, 相应增加大横杆水平面斜加强和立杆的抛撑。加强杆探头部分不允许超过100mm。9.96m抛撑的间距为5m, 落地支点与立杆距离不得少于3m。如特殊情况, 可用3m或4m抛撑替代, 密度应是6m抛撑的两倍, 且脚手架高度超过10m时, 必须采取连体杆的加固措施。9.10大于90斜坡型脚手架, 其立杆抛撑的根部加强要牢固, 抛撑经过的立、 横杆都应用扣件连接牢固。9.11顶棚型脚手架采用墩式搭法, 立杆的纵、 横向间距均为2.5米。脚手板距作业面1.82.0米为宜, 立杆出头不应超过脚手板平面50mm。9.12顶棚型脚手架的基础是斜面, 立杆用加焊脚码固定。并要依据设计规定的脚码位置为基点及起点搭设脚手架。9.13顶棚型脚手架纵、 横向立杆上每隔5米均需加装剪刀撑和斜撑, 其位置从脚手板依次向下。9.14支撑在大舱斜坡板上的立杆应在不超过200毫米处使用脚手杆相互连接增强其整体稳定。10.爬梯和安全网搭设要求。10.1每层脚手架之间必须挂爬梯, 梯子的捆绑要牢固, 爬梯上端应伸出脚手板平面500mm以上。10.2大舱脚手架应设置行走斜爬梯梯道, 梯道应与脚手架本体相连, 斜爬梯与横向水平杆呈30至45度角, 搭设顺序由下至上逐层平行安装或之字形加平台安装, 搭设的斜爬梯必须用1.6MM铁丝固定四点, 铁丝捆绑必须使用专用工具拧紧捆牢。10.3斜爬梯外侧顺梯子方向安装两道防护栏高度分别为1050MM和500MM, 斜爬梯前后位置安装两道防护栏。10.4油轮深舱等场所能够设置直爬梯, 直爬梯应搭设在脚手架内侧而且错位搭设, 每隔4米设置转角平台, 转角平台的宽度不小于600毫米; 直爬梯应设置纵向钢丝绳系挂安全带, 距离舱底最下一层的直爬梯不设置钢丝绳, 在舱底铺设木板等进行坠落防护。10.5所有下方没有工作平台的悬空的脚手架下方应水平设置安全网防护, 安全网设置应能保证人员从工作平台中坠落不直接坠落到舱底, 而且要完全覆盖工作平台不留空隙。安全网的绑扎应牢固。10.6生活区外侧脚手架和舱口围施工用的脚手架在外侧挂设立网。11.其它场地的脚手架搭设的基础要求11.1钢筋水泥地面或相当于其硬度的地面, 可直接在基础上搭设脚手架。11.2基础为泥土, 立杆不得埋入土中。应将地表面夯实, 回填土应分层夯实, 垫以厚度不小于500mm的垫木或垫板, 然后在垫木上加钢管底座再立立杆。11.3当脚手架的高度在30m以下时, 垫木宜采用宽大于200mm、 厚5060mm的木板。其长度在2.0m2.5m时应垂直于作业结构放置; 若用4m上的木板, 则可平行于作业结构放置。12.脚手架搭设中的安全事项12.1搭设脚手架过程中, 要保管好扣件、 工具及材料防止坠落伤人。严禁从上方向下掷物,要设专人监护, 防止她人误入。12.2进入施工场地戴好安全帽, 系好帽带, 高空作业系好保险带, 水上作业穿好救生衣。12.3夜间施工, 搭架队必须确保足够的照明度。不准擅自移动220V及以上电压的灯具及电线; 风力超过六级时, 禁止作业( 露天作业) ; 夏季作业应做好防暑降温工作, 冬季作业应注意防冻, 霜、 雪、 冰冻未清除或未采取安全防滑措施, 禁止施工。12.42m及以上作业必须正确使用双钩安全带, 并始终保持至少有一只安全钩扣在管子或钢丝绳上, 安全带要高挂低用, 不能低挂高用, 不能栓在有尖锐棱角的构件上, 不能系挂在悬空端, 防止高空坠落。12.5不得在工作前饮酒, 不得连续疲劳作业; 进入施工现场, 必须戴好劳护用品。12.6作业时要穿软底胶鞋, 防止跌滑; 同时在一块木脚手板上操作的人员不得超过3人, 不得在作业时追逐打闹。12.7在靠近设备和电气线路( 下方) 搭设脚手架, 必须预先请示有关部门, 经同意后并采取安全防范措施。12.8凡施工作业区及行走区域, 脚手板或毛竹片必须满铺, 不得有空缺或足以使人窜下的空档。如施工不需要满铺的地方, 必须有栏杆保护, 以防坠落。12.9脚手架横杆牵拉管对接接头不允许用对接扣件连接, 必须扣两个以上扣件, 并有余量。12.10吊运脚手板、 杆时,只准用成对钢丝绳捆绑吊运, 不应用长短不齐或单根钢丝绳吊运.12.11应避免上下交叉搭设, 确因需要交叉作业时,应设专人监护, 加强联系, 统一指挥, 协调作业.12.12紧固扣件时,应用专用扳手, 扭力矩要控制在45KG*m, 最大不应超过65KG*m。12.13脚手架搭设过程中, 在其上下禁止从事其它交叉作业。13检验13.1新搭设的脚手架或改动过的脚手架或经过恶劣气候影响后的脚手架使用前应经过三级检验, 合格后方可使用。检验的程序是脚手架搭设单位负责人或脚手架作业长使用单位负责人安全主管。13.2首先自检, 由脚手架搭设单位负责人或脚手架作业长全面检查, 主要检查脚手架搭设是否符合标准要求, 发现问题及时处理, 确认合格后签字报使用单位和单船安全主管检验。13.3使用单位负责人接到报告后, 应立即进行检验, 主要检验脚手架是否符合使用要求, 是否方便作业人员使用和通行。确认符合使用要求后签署意见。13.4安全主管接到检验申请后, 应及时同搭设单位、 使用单位一起进行安全检验, 安全主管要对脚手架搭设是否符合标准、 是否方便作业人员使用及通行等进行综合性检验, 及时提出改正要求, 符合要求后在脚手架完工检验手续上签字。13.5经三级检验合格的脚手架应在明显处悬挂”检验合格”标志, 而且要注明搭设单位, 告知作业人员能够使用。13.6对改动过的脚手架应重新申请安全检验。13.7遇有强风、 大雨、 大雪等恶劣天气或地震后, 应临时停止施工, 损坏的脚手架应重新进行检验。14拆除14.1拆除脚手架时, 应设专人现场监护并进行现场安全交底, 明确分工、 统一指挥, 设警戒标志阻止她人闯入, 确保安全。14.2搭架施工队负责人或带班检查脚手架的完好情况, 并对已受到破坏或松动的部位进行加固, 清除掉脚手架上的杂物, 禁止非拆架施工人员进入现场。14.3大舱内拆架要有足够的存料场地, 夜间拆架要有足够的照明。密闭舱室拆架必须保持通风, 并要有足够的照明。14.4要求自上而下的逐级拆除, 同一侧的脚手架拆除应保持同步, 层差控制在一层之内。严禁用推倒方法拆除。拆除的脚手架材料应边拆边清除, 传递的方法是每层脚手架上站人逐层传递, 高处脚手板须用棕绳溜放, 要选好棕绳的强度和长度, 结绳扣应牢固, 溜放前应提示工友, 保证绳子下方无人员作业。14.5脚手架的连体杆应与同层脚手杆一起拆除, 不准割掉全部连体杆后再拆除脚手架。14.63m以上脚手杆往下传时, 脚手杆应侧立于身旁下递。禁止用双腿夹杆, 以免被杆掀起发生坠落事故。14.7拆除的扣件能够固定在脚手管上, 也可放在扣件包内集中用棕绳溜放扣件包。不允许将扣件遗留在舱室结构件上。14.8拆下的脚手板、 杆、 扣件禁止从高处向下抛掷和任意堆放。应轻拿轻放, 摆放整齐。14.9不允许将拆下的脚手杆、 板等物集中堆积在待拆除的脚手板上以防超负荷酿成事故。14.10抛撑应该在最后拆除。14.11夜间作业, 要设置足够的照明, 照度不少于150Lx。14.12所有拆架材料在舱内要有序堆放, 并及时吊出运走, 且钢管和扣件严禁混吊。14.13拆架的作业人员在拆架过程中要始终保持系好双钩安全带, 特别注意移动过程中安全带的正确使用。14.14拆除脚手架过程中, 施工人员休息或临时停工, 应在所有下舱的通道口设置”拆架作业, 禁止使用”的警示标志, 而且在通道口用脚手管封闭, 防止人员误入。15脚手架的改动15.1脚手架改动不能破坏其结构。15.2脚手架改动必须符合搭设标准。15.3脚手架改动必须保证安全防护设施。15.4任何使用单位及个人无权对脚手架各构件进行改动和挪动。15.5使用期间出现问题, 必须由脚手架队伍进行整改, 整改后的脚手架要重新进行三级验收。15.6脚手架改动应经过申请, 经允许后方可进行。16、 脚手架的检查维护16.1脚手架的管理责任车间应每天组织人员对脚手架进行检查整改, 并做好检查记录。16.2所有的脚手架使用期间确保每周被检查一次。16.3脚手架的管理责任车间应保证每个泊位配备46名架子工人负责检查及施工改动。16.4脚手架使用后使用方安全员要进行每天例行安全检查, 安全监督部将对所使用的脚手架进行巡回检查。附1: 直缝电焊钢管( GB/T12793) 中规定的3号普通钢管: 普通钢管壁厚理论重量kg/m公称尺寸( mm) 允许偏差( %) 3.25+12-153.133.503.84附2: 碳素结构钢( GB/T700) A类钢化学成分: 化学成分( %) 脱氧方法碳锰硅锰磷0.140.220.300.650.300.0500.045F、 b、 Z附3: (参考)脚手架使用验收证船名申请单位申请日期年月日施工队伍使用部门施工部位使用部门对脚手架使用要求(包括对进、 出料口等要求)和脚手架简图: 脚手架规格: 使用部门作业长/工程主管: 时间: 年月日时脚手架作业长: 时间: 年月日时验收细节(可适当增加细节)确认后打”1.脚手架所使用的材料质量是否合格; 是否2.铁丝捆扎脚手板是否用直径1.6mm双股捆紧, 铁丝捆扎毛竹片是否用直径1.2mm双股捆紧; 是否3.立杆间距是否小于2.5m,层高是否小于2m;全高的最大偏差是否小于100mm; 是否4.小横杆是否搭在大横杆上面, 剪刀撑、 斜撑、 抛撑是否具备; 扣件是否卡在立杆上, 是否搭设加强杆; 是否5.高度超过6m的架子, 立杆是否用抛撑加固, 抛撑与立杆之间距地面200mm至500mm处是否设加强杆; 是否6.是否搭设了双护栏。是否7.凹型舱壁的探头桥板是否用管子压牢; 是否8.护栏的扣件是否卡在立杆上卡紧。每个扣件螺丝是否上紧; 是否9.搭设的钢丝绳每端是否用两个绳卡卡紧, 中间禁止卡在扣件上, 是否保持畅通; 是否10.是否在每隔6m高度位置搭设休息平台; 是否11.架子每层是否搭设爬梯, 大舱是否搭设斜爬梯;直爬梯是否错开设置, 捆扎是否牢固, 梯子口是否有护栏, 钢丝绳是否设置在护栏下方, 梯子上端是否超出平面500mm以上; 是否12.相邻两立杆接头是否错开500mm以上; 是否13.上下大横杆是否错开500mm以上; 是否14.特涂脚手架脚手管与钢质脚手板间是否垫有胶皮;是否15.桥板铺设是否采用阶梯压叠方法, 伸出支点部分是否大于125mm, 重合部分是否超出250mm, 桥板是否平行铺设, 间隙是否小于50mm, 每块桥板是否四点捆紧; 是否16.毛竹片铺设两边重叠是否大于50mm, 是否用直径1.2mm铁丝4处封固在横杆上; 是否17.是否保证安全通道畅通; 是否18.是否符合脚手架作业指导书中其它要求; 是否19.脚手架符合申请部门使用要求( 包括留有进出料口等) 。是否I.我已对脚手架进行检查, 符合上述验收细节。施工队伍安全员/质量检查员: 时间: 年月日时脚手架作业长: 时间: 年月日时II.我已对脚手架进行检查, 符合工程使用要求。使用部门作业长/工程主管: 时间: 年月日时使用部门: 时间: 年月日时III.我已对脚手架进行检查, 符合上述验收细节。安全主管: 时间: 年月日时备注: 1、 此表一式两份, 安全主管一份存档, 脚手架施工队伍一份留用。2、 ”使用部门对脚手架使用要求”一栏, 要求使用部门作业长/工程主管与脚手架作业长共同商量确定, 并要求填写具体, 准确。3、 使用部门作业长/工程主管、 使用部门、 安全主管在验收脚手架时要检查点架是否在内侧焊有防滑板。附4搭( 拆、 改动) 脚手架作业审批证书船名申请班组申请时间施工部位脚手架用途现场监护人开工时间完工时间审批细节确认后打上”1、 是否有施工方案是否2、 作业长是否对施工队伍进行了书面安全交底是否3、 特涂及特种船舶或特殊部位施工点周围是否做了防护是否4、 作业区域周围是否设有安全警戒标志是否5、 下舱道门口明显处是否悬挂了”脚手架施工禁止进入”警示牌是否6、 是否有车间检验脚手架钢管、 扣件、 脚手板( 或毛竹片) 合格证明是否7、 是否需要悬挂安全网是否8、 照明是否满足作业要求是否9、 是否有其它不兼容作业是否10、 其它是否作业长/主管总管安全主管备注注: 1.此审批证书一式二份, 第一联由安全主管存档, 第二联由施工队伍悬挂在作业现场以备查; 2.此证书是搭、 拆、 改动脚手架作业审批证书, 起运作业长在填写此审批证书时, 请将不适用内容用”划去; 3.如果作业未在规定时间内完成, 原审批证书自动失效, 需要及时重新申请作业许可证; 4.其它未尽事项, 按照”作业许可制度”相关内容执行。
