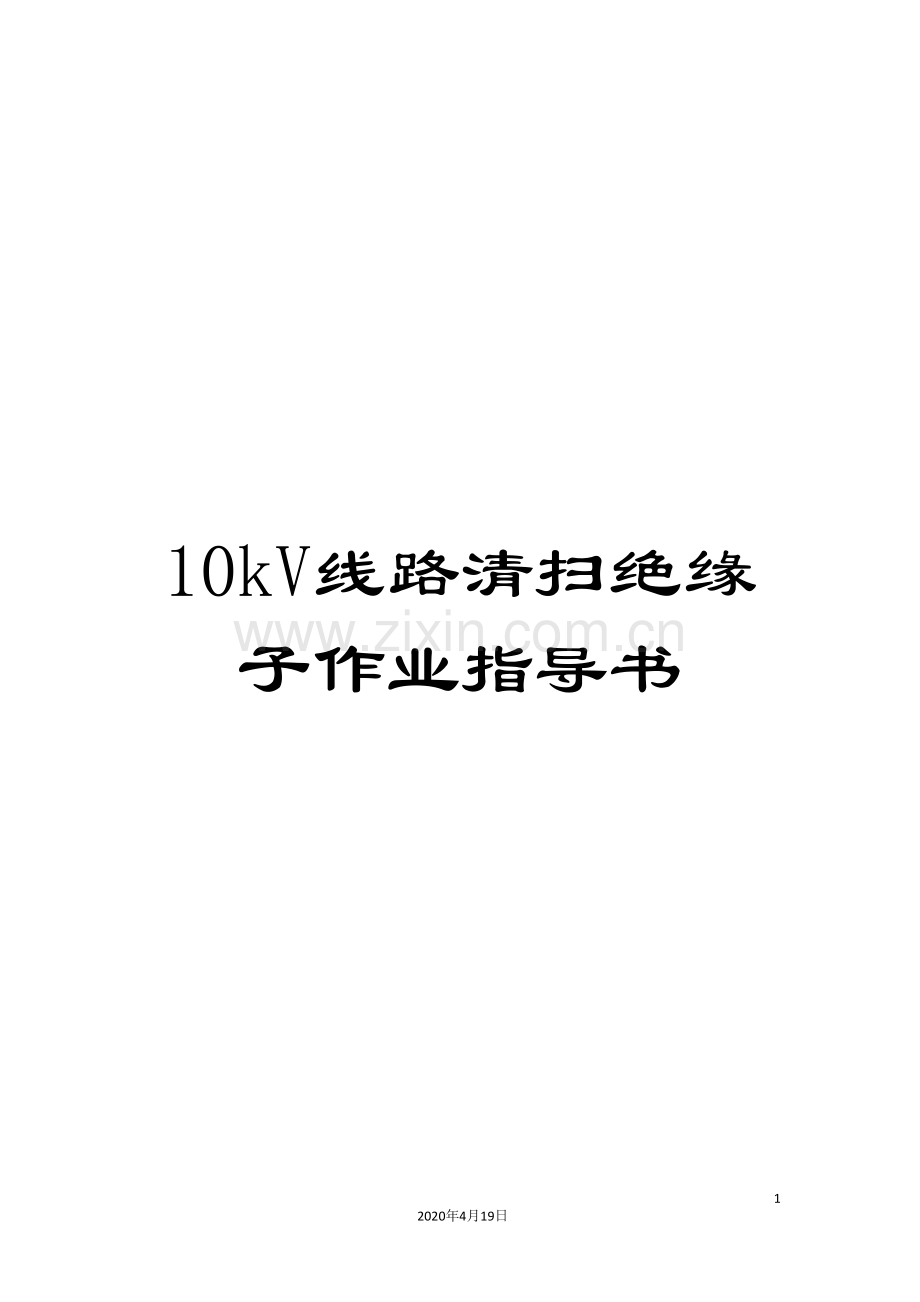

10kV线路清扫绝缘子作业指导书.doc

10kV线路清扫绝缘子作业指导书

15
2020年4月19日
文档仅供参考，不当之处，请联系改正。
编号:×××

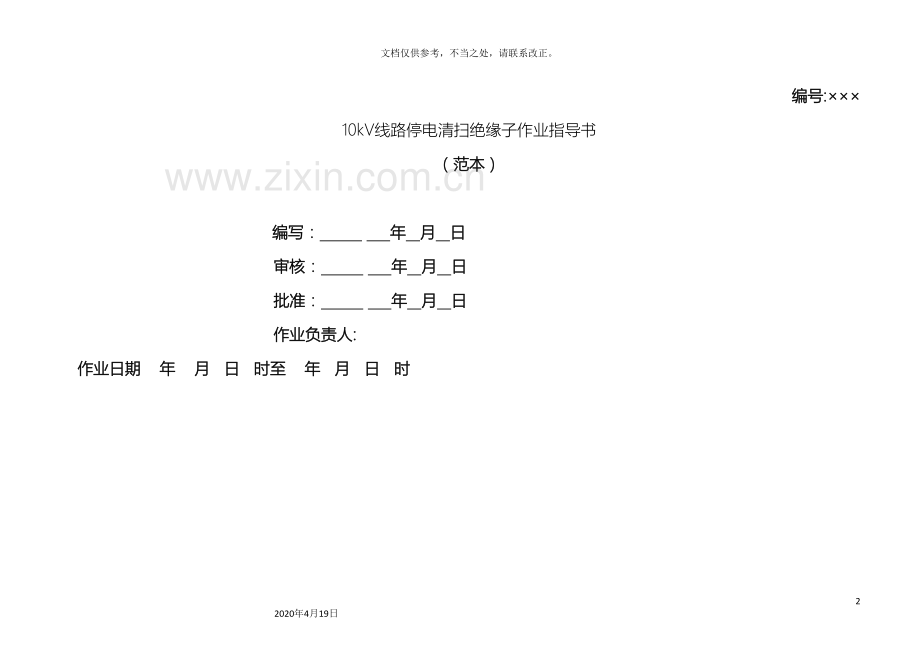

10kV线路停电清扫绝缘子作业指导书
（范本）

编写： 年 月 日
审核： 年 月 日
批准： 年 月 日
作业负责人:
作业日期 年 月 日 时至 年 月 日 时
1范围
本指导书适用于xx供电公司10kV停电清扫绝缘子作业。
2 引用文件
1、架空配电线路运行现场规程
2、中低压架空配电线路施工质量标准
3、中压架空绝缘配电线路设计、施工及运行管理暂行规定（第二版）
4、供电安全工作现场规程
5、架空配电线路管理规范
6、DL 409－91 电业安全工作规程（电力线路部分）1991年国家能源部发布
3 修前准备
3.1准备工作安排程序
√
序号
内 容
标 准
责任人
备 注

1
由线路工区配电运行班提出线路清扫计划报生计处
每5年至少1次，城镇地区

2
生计处计划停电时间并下达施工单位任务书
施工单位具有施工资质

3
施工单位接到任务书后由供电所运行人员画出清扫图纸，并做清扫前人员培训、车辆、工器具及材料等的准备。
图纸及准备工作施工单位以书面形式报生计处和线路工区，工器具必须有试验合格证，材料应充分齐全

4
施工单位准备工作完成后，清扫前由生计处组织安监、线路工区有关人员进行安全技术交底。
密云供电公司[配电线路管理清扫流程]

5
工作前按规定向调度提出停电申请，并得到许可
符合调度规范

6
开工前一天填写线路第一种工作票
安全措施符合现场实际，按[供电安全工作现场规程]要求进行填写和审核

7
开工前学习作业指导书、工作票，明确停电范围、带电部位、安全措施及危险点
工作班组必须全员参加，认真学习，全面分析

8
安全工作程序控制，按[供电安全工作现场规程]程序进行
北京供电公司[供电安全工作现场规程]

3.2 人员要求
√
序号
内 容
责任人
备 注

1
作业人员应精神、身体状况良好

2
检修人员应持有安全考试合格证，具备初级工及以上的检修技能，胜任检修工作，工作班成员应熟知和掌握[供电安全工作现场规程]中线路部分的相关规定。

3
工作人员应着装整齐，个人工具和劳保用品应佩戴齐全

3.3 工器具
√
序号
名 称
型 号
单 位
数 量
备 注

1
接地线
10kV专用
组
4

2
绝缘手套

付
2

3
验电器
10kV专用
个
2

4
绝缘操作杆
10kV专用
套
1

5
安全带、安全帽

条、顶
各4

6
个人工具

套
4

7
个人保安接地线
10KV专用
套
4

8
绝缘摇表
2500V/5000mω
台
2

9
紧线器

个
2

3.4 材料
√
序号
名 称
型 号
单 位
数 量
备 注

1
抹布

块
2

2
立瓶
P15
个
5
检修备用

3
吊瓶
C5
个
5
检修备用

6
氧化锌避雷器
10KV
只
3
检修备用

8
铝绑线、螺母、铁线等

检修备用
3.5 危险点分析
√
序号
危险点

清扫工作前工作票、停电票、分工交底、等措施不全造成人身事故

1
攀登前未检查登杆工具，或大脚扣上小杆，会发生高空坠落

2
验电距带电体距离不够，挂接地线时地线未先接地端或碰触人体造成人身触电

3
攀登杆塔时由于杆基取土等原因埋深不够，或倾斜。

4
安全带没有系在牢固构件上或系安全带后扣环没有扣好，会发生高空坠落

5
杆塔上作业转位时失去安全带保护，会发生高空坠落

6
临近线路相互靠近，，不认真核对线路名称及标志色标，会发生误登触电

7
临近线路相互靠近，在无人监护单人作业时会发生误登触电

8
分支线路不验电、挂地线，会发生反送电

9
停电线路存在感应电压，会发生人身感电或高空坠落

10
自备用户发电设备向线路返送电源造成杆上人员触电

11
清扫人员途中可能会受到犬类、沿线蜂、蛇、枯井、沟坎、鱼塘、不明深浅的河流、洪水等造成的危害
3.6 安全措施
√
序号
内 容

1
认真执行工作票、停电票制度，填写规范，分工交底清晰准确，明确各级人员的安全职责。

2
工作负责人必须在得到许可人的许可工作命令后、方可在需检修的线路上停电、验电、挂设所有必挂接地线后进行检修工作

3
工作负责人在完成工作许可手续后，应向工作班成员交待安全措施和注意事项，并对工作班成员进行提问。工作负责人（监护人）应始终在工作现场，认真做好监护工作

4
工作中若遇雷、雨、大风或其它威胁工作班人员安全时，工作负责人可根据具体情况，临时停止工作。在恢复工作前，应先检查接地线等各项安全措施是否完整，无问题后方可继续进行工作

5
检修工作结束后，工作负责人确认全部人员工作完毕后，确认工作线路无问题后，命令拆除工作地段的所有接地线，并及时向工作许可人汇报，要求恢复送电工作

6
验电要使用10kV电压等级的专用验电器。验电时应戴绝缘手套，并有专人监护。线路经过验明确无电压后，应立即在工作地段两端及分支线路处挂接地线，地线不得碰触人体，自备用户有小发电的要防返送电源挂地线，

7
工作人员登杆时应核对线路名称、杆塔号、标志是否与停电线路相符，上杆前应先检查登杆工具是否完整可靠，避免大脚扣上小杆。上杆前应先检查杆根，杆上工作，安全带应系在牢固的构件上，安全带环必须扣牢，不许听响探身。杆塔上作业转位时，不得失去安全带保护，现场工作人员应带好安全帽。杆塔上作业人员防止掉东西，使用的工具、材料等要装在工具袋内，不得乱扔，杆塔下防止行人逗留

8
两条邻近线路相互靠近，清扫检修作业应设专人监护，专职监护人不得兼任其它工作

9
如发现缺陷需要处理，作业时要最少两人一组进行，做到互相监护，严禁无监护单人登杆塔作业

10
为防止感应电伤人，作业人员应使用个人保安接地线

11
作业人员应着装整齐。

12
清扫人员行走途中要防止犬类、沿线蜂、蛇、枯井、沟坎、鱼塘、的侵害，要持手杖，不许踏渡不明深浅的河流，雷雨到来要暂停工作，躲避开行洪水道。
3.7 xx路线路清扫作业分工
√
序号
作业内容
分组负责人
作业人员

1
xx1＃挂、拆接地线
1#--15#，4/-1#绝缘子清扫、登杆检查

2
xx路16#--18#，15/-9#
绝缘子清扫、登杆检查

4 作业程序
4.1 开工
√
序号
内 容
作业人员签字

1
履行开工手续

2
宣读工作票、危险点及安全措施、任务分工并提问作业人员，作业人员签字

3
作业前对工器具、材料进行清点检查

4.2 作业内容及标准
√
序号
作业内容
作业步骤及标准
安全措施注意事项
责任人签字

1
验电挂地线
1＃、4＃、15/1＃、15/9#，作业人员分别携带绝缘杆、验电器、接地线登上杆塔，系好安全带后，先进行验电，验明是否确无电压，验电应逐相进行，验明确无电压后再逐相挂接地线，任务完成后报告工作负责人，然后下杆塔。
1、 登杆塔注意抓稳踏牢
2、 作业转位时不得失去安全带保护

2
清扫绝缘子
1、接地线挂好后，工作负责人通知各小组进行检修作业
2、作业人员核对线路名称、杆塔号、标志色标与停电线路相符后登杆塔作业
3、清扫绝缘子时,首先用湿抹布沾洗涤液进行清扫，然后用干净的干毛巾擦净残留物
4、清扫绝缘子时，检查绝缘子瓷裙、瓷釉、钢帽、钢脚、灌注水泥和弹簧销子是否良好，检查绝缘子是否闪烙或机穿，检查绝缘子附近导线是否有断股。
5、杆塔上绝缘子清扫干净，而且检查线路设备无缺陷后下杆塔，结束任务

1、 杆上作业转位时不得失去安全带保护
2、 作业时设专人监护
3、 个人保安接地线必须连接可靠

3
拆除接地线
1、 工作负责人检查清扫质量良好，而且线路设备上无遗留的工具及材料，命令拆除接地线
2、 拆接地线的程序与挂接地线的程序相反
3、 杆塔上作业电工拆除接地线下杆塔工作结束
拆接地线时必须戴绝缘手套，而且先拆导线端后拆接地端

4.3 竣工
√
序号
内 容
负责人员签字

1
绝缘子清扫后应物见本色

2
检查线路设备上有无遗留的工具、材料

3
检查接地线是否全部拆除，并核对数量

4
工作负责人向调度汇报，履行工作终结手续

5
做好清扫记录并存档

5 消缺记录
√
序号
缺　陷　内　容
消除人员签字

6 验收总结
序号
检　修　总　结
1
验收评价

2
存在问题及处理意见

7 指导书执行情况评估
评估内容
符合性
优

可操作项

良

不可操作项

可操作性
优

修改项

良

遗漏项

存在问题

改进意见
