1综合布线工程图
综合布线工程图一般包括以下5类图纸。根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。
( 1) 网络拓扑结构图
( 2) 综合布线系统拓扑( 结构) 图( 如图1所示)
( 3) 综合布线管线路由图
( 4) 楼层信息点平面分布图( 如图2所示)
( 5) 机柜配线架信息点布局图(如图3所示)

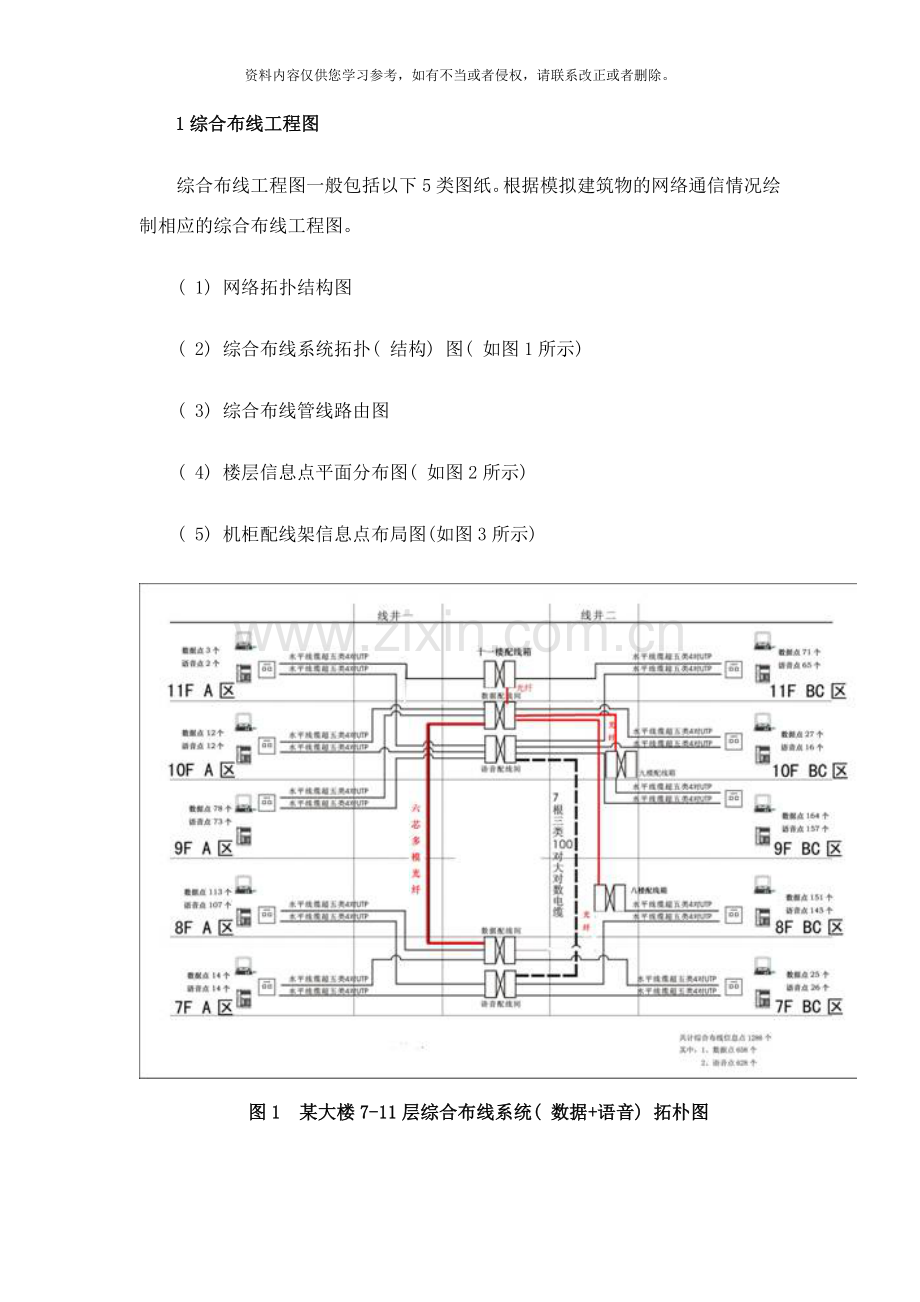

图1 某大楼7-11层综合布线系统( 数据+语音) 拓朴图

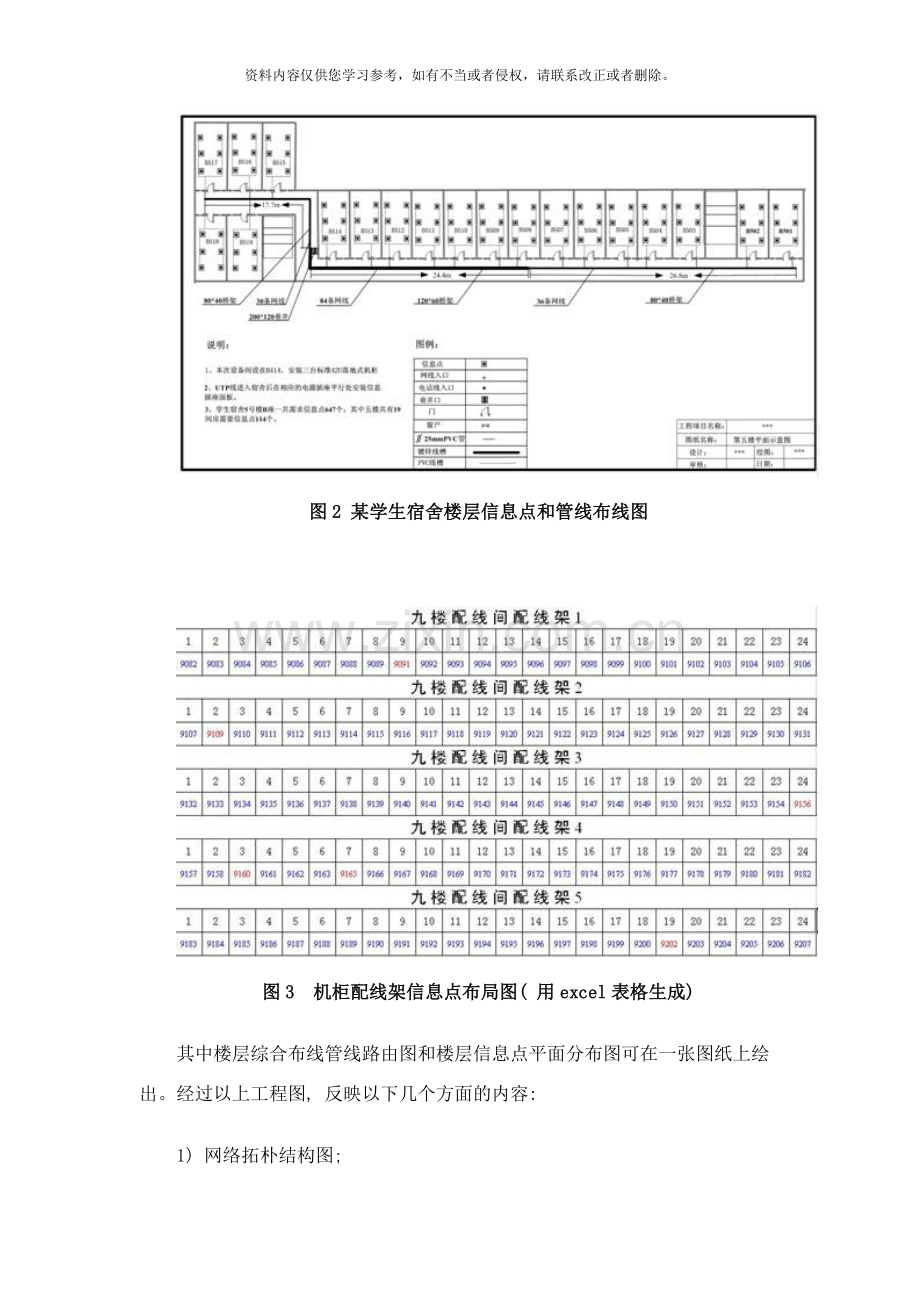

图2 某学生宿舍楼层信息点和管线布线图

图3 机柜配线架信息点布局图( 用excel表格生成)
其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。经过以上工程图, 反映以下几个方面的内容:
1) 网络拓朴结构图;
2) 布线路由、 管槽型号和规格;
3) 工作区子系统中各楼层信息插座的类型和数量;
4) 水平子系统的电缆型号和数量;
5) 垂直干线子系统的线缆型号和数量;
6) 楼层配线架( FD) 、 建筑物配线架( BD) 、 建筑群配线架( CD) 、 光纤互联单元的数量及分布位置;
7)   机柜内配线架及网络设备分布情况。
当前综合布线设计图中的图例比较混乱, 缺少统一的标识, 在设计中能够参考采用如图4的图例:

图4 设计图例
2 用AUTOCAD绘图
AutoCAD广泛应用于综合布线系统的设计当中, 特别是在设计中, 当建设单位提供了建筑物的CAD建筑图纸的电子文档后, 设计人员能够在CAD建筑图纸上进行布线系统的设计, 起到事半功倍的效果。当前, AutoCAD主要用于绘制综合布线管线设计图、 楼层信息点分布图、 布线施工图等。如图5为用AutoCAD绘制楼层信息点分布图。

图5 用AutoCAD绘制楼层信息点分布图
3 用Visio绘图
在综合布线中常见Visio绘制网络拓扑图、 布线系统拓扑图、 信息点分布图等。如图6用Visio绘制综合布线系统拓扑图。

图6 用Visio绘制综合布线系统拓扑图
