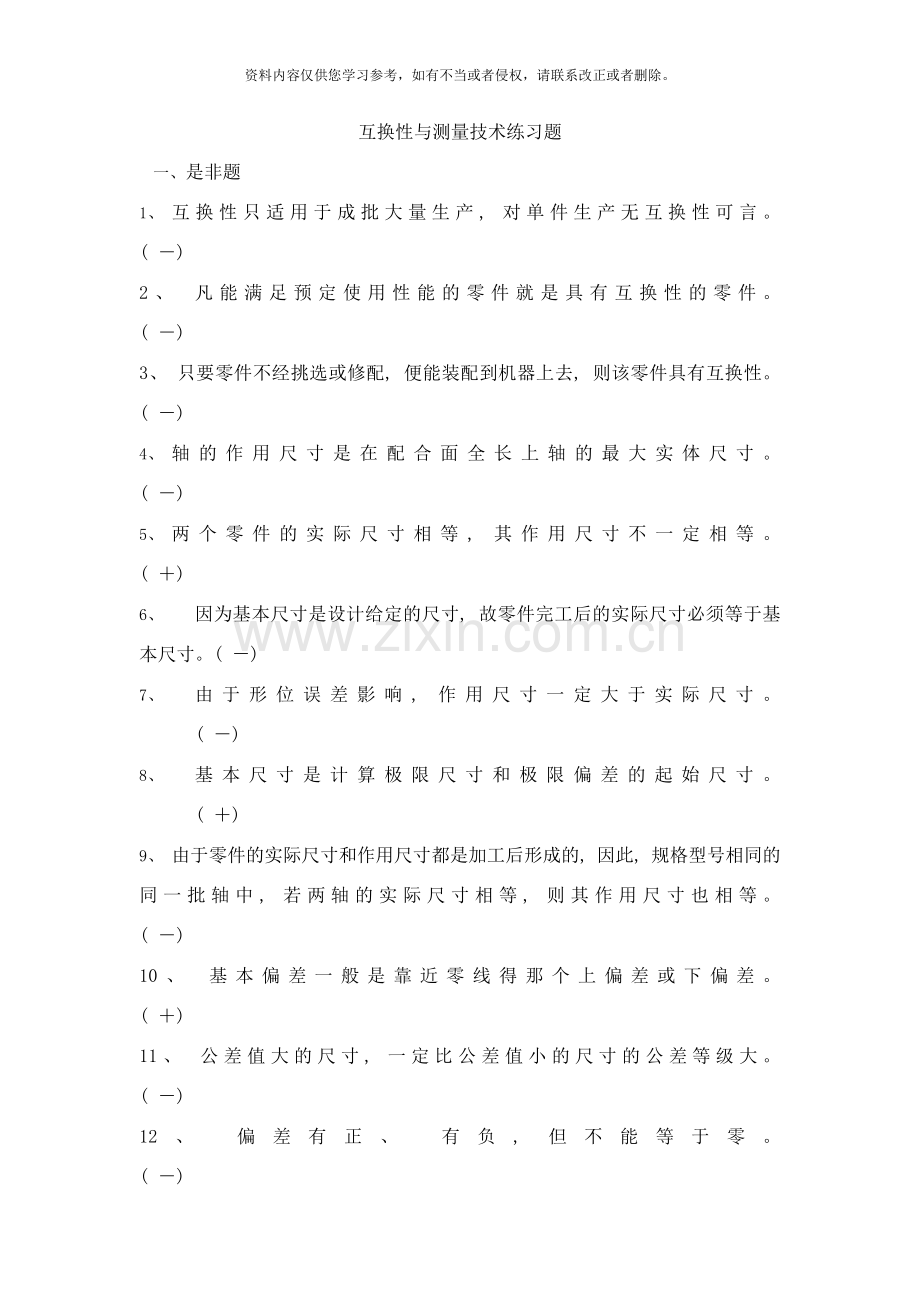

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。互换性与测量技术练习题一、 是非题1、 互换性只适用于成批大量生产, 对单件生产无互换性可言。 ( ) 2、 凡能满足预定使用性能的零件就是具有互换性的零件。 ( ) 3、 只要零件不经挑选或修配, 便能装配到机器上去, 则该零件具有互换性。 ( ) 4、 轴的作用尺寸是在配合面全长上轴的最大实体尺寸。 ( ) 5、 两个零件的实际尺寸相等, 其作用尺寸不一定相等。 ( ) 6、 因为基本尺寸是设计给定的尺寸, 故零件完工后的实际尺寸必须等于基本尺寸。( ) 7、 由于形位误差影响, 作用尺寸一定大于实际尺寸。 ( ) 8、 基本尺寸是计算极限尺寸和极限偏差的起始尺寸。 ( ) 9、 由于零件的实际尺寸和作用尺寸都是加工后形成的, 因此, 规格型号相同的同一批轴中, 若两轴的实际尺寸相等, 则其作用尺寸也相等。 ( ) 10、 基本偏差一般是靠近零线得那个上偏差或下偏差。 ( ) 11、 公差值大的尺寸, 一定比公差值小的尺寸的公差等级大。 ( ) 12、 偏差有正、 有负, 但不能等于零。 ( ) 13、 公差在一般情况下为正值, 有时也可能为负值或零值。 ( ) 14、 两个基本尺寸不同的零件, 公差越小, 加工越困难; 反之, 加工越容易。 ( ) 15、 尺寸公差越大, 加工好零件后的实际尺寸就越大; 反之, 就越小。 ( ) 16、 对一批相同规格的零件进行实际测量, 测得值的最大变动量即为零件的尺寸公差。 ( ) 17、 标准公差的数值与公差等级和基本尺寸有关, 而与基本偏差无关。 ( ) 18、 测得某批轴最大尺寸为50.015mm, 最小尺寸为50mm, 则其公差值必为0.015mm。 ( ) 19、 尺寸25+0.020-0.001的精度低于25-0.007-0.020。 ( ) 20、 同一基本尺寸, 同一公差等级的孔和轴的标准公差必定项相等。 ( ) 21、 测得某一批孔的任意两个实际尺寸, 最小为50.010mm, 最大为50.025mm, 则其极限尺寸的变动范围, 在图样上可表示为50+0.025+0.010。 ( ) 22、 基孔制或基轴制是设计时确定的。 ( ) 23、 如果孔的公差大于轴的公差, 配合就是间隙配合。 ( ) 24、 优先选用基孔制, 主要原因是为了减少定尺寸刀量具的规格品种。 ( ) 25、 为了得到基孔制的配合, 不一定要先加工孔, 也可先加工轴。 ( ) 26、 60F7与60r7的公差相等, 但r7比F7难加工。 ( ) 27、 一对相互结合的孔和轴的配合类别, 仅根据它们的实际尺寸即可断定。 ( ) 28、 当孔和轴的基本偏差分别为H和h时, 必然构成间隙配合。 ( ) 29、 选择公差等级时, 既要满足性能要求, 又要考虑经济效益。 ( ) 30、 零件某部位尺寸允许的上、 下偏差值愈大, 其公差值也就愈大。 ( ) 31、 间隙配合不能应用于孔与轴相对固定的联结中。 ( ) 32、 某基轴制配合, 轴的公差为18m, 最大间隙为10m, 则该配合一定是过渡配合。 ( ) 33、 实测某一对基本尺寸相同的孔、 轴配合, 若此孔的实际尺寸大于此轴的实际尺寸, 则此配合只能是间隙配合。 ( ) 34、 10F7、 10F8、 10F9的上偏差各不相同, 而它们的下偏差是相同的。 ( ) 35、 一批合格的孔、 轴, 任取一对孔、 轴装配时得到过盈, 而取另一对孔、 轴装配时得到间隙, 则这批孔与轴的配合必为过渡配合。 ( ) 36、 孔和轴的加工精度愈高, 则其配合精度也愈高。 ( ) 37、 300-0.01=29.990mm。 ( ) 38、 配合性质不但与基本偏差有关, 还与公差等级及基本尺寸有关。 ( ) 39、 30H8/P8与30P8/h8两者配合性质完全相同。 ( ) 40、 30R7/r7与30R7/h7两者配合性质完全相同。 ( ) 41、 滚动轴承的精度等级是根据内、 外径的制造精度来划分的。 ( ) 42、 在零件尺寸链中应选最重要的尺寸作封闭环。 ( ) 43、 应用最小条件评定所得出的误差值, 即是最小值, 但不是唯一的值。 ( ) 44、 圆度公差对于圆柱是在垂直于轴线的任一正截面上量取, 而对圆锥则是在法线方向测量。( ) 45、 定向公差带相对于基准有确定的方向, 并具有综合控制被测要素的方向和形状的能力。( ) 46、 端面全跳动公差带与端面对轴线的垂直度公差带相同。 ( ) 47、 包容要求是控制作用尺寸不超出最大实体边界的公差原则。 ( ) 48、 作用尺寸能综合反映被测要素的尺寸误差和形位误差在配合中的作用。 ( ) 49、 同一批零件的作用尺寸和实效尺寸都是一个变量。 ( ) 50、 按同一公差要求加工的同一批轴, 其作用尺寸不完全相同。 ( ) 二、 选择题1、 保证互换性生产的基础是( B) 。A、 现代化 B、 标准化 C、 大量生产2、 用比较仪测量零件时, 调整仪器所用量块的尺寸误差, 按性质为( A) 。、 系统误差 、 随机误差 、 粗大误差3、 相互结合的孔和轴的精度决定了( A) 。、 配合精度的高低 、 配合的松紧程度、 配合的性质4、 作用尺寸是存在于( A) , 某一实际轴或孔的作用尺寸是唯一的。、 实际轴或孔上的理想参数、 理想轴或孔上的实际参数 、 实际轴或孔上的实际参数 、 理想轴或孔上的理想参数5、 公差与配合标准的应用, 主要是对配合的种类, 基准制和公差等级进行合理的选择* 选择的顺序应该是: ( A) 。、 基准制、 公差等级、 配合种类、 配合种类、 基准制、 公差等级 、 公差等级、 基准制、 配合种类 、 公差等级、 配合种类、 基准制6、 配合是(C)相同的孔与轴的结合。、 作用尺寸 、 实际尺寸、 基本尺寸 、 实效尺寸7、 对于实际的孔或轴, 用( C) 限制其实际尺寸, 使配合结果不至于超过预定的崐( C) 。、 最小实体尺寸, 最松程度、 最小实体尺寸, 最紧程度、 最大实体尺寸, 最紧程度、 最大实体尺寸, 最松程度8、 标准公差值与( A) 有关。、 基本尺寸和公差等级 、 基本尺寸和基本偏差、 公差等级和配合性质 、 基本偏差和配合性质9、 最大实体尺寸是( D) 的统称。 、 孔的最小极限尺寸和轴的最小极限尺寸 、 孔的最大极限尺寸和轴的最大极限尺寸 、 轴的最小极限尺寸和孔的最大极限尺寸 、 轴的最大极限尺寸和孔的最小极限尺寸10、 从使用寿命看, 机器使用寿命较长, 孔、 轴的尺寸为( B) 。 、 最大极限尺寸 、 最大实体尺寸 、 最小极限尺寸 、 最小实体尺寸11、 配合精度高, 表明( D ) 。 、 或值小 、 轴的公差值大于孔的公差值 、 轴的公差值小于孔的公差值 、 轴、 孔公差值之和小12、 已知封闭环的基本尺寸、 公差和各组成环的基本尺寸, 求解各组成环的公差, 这类问题称为( A )。 、 反计算问题 、 正计算问题 、 中间计算问题13、 中间计算主要用于( A )。 、 工艺设计、 产品设计 、 求工序间的加工余量 、 验证设计的正确性14、 车间生产中评定表面粗糙度最常见的方法是( D ) 。 、 光切法、 针描法、 干涉法 、 比较法15、 形状误差的评定准则应当符合( C ) 。 、 公差原则 、 包容原则、 最小条件、 相关原则16、 若某平面的平面度误差为, 则其( D ) 误差一定不大于。 、 平行度、 位置度、 对称度、 直线度 、 垂直度17、 ( B )公差的公差带形状是唯一的。 、 直线度 、 同轴度、 垂直度、 平行度18、 公差原则是指( D ) 。、 确定公差值大小的原则、 制定公差与配合标淮的原则、 形状公差与位置公差的关系、 尺寸公差与形位公差的关系19、 形状误差一般说来( B ) 位置公差。 、 大于、 小于 、 等于20、 若某测量面对基准面的平行度误差为, 则其( A ) 误差必不大于。 、 平面度、 对称度、 垂直度、 位置度21、 在生产中, 有时用检测工件径向圆跳动的方法可测量( C )。 、 垂直度 、 平行度 、 位置度 、 同轴度22、 标注 ( B ) 时, 被测要素与基准要素间的夹角是不带偏差的理论正确角度, 标注时要带方框。 、 平行度 、 倾斜度 、 垂直度 、 同轴度23、 在三基面体系中, 对于板类零件( C ) 应该选择零件上面积大, 定位稳的表面。、 辅助基准 、 第二基准 、 第一基准 、 第三基准24、 对于轴类零件的圆柱面( B ) 检测简便、 容易实现, 故应优先选用。 、 圆度 、 跳动 、 圆柱度 、 同轴度25、 表面粗糙度是指( A ) 。、 表面微观的几何形状误差 、 表面波纹度、 表面宏观的几何形状误差 、 表面形状误差三、 填充题1、 保证互换性生产的条件是按公差来制造零件, 并按一定的标准验收。2、 互换性的二个基本条件是 装配时不经挑选, 不修配加工 装配后能满足使用要求。3、 试写出下列标准的代号: 国家标准GB, 机械工业部标准JB, 和国际标准ISO。 4、 零件几何参数的误差形态有: 尺寸误差、 形状误差、 位置误差、 波纹度、 表面粗糙度。5、 配合公差等于_, 其数值应是_值。6、 标准对标准公差规定了_级, 最高级为_最低级为_。7、 标准对孔和轴各设置了_个基本偏差, 对于轴-的基本偏差为_, 与基准孔构成_配合, -的基本偏差为_, 与基准孔构成_配合。8、 、 、 的_相同_不同。9、 、 、 的基本偏差为_偏差, 其数值_同。10、 已知的基本偏差为, 则的极限偏差为_, ( , ) 。11、 若某配合的最大间隙为微米, 孔的下偏差为微米, 轴的下偏差为微米, 公差为微米, 则其配合公差为_。12、 某配合的最大过盈为微米, 配合公差为微米, 则该结合为_配合。13、 量块按级使用时包含了_误差, 量块按等使用时, 采用_尺寸, 量块按等使用比按级使用精度_。14、 若被测要素为轮廓要素, 框格箭头指引线应与该要素的尺寸线_。15、 测得实际轴线与基准轴线的最大距离为, 最小距离为, 则该零件的同轴度误差为_。16、 若某平面的平面度误差为, 则它对另一基准平面的平行度误差一定_。17、 包容原则采用_边界, 最大实体原则采用_边界。18、 实效状态是指被测要素处于_尺寸和形位公差为_值时的综合状态, 孔的实效尺寸等于_, 轴的实效尺寸等于_。19、 所有增环的上偏差之和减所有减环下偏差之和即封闭环的_偏差, 封闭环的公差等于_之和。20、 随封闭环的尺寸增大而减小的组成环称为_。四、 简答题1、 零件、 部件具有什么性能才称它们具有互换性? 互换性分几类? 它们之间有什么区别? 2、 加工误差和加工精度的关系如何? 五、 计算题1、 基本尺寸为毫米的孔和轴相配合, 已知和的基本偏差分别为微米和微米, 微米, 微米, 试计算极限间隙( 或过盈) 及配合公差, 并绘制孔、 轴配合的公差带图( 说明何种配合类型) 。2、 某基轴制配合, 孔的下偏差为微米, 轴公差为微米, 最大间隙为微米, 试确定配合公差。 六、 标注题1、 将下列技术要求标注在图上 ) 圆柱面的尺寸为 , 采用包容原则; ) 圆柱面的尺寸为 , 采用独立原则; ) 表面粗糙度的最大允许值微米; 表面粗糙度的最大允许值微米; ) 键槽两侧面对轴线的对称度公差为; 键槽两侧面表面粗糙度为微米; ) 圆柱面对轴线的径向跳动量不超过; 轴肩端平面对轴线的端面圆跳动量不超过; ) 圆柱度公差为2、 将下列的形位公差要求标注在图上: ) 和采用包容原则; ) 底面的平面度公差为; 孔和孔的内端面对它们的公共轴线的圆跳动公差; ) 孔和孔对它们的公共轴线的同轴度公差; ) 对面及孔的轴线的位置度公差, 基准要素和被测要素应用最大实体原则。
