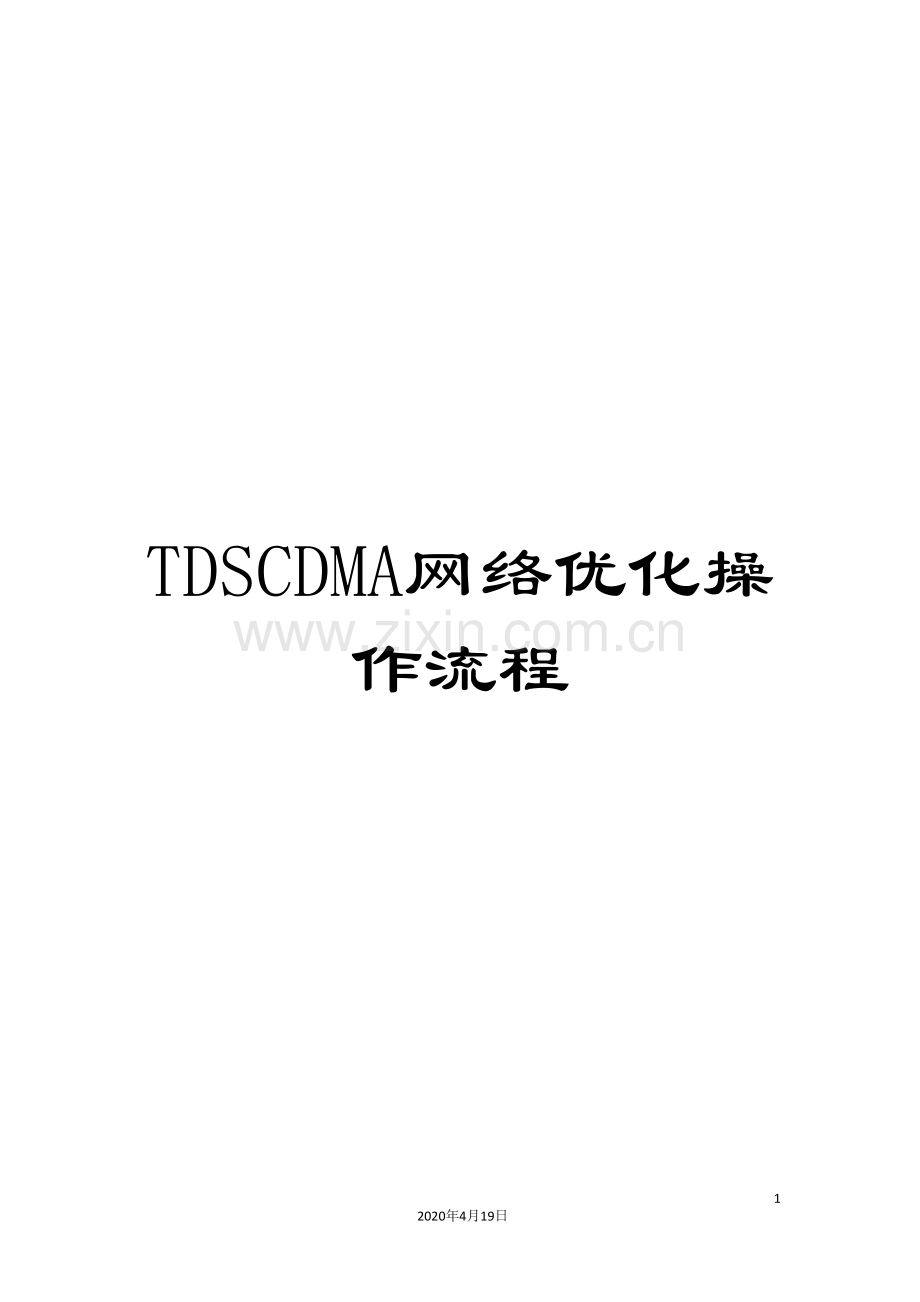

TDSCDMA网络优化操作流程.doc

TDSCDMA网络优化操作流程

24
2020年4月19日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

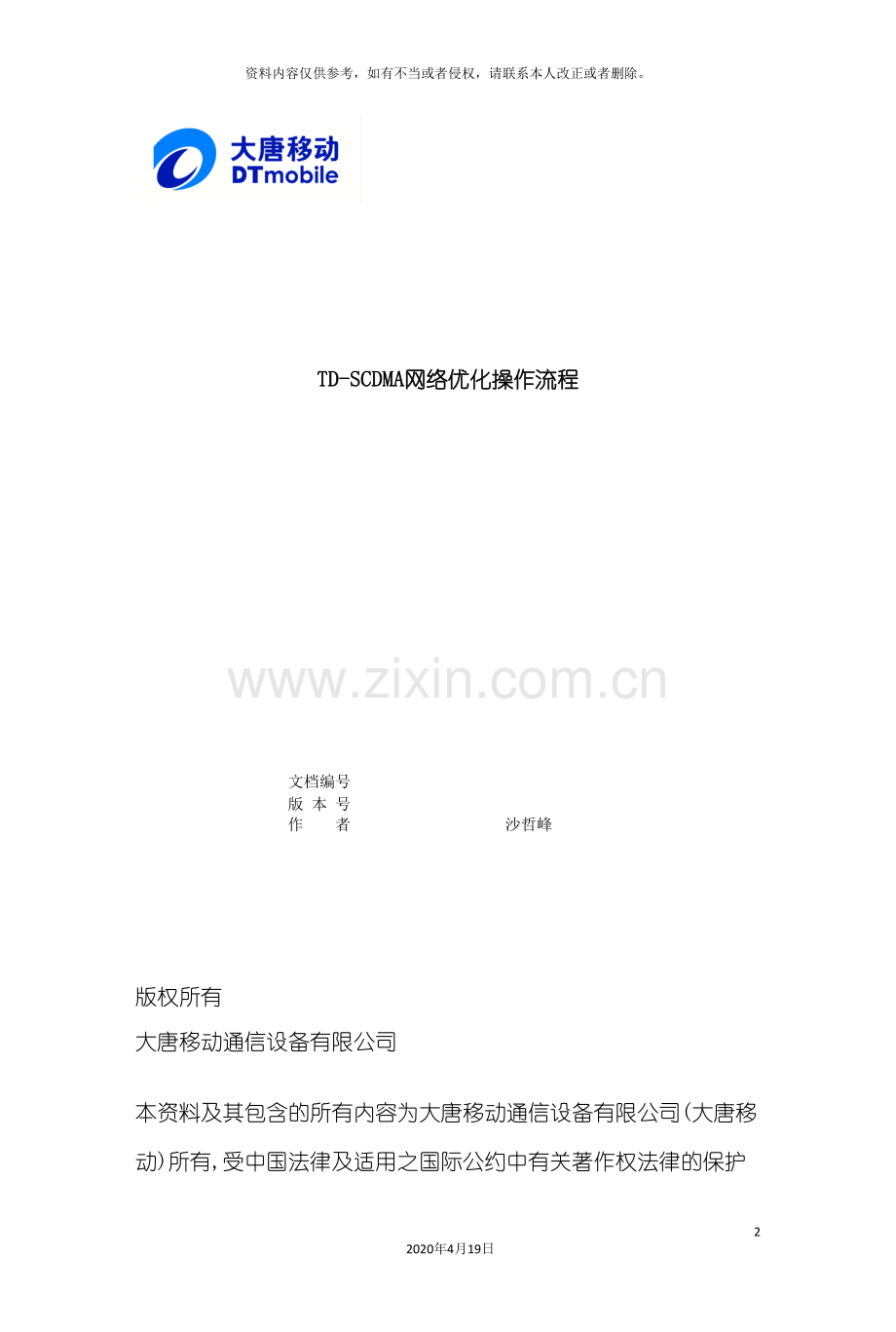

TD-SCDMA网络优化操作流程

文档编号

版 本 号

作 者
沙哲峰

版权所有
大唐移动通信设备有限公司

本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。未经大唐移动书面授权, 任何人不得以任何形式复制、 传播、 散布、 改动或以其它方式使用本资料的部分或全部内容, 违者将被依法追究责任。

文档更新记录
日期
更新人
版本
备注

-11-30
沙哲峰
V1.0.0
根据培训部的评审汇总建议对部分内容做了修改

目 录
目 录 3
一、 网络优化概述 5
二、 无线网络优化工作操作流程 5
2.1 无线网络优化的角色和职责分工 5
2.1.1 网络优化组组长 5
2.1.2 无线网络优化区域负责人 5
2.1.3 无线网络优化DT测试人员 6
2.1.4 无线网络优化数据分析人员 6
2.1.5 天面调整人员 7
2.1.6 基站工程组 7
2.1.7 机房组 7
2.2 无线网络优化工作流程图 7
2.3 输出文档列表 8
2.3.1 提交客户文档 8
2.3.2 过程性文档和数据 8
三、 项目准备和启动 8
3.1 区域划分和成立优化小组 8
四、 单站验证概述 9
4.1 单站验证的目的 9
4.2 单站验证准备工作 9
4.2.1 告警检查 9
4.2.2 小区状态检查 9
4.2.3 无线侧参数检查 9
4.4 站点验证输出文档 10
五、 区域优化 10
5.1 区域优化的目的 10
5.2 区域优化准备工作 10
4.2.1 告警检查 10
4.2.2 小区状态检查 10
4.2.3 无线侧参数检查 10
4.2.3 测试路线的制定 10
5.3 区域优化输出文档 11
六、 无线指标优化 11
6.1 RF优化操作 11
6.1.1 RF优化的目标 11
6.1.2 RF优化准备 11
6.1.3 RF优化措施 11
6.2 无线资源管理参数优化( RRM) 11
6.2.1 RRM参数优化目标 11
6.2.2 RRM参数优化准备 12
6.2.3 RRM参数优化措施 12
6.3 特殊区域的专题优化 12
6.3.1 特殊区域测试目标 13
6.3.2 专题或VIP区域测试准备工作 13
6.3.3 专题和VIP区域测试结果 13
6.4 运维期的网络优化工作 13
6.4.1 运维期网络优化的目标 13
6.4.2 运维期的网络优化准备工作 13
6.4.3 运维期的网络调整建议 14
6.4.4 运维期网络优化的调整执行 14
七、 客户验收和输出报告 14
7.1 客户交流和沟通 14
7.2 输出优化报告 15

一、 网络优化概述
TD网络工程优化主要是在网络建设中, 结合信息搜集, 做好项目策划与风险分析, 完成单站点验证、 割接工作、 RF优化、 干扰排查、 邻区优化、 无线参数优化、 VIP用户保障等工作, 提交无线网络优化报告与网络验收报告, 输出参数总表和无线网络参数调整汇总表, 为网络工程验收和转维做好准备。
二、 无线网络优化工作操作流程
在网络建设中, 工程优化是伴随着网络建设同步开展起来的, 因此各个职能部门、 专业组之间的密切配合和分工明确是保证工程优化完成的关键因素之一。本文针对新建网络和扩容网络在进行工程优化中所需要完成的具体工作以及和其它各个只能部门之间的配合协作进行简单的描述和规定。针对不同阶段的输入、 输出文档也做了相应的要求。
在无线网络建设中会涉及到不同的责任和分工角色, 网络优化工作的展开也需要不同角色之间的分工配合, 同时也会出现一名工程人员担任不同角色的情况。
2.1 无线网络优化的角色和职责分工
2.1.1 网络优化组组长
角色名称: 网络优化组长
角色描述: 组织网络优化日常工作以及各个职能小组之间的协调配合工作, 对网络优化质量和报告负责任。
职责:
1) 与基站工程组和机房组之间的沟通协调。
2) 与客户进行网络优化方面的沟通以及提交需要客户确认的文档让客户确认签字。
3) 制定网络优化阶段的工作计划。
4) 工程优化区域划分和优化小组组建工作。
5) 对网络优化工具和人员需求进行统计申请。
6) 撰写网络优化日报和周报。
7) 决定有关单站点验证的要点, RF优化, 参数优化。
8) 提供如覆盖、 掉话、 接入等网络性能的解决方案。
2.1.2 无线网络优化区域负责人
角色名称: 网络优化区域负责人
角色描述: 对本区域的参数调整做详细的记录和撰写本区域的测试分析报告。
职责:
1． 维护本区域内所有参数修改调整记录并形成基站调整工单, 将《TD工单调整.doc》提交网络优化组长。
2． 制定有关单站点验证的要点, RF优化, 参数优化。
3． 提供如覆盖、 掉话、 接入等网络性能的解决方案。
4． 分析OMC统计报表和路测数据。
5． 撰写负责区域内的网络优化报告。
2.1.3 无线网络优化DT测试人员
角色名称: DT测试工程师
角色描述: 采集并配合网络优化区域负责人分析路测数据, 规模小的情况下能够由网络优化区域负责人担任。
职责:
1． 准备DT测试工具, 做好路测准备。
2． 和区域负责人共同制定测试路线并按照测试路线完成DT测试。
3． 输出DT测试报告并给出问题点的相关信息, 配合数据分析工程师完成网路优化报告的编写。
4． 进行单站点验证并输出《TD单站验证检查表.xls》。
2.1.4 无线网络优化数据分析人员
角色名称: 数据分析工程师
角色描述: 结合OMC统计数据列表对采集到的DT测试数据进行后台处理和分析。该职责一般由网络优化区域负责人担任。
职责:
1． 处理并分析DT测试数据和OMC统计数据。
2． 结合测试报告对问题点进行详细分析, 并给给出参数调整意见。
3． 输出参数调整表
4． 处理OMC统计数据, 并制作每日的数据图表。
5． 分析OMC数据统计结果与路测数据的一致性。
6． 提供如覆盖、 掉话、 接入等网络性能问题的解决方法。
7． 维护路测数据和OMC统计数据。
8． 进行每周例行工作: 参数核对。
2.1.5 天面调整人员
角色名称: 天线调整工程师
角色描述: 调整天面系统并进行记录。
职责:
1． 根据《TD工单调整.doc》对天面系统进行调整。
2． 记录调整后的准确数据, 并将纸制记录提交DT测试工程师。
2.1.6 基站组工程师
角色名称: 基站组工程师
角色描述: 维护设备, 协助优化工程师定位问题。
职责:
1． 确保XX区域内基站正常运行。
2． 提交每日基站安装开通进度。参考:
2.1.7 机房维护组工程师
角色名称: 机房维护工程师
角色描述: 设备状态维护
职责:
1． 检查和解决相关告警。
2． 检查小区状态。
3． 必要时跟踪信令。
4． 必要时修改参数以协助优化工程师找到引起网络性能问题的原因。
5． 依据《TD工单调整.doc》对网络参数进行修改。
2.2 无线网络优化工作流程图
在规模网络建设中, 工程优化会伴随着网络建设的进度展开, 网络优化工作的用户要求比较低。可是在扩容网络中, 我们需要经过查看OMC统计数据来观察网络的性能。另一方面, 需要考虑任何的调整对网络性能的影响。这时模拟加载和修改参数需要在晚上进行。
整个网络优化工作能够分成以下几个部分:
单站点验证
区域优化
输出优化报告
全网指标优化

2.3 输出文档列表
2.3.1 提交客户文档
《TD网络优化报告.doc》
2.3.2 过程性文档和数据
《TD基站规划信息表.xls》参考:
《TD参数修改记录表.xls》参考:
三、 项目准备和启动
3.1 区域划分和成立优化小组
网络优化组组长要根据优化工作量来进行区域划分和成立优化小组, 决定人员需求和优化工具, 并制定网络优化工作计划进度表。
1) 区域划分:
簇: 当某连续覆盖的区域内NodeB的开通数量超过15个的区域, 或者该区域的单次测试时间超过3个小时的情况, 建议将该区域作为一个簇进行优化, 被划分后的区域必须包含完整的测试路线而且单次测试时间小于3个小时。
片区: 当某区域基站开通数量能够达到3个簇区域的85％以上就能够进行片区优化, 优化目标是提升局部区域内的网络性能, 以保证优化完成后片区无线指标能够达到既定的标准。测试方法和业务与分簇优化时相同, 优化目标为更大区域内的各项业务性能指标达到要求。
2) 一般的组织结构如下图所示:

四、 单站验证概述
在TD网络优化中, 需要完成包括各个站点设备功能的自检测试, 其目的是在 RF 优化前, 保证待优化区域中的各个站点各个小区的基本功能( 如接入、 通话等) 均是正常的。经过单站验证, 能够将网络优化中需要解决的因为网络覆盖原因造成的掉话、 接入等问题与设备功能性掉话、 接入等问题分离开来, 有利于后期问题定位和问题解决, 提高网络优化效率。经过单站验证, 还能够熟悉优化区域内的站点位置、 配置、 周围无线环境等信息, 为下一步的优化打下基础。
4.1 单站验证的目的
1) 消除明显过覆盖、 旁瓣后瓣变形、 工程天线反接等现象;
2) 解决明显覆盖过小、 验证工程质量、 参数设置和设备硬件的正常运行;
3) 保证12.2k话音业务、 VP业务、 PS业务正常使用。
4.2 单站验证准备工作
在进行单站验证时, 网络优化工程师需要收集规划设计和建设实施的工程参数, 保证单站验证工作效率。
4.2.1 告警检查
一般, 基站组工程师会负责检查并解决基站告警问题, 在进行路测之前网络优化工程师与基站组工程师一起检查相关告警信息是非常必要的。
4.2.2 小区状态检查
一般, 机房组工程师会负责人检查基站的小区运行状态信息, 反馈给网络优化工程师和基站组工程师。在进行单站验证之前, 网络优化工程师和机房组工程师进行有效的沟通是非常必要的。
4.2.3 无线侧参数检查
一般, 基站组负责人基站开通的工程师会给出设备开通版本和无线侧参数配置信息, 在进行单站验证之前, 网络优化工程师检查设备版本和无线侧参数配置如: 频点、 码子、 邻区列表、 功率设置、 切换参数等也是在进行单站验证之前非常必要的一步。
4.3 站点验证输出文档
根据上述单站验证的整体流程, 网络优化工程师在进行单站验证完成后需要输出:
《TD单站验证检查表.xls》参考模板:
五、 区域优化
工程优化以分簇优化方式进行, 即等同一区域若干基站建成后再进行集中DT测试优化, 测试道路要尽量详细。分簇优化时首先需要解决的是分簇内的连续覆盖问题, 然后再进行干扰、 各项业务性能指标的针对性优化, 保证小范围内的覆盖及指标正常。
5.1 区域优化的目的
主要是保证分簇内基站连续的良好覆盖、 质量和各项CS/PS业务使用正常以及覆盖率、 接通率、 掉话率等各项指标的良好:
1) 消除分簇内明显过覆盖、 旁瓣后瓣变形的现象;
2) 最小化分簇内干扰;
3) 保证12.2k话音业务、 VP业务、 PS64K、 PS128K和PS384KPS业务正常使用;
4) 分簇内覆盖率等各项性能指标良好。
5.2 区域优化准备工作
5.2.1 告警检查
一般, 基站组工程师会负责检查并解决基站告警问题, 在进行路测之前网络优化工程师与基站组工程师一起检查相关告警信息是非常必要的。查看《TD机房告警.xls》
5.2.2 小区状态检查
一般, 机房组工程师会负责人检查基站的小区运行状态信息, 反馈给网络优化工程师和基站组工程师。在进行单站验证之前, 网络优化工程师和机房组工程师进行有效的沟通是非常必要的。《TD机房基站状态.xls》
5.2.3 无线侧参数检查
一般, 基站组负责人基站开通的工程师会给出设备开通版本和无线侧参数配置信息, 在进行单站验证之前, 网络优化工程师检查设备版本和无线侧参数配置如: 频点、 码子、 邻区列表、 功率设置、 切换参数等也是在进行区域工程优化之前非常必要的一步。
5.2.4 测试路线的制定
制定的路线尽量包含VIP重点区域和主要干道, 同时根据网络的建设进度和覆盖情况, 制定尽量将本区域小区都能测试到的路线, 尽量避免重复。
5.3 区域优化输出文档
根据上述区域优化的整体流程, 网络优化工程师在优化完成后需要输出:
《TD网络优化报告.doc》
六、 无线指标优化
网络基本建设完成后, 再对前期逐片优化的区域进行整体测试优化, 并发现解决实际的网络问题。
6.1 RF优化操作
RF优化作为网络优化中的一个阶段, 是对无线射频信号进行优化, 目的是在优化信号覆盖的同时控制导频污染和降低频繁切换, 保证下一步业务参数优化时无线信号的分布是正常的。
6.1.1 RF优化的目标
1) 优化单站点覆盖区域
2) 使得小区干扰最低
3) 使导频污染达到最小
4) 优化邻区列表
5) 解决任何RF相关的掉话
6.1.2 RF优化准备
1) 检查告警
2) 检查小区状态
3) 制定测试路线
4) 模拟加载
6.1.3 RF优化措施
在调整工程参数之前, 分析相关小区的RSCP、 小区主服务区、 C/I 是很重要的。调整内容包括:
1) 工程参数调整: 天线下倾角、 天线方位角、 天线位置、 天线高度、 换天线、 换站点、 增加新站点。
2) 邻区列表调整: 对于RF优化阶段的无线侧参数的调整, 一般仅仅需要修改邻区列表即可, RF优化阶段的其它参数调整参考网络运行阶段的参数调整流程。
6.2 系统参数优化调整( RRM)
6.2.1 RRM参数优化目标
1) 在保障改进业务质量的前提下, 最大限度提高资源利用率。KPI指标评估体系:
2) 接入成功率
3) 切换成功率
4) 掉话率
5) 小区码资源可用率
6) 寻呼拥塞率
7) 业务拥塞率
8) 超忙、 超闲小区比率
9) 载频发射功率利用率
10) 业务质量
6.2.2 RRM参数优化准备
1) 检查告警
2) 检查小区状态
3) 制定测试路线
4) 模拟加载
6.2.3 RRM参数优化措施
1) 调整无线资源管理( RRM) 参数, 包括
2) 信道功率配比参数
3) 无线链路监测算法( RLS) 参数
4) 负荷控制算法( LCC) 参数
5) 功率控制算法( PC) 参数
6) 同步算法( SYNC) 参数
7) 自适应语音编码算法( AMRC) 参数
8) 动态信道分配算法( DCA) 参数
9) 分组调度算法( PS) 参数
10) 切换算法( HC) 参数
6.3 特殊区域的专题优化
针对特殊场景或新业务, 比如: 地铁隧道、 高铁、 VP业务等, 进行选择性的专题优化, 以保证建成后的网络在一些特殊应用场景能够正常使用。专题优化贯穿整个工程优化期间。
6.3.1 特殊区域测试目标
对重点区域、 特殊场景、 新业务使用等进行全面评估、 保障优化, 使得网络在不同环境下均能稳定健康运行:
1) 密集市区等热点重点区域覆盖、 干扰、 寻呼等指标良好运行;
2) 保障地铁隧道、 高铁内终端通话质量、 切换重选等稳定健康;
3) 保障VP业务、 PS384K、 HSDPA等新业务良好使用。
6.3.2 专题或VIP区域测试准备工作
在分簇、 片区、 全网优化过程中, 收集规划设计和建设实施的工程参数, 采集Uu口、 Iu口、 Iub等接口信令, 准备测试工具和分析软件、 信令分析等工具。
1) 专题优化范围内基站经纬度、 方向角、 俯仰角等工程参数;
2) 路测仪表Scanner, 对导频信号进行扫频采集;
3) 测试 UE, 用于验证CS/PS业务和采集系统消息;
4) 前台测试软件SPAN Outum 3.0, 用于实时显示和记录信号强度、 UE状态、 信令消息和验证CS/PS业务等信息;
5) 后台分析软件SPAN Analysis 3.0, 用于信令解析、 信号分析、 问题定位、 统计分析等;
6) K15、 TDPA信令仪表及分析工具;
7) UE Call Trace 跟踪分析CDL工具。
6.3.3 专题和VIP区域测试结果
根据上述专题测试流程, 网络优化工程师在进行专题或VIP区域优化后最终提交《TD网络优化报告.doc》
七、 运维期的网络优化工作
对于已运行的网络, 在路测优化参数过程中, 我们需要优化那些性能指标没有达到要求的小区, 例如, 优化忙时拥塞的小区, 系统定义的最坏小区。本阶段也主要针对网络系统进行参数优化及调整。
7.1 运维期网络优化的目标
1) 减少接入失败率
2) 减少掉话
3) 减少切换失败
4) 提高业务质量
7.2 运维期的网络优化准备工作
1) 检查告警
2) 检查小区状态
3) 制定测试路线
4) 采集机房组的设备运行维护KPI指标, 分析《TD网络运行KPI指标.xls》
7.3 运维期的网络调整建议
统计数据分析包括:
1) 找出性能比较差的RNC、 NodeB和Cell。
2) 与其它专业组工程师一起查找问题的原因 (基站组工程师 机房组工程师)
3) 分析并找到解决接入失败的方法。
4) 分析并找到解决掉话的方法。
5) 分析并找到解决业务质量相关问题的方法 。
业务优化的调整建议主要集中在无线侧参数上。一般需要调整的参数包括:
1) 公共控制信道的功率配置
2) 无线链路的最大发射功率
3) 小区之间的切换参数
4) 功控参数
5) 接入参数
6) 其它相关参数
对以上参数调整后的影响网络优化工程师必须仔细分析。现网的参数调整必须选择话务量最低的时候进行, 参数调整后必须进行各业务功能性测试。
7.4 运维期网络优化的调整执行
由网络优化工程师给出参数调整的建议, 形成《TD工单调整.doc》。经过运营商负责人签字确认后, 提交机房负责人进行参数修改。
八、 客户验收和输出报告
7.1 客户交流和沟通
优化工程中, 网络优化负责人每周和客户进行举行一次项目会议, 就上周的优化工作进展情况、 发现的网络问题及处理情况、 下周工作计划进行沟通和讨论。
优化工作全面结束后, 双方召开一次总结会, 对执行情况、 经验与收获、 存在问题进行深刻剖析和讨论。
另外在实际工作过程中遇到的技术难题、 项目管理问题、 技术交流, 将根据需要由双方现场项目管理人员沟通后, 进行安排进行交流、 讨论。
同时也需要经过交流了解客户对本次网络优化的一些想法和后续网络扩容的建议。
7.2 输出优化报告
当本次网络优化工作最总需要客户验收时需要输出: 《TD网络优化报告.doc》。
