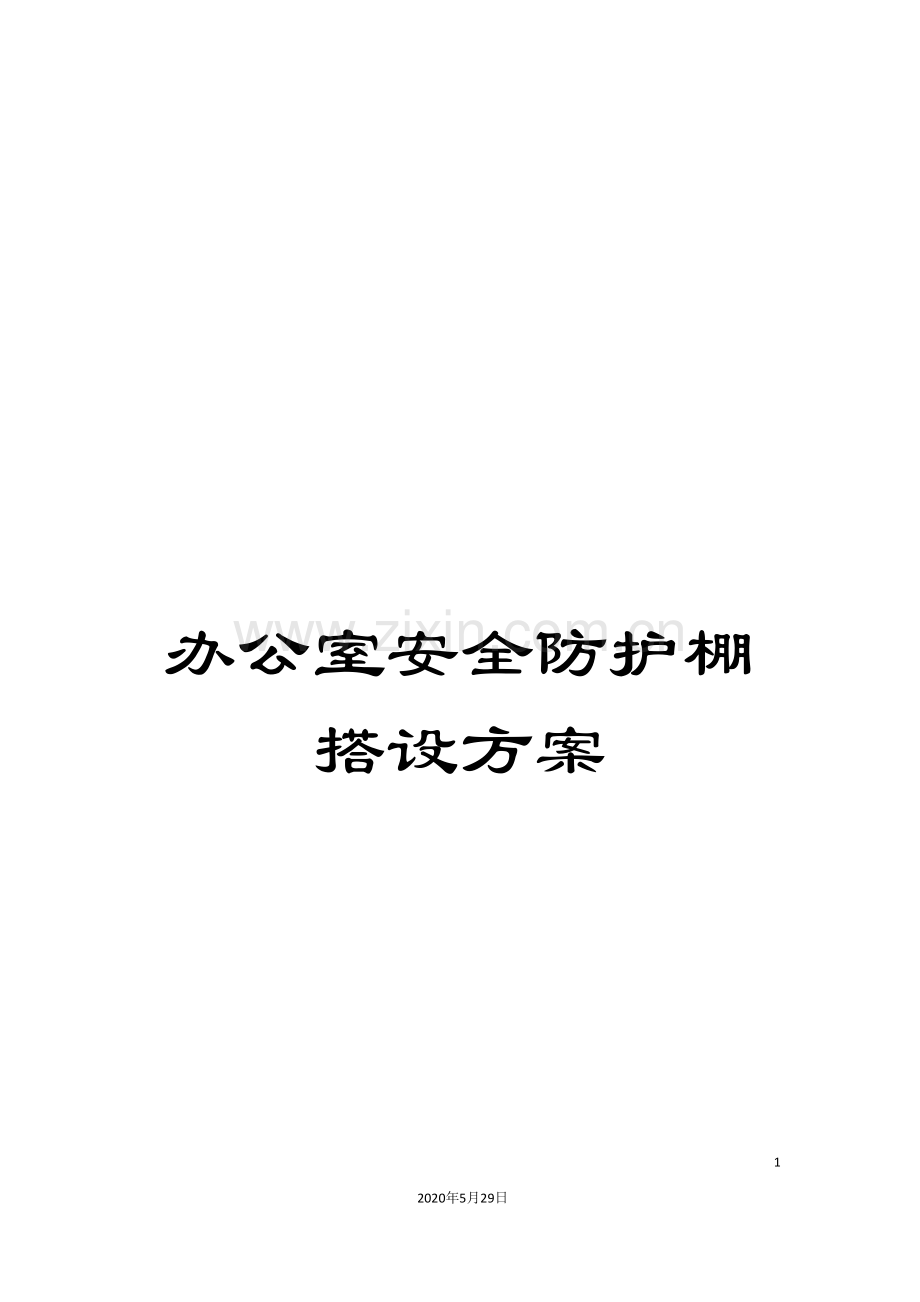

办公室安全防护棚搭设方案.doc

办公室安全防护棚搭设方案1082020年5月29日文档仅供参考君悦财富广场二期办公区防护棚搭设方案施工单位:江苏中厦(集团)有限公司日 期: 2 月 15 日目 录一、编制依据3二、工程概况3三、施工准备3四、防护棚的搭设4五、防护棚的拆除施工4六、技术、质量要求5七、安全技术要求6八、防护棚搭设示意图7临时安全防护棚搭设方案一、编制依据1.建筑施工安全检查标准;2.连云港市建设工程文明施工标准;3.建筑施工扣件式钢管脚手架安全技术规程。二、工程概况君悦财富广场二期,位于连云港市新浦区巨龙南路66号,四幢商住楼,力墙、框剪结构,总建筑面积筑面积为73600平方米,地下一层,6#、8#楼地上34层,主体建筑高度为105.40米。本工程施工现场办公区离8#楼不足10米距离,为了保证办公人员在现场办公的人身安全,因此必须搭设临时安全防护棚。三、施工准备 1.场地准备:根据施工现场的总体部署、总平面图,首先是临时办公区安全棚的搭设,选择原则是既安全又便于施工。办公区棚先进行整体屋面防水做一遍,保证不漏水的情况下,然后进行防护棚搭设。 2.材料的准备:临时安全防护棚主体骨架采用483.5脚手钢管。采用十字扣件、旋转扣件进行连接用。棚面采用毛竹片铺设为防护材料。四、防护棚的搭设搭设步骤:具体搭设施工程序为:混凝土地面锚地钢管扫地杆外围立杆纵向水平杆横向水平杆铺第一层竹笆片棚顶钢管横向水平杆铺第二层竹笆片防护栏杆围竹笆片。(防护棚搭设过程中,剪刀撑应随架体搭设高度同步进行。)1.场地整平进行碾压。2.在搭设外围立杆部位用钢管底部木方、或木板垫起,作为立杆基础垫块作用,以加强防护棚立杆的稳定性能力 。3.棚内进行地面硬化,浇捣C20砼10厚,以便于办公人员出行方便。4.扫地杆首先与立杆钢管用十字扣件进行连接,然后进行竖立杆,立杆间距1.8m。水平管高度1.8m,办公室门前要有三米走道。5. 防护棚架的棚顶离地高度应3米,棚顶应设置二层,棚顶间隔高度0.8米。首层棚顶上部应选用不漏尘、符合抗冲击强度的板材予以全覆盖,确保无坠落粉尘和杂物。6.在人行通道上搭设防护棚架的,棚架内的顶部及两侧立杆间,应选用板材作全封闭,确保板面挺直、平整、光滑,同时应在板材上涂刷警示漆,通道北侧要用安全网全封闭,以免掉物伤人。五、防护棚的拆除施工在工程主体完成,外墙装修的进度时,即进行拆除施工。防护棚的拆除施工,原则上是从搭设标高位置向下进行。拆除前,施工班组应对防护棚进行全面检查,确定无严重变形的情况后,方可进行拆除施工如遇到强风、雨雪等特殊气候,不得进行脚手架的拆除施工,夜间不允许进行拆除施工。实施拆除作业班组进入现场后,先进行检查加固松动部位,清除棚顶垃圾及各种物体,清理时现场有专人看护,防止掉物伤人。1、 拆除作业按搭设的反程序进行,即:毛竹片防护栏杆第二层竹笆片横向水平杆棚顶斜钢管第一层竹笆片横向水平杆斜撑横向水平杆立杆2、 2、在棚体的拆除过程中,决不允许分立面拆除或上下两步同时拆除。3、拆除时要一步一清。所有杆件、扣件在拆除时应分离,不允许杆件上附着扣件或两杆同时拆除输送至地面。4、所有竹笆,应自外向里竖立搬运,防止自里向外翻起后,笆面垃圾物件直接从高处坠落伤人。5、钢管拆至地面应及时清理、分类,所有杆件、扣件等材料,应按类分别堆放整齐。六、技术、质量要求1、搭设材料的要求:钢管、扣件等材料进场必须持有准用证,许可证、产品合格证、验收单等。搭设前应对钢管、扣件进行检查,发现严重锈蚀,变形弯曲损伤和裂纹等材料严禁使用。2、防护棚构造要求:防护棚水平钢管间距1800mm,立杆间距 mm,扫地杆离地面200mm。防护棚上部满铺竹笆片两层,每张竹笆片必须用双股18#铁丝将四角与钢管扎牢。连接杆件采用直角扣件或旋转扣件进行连接。防护棚外围纵横向支撑,斜杆用旋转扣件与立杆或水平连接,由底至顶之字形设置。在整个外侧连续设置剪刀撑,每6根立杆设置一道剪刀撑,角度按45设置。3、施工技术要求防护棚立杆应用同长度的钢管布置。立杆基础应坚实平整,有排水措施,在同一水平面上的横向水平杆接头要错开,以保证脚手架的整体性。杆件应横平竖直,沿外围两端和转角处起在防护棚外连续用斜杆搭成剪刀撑,夹角为45度至60度。剪刀撑应采用搭接方法,搭接有效长度不小于1米,并用两只旋转扣件连接。防护棚搭设完工,应由项目部负责人组织专业人员检查验收合格方可使用,在工程施工过程中应有专人管理专人负责检查,保修工作。4、质量保证措施(1)防护棚的搭设必须严格按脚手架的有关施工操作规程进行施工。(2)剪刀撑须按规程施工,斜杆应用旋转扣件固定在与之相交的横向水平上。(3)防护棚主要杆件的接长必须符合以下要求:立杆和大横杆的接长点必须错开;钢管剪刀撑的接长必须搭接,其搭接长度不得小于1米。防护棚必须有良好的接地装置,接地电阻不大于4。雷雨季节应按规范设置避雷装置。七、安全技术要求1. 防护棚搭设人员必须是经过现行国家标准(GB5036)考核合格的专业架子工。上岗人员应定期体检,合格者方可持证上岗。2. 搭设人员必须戴安全帽、系安全带、穿防滑鞋。3. 防护棚的构配件质量与搭设质量,应按规范规定进行检查验收,合格后方准使用。4. 当有六级及六级以上大风和雾、雨、雪天气时应停止防护棚搭设与拆除作业。5. 在防护棚使用期间,严禁拆除下列杆件: 主节点处的纵、横向水平杆件,纵、横向扫地杆。6. 不得在脚手架基础处进行挖掘作业,否则应采取安全措施。7. 防护棚内进行电、气焊作业时,必须有防火措施和专人监护。8. 搭拆防护棚时,地面应设围栏和警戒标志,并派专人监守,严禁非操作人员入内,拆除顺序与安装顺序相反。9. 防护棚搭设示意图悬挑大型防护棚搭设方案一、工程概况本项目为协信中心,开发单位为重庆置尚房地产开发有限公司,工程用地为重庆江北区建新北路68号及建北三支路6号,属重庆市计委旧办公区内。北东侧隔一交通公路与居民住宅用房(9-11F)相邻,南侧与中国银行(7-11/-2F)、茂业东方时代(8-36F/-3F)毗邻,西侧紧邻建新北路,北西侧隔一交通支路与观音桥人民政府(8F),居民住宅用房(1-7F)相对,用地范围在平面呈L形,建设用地面积为12699m2。基础采用柱下独立基础。持力层为中风化砂质泥岩。建筑高度99.25米。二、搭设说明应业主要求,为确保B地块项目施工安全,杜绝安全事故的发生。本工程采用18号槽钢,腰厚8mm,翼厚6mm,自重12.6kg/m。其几何尺寸及钢材的强度应满足钢结构规程的要求。钢丝绳采用13(637)钢丝绳。应提供其质量证明书。采用与13钢丝绳直径配套的钢丝绳绳卡,型号为Y4-12。花篮螺丝采用1.7”CO”型。预埋件采用12圆钢制作成所预埋环埋设于钢筋混凝土构件中,作为槽钢悬挑根部的受力点。槽钢悬挑式水平防护架用于A地块主体结构与小游园及B地块现施工阶段的安全防护,主要用于防止高空落物伤人。固定于水平防护架设于A地块0.00,搭设外挑宽度为4米。三、槽钢悬挑式防护棚构造要求1、悬挑式防护棚由悬挑槽钢、钢丝拉索、立杆(外栏杆)、横杆、预埋件等组成,悬挑槽钢间距1.8米,立杆(外栏杆)纵距la=1.8米。2、悬挑槽钢总长6米,外挑4米,在A地块正负零层(住宅1层楼面)标高埋设拉环,在现有主体楼面结构放置槽钢在槽钢的根部,用电锤打孔,用12圆钢制作成预埋环,将悬挑槽钢伸入预埋环中固定,在槽钢伸入预埋环后的根部设置两扣件防止悬挑槽钢滑脱。3、立杆(外栏杆)置于悬挑槽钢端部,高1.2米,槽钢顶端先电焊直径22的二级钢筋,高度200。栏杆立杆用40钢管插入预先焊接的钢筋内,再与槽钢焊接,并于距底部300高处设置一道横杆,用于捆绑挡脚板,立杆均以红、白油漆相间涂刷。4、外侧栏杆刷红白色,采用白色竹胶板,用16#元丝捆绑。5、水平防护板设在悬挑槽钢上,底部选用长约3米,宽约0.3米,厚约5mm的楠竹制作的竹串片板。上部选用0.5cm厚的白色竹胶板进行封底。当竹串片板长度小于2m时,采用两根小横杆,小横杆连接在悬挑槽钢端部和根部的横杆上,并将脚手板两端与小横杆可靠固定,以防倾翻。脚手板平铺,应铺满铺稳,靠墙一侧离墙面距离不应大于150mm,拐角要交圈,不得有探头板。四、悬挑防护架设计与验算1、设计参数1.1、永久荷载G1K构配件自重,竹串片脚手板自重标准值取0.35kN/m2、栏杆与挡脚板自重标准值取0.14kN/m、密目网自重标准值为0.003kN/m2。1.2、可变荷载G2k施工均布活荷载按装饰脚手架取2kN/m2;2、悬挑槽钢及拉索设计与验算2.1、搭设形式2.2、挑杆受力简图受力简图如下:其中:P为外防护栏杆传来的轴向力设计值;N为钢丝绳拉力;VS、Vh为支座反力;2.3、内力计算由平衡方程得:P+ VS+W +Nsin45=0Vh+ Ncos45=00.85P+1.75P+0.85W=1.75Ncos45/0.93防护栏杆的自重设计值P=0.35+0.14+0.003=0.49kN。悬挑槽钢的自重W=2.93kg/m4m=12kg=0.12(kN),经求解得:N=10.43kN。2.4、12圆钢受拉校核12圆钢所受拉力为Vs1/2=3.76/2=1.88kN,安全系数取为10,则12圆钢的设计拉力值为Ncu=18.8kN。12圆钢许用拉力为3.1462205=23.17kNNcu,12圆钢使用安全。2.5、钢丝绳选用由前述计算得知,钢丝绳的拉力为10.43kN,按作无弯曲吊索考虑安全系数取为8。故钢丝绳选用破断拉力总和值取10.438=83.44kN。查五金手册取13(637)钢丝绳即可满足要求。五、水平防护架搭设工艺流程1、在结构楼面上按1.8M间距埋设预埋环 混凝土浇筑后在预埋环中安置悬挑槽钢钢管校正、1.2米宽防护架立杆定位铺设脚手板,立杆挂竹胶板上层楼面混凝土中埋拉环间距4米设置斜拉钢丝绳防护架上满铺竹跳及竹胶板外防护栏杆设置、满挂竹胶板,涂刷红白相间颜色。2、水平防护的清洁管理(1)栏杆的外立面必须保持整洁、美观;竹胶板应绑扎牢固,未经项目部同意,不得随意拆除;若必须拆除,应及时恢复。(2)发现有破损的竹胶板应及时更换。(3)水平防护层上的建筑垃圾应及时清理。3、人员素质要求(1)高处作业人员必须年满18岁,两眼视力均不低于1.0,无色盲,无听觉障碍,无高血压、心脏病、颠痫、眩晕和突发性昏厥等疾病,无妨碍登高架设作业的其它疾病和生理缺陷。(2)责任心强,工作认真负责,熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。(3)明确使用个人防护用品和采取安全防护措施。进入施工现场,必须戴好安全帽,在无可靠防护2米以上处作业必须系好安全带,使用工具要放在工具套内。(4)操作工必须经过培训教育,考试、体检合格,持证上岗,任何人不得安排未经培训的无证人员上岗作业。(5)作业所用材料要堆放平稳,高处作业地面环境要整洁,不能杂乱无章,乱摆乱放,所用工具要全部清点回收,防止遗留在作业现场掉落伤人。4、劳动用品(三宝)要求(1)安全帽a、安全帽必须使用建设部认证的厂家供货,无合格证的安全帽禁止使用。b、安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能,使用中必须正确佩戴。(2)安全带a、采购安全带必须要有劳动保护研究所认可合格的产品。b、安全带应高挂低用(架子工除外),注意防止摆动碰撞,不准将绳打结使用,也不准将钩直接挂在安全网上使用,应挂在连接环上用,要选择在牢固构件上悬挂。c、安全带上的各种部件不得任意拆掉,更换新绳时要注意加绳套。(3)安全网a、安全网的技术要求必须符合GB572585的规定,方准进场使用。本工程使用由山东烟台华庆塑料制品有限公司生产的”华庆”牌,规格为1.8m6m,颜色为绿色的密目式安全立网。进场时要做防火试验。b、安全网在存放使用中,不得受有机化学物质污染或与其它可能引起磨损的物品相混,当发现污染应进行冲洗,洗后自然干燥,使用中要防止电焊火花掉在网上。c、安全网拆除后要洗净捆好,放在通风、遮光、隔热的地方,禁止使用钩子搬运。框架工程二次结构砌筑施工方案XX工程公司年月日目录一、编制依据1二、工程概况1三、施工部署2四、施工准备3五、小型空心混凝土砌块隔墙施工4六、质量保证措施15七、安全文明施工措施16八、成品保护措施16九、环境保护措施16附图一:外用电梯位置示意图17一、编制依据13工程设计变更及洽商标准规范编号标准规范名称GB50300- 建筑工程施工质量验收统一标准GB50203- 砌体工程施工质量验收规范GB50210- 建筑装饰装修工程质量验收规范DBJ01-51- 建筑工程资料管理规程DBJ/T 01-26- 建筑安装分项工程施工工艺规程88JZ16( )填充GZL保温轻集料砌块图集02SG614框架结构填充小型空心砌块墙体结构构造京94SJ19框架结构填充空心砌块构造图集二、工程概况21设计概况非承重内隔墙、外围护墙全部采用填充GZL保温轻集料砌块砌筑,填充墙的厚度有240mm、140mm、90mm等规格,其中240mm厚填充墙主要为外围护墙及部分内隔墙,140mm厚填充墙主要为内隔墙,90mm厚填充墙主要为厕所卫生间隔墙。填充墙依据填充GZL保温轻集料砌块图集(88JZ16)砌筑,砌筑砂浆为M5水泥混合砂浆,GZL轻集料砌块强度等级为MU3.5,密度800kg/m3,砌体底部及顶部斜砌使用的烧结页岩砖强度等级为MU10,砌体结构中圈梁、构造柱、配筋带、抱框柱混凝土强度等级为C20。22工程难点221室内主要为90mm、140mm厚砌块填充墙,墙体较薄,砌筑质量不易保证;222楼层层高相对较高:一层层高4.1 m;二-四层层高3.6m;五层层高3.7 m,砌筑困难,质量不易保证;223门窗洞口较多、小开间房间较多,导致抱框柱、构造柱、过梁等较多,给砌筑造成困难,质量不容易保证;224填充墙与混凝土柱、梁、板接缝多,接触面易开裂。三、施工部署31质量目标本工程质量目标为合格。二次结构工程的质量目标为:各分项工程合格率100%。32施工顺序根据现场实际情况,二次结构整体施工先后顺序为:从下向上,首层拆模后即进行一层砌筑,之后是二-五层砌筑。二次结构砌筑前先做样板墙及样板间,经建设、监理、施工单位三方验收合格后方可进行全面施工。33施工准备工作任务划分34劳动力配置劳动力均衡需求量如下:序号工种人数1钢筋工122瓦工603木工204抹灰工505水电工2035机械配置序号名称数量备注1物料提升架1部2混凝土搅拌机1台3砂浆搅拌机1台36材料进场及存放361所有材料按计划进场,材料股负责及时供应。材料进场后由工长、技术员、质检员同时验收,合格后方可使用,有复试要求的经试验合格后方可使用于工程中。362水泥、砂、石、轻集料砌块等材料按现场平面布置图堆放。37施工进度计划 .7.5 .7.31-1.2米以上基础及首层砌筑施工。 .7.4 .7.15二层二次结构施工。 .7.12 .7.23三层二次结构施工。 .7.20 .7.31四层二次结构施工。 .8.1 .8.12五层二次结构施工。38施工现场平面布置二次结构施工时主体结构施工还未完毕,现场重新按照装修施工需要进行布置,但尽量利用现有的水、电、消防等设施及现场硬化路面。在主楼北侧中间位置设置一部物料提升架,具体位置见附图一。四、施工准备41 技术准备工作411 专业技术人员熟悉图纸,对于图纸有问题的地方及时与设计联系解决。412 编制主要材料及机具的需用计划,物资设备部门按计划分批按时组织进场。413 专业技术人员编制分项工程技术交底,并及时向工长及施工人员进行图纸及分项工程技术交底。414 外管部门做好劳动力计划,并组织评审及选择工作。42 施工准备工作421 现场临时用电 由甲方提供的变压器接入的现场总配电箱位于现场北侧,本工程采用TNS三项五线制供电系统,在1、6、12、18层设置二级电箱,各施工楼层设流动箱,以满足装修用电。为了保证外用电梯的正常使用,外用电梯用电采用独立电源供电。422 现场临时上下水 在现场办公楼东北角挖一水井并设消防泵房,消防水管DN100既作为施工供水又作为消防供水,现场设消火栓井6座,呈环形布置,用于现场消防,生活用水用DN50管道。公寓楼设DN100消防立管两道,在每层设球筏供楼内施工用水。五、GZL轻集料保温砌块隔墙施工5.1材料准备本工程所选用的砌块材料必须是优质产品,砌块龄期宜大于35d,而且不得小于28d。进场时必须提供材料的准用证、出厂合格证及检测报告,先进行严格仔细的外观检查,符合规范规定后才准入场。进场后,按规范规定进行现场取样,送到检测部门进行检测,检测合格达到设计或规范要求的指标,并报监理批准后方准使用。所用的水泥必须有出厂合格证和检测报告,经北京市建委备案,并要按规范要求进行进场复试,复试合格报监理批准后方可使用。施工中所用的砂浆必须按照设计要求进行配合比试配,按照试配的配合比进行搅拌,并留好试块,按规定送试。5.2填充墙砌筑5.2.1操作工艺工艺流程基层清理 放线 打孔、植筋 绑扎构造柱筋,甩墙拉筋 钢筋验收 砌体砌筑 支构造柱、配筋带、抱框模板 混凝土浇筑 剩余砌体砌筑及顶部处理 砌体验收施工要求轻集料保温砌块隔墙与主体结构要进行有效拉结,在连接处从楼板面起第一道拉结筋高度为600mm,以后每600mm一道,拉结筋采用26,拉结筋、配筋带及构造柱采用环氧树脂胶植筋,拉结筋植入深度为80mm,配筋带及构造柱植入深度为100mm。拉结筋伸入隔墙长度为700mm。在门窗洞顶标高处、窗台标高处、无门窗洞处在墙高1/2处设置通长混凝土120mm高同墙厚的混凝土配筋带,配筋410,水平筋6200,详见图1。图1 拉结筋及配筋带拉结作法详图建筑隔墙过梁位置见建筑施工图,过梁宽同墙宽,高度及配筋详见下表1。过梁采取现浇方法施工。表1序号梁跨度L(mm)过梁长度梁高上筋下筋箍筋1L1000L+50012021221261002 L1000L+500180212312615032500L L+500240212216615043000L2500L+700300214314615053500L3000L+7003002143168200注:1、当砌体墙厚120mm时在墙中间位置可只设置16500。 2、当过梁高度不符合砌块模数时,可用普通砖补齐。在填充墙的拐角处、T字形接头处、墙体端头处、沿墙长每4米处按设计要求设置构造柱,构造柱尺寸为墙厚240mm,柱主筋为412,柱箍筋6200,构造柱与上下结构进行连接,连接方式同拉接筋。构造柱主筋采取绑扎搭接方式,搭接长度为48.3d(600mm),沿构造柱高度每600mm预留26向墙内各伸出1000mm,详见图2、图3。图2 填充墙构造柱与砌体拉结筋作法 图3 填充墙构造柱与主体结构拉结作法室内隔墙门洞口两侧设置抱框,门洞口宽度1.8m时及2.1m时的抱框、过梁及配筋带作法见图4、图5。图4 门洞口宽度1.8m时洞口及抱框做法图5 门洞口宽度2.1m时洞口及抱框做法(通顶)在墙体门窗洞顶标高处及窗台标高处设通长钢筋混凝土现浇带,宽同墙厚,高为120mm,主筋为410,箍筋为6200;无门窗洞的墙体在墙高1/2处设通长钢筋混凝土现浇带,截面配筋同上,现浇带与主体结构的连接做法同构造柱与主体结构的连接做法。过梁、构造柱、圈梁、配筋带模板应根据过梁、构造柱、圈梁、配筋带长度、高度采用周转过的旧多层板提前加工备用。模板采用卡具和100100mm方木加固。在隔墙施工时,与混凝土剪力墙连接的陶粒隔墙砌块尺寸应比混凝土墙薄3cm,作为后期抹灰预留厚度。隔墙砌筑时砌块底部朝上,以便坐浆和浇筑混凝土配筋带,窗洞口两侧砌块无槽一端面向洞口,窗框固定点处需使用预制混凝土锚固块砌筑。砌块应错缝搭接,搭接长度不小于90mm,灰缝高度10mm,构造柱部位采用马牙茬砌筑,马牙茬长度100mm。填充墙砌至接近梁、板底时,应留一定的空隙,待填充墙砌筑完并至少间隔7天后,再用页岩砖斜砌挤紧,并用砂浆塞实。90mm隔墙顶部无法采用斜砌时设压顶混凝土带,压顶混凝土带高度50-100mm,先在梁、板底固定8膨胀螺栓,间距1000mm,再用通长6与膨胀螺栓焊接,最后用豆石混凝土塞实在隔墙施工前由技术人员做好排版图及技术交底详细传达给施工班组,并严格实施。5.2.2施工技术措施测量人员在结构楼板上和框柱上放出轴线及水平标高线,砌筑施工人员根据图纸和轴线弹好墙体边线及门窗洞口位置线。砌筑前应根据砌筑工程量及砌块模数制作皮数杆。墙体砌筑时应单面挂线,随着砌体的增高要随时用靠尺校正平整度、垂直度,保证墙体垂直、平整,不允许砸砖修墙。每天砌筑高度不得大于1.8m。在砌筑砂浆终凝前时间内,应将灰缝刮平。砌筑砂浆不准使用已经初凝的砂浆,且使用过程中不准随便加水,搅拌后的砂浆要尽快在短时间内用完,避免时间过长,砂浆凝固。在浇筑圈梁、过梁、构造柱及配筋带、抱框混凝土时,要注意保证钢筋的保护层及钢筋的位置正确,混凝土要经过振捣棒和敲击方式进行振捣,保证混凝土密实。水电专业作管应采用云石机切槽,隐检完毕后通知土建用干硬性豆石混凝土塞实、填满,抹灰前表面钉钢板网作加强处理。5.2.3、质量标准保证项目: 砌块的品种、规格、强度必须符合设计要求,有出厂合格证、试验报告。 砂浆品种必须符合设计要求,强度必须符合下列规定: A、同品种、同强度等级砂浆各组试块平均强度不小于fm,k。 B、任意一组试块强度不小于0.5fm,k。 C、砌体水平灰缝砂浆饱满,立缝填塞密实。 D、转角处严禁留直槎,其它部位应留斜槎。 基本项目: 上下砌块错缝,块体搭砌长度90mm,竖向通缝不大于2皮。 接槎处砂浆密实,砖缝平直,接槎处水平灰缝小于5mm或有透亮缺陷的不超过5个。拉结筋、构造柱、现浇钢筋混凝土带、抱框等均符合设计要求。允许偏差项目,见下表:序号顶目允许偏差 (mm)检 查 方 法1轴线位移10拉线尺量检查2垂直度10m5吊线、尺量检查3表面平整度8用2m靠尺,楔形尺检查4水平灰缝平直度10拉10m线,尺量检查5门窗洞口宽度(后塞口)高度5尺量检查6水平灰缝厚度2与皮数杆比较尺量检查7构造柱、配筋带、抱框等截面+10尺量检查8外墙窗口位置上下偏移20用经纬仪或吊线检查,以底层窗口为准5.2.4应注意的质量问题砂浆强度不够:注意不使用过期水泥,计量要准确,保证搅拌时间,砂浆试块的制作、养护、试压应符合规定。 墙体顶面不平直:砌到顶部时不好使线,墙体容易里出外进,应在梁底或板底弹出墙边线,认真按线砌筑,以保证墙体顶部平直通顺。 砌体墙后剔凿:预留孔洞、预埋件应预留、预埋,防止后剔凿,以免影响质量。拉结筋不合砖行:拉结筋经常不能与砖行灰缝吻合,应预先计算砖行模数、位置、标高,依此进行植筋,不应将拉结筋弯折使用。锚固在墙、柱内的拉结筋任意弯折、切断:应注意保护,不允许任意弯折或切断。5.2.5工程试验P.S 32.5水泥进场使用前,应分批对其强度、安定性等项目进行复验。检验批应以同一生产厂家、同一批次每200吨为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月时,应复查试验,并按其结果使用。砂浆用砂不得含有有害杂物。砂浆用砂的含泥量应满足:水泥砂浆和强度等级不小于M5的水泥砂浆、混合砂浆,不应超过5%。轻集料砌块和砂浆的强度等级必须符合设计要求,抽检数量:每一生产厂家,每1万块小砌块至少应抽检一组。每一楼层且不超过250m3砌体的砌筑砂浆,做两组试块,每台搅拌机应至少抽检一次。每层留置构造柱、过梁混凝土试块一组。5.3填充墙墙面抹灰本工程框架填充墙、室内隔墙表面需要进行抹灰,抹灰应在砌筑完成28d后进行。洞口填充墙要用靠尺进行检查,确定其抹灰层厚度,用托线板及铝合金大杠控制进行墙面贴灰饼,并做好冲筋工作,抹灰前墙面清理干净并浇水湿润。砌块墙与混凝土墙柱接缝处要先对混凝土墙剔凿,沿接缝弹线,剔凿区宽150mm,深度达到砌块墙面,抹灰前在此处钉300mm宽的钢丝网,防止抹灰开裂。5.3.1操作工艺工艺流程:基层清理吊直、套方、找规矩墙面冲筋作护角抹底灰抹中层灰抹罩面灰墙面抹水泥砂浆:基层处理:首先将凸出的舌头灰刮净,对松动、灰浆不饱满的接缝及梁、板下的顶头缝,用内掺水重20众霸胶的1:3水泥砂浆填塞密实,用扫帚将墙面清扫干净并浇水湿润,浇水量以水分渗入砌块深度810mm为宜,且浇水应在抹灰前一天进行。吊直、套方、找规矩、贴灰饼:根据基层表面平整、垂直情况,检查后确定抹灰层厚度(不少于7mm)。墙面凹度较大进要分层操作。用线坠、方尺、拉通线等方法贴灰饼,先在1.8m高度做上灰饼,踢脚板上口做下灰饼,用拖线板找好垂直,灰饼宜用1:3水泥砂浆做成5cm见方,水平距离1.2m1.5m左右。墙面冲筋(设置标筋):根据灰饼用与抹灰层相同的1:3水泥砂浆冲筋(标筋),冲筋的根数应根据房间的高度或宽度来决定,筋宽5cm左右。做护角:根据灰饼和冲筋首先应把门窗口角和墙面、柱面阳角抹出水泥护角,用1:2.5水泥砂浆或1:0.3:2.5水泥混合砂浆作明护角,其高度不应低于2m,每侧宽度不小于50mm。在抹水泥护角的同时,用1:3水泥砂浆分二遍抹好门窗口边及贴脸底子灰。抹底灰:在抹灰前用水将墙面浇透,在混凝土面湿润的情况,先刷众霸胶素水泥浆一道(内掺水重10%的众霸胶,随刷随打底,底灰采用1:3水泥砂浆)打底,厚度为13mm,每遍厚度宜在5-7mm,应分层分遍与所冲筋抹平,用大杠刮平找直,木抹子搓平搓毛。抹水泥砂浆罩面灰:底层砂浆抹好后第二天,先将墙面湿润后,即可进行抹罩面灰工作。罩灰采用1:2.5水泥砂浆,厚度为58mm左右,抹灰前先刮素水泥浆一道,紧跟抹罩面灰,用大杠刮平找直,用铁抹子压实压光。532质量要求保证项目 室内填充墙抹灰所用的材料品种、质量必须符合设计要求和现行材料标准的规定。 各抹灰层之间及抹灰层与基体之间必须粘结牢固。无脱层、空鼓、裂缝(风裂除外)等缺陷。基本项目抹灰表面光滑、洁净,颜色均匀,无抹纹,线角和灰线平直方正,清晰、美观。护角材料、高度符合施工规范规定,表面光滑、平顺;门窗框与墙体间缝隙塞密实,表面平整。 孔洞、槽、盒和管道后面的抹灰表面:尺寸正确,边缘整齐、光滑,管道后面平整。允许偏差项目序号项目允许偏差(mm)检验方法1立面垂直3用2m托线板检查2表面平整2用2m靠尺和楔形尺检查3阴阳角垂直2用2m拖线板检查4阴阳角方正2用20cm方尺和楔形尺检查5分格条(缝)平直拉5m小线和尺量检查应注意的质量问题门窗洞口、墙面、踢脚板、墙裙上口抹灰空鼓裂缝:a基层清理不干净或处理不当:墙面浇水不透,抹灰后砂浆中的水分很快被基层(或底灰)吸收,影响粘结力。应认真清理和提前浇水。b基层偏差较大,一次抹灰层过厚,干缩较大产生裂缝。应分层赶平,每遍厚度宜为79mm。c配制的砂浆和原材料质量不符合要求或使用不当,要加强对原材料和材料使用部位的管理。 抹灰面层起泡、有抹纹: a抹灰罩面灰后,压光工作跟得太紧,灰没有收水,故压光后产生起泡现象。 b底灰过分干燥,抹罩面灰后,水分很快被底灰吸收,故压光时容易出现抹纹或漏压。 填充墙与主体结构接缝处易产生通缝:不同材质或施工缝处应做防裂处理,如加钢丝网等,处理经隐检合格后须方可施工。抹灰面不平,阴阳角不垂直、不方正:抹灰前要认真挂线、做灰饼和冲筋,使冲筋交圈,阴阳角处也要冲筋,顺杠、找规矩。门窗洞口、墙面、踢脚板、墙裙等抹罩面灰接槎明显或颜色不一致:抹罩面灰要留施工缝时,注意要尽量留在分格条、阴角处和门窗框边部;室内如遇施工洞口时,可采用甩整面墙的办法。管道后抹灰不平、不光、管要空裂等:应按规范安放过墙套管,管后抹灰准备专用工具(鸭嘴铁抹子),工作细致即能克服。水泥面层无强度、表面不实:水泥早期脱水或使用过夜灰造成,要加强管理。六、质量保证措施61在二次结构工程施工前由技术人员认真审图,明确工程施工中的各项做法和细部节点处理方法,在技术交底中重点突出细部施工工艺,并严格按照其执行,以保证工程质量。62对于施工过程中采用的新材料、新工艺等严格控制原材料质量、施工工艺流程,并加强施工过程的中间检查和控制。63工程技术人员对于工程中容易出现的质量通病提前进行总结分析,针对本工程提出解决方案,在施工过程中严格控制。64在各分项施工前,由工长根据施工方案对操作班组长进行详细的技术交底。65制定详细的施工过程质量奖罚细则,认真执行自检、交接检制度,定期检查,奖优罚劣。66在各项施工中,工长严格进行过程控制,每道工序必须经过项目技术质量科验收合格后方可进行下步工序。67分层、分部位进行施工、交验,保证工程施工工序的有序性,在保证质量的前提下加快进度。七、安全文明施工措施71材料的码放:各种材料进场后,经检验合格后,码放在指定的存放区,易燃物区内应设有完善的防火灭火措施。72进入施工现场必须戴好安全帽,高空作业必须系好安全带。73施工现场不许吸烟,电气焊等明火作业开用火证,并应有灭火措施。74施工中,楼梯口、电梯口、预留洞、出入口必须做好有效防护。75现场材料必须按照平面布置图进行整齐堆放,严格按照城建集团现场施工管理方法执行。76操作工人严格执行”活完料净场地清”,并设专人、定时地进行场地清理、洒水工作,保持现场清洁。八、成品保护措施81每道工序必须做好成品保护,严禁本工序施工污染上一道工序。82在搬运轻质易碎材料时,轻拿轻放防止材料损坏。83施工过程中水电与土建进行有效配合,避免成品破坏。84关键部位搭设临时防护,防止操作工人上去破坏成品。九、环境保护措施91现场施工道路、办公区每天进行清扫,洒水降尘。9.2禁止摔砸轻集料砌块,减少破损量。对破损砌块进行挑选使用,废弃的碎块用小推车运至封闭垃圾站统一处理。9.3生活区专人管理,烟尘、噪音、卫生等均符合国家有关规定,油污水经处理后排放。附图一:外用电梯位置示意图 1#施工电梯位置示意图 2#施工电梯位置示意图君悦财富广场期工程墙体施工方案江苏中厦集团有限公司连云港新浦分公司墙 体 砌 筑 施 工 方 案第一章 工程简介一工程概况1、1建筑概况本工程为连云港君悦财富广场期工程(5#、6#、7#、8#楼),位于江苏省连云港市新浦区。巨龙南路66#,北侧为乐天玛特商场,南侧为绿园南路。建设用地面积13645。总建筑面积为75000。 二期工程由二栋高层住宅组成,二期工程由二幢高层住宅组成,为剪力墙结构,均有地下室。6#楼建筑高度为99.25 m,建筑面积为29316.60,地上34层、层高2.90 m,地下1层;8#楼建筑高度为99.25 m,建筑面积为29638.10,地上34层、层高2.90 m,地下1层 ;5#楼为框架结构,二层,一层层高5.80 m,二层层高2.90 m,建筑面积为3274.30;7#楼为框架结构,四层,一层层高5.80 m,二层以上层高2.90 m,建筑面积为3621.10。1、2 结构概况住宅楼主楼采用剪力墙结构,层高为2.9米,局部底层为架空层,层高为5.8米,楼板厚为120,卫生间和阳台楼板厚为100。墙剪力墙厚为200、250。主要结构材料:混凝土强度等级:C30、C40、C30S8、 C40S8抗渗;钢筋:HRB400、HRB335、HPB235。墙体主要材料:0.000以上外墙填充墙为MU3.50的200厚混凝土小型空心砌块、内墙填充墙为B06级A5.0 的200厚加气混凝土砌块,砂浆强度等级Mb5.0混合砂浆;0.000以下内墙填充墙为MU7.5的200厚混凝土混凝土小型空心砌块,砂浆强度等级Mb7.50水泥砂浆;0.000以上内隔墙为MU3.50的100厚混凝土小型空心砌块,砂浆强度等级Mb5.0混合砂浆。二、周边环境本工程为连云港君悦财富广场期工程(5#、6#、7#、8#楼),位于江苏省连云港市新浦区。西侧为巨龙南路66#,北侧为乐天玛特商场,南侧为绿
