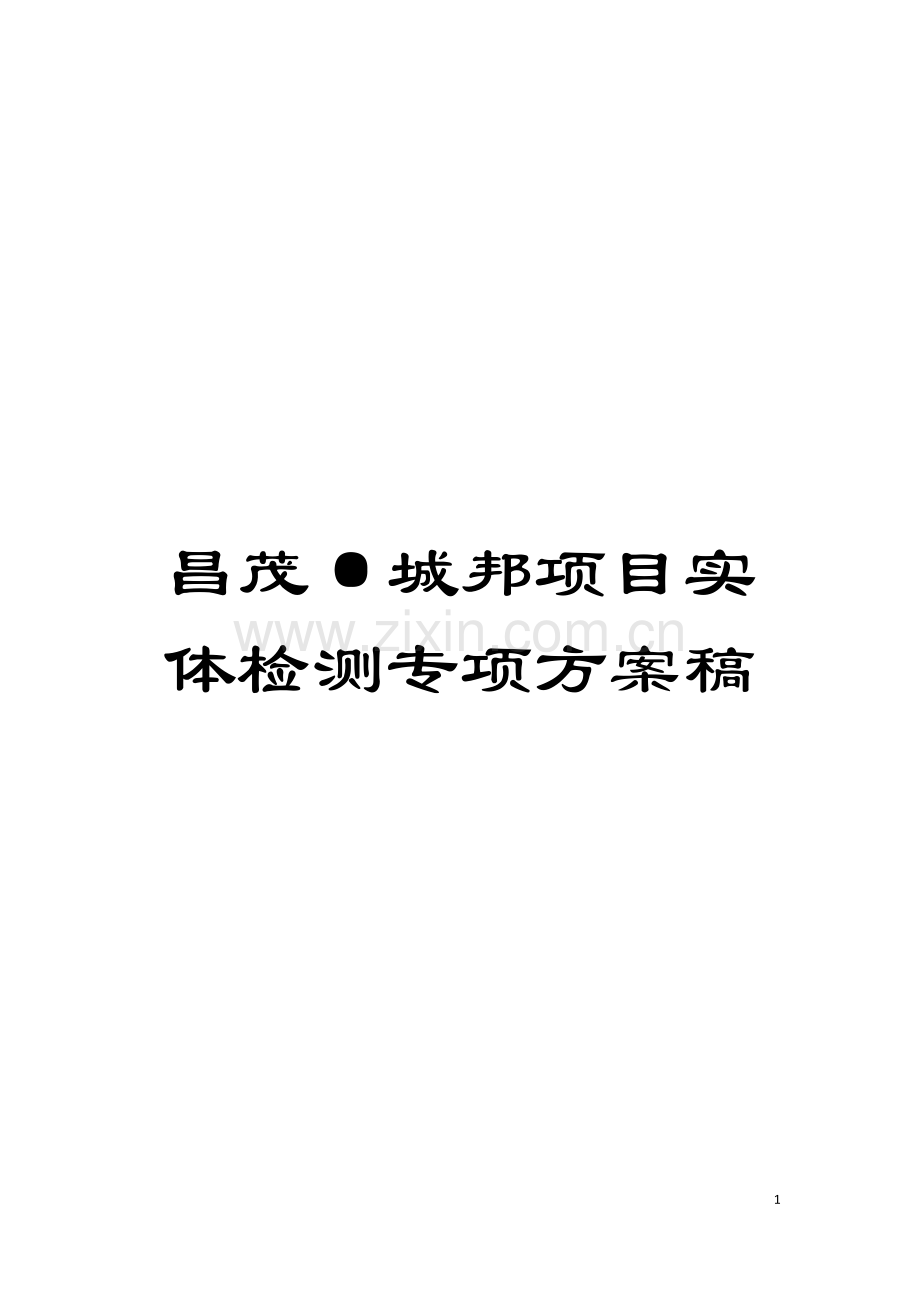

昌茂·城邦项目实体检测专项方案稿

38

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

昌茂·朝庭(城邦) 商住楼
结构实体检测方案

编 制 人: 黄 涛

审 核 人: 袁 振 飞

审 批 人: 黄 雷

编制单位: 江苏南通二建集团有限公司

编制日期: 2月25日
实体检测方案报审表
工程名称: 昌茂·朝庭(城邦) 商住楼 编号:
致: 云南世博建设监理有限公司
我方已根据施工合同的有关规定完成了昌茂·朝庭(城邦) 商住楼《结构实体检测专项方案》的编制, 并经我单位上级技术负责人审查批准, 请予以审查。
附: 昌茂·朝庭《结构实体检测专项方案》

承包单位( 章)
项目经理
日 期
专业工程师审查意见:

专业监理工程师
日 期
项目总监审核意见:

项目监理机构
项 目 总 监
日 期

目 录

一、 编制依据 5
二、 工程概况 5
三、 主体结构实体检测要求 6
3.１ 检测依据和规定 6
3.2 结构实体检验的项目、 方法、 依据 7
3.3 结构实体检验抽样层数及部位 7
3.4 结构实体抗压强度检验抽样数量 7
四、 结构实体检验的抽样层数及部位 8
4.1 1#楼实体检测 8
回弹法1#楼混凝土抗压强度检测 8
1#楼现浇楼板厚度检测 9
扫描法1#楼钢筋保护层 9
4.2 2、 3、 4#楼实体检测 10
回弹法2、 3、 4#楼混凝土抗压强度检测 10
2、 3、 4#楼现浇楼板厚度检测 11
扫描法2、 3、 4#楼钢筋保护层 11
4.3 5#楼实体检测 12
回弹法5#楼混凝土抗压强度检测 12
5#楼现浇楼板厚度检测 12
扫描法5#楼钢筋保护层 13
4.4 6、 7#楼实体检测 14
回弹法6、 7#楼混凝土抗压强度检测 14
6、 7#楼现浇楼板厚度检测 15
扫描法6、 7#楼钢筋保护层 15
4.5 8#楼实体检测 16
回弹法8#楼混凝土抗压强度检测 16
8#楼现浇楼板厚度检测 17
扫描法8#楼钢筋保护层 17
4.6 9#楼实体检测 18
回弹法9#楼混凝土抗压强度检测 18
9#楼现浇楼板厚度检测 19
扫描法9#楼钢筋保护层 19
4.7 10、 12#楼实体检测 20
回弹法10、 12#楼混凝土抗压强度检测 20
10、 12#楼现浇楼板厚度检测 21
扫描法10、 12#楼钢筋保护层 21
4.8 11#楼实体检测 22
回弹法11#楼混凝土抗压强度检测 22
11#楼现浇楼板厚度检测 23
扫描法11#楼钢筋保护层 23
4.9 13#楼实体检测 24
回弹法13#楼混凝土抗压强度检测 24
13#楼现浇楼板厚度检测 25
扫描法13#楼钢筋保护层 25
五、 地下室结构实体检测 26
5.1 地下室回弹法结构实体检测 26
5.1.1回弹法2#、 3#、 4#楼检测部位 26
5.1.2回弹法9#楼检测部位 26
5.1.3车库层回弹法检测部位 27
5.1.4回弹法10#楼检测部位 27
5.2 地下室钢筋保护层抽测检测 28
5.2.1扫描法2#、 3#、 4#楼检测部位 28
5.2.2扫描法9#、 13#楼检测部位 29
5.2.3扫描法10#楼检测部位 29
5.2.4扫描法11#、 12#楼检测部位 29
5.2.5车库层扫描检测部位 30
5.3 地下室-2层顶板钻孔尺量法楼板厚度检测 30
六、 不合格结果的处理方法 30
6.1单个构件不合格结果的处理方法 30
6.2保护层和现浇楼板厚度不合格结果的处理方法 30
6.3不合格结果的处理方法 30

结构实体检测专项方案
一、 编制依据
1、 昌茂·朝庭(城邦)项目施工组织设计。
2、 海南珠江建筑设计院设计的本工程施工图纸。
3、 国家及海南省现行的施工及验收规范、 操作规程、 验收标准。
4、 海南省及海口工程建设现行有关指令性文件规定。
6、 «关于执行海口市建筑工程结构实体检验和市政基础设施工程实体检验暂行规定的通知»
7、 回弹法检测混凝土抗压强度技术规程( JGJ/T23- )
8、 混凝土结构工程施工质量验收规范( GB50204- ) 。
9、 公司管理体系文件及公司技术标准: 《质量手册》和《程序文件汇编》
10、 我公司同类工程施工经验。
二、 工程概况
拟建本工程昌茂·朝庭(城邦)工程项目, 位于海南省海口市椰海大道与迎宾大道交叉口西北角, 距东环动车东站500米, 南临椰海大道, 西侧临在建住宅区工地, 北临山高村。设计小区车行主入口北侧规划路; 小区次入口和人行出入口在椰海大道北侧, 其交通便捷、 地理位置自然环境优越。
拟建13栋单体住宅楼 (编号为1#～13#)。由4栋18+1层、 2栋22层、 2栋23层、 2栋25层、 3栋26层住宅楼。1#楼设2层裙房(裙房3)及会所、 5#～8#楼设2栋2层裙房(裙房1、 裙房2)和1个2层地下车库组成, 住宅楼设计层高3.00米, 本工程±0.00相当于总图绝对标高19.15m～19.30m。室内外高差0.45m。总规划用地面积为75198m2, 总建筑面积为197668.85m2, 其中地上建筑面积152132.3平米, 地下室面积47000平米, 主体结构为短肢剪力墙。楼栋平面布局呈”Y”字形状, 每层四户标准配置。

昌茂·朝庭(城邦)项目概况表

建设单位
海南昌茂企业(集团)有限公司
设计单位
海南珠江建筑设计院
勘察单位
海南水文地质工程地质勘察院
监理单位
云南世博工程建设监理有限责任公司
施工单位
江苏南通二建集团有限公司
楼栋号
建筑面积㎡
楼层数
标准层层高
建筑高度
地下室
1#楼
9686.31
22层
3m
68.4
无
2#楼
8904.6
18＋1层
3m
57.45
地下二层
3#楼
8904.6
18＋1层
3m
57.45
地下二层
4#楼
8904.6
18＋1层
3m
57.45
地下二层
5#楼
8680.85
22层
3m
69
无
6#楼
11284.13
25层
3m
78
无
7#楼
11284.13
25层
3m
78
无
8#楼
8213.74
18＋1层
3m
60
无
9#楼
13404.15
26层
3m
78.45
地下二层
10#楼
11009.39
23层
3m
69.45
地下二层
11#楼
12433.63
26层
3m
78.45
地下一层
12#楼
11009.39
23层
3m
69.45
地下一层
13#楼
1879.72
26层
3m
78.45
地下一层
基础类型
桩承台·下反梁·板式筏型基础
结构类型
短肢剪力墙结构
三、 主体结构实体检测要求
3.１ 检测依据和规定
按海口市建设工程质量安全监督站于 11月22日发布的«关于执行海口市建筑工程结构实体检验和市政基础设施工程实体检验暂行规定的通知»要求, 在结构实体检验过程中必须由总监理工程师组织施工项目部、 监理项目部相关人员见证下, 由建设单位委托的有资质检测机构按结构实体检验方案进行见证检测, 且实施过程由该项目的监督人员( 两人) 进行监督抽查。
3.2 结构实体检验的项目、 方法、 依据
实体检验项目( 1) : 混凝土抗压强度检测方法: 回弹法: 合格判定标准依据: 回弹法检测混凝土抗压强度技术规程( JGJ/T23- ) 。
实体检验项目( 2) : 混凝土现浇板厚度; 检测方法: 测厚仪或钻孔尺量法, 合格判定标准依据: 混凝土结构工程施工质量标准验收规范( GB50204- ) 。
实体检验项目( 3) : 钢筋保护层厚度; 检测方法: 可采用非破损法( 钢筋扫描仪) , 合格判定标准凭依据: 混凝土结构工程施工质量验收规范( GB50204- ) 附录E。
3.3 结构实体检验抽样层数及部位
详见本方案 四、 结构实体检验的抽样层数及部位
3.4 结构实体抗压强度检验抽样数量
根据«关于执行海口市建筑工程结构实体检验和市政基础设施工程实体检验暂行规定的通知»要求, 按以下规定进行检测:
3.4.1混凝土强度检测: 采用回强法检测
按建筑总层数的50%楼层进行抽测, 每个抽测层抽取不少于3个柱( 剪力墙) 构件和3个梁构件。当柱(剪力墙)构件超过40个时, 增加抽测构件数量按超出构件数量的10%抽取;当梁构件超过40个时, 增加抽测构件数量按超出构件数量的5%抽取。
3.4.2钢筋保护层: 采用非破损法(钢筋扫描仪)
钢筋保护层厚度检验按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件进行检测;当有悬挑构件时, 抽取的构件中悬挑梁类、 板类构件所占比例由不宜小于50%
3.4.3现浇楼板厚度检测: 采用测厚仪或钻孔尺量法
现浇楼板厚度检验按建筑总层数的50%楼层进行抽测, 每个抽测层按不同楼板厚度分别选择一块面积最大的板, 进行不少于3个测量点的检测, 屋面板厚度能够不进行检测。
3.4.4 本工程每栋楼每层 38根墙柱(剪力墙), 每层 70 条梁。按规定每个抽测层抽取3个墙柱构件和5个梁构件。【超出部份按5%增加抽测(70－40)×5%＝1.5, 取2条】

楼层剪力墙平面示意图
四、 结构实体检验的抽样层数及部位
4.1 1#楼实体检测
回弹法1#楼混凝土抗压强度检测
1#楼墙柱: 每层38根, 梁: 每层70条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
1号楼
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层墙柱
每检测楼层
4根
a-6/a-B~a-D
4/C~D
6/A~B
b-2/b-A~b-B
C40
1层墙
C35
3、 5、 7层墙
C30
9、 11、 13、 15、 17、 19、 21层墙
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶梁
每检测楼层
5条
a-3~a-6/a-D a-5/a-A~a-B A/4~6 9/A~B 8/D~E b-A/b-4~b-5
C30
按规定每40条检测3条; 超出部份按5%抽测
1#楼现浇楼板厚度检测
1号楼层数为22层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:
楼号
层数及部位
设计厚度
检测轴线
检测方法
1
1层顶板
120
a-A~a-B/a-6~a-7
b-2~b-4/b-B~b-D
A~B/6~8
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
A~B/6~8
测厚仪或钻孔尺量法
120
2~3/A~B
测厚仪或钻孔尺量法
100
b-3~b-5/b-B~b-C
扫描法1#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
1号楼层数为22层, 墙柱: 每层38根, 梁: 每层70条
层数及部位
检测部位轴线
设计厚度
( mm)
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层墙柱
a-6/a-B~a-D 4/C~D 6/A~B b-2/b-A~b-B
20
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶板
a-3~a-6/a-B~a-D a-7~a-8/a-A~a-B 9-10/A-B
b-2~b-4/b-A~b-B b-3~b-6/b-B~b-D
15
1层顶梁
a-3~a-6/a-D ( 2根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
3层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 5根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
5层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
7层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 4根) b-A/b-4~b-5( 5根)
20
9、 11、 13层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 4根) b-A/b-4~b-5( 5根)
20
15层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 5根) b-A/b-4~b-5( 4根)
20
17层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
19层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 2根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
21层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 2根) A/4~6 ( 2根) 9/A~B( 2根) 8/D~E( 3根) b-A/b-4~b-5( 2根)
20
注: 表中( 3根) 表示梁底主筋数
4.2 2、 3、 4#楼实体检测
回弹法2、 3、 4#楼混凝土抗压强度检测
2、 3、 4号楼墙柱: 每层37根, 梁: 每层68条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
2.3.4
1、 3、 5、 7、 9、 11、 13、 15、 17层墙柱
每检测楼层
4根
a-4/a-A~a-B a-7/a-A~a-B 8/C-D
7/f
C40
1、 3、 5、 7层墙
C35
9、 11、 13、 15、 17、 19层墙
1、 3、 5、 7、 9、 11、 13、 15、 17层顶梁
每检测楼层
5条
a-3~a-6/a-D a-5/a-A~a-B A/4~6 9/A~B 8/D~E b-A/b-4~b-5
C30
按规定每40条检测3条; 超出部份按5%抽测
2、 3、 4#楼现浇楼板厚度检测
2.3.4号楼层数为18＋1层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:
楼号
层数及部位
设计厚度
检测轴线
检测方法
2.3.4
1层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
3~6/A~C
测厚仪或钻孔尺量法
120
2~3/A~B
测厚仪或钻孔尺量法
100
a-6~a-7/a-B~a-D
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
3~6/A~C
测厚仪或钻孔尺量法
120
2~3/A~B
测厚仪或钻孔尺量法
100
a-6~a-7/a-B~a-D
测厚仪或钻孔尺量法
扫描法2、 3、 4#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
2.3.4号楼层数为18＋1层, 墙柱: 每层37根, 梁: 每层68条
层数及部位
检测部位轴线
设计厚度
( mm)
1、 3、 5、 7、 9、 11、 13、 15、 17层墙
a-4/a-A~a-B a-7/a-A~a-B 8/C-D 7/f
20
1、 3、 5、 7、 9、 11、 13、 15、 17层顶板
a-A~a-B/a-1~a-4 a-A~a-B/a-7~a-8 A~B/2~3 b-A~b-B/b-1~b-2 b-A~b-B/b-5~b-8
15
1层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 2根) 9/A~B( 3根) 8/D~E( 2根) b-A/b-4~b-5( 2根)
20
3层顶梁
a-3~a-6/a-D ( 2根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
5层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 5根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
7层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 4根) A/4~6 ( 4根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
9、 11、 13层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
15层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 3根) A/4~6( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
17层顶梁
a-3~a-6/a-D( 3根) a-5/a-A~a-B( 3根) A/4~6( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
19层顶梁
a-3~a-6/a-D( 3根) a-5/a-A~a-B( 3根) A/4~6( 2根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
注: 表中( 3根) 表示梁底主筋数
4.3 5#楼实体检测
回弹法5#楼混凝土抗压强度检测
5号楼墙柱: 每层38根, 梁: 每层70条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
5
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层墙柱
每检测楼层
4根
a-6/a-B~a-D 4/C~D 6/A~B b-2/b-A~b-B
C40
1. 层墙
C35
3.5.7层墙
C30
9.11.13.15.17.19.21层墙
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶梁
每检测楼层
5条
a-3~a-6/a-D a-5/a-A~a-B A/4~6 9/A~B 8/D~E
C30
按规定每40条检测3条; 超出部份按5%抽测
5#楼现浇楼板厚度检测
5号楼层数为22层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:

楼号
层数及部位
设计厚度
检测轴线
检测方法
5号楼
1层顶板
120
a-A~a-B/a-6~a-7
b-2~b-4/b-B~b-D
A~B/6~8
b-2~b-4/b-A~b-B
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
A~B/6~8
测厚仪或钻孔尺量法
120
2~3/A~B
测厚仪或钻孔尺量法
100
b-3~b-5/b-B~b-C
测厚仪或钻孔尺量法
扫描法5#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
5号楼层数为22层, 墙柱: 每层38根, 梁: 每层70条
层数及部位
检测部位轴线
设计厚度
( mm)
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层墙
a-6/a-B~a-D 4/C~D 6/A~B b-2/b-A~b-B
20
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶板
a-3~a-6/a-B~a-D a-7~a-8/a-A~a-B 9-10/A-B
b-2~b-4/b-A~b-B b-3~b-6/b-B~b-D
15
1层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 2根) b-A/b-4~b-5( 3根)
20
3、 5层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 5根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
7层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 5根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 4根) b-A/b-4~b-5( 5根)
20
9、 11、 13层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 4根) b-A/b-4~b-5( 5根)
20
15层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
17层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
19层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 2根) A/4~6 ( 3根) 9/A~B( 2根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
21层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 2根) A/4~6 ( 2根) 9/A~B( 2根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
注: 表中( 3根) 表示梁底主筋数
4.4 6、 7#楼实体检测
回弹法6、 7#楼混凝土抗压强度检测
6、 7号楼墙柱: 每层34根, 梁: 每层68条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
6.7
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层墙柱
每检测楼层
4根
a-6/a-C~a-D 2/B~C
4/A-B b-2/b-E~b-F
C40
1.3层墙
C35
5.7层墙
C30
9.11.13.15.17.19.21层墙
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层顶梁
每检测楼层
5条
a-3~a-5/a-E a-5/a-B~a-C A/2～4
6/B~C b-3~b-5/b-E
C30
按规定每40条检测3条; 超出部份按5%抽测

6、 7#楼现浇楼板厚度检测
6、 7号楼层数为25层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:
楼号
层数及部位
设计厚度
检测轴线
检测方法
6.7
1层顶板
150
3~5/C~D
测厚仪或钻孔尺量法
130
b-2~b-4/b-A~b-C
测厚仪或钻孔尺量法
100
b-3~b-5/b-C~b-E
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
3~6/A~C
测厚仪或钻孔尺量法
120
2~3/A~B
测厚仪或钻孔尺量法
100
a-6~a-7/a-B~a-D
测厚仪或钻孔尺量法

扫描法6、 7#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
6、 7号楼层数为25层, 墙柱: 每层34根, 梁: 每层68条
层数及部位
检测部位轴线
设计厚度
( mm)
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层墙
a-A~a-C/a-4 3/D 2/A~B b-A~b-B/b-2
20
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层顶板
a-4~a-6/a-C~a-E a-7~a-8/a-C~a-B A~B/1~2
b-2~b-4/b-C-b-E b-A~b-C/b-5~b-8
15
1层顶梁
a-5/a-B~a-C(3根) B/2～4( 4根) 4/A~B( 5根)
5～6/C~D(3根) b-2/b-B~b-C(3根) b-A/b-4~b-5(3根)
20
3层顶梁
a-3~a-5/a-E(3根) a-5/a-B~a-C(4根 ) A/2～4( 4根)
6/B~C( 4根) b-3~b-5/b-E(3根) b-A/b-4~b-5(3根)
20
5、 7、 9、 11、 13、 15
层顶梁
a-3~a-5/a-E(5根) a-5/a-B~a-C(4根 ) A/2～4( 5根)
6/B~C( 5根) b-3~b-5/b-E(5根) b-A/b-4~b-5(4根)
20
17、 19、 21、 23
层顶梁
a-3~a-5/a-E(3根) a-5/a-B~a-C(4根 ) A/2～4( 4根)
6/B~C( 4根) b-3~b-5/b-E(3根) b-A/b-4~b-5(4根)
20
25层顶梁
a-3~a-5/a-E(3根) a-5/a-B~a-C(2根 ) A/2～4( 4根)
6/B~C( 4根) b-3~b-5/b-E(3根) b-A/b-4~b-5(4根)
20
注: 表中( 3根) 表示梁底主筋数
4.5 8#楼实体检测
回弹法8#楼混凝土抗压强度检测
8号楼墙柱: 每层37根, 梁: 每层68条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
8
1.3.5.7.9.11.
13.15.17层墙柱
每检测楼层
4根
a-6/a-B~a-D 4/C~D 6/A~B b-2/b-A~b-B
C35
1.3.5.7层墙
C30
9.11.13.15.17层墙
1.3.5.7.9.11.
13.15.17层顶梁
每检测楼层
5条
a-3~a-6/a-D a-5/a-A~a-B A/4~6
9/A~B 8/D~E
C30
按规定每40条检测3条; 超出部份按5%抽测

8#楼现浇楼板厚度检测
8号楼层数为18＋1层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:
楼号
层数及部位
设计厚度
检测轴线
检测方法
8号楼
1层顶板
120
A~B/4~6 5~6/E~F
测厚仪或钻孔尺量法
100
a-6~a-7/a-B~a-D
b-2~b-3/b-B~b-D
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17、 19、 21层顶板
150
5~7/E~F
测厚仪或钻孔尺量法
130
A~B/6~9
测厚仪或钻孔尺量法
120
b-5~b-8/b-A~b-B
测厚仪或钻孔尺量法
100
b-3~b-5/b-B~b-D

扫描法8#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
8号楼层数为18＋1层, 墙柱: 每层37根, 梁: 每层68条
层数及部位
检测部位轴线
设计厚度
( mm)
1.3.5.7.9.11.13.
15.17.19层墙
a-6/a-B~a-D 4/C~D 6/A~B b-2/b-A~b-B
20
1.3.5.7.9.11.13.
15.17.19层顶板
a-4~a-6/a-B~a-D a-7~a-8/a-A~a-B 9-10/A-B
b-2~b-4/b-A~b-B b-3~b-6/b-B~b-D
15
1层顶梁
a-3~a-6/a-D ( 2根) a-5/a-A~a-B( 3根) A/4~6 ( 6根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
3层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 5根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
5层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 5根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
7、 9、 11层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 4根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 5根)
20
13层顶梁
a-3~a-6/a-D ( 4根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
15层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 4根)
20
17层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 3根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 3根)
20
19层顶梁
a-3~a-6/a-D ( 3根) a-5/a-A~a-B( 3根) A/4~6 ( 2根) 9/A~B( 3根) 8/D~E( 3根) b-A/b-4~b-5( 2根)
20
注: 表中( 3根) 表示梁底主筋数
4.6 9#楼实体检测
回弹法9#楼混凝土抗压强度检测
9号楼墙柱: 每层37根, 梁: 每层68条
楼号
层数及部位
检测数量
检测部位轴线
设计强度
备注
9号楼
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层墙柱
每检测楼层
4根
a-3/a-E~a-G a-7/a-B~a-C 6/A~B
8/D~E
C40
1.3层墙
C35
5.7.9.11.13.15.17层墙
C30
19.21.23.25层墙
1、 3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层顶梁
每检测楼层
5条
a-G/a-2~a-3 a-B/a-5~a-7 A/4~6 8/D~E b-A/b-2~b-4
C30
按规定每40条检测3条; 超出部份按5%抽测
9#楼现浇楼板厚度检测
9号楼层数为26层, 按建筑总层数的50%楼层进行抽测每个抽测层按不同楼厚度分别选择一块面积最大的板, 检测3个测点, 屋面板不进行检测, 具体抽测部位如下:
楼号
层数及部位
设计厚度
检测轴线
检测方法
9
1层顶板
150
5~6/E~F
测厚仪或钻孔尺量法
130
a-5~a-7/a-B~a-D
测厚仪或钻孔尺量法
120
a-2~a-3/a-A~a-C
测厚仪或钻孔尺量法
100
b-2~b-3/b-D~b-F
测厚仪或钻孔尺量法
3、 5、 7、 9、 11、 13、 15、 17、 19、 21、 23、 25层顶板
150
5~6/E~F
测厚仪或钻孔尺量法
130
a-5~a-7/a-B~a-D
测厚仪或钻孔尺量法
120
a-2~a-3/a-A~a-C
测厚仪或钻孔尺量法
100
b-2~b-3/b-D~b-F
测厚仪或钻孔尺量法

扫描法9#楼钢筋保护层
按建筑总层数的50%楼层进行抽测, 每个抽测层按柱(剪力墙)、 梁、 板类构件, 各抽取构件数量的2%且不少于5个构件检测;具体抽测部位及数量如下:
9号楼层数为26层,
