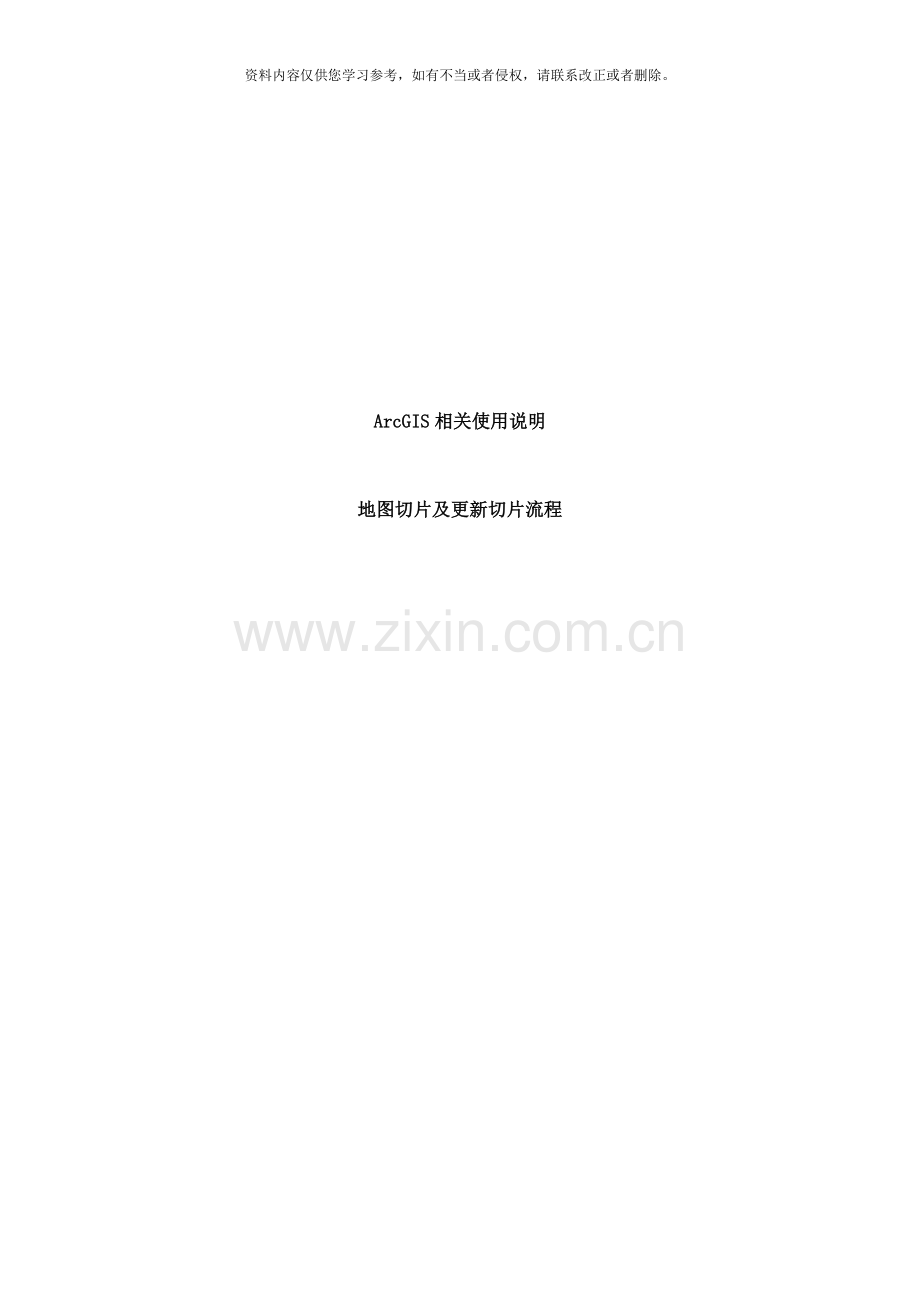

ArcGIS相关使用说明

地图切片及更新切片流程

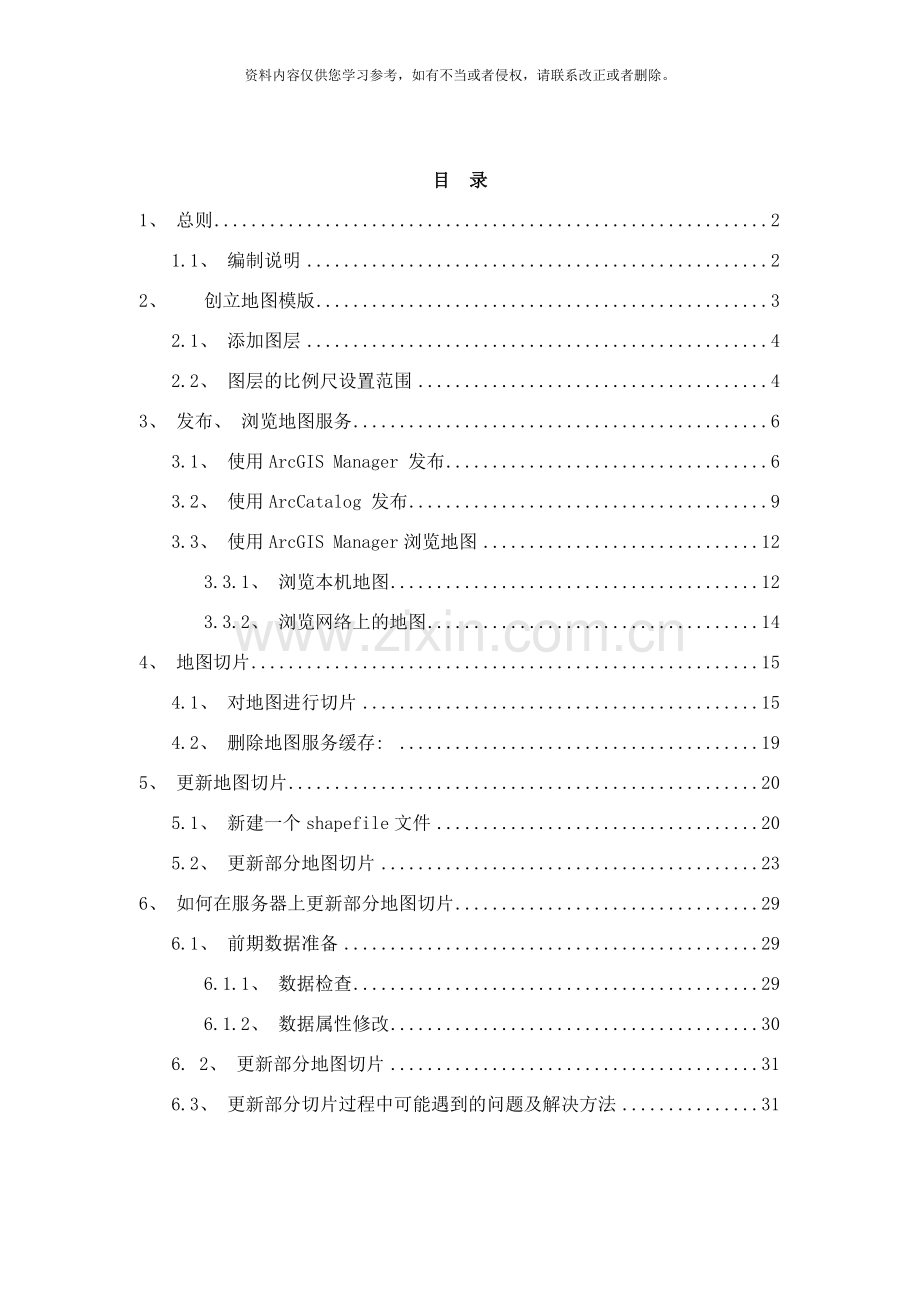

目 录
1、 总则 2
1.1、 编制说明 2
2、 创立地图模版 3
2.1、 添加图层 4
2.2、 图层的比例尺设置范围 4
3、 发布、 浏览地图服务 6
3.1、 使用ArcGIS Manager 发布 6
3.2、 使用ArcCatalog 发布 9
3.3、 使用ArcGIS Manager浏览地图 12
3.3.1、 浏览本机地图 12
3.3.2、 浏览网络上的地图 14
4、 地图切片 15
4.1、 对地图进行切片 15
4.2、 删除地图服务缓存: 19
5、 更新地图切片 20
5.1、 新建一个shapefile文件 20
5.2、 更新部分地图切片 23
6、 如何在服务器上更新部分地图切片 29
6.1、 前期数据准备 29
6.1.1、 数据检查 29
6.1.2、 数据属性修改 30
6. 2、 更新部分地图切片 31
6.3、 更新部分切片过程中可能遇到的问题及解决方法 31

1、 总则
1.1、 编制说明
为了提高用户浏览地图信息的速度, 地图模版创立完成后, 需要对地图模版进行发布, 然后进行切片处理, 即把发布后的地图模版按照一定的比例尺切成地图图片。当用户需求改变时, 地图模版随之发生改变, 而静态的地图图片不会自动改变, 因而需要对地图图片进行更新, 从而使地图图片与地图模版相一致。本文档对这些操作方法做了详细描述, 供初学者参考。
2、 创立地图模版
为了发布地图信息, 首先我们需要创立地图模版, 即创立一个.mxd类型的文档。下面介绍创立地图模版的步骤:
点击【开始】—>【程序】—>【ArcGIS】—>【ArcMap】如下图所示:

点击ArcMap, 进入ArcMap界面, 如下图所示:

点击”OK”。
2.1、 添加图层
(1)、 右键单击”图层”, 点击”Add Data…”或者点击图标。截图

(2)、 添加数据源

选中后, 点击”Add”按钮, 添加完成。
(3)、 依次加入你需要的图层。点击, 就能够生成一个.mxd文档。
2.2、 图层的比例尺设置范围
(1)、 选择一个图层, 右键单击, 点击”Properties”

(2)、 进入图层属性界面, 在Scale Range框中有两个选项: ”show layer at all scales( 显示所有图层) ”和 ”Don't show layer when Zoomde;”( 在Out beyond 和In beyond 这两个比例尺之间, 图像能够显示)
注: Out beyond:最小比例尺, In beyond: 最大比例尺
( 一般情况下, 不做特殊要求时, 建议选择”Show layer at all scales”)

(3)、 点击”应用( A) ”、 ”确定”, 即可设置图层比例尺范围。( 只有在比例尺此范围内图层才能显示)
3、 发布、 浏览地图服务
创立完地图模版后, 我们需要对地图模版进行发布, 以便用户进行浏览。下面介绍两种发布地图服务的方法:
3.1、 使用ArcGIS Manager 发布
点击【开始】—>【程序】—>【ArcGIS】—>【ArcGIS Server for the Java Platform】—>【ArcGIS Server Manager】

打开ArcGIS Server Manager登录界面。输入用户名( 例如: arcgismanager) , 密码( 例如: 123) , 点击”Log In”

进入主界面。
(1)、 点击, 进入发布地图信息界面, 点击”Browse…”。
找到要发布的.mxd文件( 例如: test.mxd) :

(2)、 点击”Next”,进入如下界面:

(3)、 点击”Next”进入如下界面:

(4)、 点击”Finish”按钮, 发布成功。
发布成功后能够在Manage Services中浏览地图服务:

3.2、 使用ArcCatalog 发布
(1)、 点击【开始】—>【程序】—>【ArcGIS】—>【ArcCatalog】
打开ArcCatalog-ArcInfo-GIS Services 界面:

双击”GIS Servers”目录下的”Add ArcGIS Server”, 弹出Add ArcGIS Server界面, 选择”Manage GIS Services”发布地图( 只能是本地的.mxd文件)

(2)、 点击”下一步”, 进入General 界面:
在Server URL中输入地址, Host Name 中输入名称localhost, 点击”Finish”。

(3)、 找到test.mxd文件, 右键单击, 选择”Publish to ArcGIS Server”, 进入如下界面:

(4)、 点击下一步, 进入如下界面:

(5)、 点击”下一步”, 进入如下界面:

(6)、 点击”Finish”, 右键单击”localhost(admin)”, 点击”refresh”。就能够看到发布后的地图了。
刷新

3.3、 使用ArcGIS Manager浏览地图
浏览地图有两种方法: 本地浏览和网络浏览。以下是对这两种方法的详细描述。
3.3.1、 浏览本机地图
(1)、 点击【开始】—>【程序】—>【ArcGIS】—>【ArcCatalog】
打开ArcCatalog-ArcInfo-GIS Services 界面:

(2)、 双击”GIS Servers”目录下的”Add ArcGIS Server”, 弹出Add ArcGIS Server界面, 选择”Use GIS Services”

(3)、 点击”下一步”, 进入如下界面:

输入Server URL 和本机User Name和Password, 点击”Finish”。在”GIS Servers”目录中就会看到刚才浏览的本地地图。
浏览的本地地图

注: 这里的用户名和密码是本地计算机登录时的用户名和密码
3.3.2、 浏览网络上的地图
方法同浏览本地地图一样, 只是输入Internet Server URL 、 User Name和Password, 如下图所示:

注: 这里的用户名和密码是网络上ArcGIS ServerManager的用户名和密码。而不是计算机的用户名和密码
4、 地图切片
地图模版发布后, 当用户浏览不同比例尺下的地图信息时, 整个地图就需要重新加载, 这样就需要大量时间。为了提高浏览速度, 就需要对发布后的地图进行切片处理, 即把发布后的地图切成静态图片。当用户浏览时, 浏览的就是一些静态图片了, 下面介绍对地图进行切片的方法及如何删除地图服务缓存:
4.1、 对地图进行切片
(1)、 右键单击刚才发布的地图, 如下图所示, 点击”Service Properties…”,

(2)、 进入地图服务属性界面, 选择”Caching”选项卡, , 选择”Using title from a cache that you will define below”

(3)、 点击”Suggest…”, 在”Scale Levels”对话框中输入比例尺个数, 点击”OK”

注: 也能够在Scales: 下的文本框中输入比例尺, 点击”Add”。
然后点击”应用(A)或Create Tiles…”按钮, 点击”是”,

(4)、 在”C:\arcgisserver\arcgiscache”找到刚才的地图切片文件”test”,
在”C:\arcgisserver\arcgiscache\test\图层”目录下就能够看到切片地图:

4.2、 删除地图服务缓存:

5、 更新地图切片
当地图模版发生改变时, 静态的地图图片不会随之改变, 因而需要对地图图片进行更新, 从而使地图图片与地图模版相一致。在更新前, 首先要创立一个shapefile文件, 来保存需要更新的图片范围, 下面介绍创立shapefile文件的方法:
5.1、 新建一个shapefile文件
(1)、 右击单击”示例”文件夹, 选择”New”—>”shapefile”

(2)、 进入Create New Shapefile 界面:

在Feature Type 后的下拉列表框中选择”Polygon”
(3)、 点击”Edit”按钮, 进入Spatial Reference Properties 界面:

(4)、 点击”Import…”按钮, 进入导入投影坐标

选择一个与地图投影信息相同的文件。
(5)、 点击”Add”, 进入如下界面

点击”OK”, shapefile文件添加成功。
5.2、 更新部分地图切片
创立完shapefile文件后, 就要对shapefile文件内的图片进行更新, 从而使地图切片与地图模版相一致。下面介绍更新一定范围( shapefile文件内的图片) 的地图服务的方法:
(1)、 打开地图文件( test.mxd) ,把刚创立的shapefile文件加入地图文件中
( 方法同”添加图层”或直接把shapefile文件直接拖入ArcMap中) 。

(2)、 点击”Editor”对话框中Editor后的小三角符号, 选择”Start Editing”

(3)、 选择刚才创立的New_Shapefile文件。点击”OK”

(4)、 点击”Editor”对话框中的, 画出要更新的范围( 多边形) , 如下图所示:

(5)、 点击”Editor”对话框中Editor后的小三角符号, 选择”Stop Editing”

(6)、 保存 New_Shapefile文件后, 再删除New_Shapefile, 再保存test.mxd文件。

(7)、 更新切片

在”更新要素类”中选择刚才绘制的shape文件, 作为要更新的范围:

在”C:\arcgisserver\arcgiscache\test\图层”目录下就能够看到更新后人切片地图。
6、 如何在服务器上更新部分地图切片

6.1、 前期数据准备
6.1.1、 数据检查
为了确保数据的正确性和有效性, 在服务器上更新部分地图切片前, 必须对影像图和矢量图的数据进行检查。现在以鹤壁市的数据为例, 列举需要检查的几个要素:
1、 影像图和矢量图的坐标必须相一致。例如: 矢量图上的道路必须和影像图上的一致。如下图:

2、 影像图的清晰程度。
( 视具体情况而定, 比如, 鹤壁市上空有烟云, 清晰度就相对比郑州市的低)
3、 影像图的范围。
影像图与各地市连接时是否有未连接上的问题。
两个地市未完全连接

6.1.2、 数据属性修改
参照郑州各个图层属性在Layer Properties窗口修改。
以道路为例, 详细介绍如何修改图层的部分属性, 进入Layer Properties窗口后:

1、 点击General选项卡, 修改显示比例尺

2、 点击Labels选项卡, 修改图层文本显示属性, 如下图:

点击按钮, 进入符号选择界面, 如下图:

然后点击按钮, 进入编辑器界面, 如下图:

点击这里
分别在四个选项卡内编辑属性。编辑完成后点击。
3、 单击道路的符号, 如图所示, 进入符号选择器界面:

点击, 进入符号属性编辑器界面:

编辑完成后点击。
注: 主要修改Labels, General, Symbology中的属性,如有其它属性需要更新, 也必须更细。
6. 2、 更新部分地图切片
方法同5、 2更新部分地图切片。
注: 更新时不但要更新矢量图, 还要更新影像图。而且影像图和矢量图要
分开更新。
6.3、 更新部分切片过程中可能遇到的问题及解决方法
1、 问题: 在更新过程中如果比例尺比较多、 更新范围比较大, 就可能需要大量时间。
解决方法: 根据比例尺分批更新。
