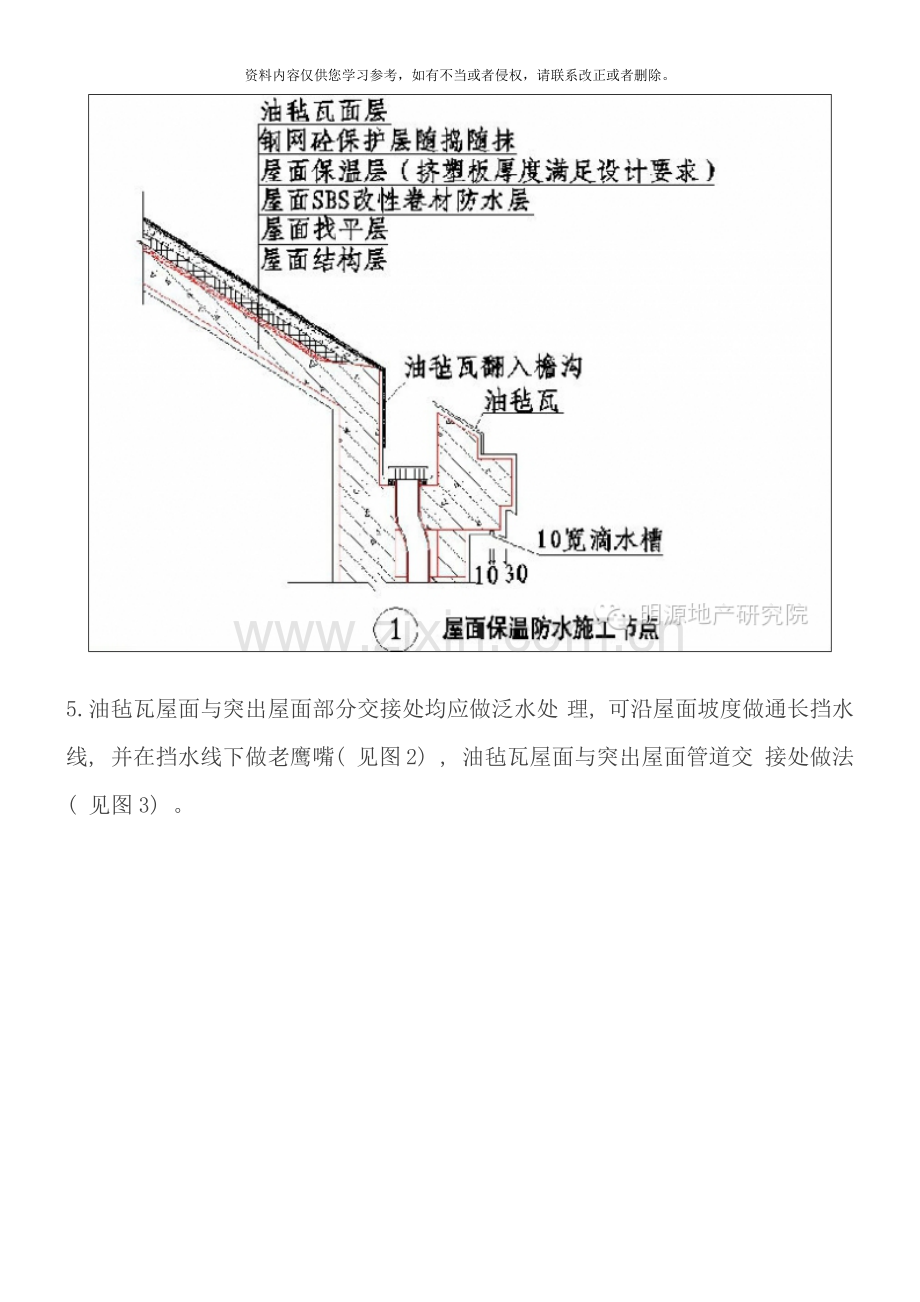

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。绿城屋面工程标准做法( 含金量爆表) -07-0410万地产人在读明源地产研究院一、 油毡瓦做法油毡瓦施工工艺说明1.屋面基层面找平应严格按照规程操作, 不得出现空鼓、 起壳等现象, 找平面宜用铁板压平, 脊与脊表面平整度应控制在10以内,油毡瓦铺钉前找平层应符合干燥及强度要求。2.屋面阴、 阳角线应保持顺直,所有屋面阴、 阳屋脊线处均应做成圆弧状, 并保持平滑。3.屋面卷材防水层铺贴应平整牢固, 无起鼓脱开现 象, 搭接符合规范要求。4.屋面防水施工完成后, 应选用植筋方案将6 1500- 网点式钢筋植入钢筋砼内, 要求植入钢筋与防水层交接处密封处理。5.油毡瓦屋面与突出屋面部分交接处均应做泛水处 理, 可沿屋面坡度做通长挡水线, 并在挡水线下做老鹰嘴( 见图2) , 油毡瓦屋面与突出屋面管道交 接处做法( 见图3) 。6.油毡瓦铺设前, 应在屋面板面弹线放样, 如发现檐口与相应脊线不完全平行, 则应弹线放样时均匀调整。7.油毡瓦铺钉应与基层紧贴, 瓦面应平整, 自檐口向上铺设, 第一层应与檐口平行, 油毡瓦应用油毡钉固定。8.铺设油毡瓦脊瓦时, 脊瓦与脊瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面( 见图4、 5) 。9.当采用成品塑料檐沟时, 油毡瓦宜挑出20-30, 人字屋面出檐( 如老虎窗部位) 部位油毡瓦宜挑出10 ( 见图6、 7) 。10.油毡瓦与油毡瓦水平错缝搭盖时, 错缝搭接水平长度不小于200( 见图7) 。11.铺钉油毡瓦第二层应与第一层叠合, 切槽应向下并指向檐沟。第三层油毡瓦部分压在第二层油毡瓦 上, 并保证第二层油毡瓦露出切槽140( 见图7) , 第三层油毡瓦及以上部分油毡瓦做法依此类 推。12.油毡瓦所有固定用专用油毡钉必须钉平、 钉牢。大面严禁钉帽外露油毡瓦表面。每片油毡瓦不应少于4个油毡钉, 当屋面坡度大于45度时应适当增加钉数量。13.坡屋面伸缩缝铺油毡瓦时, 基层找平时向缝两边高出屋面30mm斜面翻边, 用防水油膏或保温板封堵伸缩缝后, 粘贴SBS防水卷材, 伸缩缝处铺油毡瓦脊瓦( 见图8) 。二、 平板瓦做法节点平板瓦施工工艺( 1) 说明1.施工工序依次为: 混凝土结构层找平层防水层保温层钢网混凝土保护层顺水条挂瓦条 水泥平板瓦。2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓或脱开现象。5.钢网细石砼保护层与结构混凝土板用钻孔6植筋工艺连接, 植筋钢筋与防水层结合处表面做密封处理, 6植筋横、 竖向间距为1.52米。6.保温板与基层面结合能够用胶水掺水泥点粘。7.钢丝网细石砼用C20塌落度35度时, 挂瓦条宜采用局部膨胀螺栓固定。平板瓦施工工艺( 2) 说明1.施工工序依次为: 混凝土结构层找平层防水层顺水条(嵌套保温板)挂瓦条水泥平板瓦。2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓或脱开现象。5.顺水条宽30, 厚度根据保温板厚度确定, 间距400, 用水沥青涂刷防腐处理。6.保温板与基层面结合能够用胶水掺水点粘。7.挂瓦条规格3030杉木条, 用水沥青涂刷防腐处理, 用镀锌钢钉固定在钢丝砼上。8.当屋面坡度35度时, 顺水条宜采用局部膨胀螺栓固定。三、 筒瓦做法节点筒瓦施工工艺(1)说明1.施工工序依次为: 混凝土结构层找平层防水层保温层钢网砼保护层顺水条挂瓦条顺瓦条筒瓦。2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓和脱开现象。5.钢筋网细石砼保护层与结构混凝土板在防水层完成后用植筋( 6) 工艺连接, 植筋钢筋与防水层结合点表面做密封处理, 6植筋横、 竖向间距为1.5-2米。6.保温板与基层面结合能够用胶水掺水泥点粘。7.钢丝网细石砼用C20塌落度35度时, 挂瓦条宜采取局部膨胀螺栓固定。筒瓦施工工艺(2)说明1.施工工序依次为: 混凝土结构层找平层防水层顺水条(嵌套保温板)挂瓦条顺瓦条筒瓦。2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓或脱开现象。5.顺水条宽30, 厚根据保温板厚度确定, 间距400, 用水沥青涂刷防腐处理。6.保温板与基层面结合能够用胶水掺水点粘。7.挂瓦条规格3030杉木条, 用水沥青涂刷防腐处理, 用镀锌钢钉固定在钢丝砼上。8.当屋面坡度35度时, 顺水条宜采用局部膨胀螺栓固定。筒瓦施工工艺(3)说明1.施工工序依次为: 砼结构层找平层防水层保温层钢网混凝土保护层 - 座浆顺瓦条-筒瓦。2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓或脱开现象。5.钢筋网细石砼保护层与结构砼板用结构胶钻孔植筋( 6) 工艺连接, 植筋钢筋与防水层结合点表面做密封处理, 6植筋横、 竖向间距为1.5-2米。6.保温板与基层面结合能够用胶水掺水点粘。7.钢丝网细石砼用C20塌落度35度时, 不适合本工艺。筒瓦施工工艺(4)说明工艺(2)改进1.施工工序依次为: 混凝土结构层找平层40X8顺水条-防水层顺水条(嵌套保温板)挂瓦条顺瓦条筒瓦。2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、 檐口与屋脊拉通线。3.基层找平面用铁板压光。4.40X8mm顺水条间距不大于400mm。5.防水层卷材铺贴从下而上竖向施工, 卷材搭接符合设计和规范要求, 粘结牢固, 无起鼓或脱开现象。6.顺水条宽度30, 厚度根据保温板厚度确定, 间距400, 顺水条之间嵌铺保温板, 顺水条必须用水沥青涂刷防腐处理。7.挂瓦条规格3030杉木条, 顺瓦条宽度30, 厚度根据瓦弄净空而定, 杉木条用水沥青涂刷防腐处理。8.屋面坡度35度时, 顺水条宜采用局部膨胀螺丝固定。
