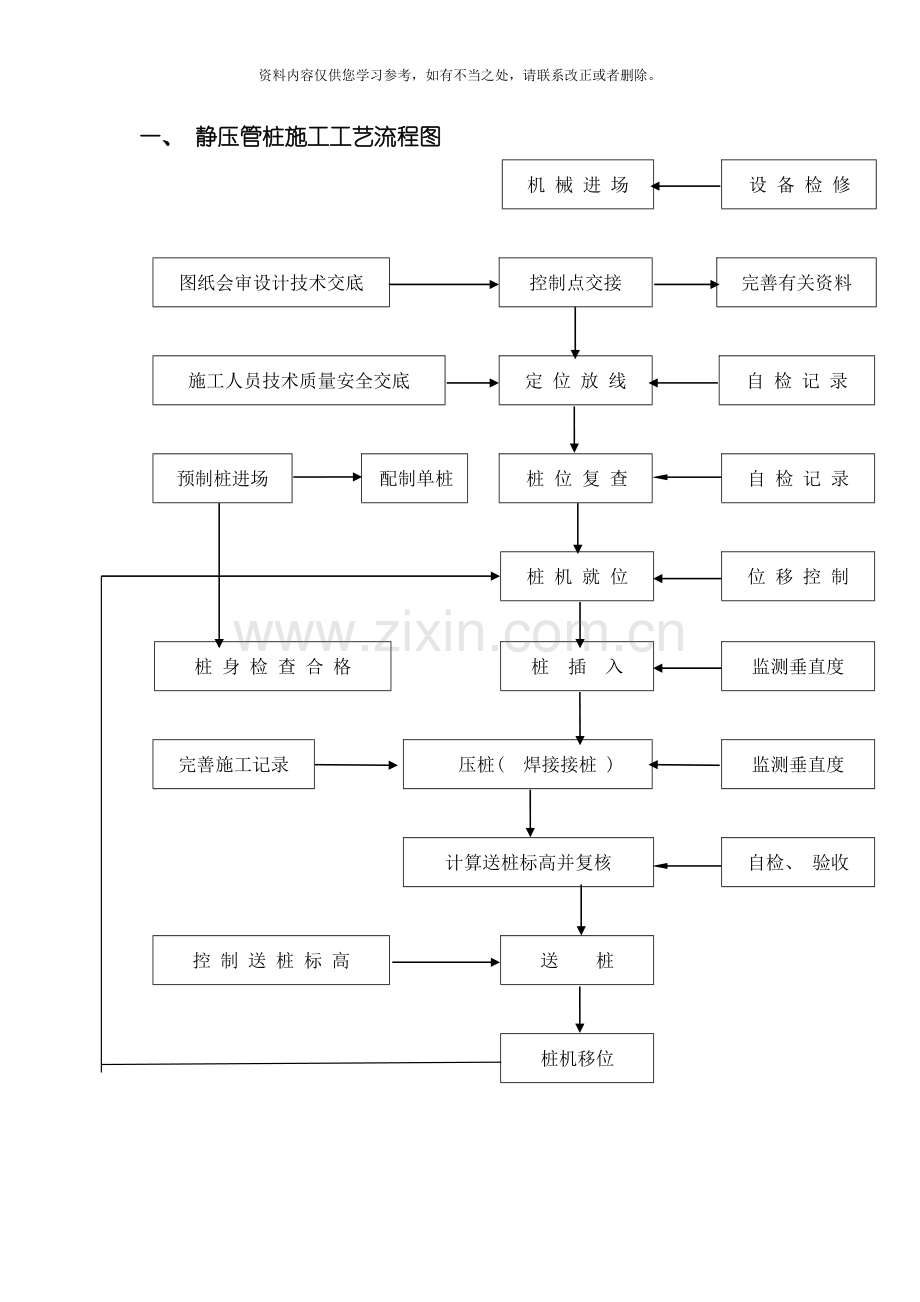

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。一、 静压管桩施工工艺流程图机 械 进 场设 备 检 修图纸会审设计技术交底控制点交接完善有关资料施工人员技术质量安全交底定 位 放 线自 检 记 录预制桩进场配制单桩桩 位 复 查自 检 记 录桩 机 就 位位 移 控 制桩 身 检 查 合 格桩 插 入监测垂直度完善施工记录压桩( 焊接接桩 ) 监测垂直度计算送桩标高并复核自检、 验收控 制 送 桩 标 高送 桩桩机移位 逐层往下循环作业混凝土搅拌、 制作浇筑第一节护壁混凝土二、 混凝土护壁人挖桩施工工艺流程图测放孔位、 引测孔口标高开挖吊运第一节桩孔土方模板、 钢筋网片准备支第一节护壁模板放附加钢筋检查桩位( 中心) 轴线架设垂直运输架测放孔位、 引测孔口标高安装电动葫芦或木辘轳安装吊桶、 照明、 活动盖板、 水泵、 通风机开挖吊运第二节桩孔土方拆除第一节护壁模板支第二节护壁模板放附加钢筋混凝土搅拌、 制作浇筑第二节护壁混凝土检查桩位( 中心) 轴线开挖扩底部分检查验收人工浇筑封底封底混凝土吊放钢筋笼浇筑桩身商品混凝土设备、 人员移位控制桩头混凝土面标高三、 降水管井施工工艺流程图洗 井填 料井管安装终 孔钻 孔钻机就位布孔定位施工准备工作钻机进场组装泥浆性能控制井管等材料进场清孔换浆抽 水单井试抽四、 旋挖钻孔灌注桩施工工艺流程图施工准备 测量放样埋设钢护筒 旋挖钻机就位钻渣外运钻进成孔第一次清孔沉渣厚度检测移 机钢筋笼制作安放钢筋笼导管水密性试验下导管 第二次清孔沉渣厚度测试 监理工程师检测灌注水下砼 监理工程师检测桩顶砼面控制旋挖钻机移位平整场地、 设备进场五、 钻孔灌注桩施工工艺流程图桩位放样建立泥浆循环系统埋设护筒、 校正桩位、 钻机就位开 孔进入持力层鉴定 钻进成孔及一次清孔泥浆比重、 含砂率测量钻孔验收沉渣厚度测量提钻钢筋笼制作安放钢筋笼泥浆比重、 含砂率测量符合要求二次清孔沉渣厚度测量合格砼灌注商品砼砼试块制作、 保养砼顶标高验收虚孔填道渣起拔导管清洗工具六、 挂网喷浆施工工艺流程图定位放线基坑开挖、 放坡喷射砼搅拌制作喷射第一层砼注浆、 安设连接件钻孔、 安设土钉埋设喷射砼控制标志水泥浆搅拌制作喷射砼搅拌制作检查坡面平整度测放孔位人工修坡设置排水系统喷射砼面层砼铺设并固定钢板网七、 双轴搅拌桩施工工艺流程图( 四搅两喷法) 测量放线桩机就位复测桩位及机架垂直度搅拌下沉配制水泥浆、 送浆喷浆搅拌提升重复搅拌下沉配制水泥浆、 送浆重复喷浆搅拌提升桩头标高控制成桩移位八、 水泥粉喷桩施工工艺流程图( 两搅一喷法) 桩位放样调整水平、 垂直度桩机就位空压机送气钻 进钻进至设计桩长喷灰搅拌、 提升钻头至地面空压机送气储料罐送粉成桩移位九、 高压旋喷桩施工工艺流程图设备进场、 组装 测量放线旋喷钻机就位插 管丈量孔深浆液制备旋喷作业回浆处理成 桩卸钻杆冲洗钻杆移 机 十、 立柱钻孔灌注桩施工工艺流程图 平整场地、 设备进场桩 位 放 样建立泥浆循环系统埋设护筒、 校正桩位、 钻机就位开 孔入岩鉴定钻机成孔及一次清孔 泥浆比重、 含砂率测量沉渣厚度测量钻孔验收钢筋笼制作提 钻安放钢筋笼钢格构柱制作安放钢格构柱泥浆比重、 含砂率测量符合要求下导管及二次清孔沉渣厚度测量合格商品砼砼灌注砼试块制作、 保养砼顶标高验收虚孔填道渣起拔导管清洗工具十一、 圈梁、 支撑施工工艺流程图基槽土方开挖 清理桩头绑扎钢筋、 安置预埋件支立模板校正预埋件浇筑混凝土十二 、 压密注浆施工工艺流程图定位放线钻孔、 沉入浆管制备浆液分段注浆 压浆堵口十三 、 人挖桩孔底岩石爆破施工工艺流程图孔底岩面确认孔底清理钻孔作业钻孔质量验收装药、 堵塞爆破器材检查爆破防护警戒、 起爆爆破网路敷设爆破检查、 总结十四、 锚杆桩施工工艺流程图锚孔定位水平、 垂直度控制钻机就位钻 孔钻孔质量检查孔口围护锚杆加工制作下 锚配制浆液注 浆成桩移位十五、 旋喷加劲桩施工工艺流程图施工准备第一排旋喷加劲桩定位放线局部开挖, 具备机械施工作业面钢绞线、 锚定板加工第一排600加劲桩200冲孔施工第一排600加劲桩喷浆作业, 扩大头重复喷浆2次插入4-15.2钢绞线、 锚钉板腰梁安装, 焊接、 固定钢绞线、 锚具固定, 做好保护旋喷加劲桩养护至少7天进行张拉, 张拉力达到每根钢绞线90KN后, 进行锁定第一步开挖, 试挖, 放坡, 每层挖土厚度不得大于2m进行周边环境监测, 严禁槽边堆载十六、 地下连续墙施工工艺流程图废渣外运沉淀池泥浆制造泥浆回收泥浆储存余泥外运清洗接头抓孔成槽筑导墙挖导沟浇水下砼放入导管测量定位安装钢筋笼清底钢筋笼制作 十七、 三轴深搅桩施工工艺流程图( 两搅两喷法) 测量放线开挖沟槽复测桩位及机架垂直度桩机就位配制水泥浆、 送浆喷浆搅拌下沉配制水泥浆、 送浆喷浆搅拌提升桩头标高控制成桩移位
