广联达图形算量GCL 整体操作流程图文教程详解

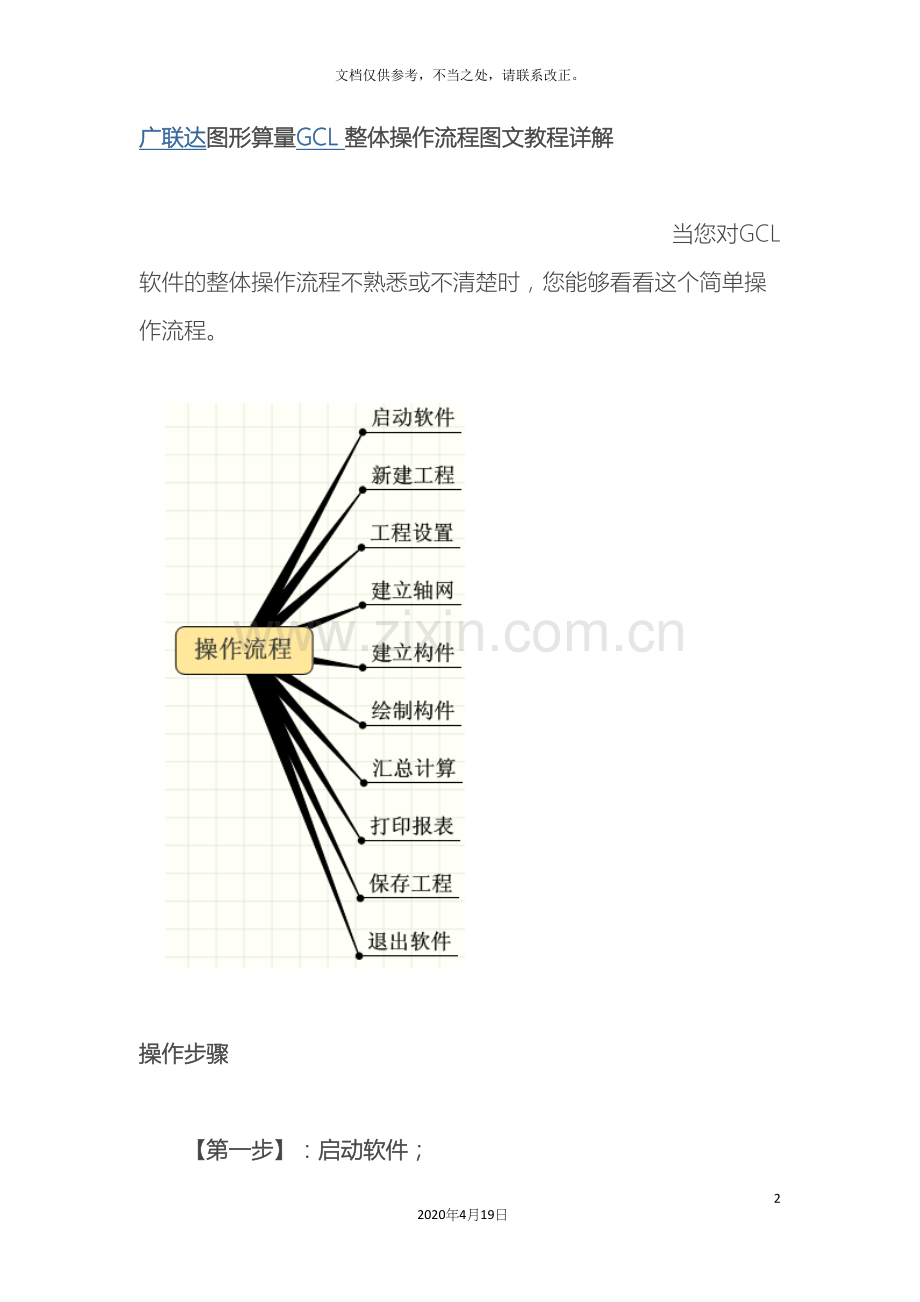

    当您对GCL 软件的整体操作流程不熟悉或不清楚时，您能够看看这个简单操作流程。

操作步骤

　　【第一步】：启动软件；

    经过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件 GCL ”；

   【第二步】：新建工程；

    1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；

    2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（ ）”，定额库为“北京市建设工程预算定额 （ ）”然后单击“下一步”按钮；注：您能够根据您所在的地区，选择相应的计算规则及定额库。

    3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；

    4、点击“完成”按钮便可完成工程的建立，显示下面的界面。

　　【第三步】：工程设置；

    1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；

    2、单击“插入楼层”按钮，进行楼层的插入，；

  3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。

    【第四步】：建立轴网；

    1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；

    2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，教程库；
    3、默认为“下开间”数据定义界面，在常见值的列表中选择“3000”作为下开间的轴距，并 单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；

    4、选择“左进深”，在常见值的列表中选择“3000”，并单击“添加”按钮 ，依次添加三个进深尺寸。这样“轴网-1”就定义好了；
    5、点击工具条中的“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好的轴网-1了。

    【第五步】：建立构件；

    建立构件与建立轴网相似，这里我们就以构件墙为例：
    1、 鼠标单击构件树“墙”前面的“+”号展开，选择“墙”构件类型。

    2、点击工具菜单中的“定义”按钮，左键单击构件列表中的“新建”->“新建墙”按钮新建墙构件；

    3、在属性编辑框界面显示出刚才所建立的“Q-1”的属性信息，您能够根据实际情况选择或直接输入墙属性值，比如类别、材质、厚度等，教程库搜集整理。
    4、同时右侧会是套做法的页面，软件默认已经选择了一个默认量表，选择量表计算项“体积”行，经过查询定额库或直接输入定额编号，比如“3-4”。

    【第六步】：绘制构件；

    1、套好做法后点击工具栏“绘图”按钮，切换到绘图界面，点击绘图工具栏“直线”按钮，在绘图区域绘制墙构件；
    2、在轴网中点击1轴和A轴的交点，然后再点击5轴和A轴的交点，在屏幕的绘图区域内会出现所绘制的“Q-1”；

    【第七步】：汇总计算；

    1、左键点击菜单栏的“汇总计算”；

    2、屏幕弹出“确定执行计算汇总”对话框，点击“确定”按钮；

    3、计算汇总结束点击“确定”即可。

    【第八步】：报表打印；

    1、在左侧导航栏中选择“报表预览”，弹出“设置报表范围”的窗口，选择需要输出的楼层及构件，点击“确定”。

    2、在导航栏中选择您需要预览的报表，在右侧就会出现报表预览界面，软件为大家提供了做法汇总分析、 构件汇总分析、指标汇总分析三大类报表，教程库。

    【第九步】：保存工程；

    1、点击菜单栏的“文件”->“保存”菜单项；
     注意：GCL 的工程默认保存路径为：C:我的文档Grandsoft ProjectsGCL.0
    2、弹出“工程另存为”的界面，文件名称默认为您在新建工程时所输入的工程名称，点击“保存”按钮即可保存工程。

    【第十步】：退出软件。
