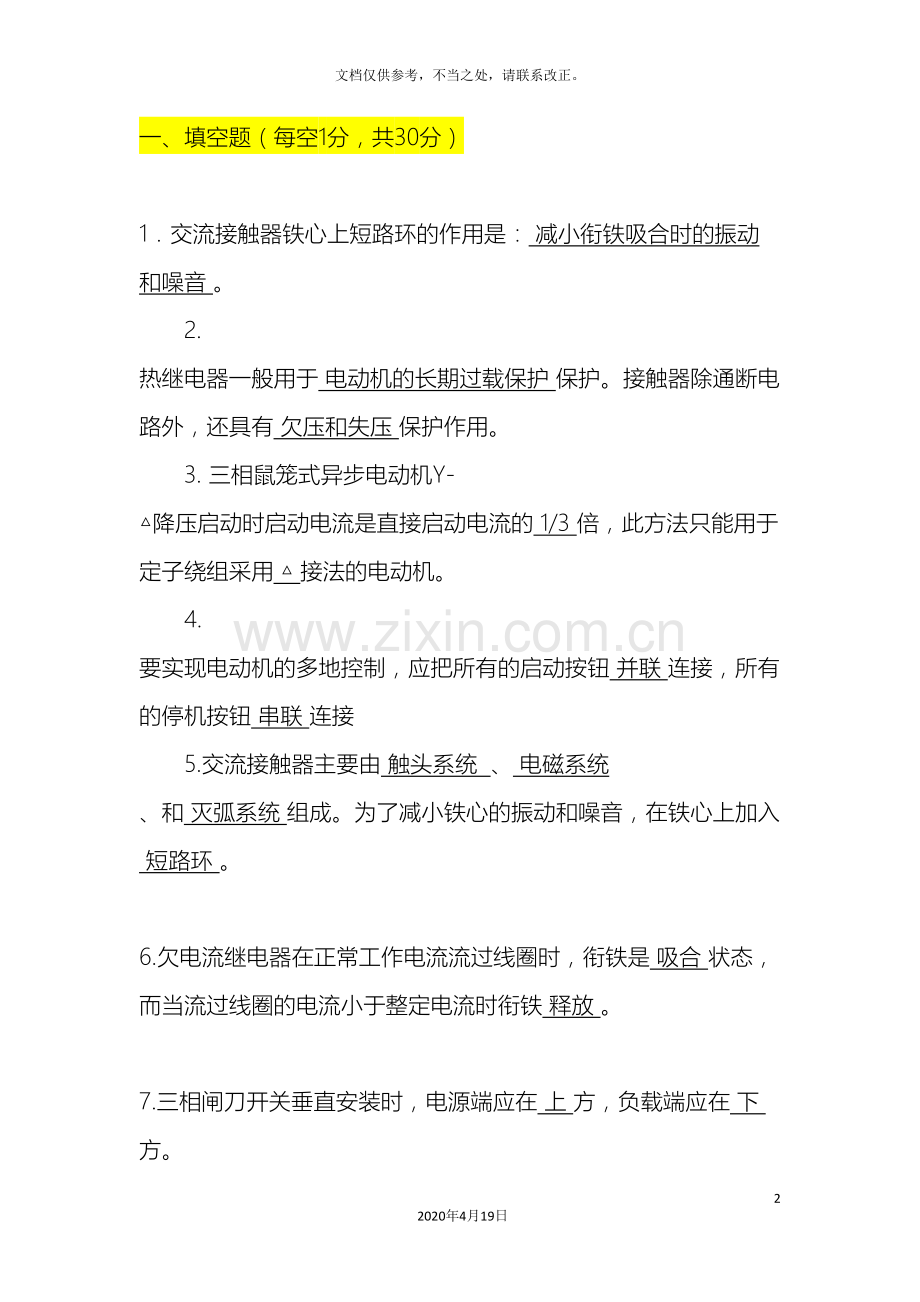

电气控制系统的调试训练复习题有答案252020年4月19日文档仅供参考，不当之处，请联系改正。一、填空题（每空1分，共30分） 1交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音 。 2. 热继电器一般用于电动机的长期过载保护保护。接触器除通断电路外，还具有欠压和失压保护作用。 3. 三相鼠笼式异步电动机Y-降压启动时启动电流是直接启动电流的1/3倍，此方法只能用于定子绕组采用接法的电动机。4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统 、和灭弧系统组成。为了减小铁心的振动和噪音，在铁心上加入短路环。 6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。 7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。 8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。 9.根据工作电压的高低，电器分为低压电器和高压电器。 10、热继电器是利用_电流的热效应 原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护_。11、接触器按其主触头经过电流的种类，可分为_直流_接触器和_交流_接触器。12、继电接触器控制电路是由各种_按钮_、_行程开关_、_继电器_、_接触器_、_熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。13、速度继电器主要用作_反接制动_控制。14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字_、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图 。15、机床中最常见的降压起动方法有 Y-转换 、_定子绕组串电阻_和自耦变压器（补偿器）降压起动三种。16、机床上常见的电气制动控制线路有两种即_反接制动_和_能耗制动_。17、时间继电器是指_用来实现触点延时接通或延时断开的控制_的电器。18、接触器按其主触头经过电流的种类，可分为_直流_接触器和_交流_接触器。19、继电接触器控制电路是由各种_按钮_、_行程开关_、_继电器_、_接触器_、_熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 20、热继电器是利用_电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。21、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。22、低压电器一般指工作在交流（1200）V以下，直流（1500）V以下的电路中，起到连接、（控制）、（保护）和调节作用的电器设备。 23、热继电器是专门用来对连续运行的电动机实现（过载）及（断相）保护，以防电动机因过热而烧毁的一种保护电器，一般是把其（常闭）触点串接在控制电路中。 24、在电气控制技术中，一般采用（熔断器）或（断路保护器）进行短路保护。 25、行程开关的工作原理和（按钮）相同，区别在于它不是靠手的按压，而是利用（生产机械运动部件的挡铁碰压）使触头动作。 26、电动机长动与点动控制区别的关键环节是（自锁）触头是否接入。 27、当电动机容量较大，起动时产生较大的（起动电流），会引起（电网电压）下降，因此必须采用降压起动的方法。 28、对于正常运行在（三角形）连接的电动机，可采用星三角形降压起动，即起动时，定子绕组先接成（星形），当转速上升到接近额定转速时，将定子绕组联结方式改接成（三角形），使电动机进入全压正常运行状态运行状态。29、触点系统的结构形式有 桥式触点、指形触点。 30、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。 31、热继电器有多种结构形式，最常见的是双金属片 结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。 32、熔断器主要作为电路的短路保护元件。 33 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动 、能耗制动、再生制动等。 34、电气控制系统中常见的保护环节有短路 保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。35、电磁机构由吸引线圈、铁心 、衔铁等几部分组成。 36、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构 等部分组成。 37、交流接触器的触点系统分为主触头和辅助触点 ，用来直接接通和分断交流主电路和控制电路。 38、热继电器是利用电流 流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载 保护。 39、熔断器主要作为电路的短路保护元件。 40 、触头的接触形式有：点接触、线接触、面接触。 41、电气控制系统中常见的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。42选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器_；控制直流负载则选用_直流接触器。 43接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额定工作电流应大于或_等于负载电路的电流，吸引线圈的额定电压应与控制回路_电压相匹配_。 44中间继电器的作用是将一个输入信号变成_多个_输出信号或将信号进行放大_。 45试举出两种不频繁地手动接通和分断电路的开关电器：刀开关、转换开。 46试举出两种主令电器：按钮、 行程开关 。 47试举出组成继电器接触器控制电路的两种电器元件：熔断器、热继电器。 48当电路正常工作时，熔断器熔体允许长期经过1.2倍的额定电流而不熔断。当电路发生短路或流过超过1.2额定电流时，熔体熔断切断电路。 49熔断器熔体允许长期经过1.2倍的额定电流，当经过的电流越大，熔体熔断的时间越短。 50 当接触器线圈得电时，使接触器常开触点闭合、常闭触电断开。 51.热继电器是利用电流的_热效应_原理来工作的保护电器。它在电路中主要用作三相异步电动机的 过载保护 。 52按国标规定，“停止”按钮必须是红色，“启动”按钮必须是 绿 色。 53笼型异步电动机减压起动控制方式有 星-三角形，串电阻 、和自耦变压器起动。 54热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路 保护的电器。 55、笼型异步电动机降压起动控制方式有 星-三角形 ， 串电阻 和 自耦变压器降压起动。 56、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的 短路 保护的电器。 57、笼型异步电动机常见的制动方式有： 电气制动 和 机械制动 。 58、电气控制图一般分为 主电路 和 控制电路 两部分。59、触头的结构形式有 桥式触头、指形触头。60、接触器用于远距离频繁地接通或断开交直流 主电路 及大容量控制电路的一种自动开关电器。二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，） 1、判断交流或直流接触器的依据是：（ B） A、线圈电流的性质B、主触点电流的性质 C、主触点的额定电流D、辅助触点的额定电流 2、用于使自动空气开关远距离断开电路的是：（C） A、过电流脱扣器B、欠电压脱扣器 C、分励脱扣器D、自由脱扣器 3、电磁机构中，吸引线圈的作用是：（A ） A、将电能转化成磁场能量 B、将磁场能转化成电能 4、熔断器作为短路保护的电器，它是（B ）于被保护电路中的。 A、并接 B、串接 C、串接或并接都能够 5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ） A、接触器正常工作B、接触器产生强烈震动 C、烧毁线圈D、烧毁触点 6、分析电气原理图的基本原则是：（A ） A、先分析交流通路B、先分析直流通路 C、先分析主电路、后分析辅助电路 D、先分析辅助电路、后分析主电路 7、自动空气开关的电气符号是：（B ） A、SB B、QF C、FRD、FU8、由于电弧的存在，将导致（ A ）A电路分断时间加长B电路分断时间缩短 C电路分断时间不变 D分断能力提高 9、熔断器的额定电流与熔体的额定电流（ B ） A是一回事 B不是一回事 C 不确定 10、甲乙两个接触器，欲实现互锁控制，则应（ C ） A在甲接触器的线圈电路中串入乙接触器的动断触点 B在乙接触器的线圈电路中串入甲接触器的动断触点 C在两接触器的线圈电路中互串对方的动断触点 D在两接触器的线圈电路中互串对方的动合触点 11、断电延时型时间继电器它的延时动合触点为（ D ） A延时闭合的动合触点 B瞬动动合触点 C瞬时闭合延时断开的动合触点 D瞬时断开延时闭合的动合触点 12、电压继电器与电流继电器的线圈相比，具有的特点是（ B ） A电压继电器的线圈与被測电路串联 B电压继电器的线圈匝数多，导线细，电阻大 C 电压继电器的线圈匝数少，导线粗，电阻小 D电压继电器的线圈匝数少，导线粗，电阻大 13、同一电器的各个部件在图中能够不画在一起的图是（ A ） A电气原理图 B电器布置图 C电气按装接线图D电气系统图 14、下列电器中不能实现短路保护的是（B） A熔断器B热继电器C过电流继电器D空气开关 15、在延时精度要求不高，电源电压波动较大的场合应选用（A） A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适 16、CJ20160型交流接触器在380V时的额定电流是（A） A 160A B 20A C 100A D 80A17、按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（C） A 低压保护电器 B低压控制电器C 低压主令电器D低压执行电器18、电磁机构中，吸引线圈的作用是：（A ） A、将电能转化成磁场能量 B、将磁场能转化成电能19、用来分断或接通控制电路的是交流接触器的（A ） A、辅助触点 B、主触点 20、电磁式交流接触器和交流继电器的区别是：（B ） A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有 C、没有区别 21、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ） A、接触器正常工作 B、接触器产生强烈震动 C、烧毁线圈 D、烧毁触点 22、中间继电器的电气符号是：（C ） A、SB B、KT C、KA D、KM23、自动空气开关的电气符号是：（B ） A、SB B、QF C、FR D、FU三、判断题（下面各题正确的在括号内划，错误的在括号内划，每题2分，共20分） 1、为了避免误操作，一般将控制按钮的按钮帽做成不同颜色，且常见红色表示停止按钮，绿色表示启动按钮。（ ）2、产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流经过C、断开后触点两端有电压。（ X） 3、交流接触器在灭弧装置损坏的情况下禁止使用。（） 4、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。 （ X） 5、一台额定电压为 220V 的交流接触器在交流 220V 、直流220V 的电源上均可使用。（ ） 6、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。（ ） 7交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。（ ） 8、直流接触器比交流接触器更适用于频繁操作的场合。（ ） 9、低压断路器又称为自动空气开关。（ ） 10、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（ ） 11、直流电磁铁励磁电流的大小与行程成正比。 （ ） 12、闸刀开关能够用于分断堵转的电动机。（ ） 13、熔断器的保护特性是反时限的。（ ） 14 、低压断路器具有失压保护的功能。（ ） 15 、一定规格的热继电器，其所装的热元件规格可能是不同的。（ ） 16 、无断相保护装置的热继电器就不能对电动机的断相提供保护。（ ） 17、热继电器的额定电流就是其触点的额定电流。 （ ） 18、行程开关、限位开关、终端开关是同一种开关。（ ） 19、接触器不具有欠压保护的功能。（）20、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（ ） 21、万能转换开关本身带有各种保护。（） 22、低压断路器具有失压保护的功能。（ ） 23、电动机采用制动措施的目的是为了停车平稳。（） 24、闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。（） 25、低压断路器能够用在频繁通断电路的场合。（） 26、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。（ ） 27、交流接触器在灭弧装置损坏的情况下也能够使用。 （ X） 28、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。 （ ） 29、一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向某方向运行达到某一转速时，有一对常开触点接通，常闭触点断开，因此速度继电器能够用于电机的制动控制。 （ ） 四、画图题（每题10分，共20分）1.画出下列继电器的图形符号： A延时断开瞬时闭合常闭触点；B延时断开瞬时闭合常开触点；C复合按钮；D热继电器常闭触点。 2画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。 1.画出下列继电器的图形符号： A断电延时打开常开触点； B通电延时打开常闭触点； C复合行程开关； D速度继电器常开触点 2画出一台电动机Y降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。 二、根据图中所给主电路，设计一个全压起停控制电路。（共20分 ）三、画出多地控制的控制电路图。（共15分）五、指出下列电路有何错误？应如何改进？（每题8分，共16分）1 （1）没有短路保护； （2）没有过载保护； （3）自锁位置不对。 2. （1）没有短路保护； （2）自锁位置不对。 六、问答题（每题10分，共0分） 1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就能够不装熔断器?为什么? 因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，因此在电动机的主电路中装有熔断器，还需要装热继电器。 不能够。因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器能够在电路发生短路故障时瞬时切断电源而起保护作用。分析题1、简述下列电路的工作过程。 接通电源，按下正转启动按钮SB2，正转接触器KM1的线圈得电工作，其常开辅助触点闭合实现自锁，电机开始正转，其常闭辅助触点断开，使反转接触器KM2的线圈不能得电而不能工作（即实现互锁）；松开SB2，正转接触器KM1也能继续工作。在KM1工作过程中如果按下反转启动按钮SB3，其常闭触点使正转接触器KM1的线圈断电而停止工作，即电机停止正转；同时反转接触器KM2的线圈得电开始工作，其常开辅助触点闭合实现自锁，常闭辅助触点断开使KM1无法得电工作（即实现互锁），电机开始反转；松开SB3，反转接触器KM2也能继续工作。在电机正转或反转过程中如果按下停止按钮SB1，相应接触器线圈失电停止工作，电机停止运转。（如果该电路出现短路，则熔断器FU1迅速熔断而切断电路电源；如果电机过载，则热继电器的常闭触点断开而切断相应接触器线圈的电源，达到电机过载保护的目的。） 七电路分析（共20分） 、下图能否实现正常的电动机正反转控制，为什么？ 、把该图改为能实现电动机“正反停”控制的线路。 、有的正反转控制电路已采用了机械联锁为何还要采用电气互锁？ 4、在改正后的 “正反停”控制线路中，当电动机正常正向/反向运行时，很轻地按一下反向起动按钮SB3/正向起动按钮SB2，即未将按钮按到底，电动机运行状况如何？为什么？ 5、能否频繁持续操作SB2和SB3，为什么？ 答、不能(1分)因为没有互锁保护，若同时按下正反向起动按钮，会造成电源短路。（3分） 2、电气互锁2分，机械互锁2分 、避免主电路中接触器主触点发生熔焊时切换方向造成电源短路，使电路更安全可靠。（4分） 4、会停机（1分），因为按钮没按彻底，常闭触点断开，而常开触点还没来得及闭合，造成切断原来方向电路，而无法接通反向电路。（3分） 5、不能（1分），因为频繁操作该两按钮，会造成电机频繁起动停机，频繁受起动电流冲击，严重发热。（3分）7.2、分析题 （10分） 下列电路为三相笼型电机单向旋转能耗制动控制电路，当按下停止按钮SB1时，电动机无制动过程，试分析故障原因。 7.3分析题。（答对一条得1分，全对得10分） 1. 按钮SB1的常开触点损坏或接触不良； 2. 时间继电器KT的常闭触点损坏或触点接触不良； 3. 接触器KM1的常闭辅助触点损坏； 4. 接触器KM2损坏； 5. 线路故障； 6. 整流器VR损坏； 7. 变压器T损坏。 二、设计题：1、设计一个全压起停控制电路。（6分）2、设计一个能耗制动控制电路。（10分）a）主电路? b）以时间为原则的控制电路， c）以速度为原则的控制电路三、问答题：（每题5分，共20分）1、选用时间继电器应注意些什么问题?空气阻尼式时间继电器有哪些类型的触点，? 各有什么功能？(1)根据电路对延时触头要求选择延时方式；精度和范围选择继电器类型；根据使用场合、工作环境选择类型。（2）通电延时和断电延时2、写出常见五种低压电器名称并画出它们的图形符号。 熔断器、接触器、热继电器、按钮、开关3、 试述“自锁”、“互锁（联锁）”的含义？并举例说明各自的作用。自锁：利用接触器自身常开触点来维持接触器连续通电。电动机的连续运转控制。互锁：利用接触器或继电器的常闭触点，在一条支路通电时保证另一条支路断电。电动机的正反转控制。六、设计题（4分） 1.设计控制一台电动机正反转的电气控制电路。 要求：1.可直接正反转切换； 2.有短路和过载保护。 请画出主电路和控制电路。（0分） 1.12 设计可从两地对一台电动机实现连续运行和点动控制的电路。 答：按控制 要求电路图如下所示： 1.13 试画出某机床主电动机控制线路图。要求：可正反转；可正向点动；两处起停。 答：要求电路图如下所示： 1.15 要求三台电动机 M1 、 M2 、 M3 按下列顺序起动： M1 起动后， M2 才能起动； M2 起动后， M3 才能起动。停止时按逆序停止，试画出控制线路。 1.14 如图 2.44 所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件 A 从 1 到 2 ； (2) 接着 B 从 3 到4 ； (3) 接着 A 从 2 回到 1 ； (4) 接着 B 从 4 回到 3 ；
