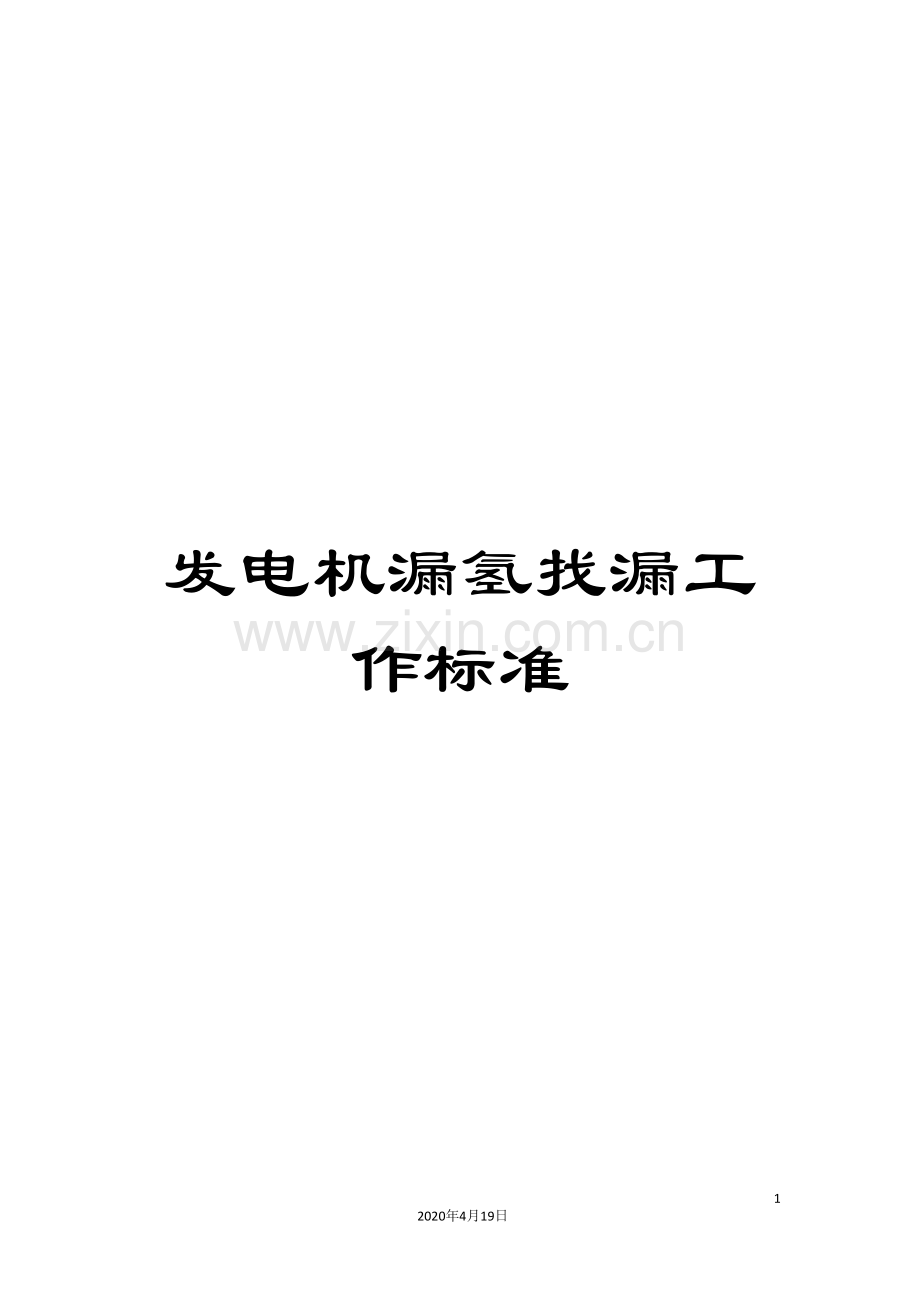

发电机漏氢找漏工作标准.doc

资源描述

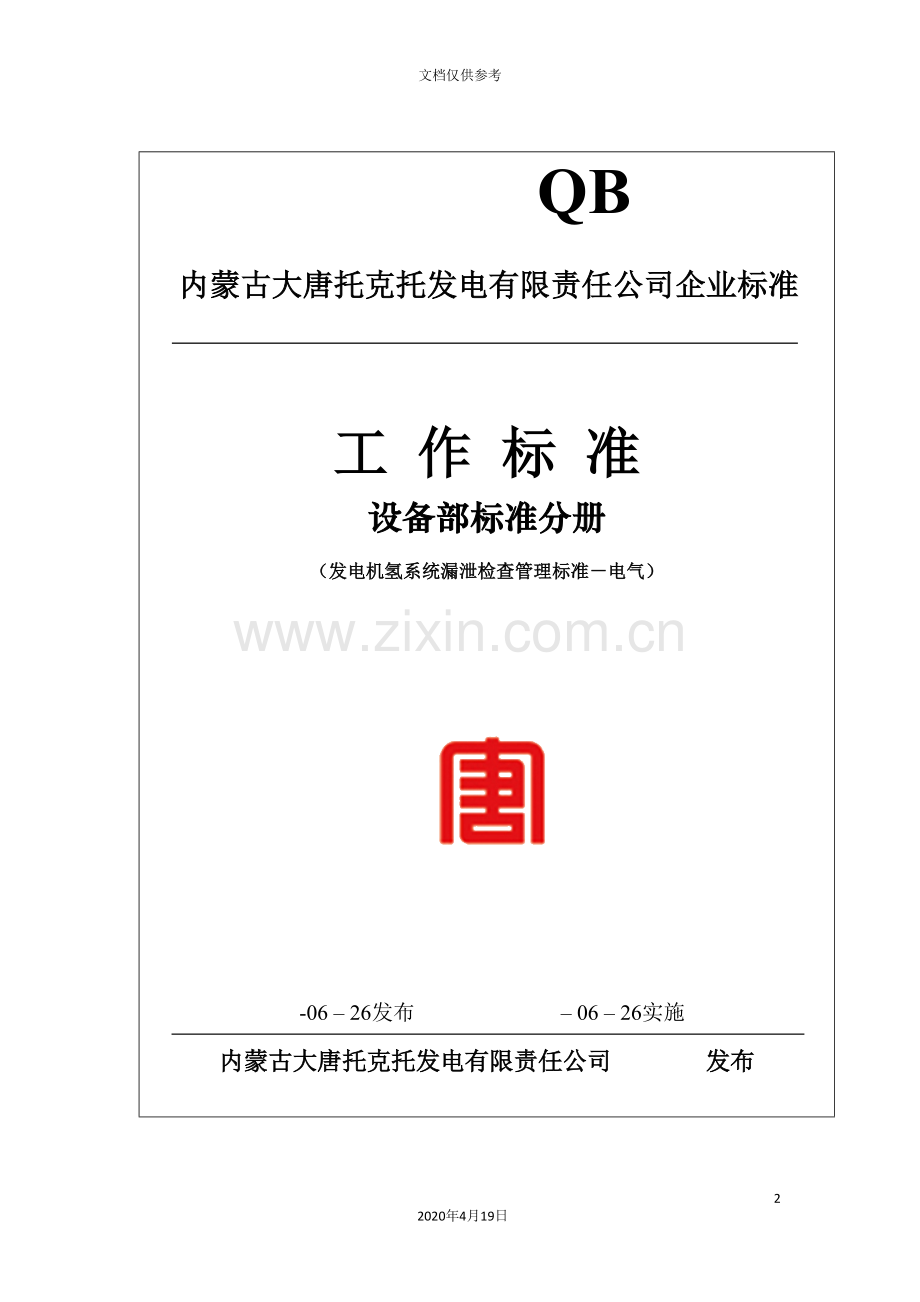

发电机漏氢找漏工作标准 13 2020年4月19日文档仅供参考 QB 内蒙古大唐托克托发电有限责任公司企业标准工作标准设备部标准分册（发电机氢系统漏泄检查管理标准－电气） -06 – 26发布 – 06 – 26实施内蒙古大唐托克托发电有限责任公司发布发电机漏氢找漏实施细则一目标总则： 1避免发电机在运行过程中因系统漏氢引发爆炸事故。 2 及时发现发电机存在的内漏缺陷，保证安全运行。 3 保证发电机使用寿命。二管理规定细则 1 发电机漏氢找漏由设备部电气点检统一负责协调，汽机点检、化学实验配合，天津维护项目部电热队和汽机维护队具体实施。 2 电气点检、汽机点检设定发电机漏氢找漏专责负责人，天津维护项目部电热队和汽机维护队也要设定专责负责人。 3 电气点检、汽机点检专责人负责技术监督和管理，天津维护项目部电热队和汽机维护队专责负责人负责现场组织实施。 4 天津维护项目部生产部电气专工和汽机专工负责现场技术监督，并与电气点检和汽机点检负责人汇报并协调整个工作。 5 发电机漏氢量核实由电气点检专责人计算（每一周计算一次），并确定是否超标。并向设备部汇报漏氢量和漏点的情况 6 运行人员发现漏氢量大后，由电气点检核实后，天津维护项目部48小时予以解决。三工作要求细则（危险点预防与控制） 1 在运行的发电机上找漏，必须保证人身和设备安全情况下进行。 2 发电机漏氢找漏工作负责人必须有经验的、熟悉发电机和氢气管道结构的人、并经安规考试合格的人来承担。而且至少有两人以上工作。机务找漏由电气维护监护。 3 发电机找漏工作人员必须熟悉发电机现场，并了解发电机检修规程和运行规程。 4 发电机找漏工作人员必须熟悉氢气气体的性质和氢气找漏的有关规定。 5 工作人员进入现场必须严禁烟火，发现现场附近有烟火的必须立即让其无条件停止并隔离。 6 工作人员必须穿联体工作服（防静电），穿绝缘鞋，带安全帽。不准带打火机、钥匙、小刀、手机等物品，手电的铁部位用绝缘带包起来，不准与现场铁器摩擦。 7 进入现场不准使用电动工具。 8 进入现场爬高工作必须系安全带，并遵守有关高空作业的规定。 9 不能用脚踩踏或用手搬动现场的油管、水管，测温电缆和继电保护、热工装置；发电机在线监测装置；各种水、油、氢气阀门；各种表计等。 10 现场须照明的，要用手电，不准私自接电源、更不能用明火照明。 11 现场通风不好的，要采取措施解决通风，但要符合现场规定。 12 现场须搭架子的，必须符合现场规定，运行机组必须经过值长和电气和汽机点检员同意。 13 运行机组用肥皂水找漏的，不能在有电气危险地方（主要指内漏氢和带电部分、转动部分、例如定子引出线套管或转子滑环引出线等）。能用肥皂水检漏的，注意水滴漏到电气带电设备上。 14 汽机有油采样的，须汽机点检和值长同意才可进行，不得私自进行。 15 氢气检漏仪必须是正规厂家，检验合格的产品。 16 现场有高温管道的，要带手套，或采取其它措施，避免高温烫伤。 17 手电和捡漏仪必须有手带系在手腕上，避免滑落到电气设备里或其它地方。 18 有高压电地方必须保持足够距离（在1.5m以上），不能擅自行动，有专人监护。不能掀开有高压电地方盖板。不准触碰线路造成电源短路。 19 发现漏氢部位后，向设备部汇报后，运行中能够处理的，尽快处理。运行中不能处理的，作出相应隔离措施，设立隔离区，并挂警示牌。四作业指导细则（一）运行机组带×为运行中禁止此方法测量的序号查找漏点名称检漏标准解决措施危险点控制备注检漏仪肥皂水 1 发电机上大盖、螺丝、人孔门（汽、励）报警或有数字显示冒泡 1运行中注密封胶 2停机后换胶垫 1 注意高空坠落 2严禁烟火 3严禁踩坏水、油、氢管和表计、阀门、测温电缆等 4避免高温管道烫伤外漏 2 发电机下大盖、螺丝、人孔门（汽、励）报警或有数字显示冒泡 1运行中注密封胶 2停机后换胶垫 1 注意高空坠落 2严禁烟火 3严禁踩坏水、油、氢管和表计、阀门、测温电缆等 4避免高温管道烫伤外漏 3 发电机上、下大盖结合面及结合面螺丝（汽、励）报警或有数字显示冒泡 1运行中注密封胶 1 注意高空坠落 2严禁烟火 3严禁踩坏水、油、氢管和表计、阀门、测温电缆等 4避免高温管道烫伤 5不能误碰继电保护、热工装置；发发电机在线监测装置外漏 4 发电机冷却器顶部法兰与机壳结合面（四组）报警或有数字显示冒泡 1紧螺丝 2减负荷后换胶垫 1 注意高空坠落 2严禁烟火 3严禁踩坏水、油、氢管和表计、阀门、测温电缆等 4避免高温管道烫伤外漏 5 发电机冷却器低部法兰压板与机壳结合面（四组）报警或有数字显示冒泡 1紧螺丝 2减负荷后换胶垫 1 注意高空坠落 2严禁烟火 3严禁踩坏水、油、氢管和表计、阀门、测温电缆等 4避免高温管道烫伤外漏 6 发电机母线室人孔门（1个）报警或有数字显示冒泡 1紧螺丝 2停机后换胶垫 1 注意高空坠落 2严禁烟火外漏 7 出线套管与铜法兰之间灌装处报警或有数字显示 × 1紧螺丝 2停机后换胶垫 3停机后注胶。 1 注意高空坠落 2严禁烟火 3避免高温管道烫伤 4 与高压电保持距离。（1.5 M以上）外漏 8 出线套管上端出线铜杆与过渡引线的连接处 × × 1停机后紧螺丝 2停机后换胶垫 3停机后注胶 4 停机后换铜杆和铜螺母 1 注意高空坠落 2严禁烟火 3避免高温管道烫伤外漏 9 出线套管上、下端与出线铜杆之间密封处 × × 1停机后紧螺丝 2停机后换胶垫 3停机后注胶 4 停机后换铜杆和铜螺母 1 注意高空坠落 2严禁烟火 3避免高温管道烫伤外漏 10 发电机测温线出口报警或有数字显示 × 1停机后注胶 2 停机后换胶垫。 1 注意高空坠落 2严禁烟火 3不能用脚踩踏测温电缆。外漏 11 发电机肚底部人孔门报警或有数字显示冒泡 1 紧螺丝 2停机后换胶垫。 1严禁烟火外漏 12 发电机肚底部氢气管道法兰报警或有数字显示冒泡 1 紧螺丝 2停机后换胶垫 1严禁烟火外漏（汽机专业负责） 13 发电机滑环与引出线之间 × × 1停机后换胶垫 2停机后紧螺丝。 1严禁烟火外漏 14 发电机定子线棒或引出绝缘水管漏水引发报警或有数字显示 × 1停机后更换 2停机后焊接。 1在定冷水箱上气门上测取氢气检验或读取在线监测数据。 2 内冷水压是否突然升高。内漏 15 发电机冷却器铜管漏水引发报警或有数字显示 × 1 停机后更换 1冷却器水压是否突然升高 2 检验冷却水是否含有氢气内漏 16 发电机密封瓦内部漏氢 × × 1更换密封瓦 2调整弹簧紧力 3研磨瓦面 4调整油压等 1 检验空测回油中含氢量。 2 在密封油箱顶部加在线监测漏氢装置。内漏（汽机专业负责） 17 发电机氢气干燥管道及表计报警或有数字显示冒泡 1 紧螺丝 2停机后换胶垫。 1严禁烟火 2严禁踩坏水、油、氢管和表计、阀门、测温电缆等 3严禁误碰继电保护、热工装置；发电机在线监测装置；外漏（汽机专业负责）（二）停用机组 1 停机后不排氢（1）提高氢气压力，用检漏仪和肥皂水进行。（2）原有高压电不能捡漏地方现能够进行检漏。例如第9项和第13项。（3）原来不能用肥皂水检测的地方，现在能够检测了。 2 停机后排氢充入空气或氟里昂气体后。（1）用卤素检测仪或氟里昂检测仪和肥皂水进行。（2）对烟火要求降低。（3） 24小时漏气量试验作为总指标进行考察。五漏氢量计算方法及标准 (一) 漏氢量计算方法（1）漏氢量定义漏氢量：机内充氢气时，每昼夜漏泻到发电机充氢容积外的氢气量，经换算到规定状态时体积（单位：m3/d）（2）实用计算公式 △ VH=70320×V/H（P1+B1/273+t1—p2+B2/273+t2）式中△VH --------- 换算到规定状态时的漏氢量（△VH）） V——————发电机的充氢容积（m3） H——————测试持续时间（h） P1、p2————测试起始、结束时机内气体（氢或空气）的表压力。（MPa） B1、B2————测试起始、结束时发电机周围环境的大气绝对压力。（MPa） t1、t2————— 测试起始、结束时机内气体（氢或空气）的平均温度（℃）（二）标准国产发电机整套系统在额定氢压、转速下每昼夜的最大漏氢量一般不超过表13所列值额定氢压（MPa） ≥0.5 ＜0.5 ≥0.4 ＜0.4 ≥0.3 ＜0.5 ≥0.2 ＜0.2 ≥0.1 ＜0.1 合格值（m3/d） 18.0 16.0 14.5 7.5 5.0 4.0 托电机组氢压0.414（MPa）标准漏氢量≤14 m3/d 六漏氢找漏记录表序号查找漏点名称测量结果测量人/测量时间备注 1 发电机上大盖、螺丝、人孔门（汽、励）电气专业负责 2 发电机下大盖、螺丝、人孔门（汽、励）电气专业负责 3 发电机上、下大盖结合面及结合面螺丝（汽、励）电气专业负责 4 发电机冷却器顶部法兰与机壳结合面（四组）电气专业负责 5 发电机冷却器低部法兰压板与机壳结合面电气专业负责 6 发电机母线室人孔门（1个）电气专业负责 7 出线套管与铜法兰之间灌装处电气专业负责 8 出线套管上端出线铜杆与过渡引线的连接处电气专业负责 9 出线套管上、下端与出线铜杆之间密封处电气专业负责 10 发电机测温线出口电气专业负责 11 发电机肚底部人孔门电气专业负责 12 发电机肚底部氢气管道法兰汽机专业负责 13 发电机滑环与引出线之间电气专业负责 14 发电机定子线棒或引出绝缘水管漏水引发电气专业负责 15 发电机冷却器铜管漏水引发电气专业负责 16 发电机密封瓦内部漏氢汽机专业负责 17 发电机氢气干燥管道及表计汽机专业负责七本实施细则解释权归设备部电气点检 6月25日
