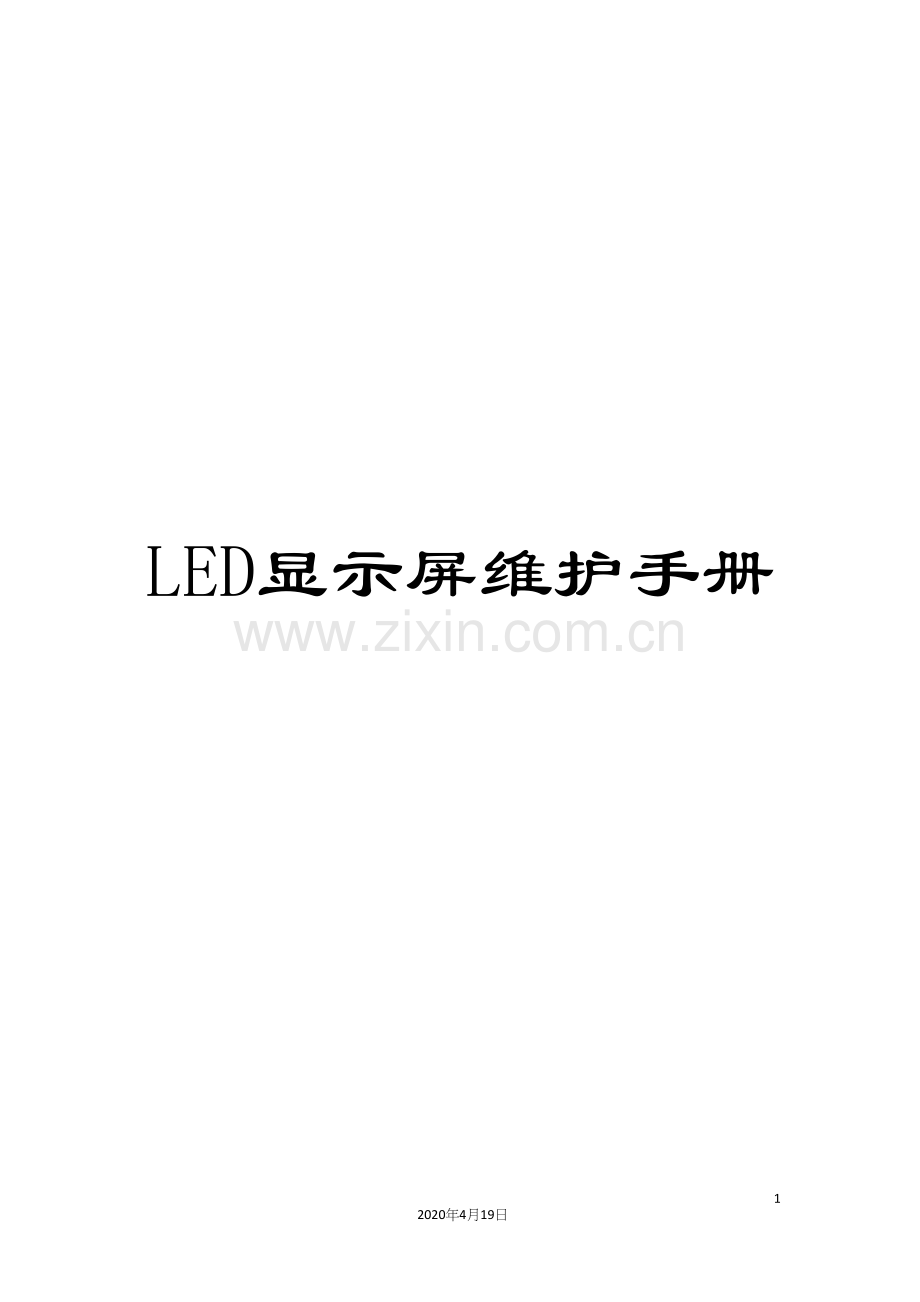

LED显示屏维护手册.docx

LED显示屏维护手册142020年4月19日文档仅供参考LED显示屏维护说明LED显示屏使用注意事项及日常维护开关显示屏注意事项： 开关顺序：开屏时：先开机，后开屏。 关屏时：先关屏，后关机。 (先关计算机不关显示屏，会造成屏体出现高亮点，烧毁行管，后果严重。) 开关屏时，间隔时间要大于5分钟。 计算机进入工程控制软件后，方可开屏通电。 避免在全白屏幕状态下开屏，因为此时系统的冲击电流最大。 避免在失控状态下开屏，因为此时系统的冲击电流最大：计算机没有进入控制软件等程序：B计算机未通电控制部分电源未打开。 环境温度过高或散热条件不好时，应注意不要长时间开屏。 显示屏体一部分出现一行非常亮时，应注意及时关屏，在此状态下不宜长时间开屏。 经常出现显示屏的电源开关跳闸，应及时检查屏体或更换电源开关。 定期检查挂接处的牢固情况。如有松动现象，注意及时调整，重新加固或更新吊件。 根显示屏体、控制部分所处环境情况，避免虫咬，必要时应放置防鼠药。 控制部分的更改、变动注意事项 计算机、控制部分的电源线零、火不能反接，应严格按原来的位置插接。如有外设，连接完毕后，应测试机壳是否带电。 移动计算机等控制设备时，通电前应首先检查联接线、控制板有无松动现象。 不能随意改动通讯线、扁平联接线的位置、长度。 移动后如发现短路、跳闸、烧线、冒烟等异常显现时，不应重复通电测试，应及时查找问题。 三 软件操作使用注意事项 软件备份：WIN 、WINXP、应用程序、软件安装程序、数据库等。建议使用“一键还原”软件，操作方便。 熟练掌握安装方法、原始数据恢复、备份。 掌握控制参数的设置、基础数据预置的修改 熟练使用程序、操作与编辑。 定期检查病毒，删除无关的数据 非专职人员，请勿操作软件系统。电路基础与常见元件的用途短路：电流没有直接正常经过负载，而经过一个与负载并联的很小阻值的物体，而且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。直流（电压/电流）：电压/电流的相位不会随时间发生变化。交流（电压/电流）：电压/电流的相位随时间的变化而变化。恒流：电流不会随负载的变化而变化。恒压：电压不会随负载的变化而变化。LED显示屏常见信号CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容经过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就能够控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。R1R2G1G2B1B2数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最低位，如果用二进制表示ABCD信号控制最大范围是16行（1111），1/4扫描中只要AB信号就能够了，因为AB信号的表示范围是4行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。常见故障处理手段（工具：万用表、电烙铁、刀片、螺丝刀、镊子等。）判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。 电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，因此在当它的某引脚上有电流经过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。单元板常见故障现象及处理整板不亮检查供电电源与信号线是否连接。检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。检查供电电源与信号线是否连接；检查 +5V 跟 GND 是否短路；检查138的 OE 信号是否有；检查 245 相连的 OE 信号是否正常（断路或短路）； 注：主要检查电源与使能（EN）信号。规律性的隔行不亮显示画面重叠检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。全亮时有一行或几行不亮检测138到4953之间的线路是否断路或虚焊、短路。检测4953输出是否正常，一般情况下4953功率比较大，常见严重的烧毁情况，线路板有黑色或者4953芯片有明显的烧焦痕迹及糊味或者发烫。两行或几行（一般是2的倍数,有规律性的）同时点亮检测A、B、C、D各信号之间是否短路。检测4953输出端是否与其它输出端短路。全亮时有单点或多点（无规律的）不亮找到该模块对应的控制脚测量是否与本行短路。更换模块或单灯。局部8点（宽）16点（高）范围全亮绿色红色或者黄色找到该模块对应的控制芯片74HC595是否虚焊，主要检测其IC的电源引脚和地线引脚。红色、绿色分别对应的有IC。全亮时有一列或几列不亮：在模块上找到控制该列的引脚，测是否与驱动IC（74HC595）输出端连接一单元板上半部分或下半部分不亮或显示不正常1138 的第 5 腿 OE 信号是否有； 74HC595 的第 11 、 12 腿的信号是否正常（ SCLK 、 RCK ） ；相连的 OE 信号是否正常；（断路或短路） 4 、双排插针与 245 相连的 SCLK 、RCK 信号是否正常；（断路或短路）一单元板上半部分或下半部分不亮或显示不正常1138 的第 5 腿 OE 信号是否有； 74HC595 的第 11 、 12 腿的信号是否正常（ SCLK 、 RCK ） ；相连的 OE 信号是否正常；（断路或短路） 4 、双排插针与 245 相连的 SCLK 、RCK 信号是否正常；（断路或短路）有单点或单列高亮，或整行高亮，而且不受控检查该列是否与电源地短路。检测该行是否与电源正极短路。更换其驱动IC：如果是行，就更换4953；如果是列就更换74HC595。显示正常，但下一块板显示紊乱检测245对应的STB锁存输出端与级联的锁存端是否连接或信号被短路到其它线路如果是下一张板及以后都显示红色、绿色或者黄色，检查本级的最后一个595输出是否正常；如果输出正常，则检查数据线是否正常；如果数据线也正常，就检查下一张板子的数据驱动74hc245是否正常或者工作。显示混乱，但输出到下一块板的信号正常检测245对应的STB锁存输出端与驱动IC74HC245的锁存端是否连接或信号被短路到其它线路显示混乱，输出不正常检测时钟CLK锁存STB信号是否短路。检测245的时钟CLK是否有输入输出。检测时钟信号是否短路到其它线路。注：主要检测时钟与锁存信号显示缺色检测245的该颜色的数据端是否有输入输出。检测该颜色的数据信号是否短路到其它线路。检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。输出有问题检测输出接口到信号输出IC的线路是否连接或短路。检测输出口的时钟锁存信号是否正常。检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。输出的信号是否有相互短路的或有短路到地的。检查输出的排线是否良好某个单元红（或绿）常亮简繁连接这个单元的数据线。 检查对应的分配板有问题 。某块单元板故障 。显示单元板一行常亮或者不亮：检查74hc138或者4953单元板出现小区（单元板共分上下两小区）无红色或无绿色。目测故障所对应的集成电路、16P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的16P排线替换）。 单元板之间的16P连接线以及前面的单元板输出（判断方法：拿一根长的16P论排线交叉互换连接出 现正常，则判断为后面有问题；反之，则前面有问题）是否正常，如是，再测量输入到HC245红信号，驱动后送至HC595的14脚是否正常（如是，而且HC595其它引脚都正常，则判断HC595坏，用同型号的集成电路换上）如否，则检查16P排线有问题及输入不正常。 单元板出现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或着从不正常处 开始至最后都缺红、缺绿。目测单元板上故障所对应的集成电路如HC595是 否虚焊、短路、断路；如是，将引脚焊好。 检测5V供电是否正常。 用万用表测量故障所对应HC595的输入端14脚 【74HC595的测量时应区分红渌集成电路、顺序排列为：红、绿（R、G）HC595的9脚为信号输出端，14脚为信号输入端】电压是否正常；如是，则判断HC595坏（在其它供电正常的情况下），用同型号的集成电路替换；如否，则检查前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，则判断为HC595坏，用同型号更换。整屏常见故障现象及处理整屏不亮（黑屏）检测供电电源是否通电。 检测通讯线是否接通，有无接错。（同步屏） 同步屏检测发送卡和接收卡通讯绿灯有无闪烁。 电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏） 整块单元板不亮（黑屏）连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常， 连续几块板纵方向不亮，检查此列电源供电是否正常。 单元板上行不亮查行脚与4953输出脚是否有通。 查138是否正常。 查4953是否发烫或者烧毁。 查4953是否有高电平。 查138与4953控制脚是否有通。 单元板不亮查595是否正常。 查上下模块对应通脚是否接通。 查595输出脚到模块脚是否有通。 连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245 是否正常。连续几块板纵方向不亮，检查此列电源供电是否正常。+5V 电或 GND 是否供给+5V 跟 GND 是否短路单元板上一行或相应一个模块的行不亮或不正常显示 ：看其所对应模块的行信号的管脚是否虚焊或漏焊；查看其行信号的上、下电阻是否没焊或漏焊一单元板有两行同时亮（显示文字时其中一行正常、一行长亮）：看模块所对应的两行信号是否短路上半部分或下半部分 红色或绿色不亮或不正常显示,单元板缺色：查245 R.G B 数据是否有输出。查正常的mbi5026 输出脚与异常的mbi5026 输入脚是否有通；查看输入排针脚是否正常或与 GND、+5V 短路。单元板缺色查245 R.G数据是否有输出。 查正常的595输出脚与异常的595输入脚是否有通。 控制系统常见故障现象及处理现象：整屏不亮或 出现方格，整屏小竖条、整屏晃动，闪烁、整屏画面晃动 或重影控制主机是否开启。通讯线是否插好。发送卡是否已插好。多媒体卡与采集卡 , 发送卡之间的数据线是否连好。检查通讯线，检查多媒体卡与采集卡 , 发送卡之间数据线。电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏）每次启动 LED 演播室时提示找不到控制系统 COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏。 连接好该数据线或更换电脑。整屏画面晃动 或重影： 检查电脑与大屏之间的通讯线检查多媒体卡与发送卡的 DVI 线。
