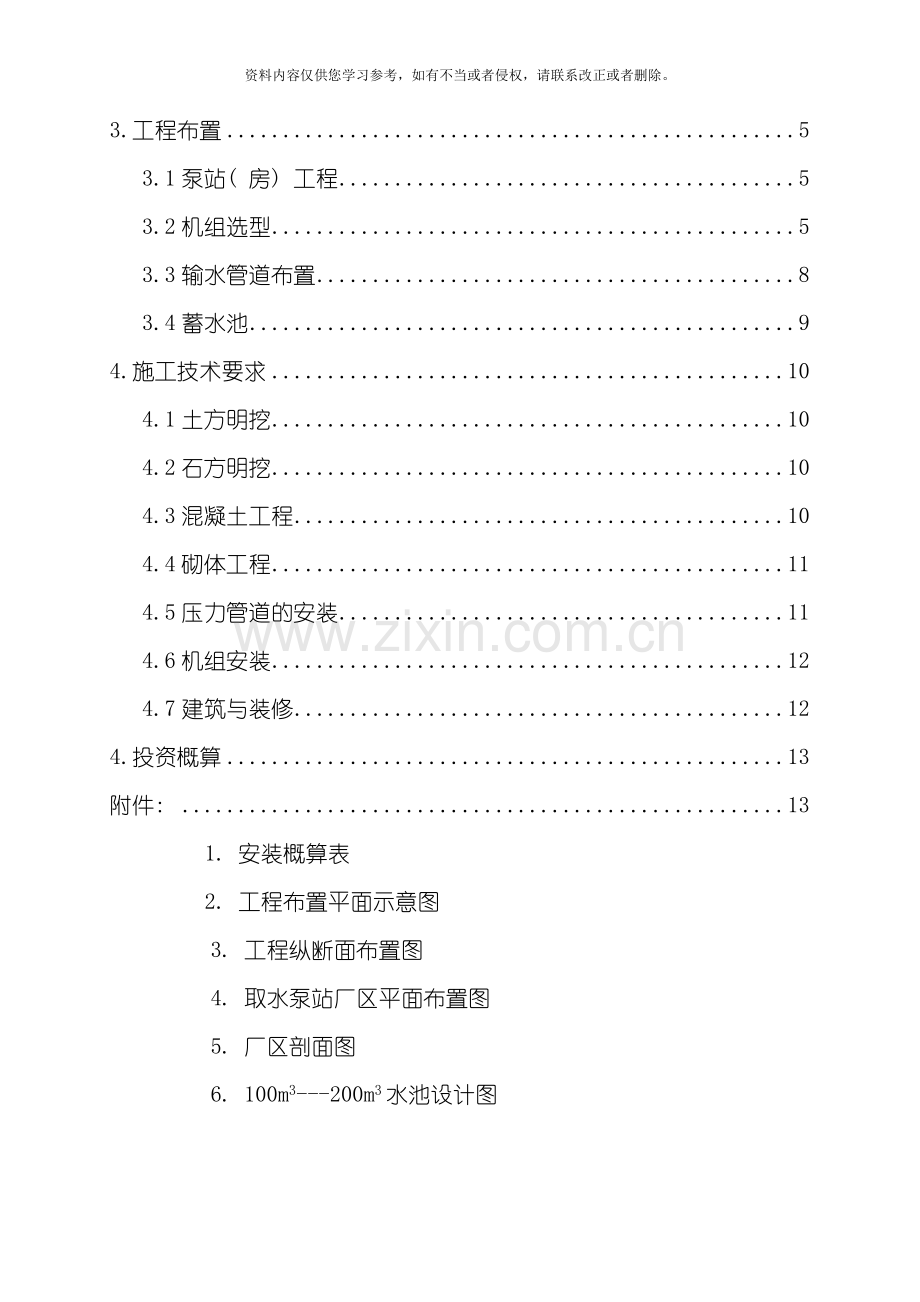

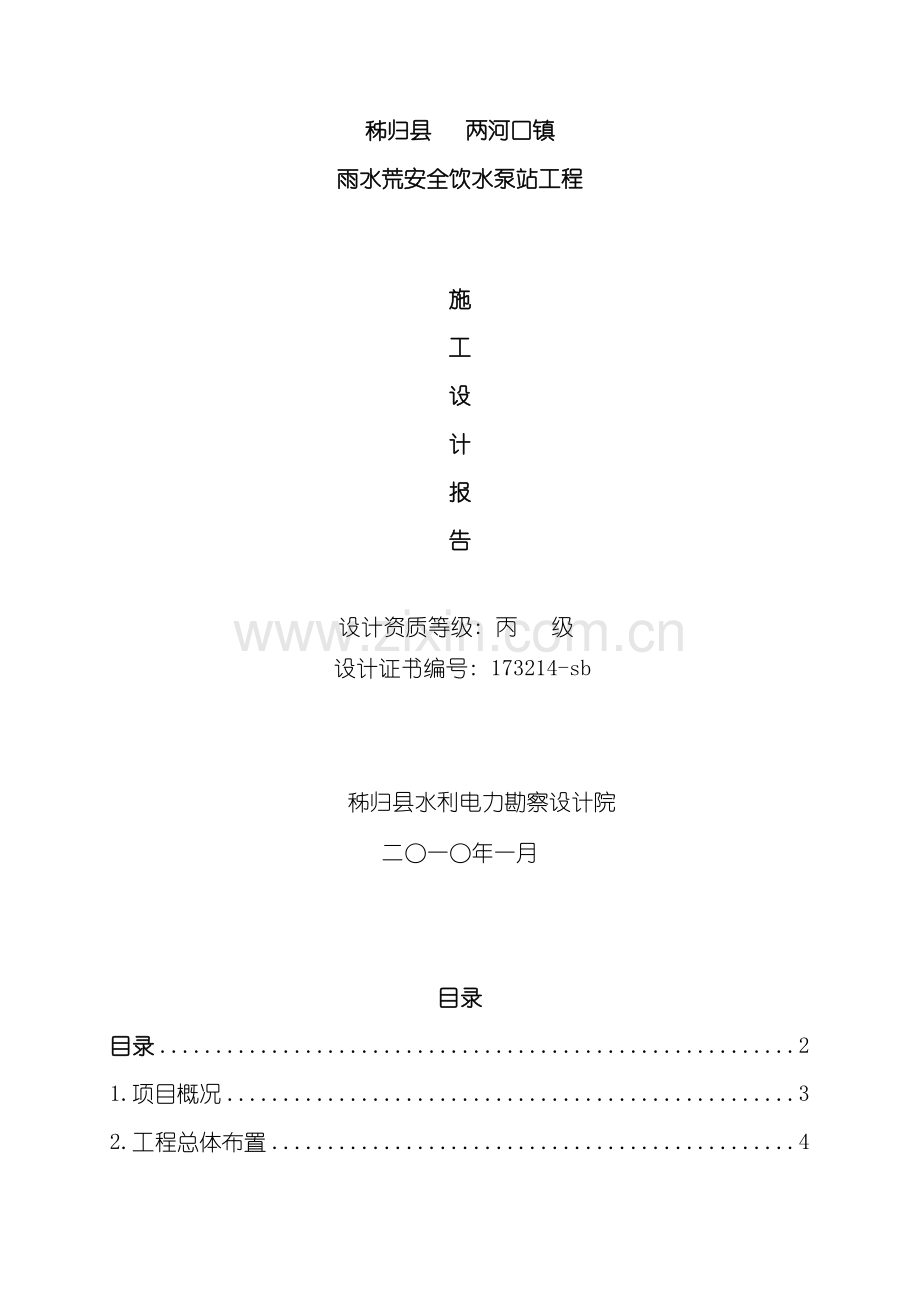

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。秭归县 两河口镇雨水荒安全饮水泵站工程施工设计报告设计资质等级: 丙 级设计证书编号: 173214-sb秭归县水利电力勘察设计院二一年一月目录目录21.项目概况32.工程总体布置43.工程布置53.1泵站( 房) 工程53.2机组选型53.3输水管道布置83.4蓄水池94.施工技术要求104.1土方明挖104.2石方明挖104.3混凝土工程104.4砌体工程114.5压力管道的安装114.6机组安装124.7建筑与装修124.投资概算13附件: 131. 安装概算表2. 工程布置平面示意图3. 工程纵断面布置图4. 取水泵站厂区平面布置图5. 厂区剖面图6. 100m3-200m3水池设计图1.项目概况 雨水荒安全饮水泵站工程位于湖北省秭归县两河口镇太坪村, 太坪村现有6个村民小组, 共518户, 1628人, 耕地面积2310亩。雨水荒地区共有四、 五、 六三个组, 241户, 855人, 由于该地区处于石灰岩地区, 溶洞、 天坑到处都是, 农民用水十分困难, 是全县有名的”雨水荒”, 一遇干旱季节, 当地农民全靠肩扛背水桶到处寻水来维持生计。为了解决这一根本问题。关于解决雨水荒村农民饮水安全的相关要求, 为解决雨水荒生产生活用水。经踏勘确定两河口镇黄岩河左岸老龙洞泉水做取水水源。老龙洞泉水水源为一股常年不枯山泉汇聚而成。据实勘该水源常年流量0.022m3/S。本次兴建提水泵站, 利用该水源, 能充分满足雨水荒农民饮水安全的相关要求之需水量。2.工程总体布置两河口镇太坪村三组已建有一集中供水厂, 其水源来自黄岩河左岸神仙洞泉水, 雨水荒提水泵站方案设计分两级泵站从该水厂的清水池( 高程550米) 提升至雨水荒915米高程处的蓄水池, 供水池后用管网输送至雨水荒缺水地区的各个农户, 主要工程为新建提水泵站二座( 建筑面积30m2) ; 取水池两口, 蓄水量300m3, 一级泵房处利用原已建水厂的200 m3的清水池, 二级泵房处修建一座200 m3的清水池, 供二级泵房抽水并兼作二级泵房以下农户供水之用, 二级泵房出口处修建一座100 m3的清水池兼作二级泵泵房以下一级砂房以上的农户供水用; 输水管道1974米( 其中无缝钢管770米, PE100塑管1204米) , 以上各项详见设计图及概算表。380V低压供电线路1500m。3.工程布置3.1泵站( 房) 工程一级泵房一级泵房修建在高程为555米处的柚树垭, 利用原水厂修建的200 m3的清水池作为泵站抽水池, 此处泵房采用砖混结构平房, 泵房高4米, 泵房尺寸为长宽=3米5米, 建筑面积15m2( 详见泵房设计图) , 排水沟15m。排水沟为浆砌石结构, 详见厂区剖面图。二级泵房二级泵房修建在高程为735米处的青树包, 在此处再修建一座200 m3的清水池, 供二级泵房抽水并兼作二级砂泵房以下农户供水之用, 二级泵房出口处修建一座100 m3的清水池兼作二级砂泵房以下一级砂房以上的农户供水用; 泵房采用砖混结构平房, 泵房高4米, 泵房尺寸为长宽=3米5米, 建筑面积15m2( 详见泵房设计图) , 排水沟15m。排水沟为浆砌石结构, 详见厂区剖面图。3.2机组选型1、 用水量分析根据雨水荒的发展规划, 需解决500人/日的饮水和600头/日牲畜用水, 需水量则为: 人饮用水: 500人60升/人30m3牲畜用水: 600头4 0升/头24 m3其它设施: 20 m3合 计: 74 m3/日从长远考虑雨水荒的发展之需量, 特增10%富余量: 则每日需水量为: Q需741.181.4 m3/日; 按8小时工作制水泵额定流量为:Q81.4/810.2 m3/h水泵的流量为: QKW/S W时抽水量, m3/h K取水管道综合因素参数( 本设计: K=1.05) S时间 (S)QKW/S1.0581.4/836000.003m3/s2、 管道选择(1)经济管径D1经济= 1.13(Q/v经济)1/2=1.13(0.003/1.2)1/2=0.057m=57mmD2经济= 1.13(Q/v经济)1/2=1.13(0.0015/1.2)1/2=0.057m=40mm为减少管路沿程损失特取: D1=70mm(内径) D2=50mm(内径)。由水取水池与供水池之间净高程为360米, 本工程建议使用无缝钢管。按国标查得: 管材壁厚为: S5.0mm(2)水头损失计算基本参数: Q10.003m3/S; L1749米; D170mm Q20.0015m3/S; L2749米; D250mm管道的水头损失计算, 应包括沿程水头损失计算和局部水头损失计算, 沿程水头损失计算公式为: h沿=f( Qm/db) L式中: h沿管路沿程水头损失( m) ; f摩阻系数, 钢管取0.00179, PE管取0.000915; m流量指数, 钢管取1.9, PE管取1.77; b管径指数, 钢管取5.1, PE管取4.77; d管内径(m); Q设计流量( m3/s) ; L管长( m) ; h1沿=f( Q1m/d1b) L1=16.74mh2沿=f( Q2m/d2b) L2=40.81m局部水头损失: 根据中华人民共和国水利行业标准村镇供水工程技术规范( SL310- ) 的规定: 输水管和配水管网的局部水头损失, 可按其沿程水头损失的5%-10%计算。h1局= 1.67mh2局= 4.08m (3)总杨程为: H1总=HHw180m16.7m1.67m198.37mH2总=HHw180m40.81m4.08m224.89m (4)机组选型根据实际计算参数Q10.003m3/s10.2m3/h, H1总198.37m; Q20.0015m3/s5.0m3/h, H1总224.89m。 按上海奥丰泵阀制造有限公司给出参数可选择两台泵机: 一级泵选用DG12259, 其参数为额定功率: P118.5KW; 额定流量: Q112.5 m3/h; 额定扬程: H1225m, 配用电机型号为Y160L2, 叶轮直径146。二级泵选用DG62510, , 其参数为额定功率: P218.5KW; 额定流量: Q26.3 m3/h; 额定扬程: H2250m。配用电机型号为Y160L2, 叶轮直径139.5。3.3输水管道布置 输水管道全长1974米, 分二段安装, 分别是: 一级泵站海拔555米至海拔735米处为第一段, 管道全长749米, 铺设763.5mm无缝钢管350米( 高程555米至635米) 和PE100, DN908.2mm , 1.25MPa塑管399米( 高程555米至635米) 。 二级泵站海拔735米至海拔915米处为第一段, 铺设573.5mm无缝钢管420米( 高程735米至815米) 和PE100-DN635.8mm -1.25Mpa的塑管805米( 高程815米至915米) 。 金属管道部分要进行防锈处理。所有管道要进行伸缩节、 闸阀的安装。两镇墩之间需要安装伸缩节, 按国标3.0MPa的伸缩节设计。无缝钢管压力高的部分采用法兰连接, 压力低部分采用焊接配伸缩节方式, 共计需安装伸缩节4台, 焊接法兰片270片。输水管道: 主要是、 镇墩普通土、 石方开挖, 管道槽土、 石方开挖。由水源至供水池的管道纵断面图给出了支、 镇墩位置及尺寸, 但必须在施工现场确定, 一般要求转弯处必须设镇墩, 直线段50米左右设镇墩、 每隔6米左右设一支墩, 设计需设40个镇墩, 200个支墩。总需土方开挖3850 m3, 石方开挖2850m3, C15埋石砼( 镇支墩) 320 m3, 土石方回填350 m3。3.4蓄水池设计兴建蓄水池两座, 为二级泵站取水池200 m3( 兼作供水池用) , 末端供水池100 m3供水池一座, 其工程量及预算工程量见雨水荒饮水安全工程100 m3- m3水池设计图。4.施工技术要求本工程的一般施工要求和质量检验项目及标准参照水利水电工程施工合同技术条款执行。4.1土方明挖1、 土方开挖主要指蓄水池基础, 支、 镇墩普通土方、 开挖和管道槽土方开挖及图纸所示或监理人批示的其它项目的土方明挖施工。2、 蓄水池, 支、 镇墩普通土方开挖的位置、 深度、 大小由施工设计人员及工程质量监督人员现场指定。3、 支、 镇墩普通土方开挖工程量少且分散, 易直接用人工开挖, 进场时利用便道、 尽量不损坏农作物及其它设施。4、 管道槽土方开挖要求深6070厘米, 底部平顺, 填土夯实, 不能深埋的管路, 用浆砌块石裹复, 其具体尺寸由施工现场质检人员确定。5、 其余参见施工设计图纸及说明。4.2石方明挖1、 石方开挖指蓄水池基础, 支、 镇墩普通石方开挖和泵房基础石方开挖及图纸所示或监理人指示的其它项目的石方明挖工程。2、 支、 镇墩的普通石方开挖位置, 深度由质量监督人员现场指定。3、 其余参照施工设计图纸说明。4.3混凝土工程1、 混凝土工程主要是指蓄水池底板混凝土, 泵房混凝土。2、 蓄水池底板采用C20混凝土现浇。3、 泵房屋面要用C20混凝土现浇。4、 钢筋布置及个体尺寸见施工设计图。5、 其余参见施工设计图纸说明。4.4砌体工程砌体工程主要包括蓄水池, 镇支墩泵房浆砌石等工程。1、 支、 镇墩砌体的位置, 高度由质量监督人员现场指定, 在转弯处( 包括纵向和横向) 必须架设镇墩, 两镇墩之间为直线段, 镇墩采用C20混凝土现浇, 隔6米处设一支墩, 采用C20混凝土现浇。2、 泵房砌体部位, 尺寸见施工设计图纸及说明。3、 其余参见施工设计图纸及说明。4.5压力管道的安装本工程压力钢管安装指地面输水管的直管, 弯管及其部件的安装。1、 输水管采用无缝钢管和PE塑管联合布置。无缝钢管采用763.5mm和573.5mm两种型号, PE塑管采用PE100-DN908.2mm -1.25Mpa和PE100-DN635.8mm -1.25Mpa两种型号。2、 两镇墩之间及直线每隔100米安装1伸缩节, 压力大的地方用法兰软连接。伸缩节及止闸阀处采用法兰连接, 直线段接头采用剖口焊接, 并满足规范要求, 弯管采用成品, 不允许焊接弯头。3、 焊接处作防锈处理, 外刷防锈漆及沥青漆各两遍。4、 管道安装必须由专业人员操作, 保证质量, 管线安装必须顺直畅通, 不允许的顺山弯, 顺田弯的现象存在, 直线段上、 下、 左、 右偏差不大于5mm, 安装结束后要进行试压, 最大试验压力3.0MPa。5、 其余参照施工设计图纸及说明。4.6机组安装机组安装主要指水泵系统安装调试, 其输变电系统电力部门负责完成。1、 变压器容量50KVA。2、 水泵安装遵照生产厂家要求及相关规程规范要求。( 附水泵安装尺寸图) 4.7建筑与装修1、 泵房外采用12水泥砂浆抹面, 内部采用钢化涂料。2、 房顶采用现浇, 控制1100坡度, 滤水预埋DN50钢管向外排水。3、 地面浇C20混凝土, 用1:2水泥砂浆抹面, 找平。4、 泵房门、 窗位置, 尺寸见设计图纸及说明。4.投资概算附件: 1. 安装概算表2. 工程布置平面示意图3. 工程纵断面布置图4. 取水泵站厂区平面布置图5. 厂区剖面图6. 100m3-200m3水池设计图
