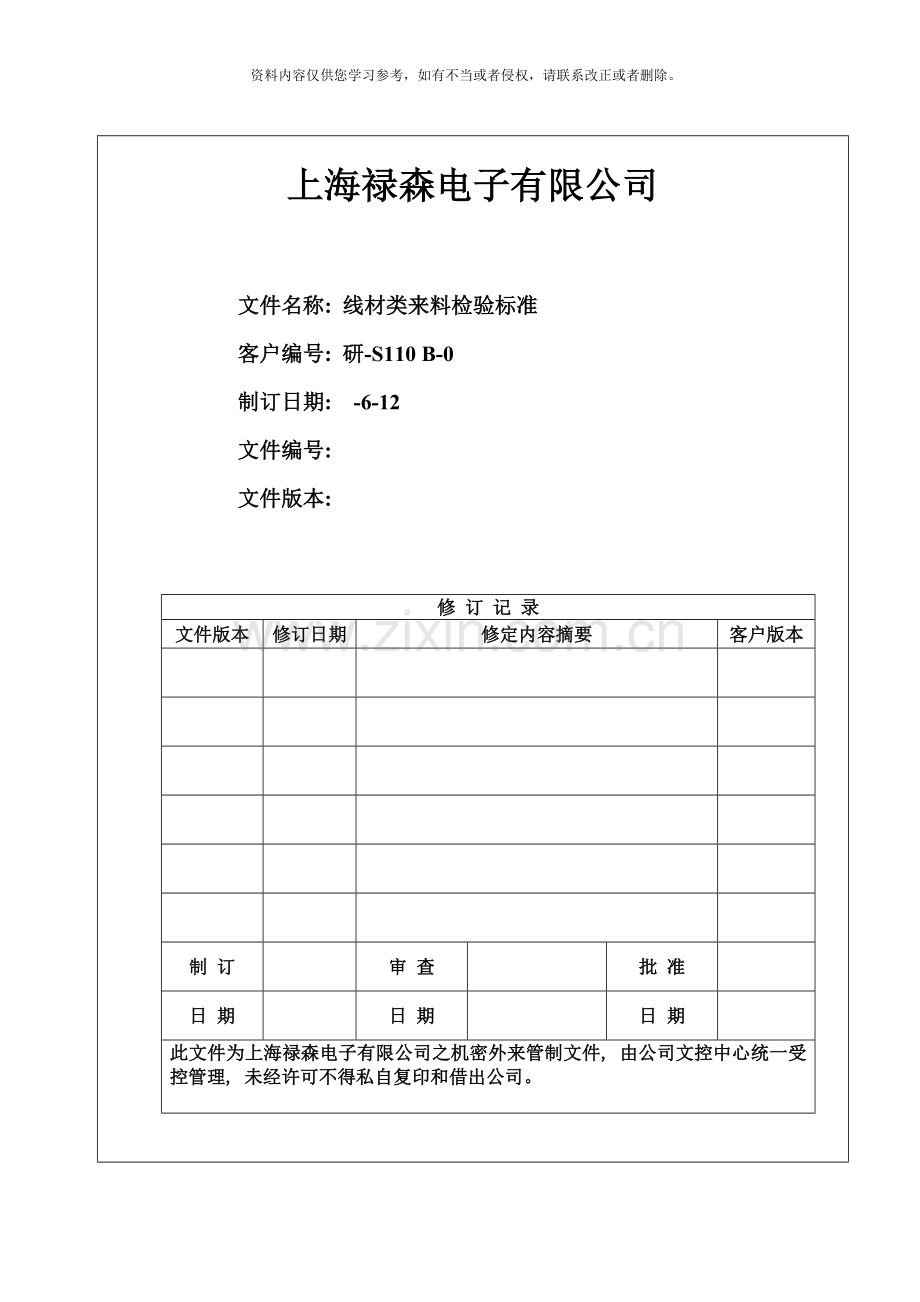

上海禄森电子有限公司

文件名称: 线材类来料检验标准
客户编号: 研-S110 B-0
制订日期: -6-12
文件编号:
文件版本:

修 订 记 录
文件版本
修订日期
修定内容摘要
客户版本

制 订

审 查

批 准

日 期

日 期

日 期

此文件为上海禄森电子有限公司之机密外来管制文件, 由公司文控中心统一受控管理, 未经许可不得私自复印和借出公司。

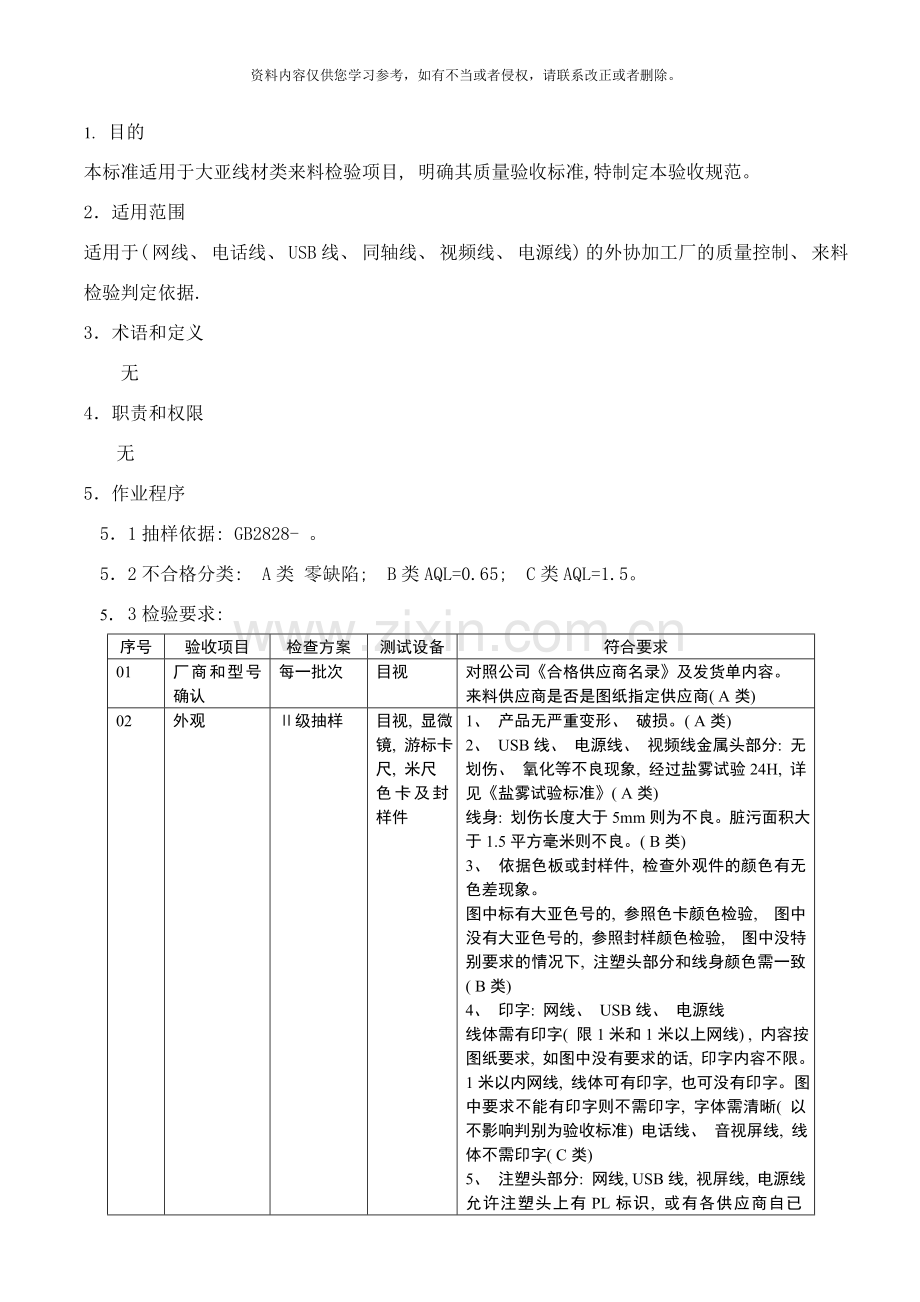

1. 目的
本标准适用于大亚线材类来料检验项目, 明确其质量验收标准,特制定本验收规范。
2．适用范围
适用于( 网线、 电话线、 USB线、 同轴线、 视频线、 电源线) 的外协加工厂的质量控制、 来料检验判定依据.
3．术语和定义
无
4．职责和权限
无
5．作业程序
5．1抽样依据: GB2828- 。
5．2不合格分类: A类 零缺陷; B类AQL=0.65; C类AQL=1.5。
5． 3检验要求:
序号
验收项目
检查方案
测试设备
符合要求
01
厂商和型号确认
每一批次
目视
对照公司《合格供应商名录》及发货单内容。
来料供应商是否是图纸指定供应商( A类)
02
外观
Ⅱ级抽样
目视, 显微镜, 游标卡尺, 米尺
色卡及封样件
1、 产品无严重变形、 破损。( A类)
2、 USB线、 电源线、 视频线金属头部分: 无划伤、 氧化等不良现象, 经过盐雾试验24H, 详见《盐雾试验标准》( A类)
线身: 划伤长度大于5mm则为不良。脏污面积大于1.5平方毫米则不良。( B类)
3、 依据色板或封样件, 检查外观件的颜色有无色差现象。
图中标有大亚色号的, 参照色卡颜色检验, 图中没有大亚色号的, 参照封样颜色检验, 图中没特别要求的情况下, 注塑头部分和线身颜色需一致( B类)
4、 印字: 网线、 USB线、 电源线
线体需有印字( 限1米和1米以上网线) , 内容按图纸要求, 如图中没有要求的话, 印字内容不限。1米以内网线, 线体可有印字, 也可没有印字。图中要求不能有印字则不需印字, 字体需清晰( 以不影响判别为验收标准) 电话线、 音视屏线, 线体不需印字( C类)
5、 注塑头部分: 网线, USB线, 视屏线, 电源线
允许注塑头上有PL标识, 或有各供应商自已LOGO, 或没有PL标志现象。( B类)
6、 接线方式: 按图纸接线表检验接线方式。( A类)
04
包装
Ⅱ级抽样
目视
外箱无破损、 变形; 产品型号、 颜色与外箱标识相一致。包装捆扎尺寸按图纸要求检验
( B类)
05
结构尺寸
每一批次
游标卡尺, 投影仪
符合图纸与设计要求, 重点检验尺寸要加严管控, 按图纸标准检验, 检验项目有:
1． 成品线材规格, 线长等;包装尺寸,需符合图纸要求;
2． 剖开线材, 按线材规格图检验外被, 绝缘及芯线尺寸规格;图中有要求对绞的, 按图检验对绞绞距;
3． 针对插头及水晶头尺寸进行检验(水晶头尺寸如下, 附图, 实际图纸中不做标注)
( B类)
06
装配性
5 PCS/批
相关配件
将插头插入对应的对插头, 检验装配性是否良好, 插拔手感是否良好
07
电气性能
通断测试
5PCS/批
线性毫欧表, LCR表, 线材综合测试仪,
判定标准: 不能有短路, 断路现象( A类)
电线内阻
导体阻抗符合图纸要求。( A类)

08
水晶头部分
每一批次
目测, 游标卡尺,治具
1．塑料: PC料 透明 无破裂( A)
2．金片: 磷青铜 , 表面镀金正3U”并经过盐
雾试验8H, 详见《盐雾试验标准》
3．水晶头厂家限定: 网线8P8C, 8P4C水晶头需采用意华、 百川、 卓新防爆水晶头, 单股铜包钢线采用三叉水晶头, 水晶头标志”CZT” ” ””EXW”标识( 旧物料用完后执行) 图
纸中如对水晶头有特殊要求的, 则按图纸为准, 电话线6P4C,6P2C水晶头对其供应商不做要求
4. 尺寸标准, 如图二, 图三( 重点检验)
测试工具: 卡尺 , 卷尺 , 孔规(A类)
4.1图二, 图三中8.357MAX尺寸可用发行给IQC的孔规进行测量( 如图一)

( 图一)
4.2网线类8P8C、 8P4C水晶头规格

(图二)
4.3电话线类6P4C、 6P2C水晶头

09
ROHS测试
每一批次
ROHS测试仪
符合ROHS要求( A类)
备注: 尺寸检验标准
( 1) 必检尺寸---图纸图面有公差要求、 有特殊要求检验的尺寸。必检尺寸测量结果符合图纸图面要求。
( 2) 其它尺寸---图纸图面未作公差要求, 并在《来料检验作业指导书》未作要求的尺寸。其它尺寸测量结果符合图纸规定的未注尺寸公差精度要求, 并与封样相符。
6参考文件
GB/T2828《计数抽样检验程序》
