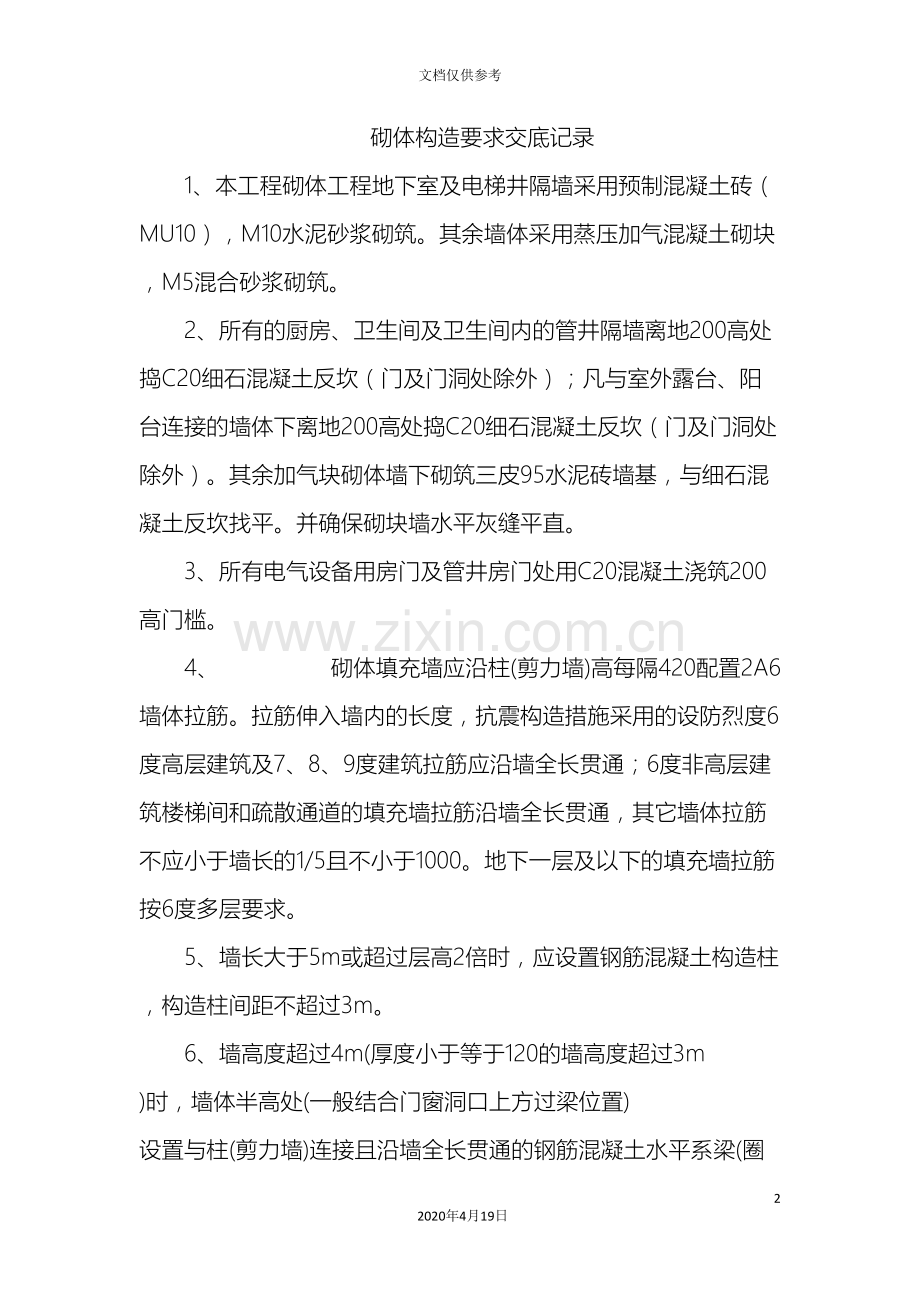

砌体构造要求交底记录
1、本工程砌体工程地下室及电梯井隔墙采用预制混凝土砖（MU10），M10水泥砂浆砌筑。其余墙体采用蒸压加气混凝土砌块，M5混合砂浆砌筑。
2、所有的厨房、卫生间及卫生间内的管井隔墙离地200高处捣C20细石混凝土反坎（门及门洞处除外）；凡与室外露台、阳台连接的墙体下离地200高处捣C20细石混凝土反坎（门及门洞处除外）。其余加气块砌体墙下砌筑三皮95水泥砖墙基，与细石混凝土反坎找平。并确保砌块墙水平灰缝平直。
3、所有电气设备用房门及管井房门处用C20混凝土浇筑200高门槛。
4、 砌体填充墙应沿柱(剪力墙)高每隔420配置2A6 墙体拉筋。拉筋伸入墙内的长度，抗震构造措施采用的设防烈度6度高层建筑及7、8、9度建筑拉筋应沿墙全长贯通；6度非高层建筑楼梯间和疏散通道的填充墙拉筋沿墙全长贯通，其它墙体拉筋不应小于墙长的1/5且不小于1000。地下一层及以下的填充墙拉筋按6度多层要求。
5、墙长大于5m或超过层高2倍时，应设置钢筋混凝土构造柱，构造柱间距不超过3m。
6、墙高度超过4m(厚度小于等于120的墙高度超过3m )时，墙体半高处(一般结合门窗洞口上方过梁位置) 设置与柱(剪力墙)连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁)，梁截面为墙厚bx150 ,纵筋4B10 ,箍筋A6@200. 施工时预埋4C10与水平系梁纵筋连接。水平系梁遇过梁时，分别按截面、配筋较大者设置。
7、支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱，构造柱的间距不大于 。当墙体与框架柱紧贴时(图7.4)，框架柱位置应设GZ,并在框架柱(梁)内沿GZ高度方向设置A6@200 ,与GZ牢靠拉结。
8、 在宽度大于2m的洞口两侧、重型门(厂房门、车库门、人防门、及门洞宽度大于1.5m的安全门和防火门等)的两侧、长度超过2.5m的独立墙体的端部，应设置构造柱。
9、 窗洞高度超过 2.4m且其后无横墙支撑的窗间墙，应在窗间墙两侧设置构造柱，当后面无横墙支撑的窗间墙宽度小于 400时，应按混凝土窗间墙施工。窗间墙混凝土强度等级取C20，纵筋取C10@200双排布置，封闭箍筋A6@200。
10、 高层建筑的楼梯间填充墙构造柱间距不应大于层高且不大于4m。
11、 本工程除注明者外，构造柱截面取墙厚x200，纵筋C10@200，箍筋A6@200；施工时先砌墙后浇构造柱，在上下楼层梁相应位置预留纵筋与构造柱纵筋连接。
12、 填充墙与构造柱交接处，应设墙体拉筋，见图7.9；拉筋伸入墙内的长度要求同7.1条。
13、 楼梯间和疏散通道的填充墙，应采用镀锌电焊网 砂浆面层加强。钢丝网规格为DHW1.8X50.8X50.8双面设置。梅花形设置S形A6钢筋穿墙对拉，间距@900。砂浆强度等级≥M5，厚度≥25。钢丝网需连接接长时，搭接长度不小于200.钢网外表保护层厚度10~15mm。
14、过梁
(1).过梁面距离梁(板)底不小于150时，采用过梁；小于150时，改为下挂板型式，下挂板应后浇。
(2).当洞侧与柱、抗震墙距离小于过梁支承长度a时，柱、墙应在相应位置预留连接钢筋。
过梁支撑长度，小于2米的洞口不小于240，大于两米的洞口不小于370。过梁厚度：洞口小于1500的为120厚，1500~ 的为150厚， ~2500的为180厚，2500~3000的为240厚，大于3000的为300厚，并采用下挂板或下挂过梁。配筋见结构总说明。
15、 当外墙为砌块填充墙且洞口宽度不小于900时，应在窗台部位设现浇钢筋混凝土压顶，截面为墙厚x 100 ，内配 2C10，水平拉筋(单肢) A6@200 ，压顶两端各伸入砌体内不小于400 。
16、 当外墙设置通长窗时，窗下应设现浇钢筋混凝土压顶，截面为 墙厚x 120 ,内配纵筋 3 C10 (面筋),水平拉筋 A6@200 ;压顶下应设置构造柱，构造柱，截面为 墙厚x 200 , 纵筋4C10，箍筋 A6@200；构造柱间距不大于3m。
17、 当门洞边距柱、剪力墙水平距离L小于等于100时，则后浇钢筋混凝土 构造柱(门垛)，其顶部高度与洞口高度相平与门过梁一起浇筑，配筋2C10，A6@250。
18、 井筒四周非剪力墙的电梯井筒，应采用以下构造以满足电梯安装运行,并以电梯深化图为准进行施工。
(1) .井筒角部无框架柱(剪力墙)处应设置构造柱，截面取墙厚x240 ,纵筋 4C12 ，箍筋 A6@200 。
(2) 楼层(梁)之间设置三边圈梁(除电梯门所在的墙面外)，截面为 墙厚x300， 纵筋 4C12，箍筋A6@200 。圈梁与圈梁的距离不大于 2500 且井道最上端圈梁中心距井道顶板底取500。
(3) .电梯门洞上方过梁应与相邻框架、剪力墙或构造柱拉结，过梁截面取墙厚x350 ，配筋按过梁表跨度确定。
二、砌体质量要求：
（1）砌体灰缝横平竖直，灰缝宽度控制在10~15mm，竖向灰缝不允许通缝、透缝错开1/6以上砌块长度。墙面整洁，不挂灰。
（2）砂浆严格按照项目部给的配合比进行拌制，砂浆在现场不得倾倒在地上，采用模板钉制灰槽，做到文明施工，工完料清。
（3）留置施工洞和墙槎时必须按要求设置拉墙筋。
（4）构造柱浇筑模板必须制作漏斗型浇筑，确保构造柱与梁底或板底浇筑密实无缝，待拆模后剔凿除突出墙面的混凝土。
（5）墙面平整度要求不大于8mm，垂直度不大于8mm。墙体偏位不大于10mm。门窗洞口宽度偏差不大于10mm，过梁高度偏差20mm，不得低于设计高度，窗洞上下层吊直，不得偏差大于20mm。位置偏差不大于10mm。
（6）墙体顶部采用水泥砖斜砌，不得一次性砌筑，应停滞三天以上。顶部斜砌预留高度约为190~220mm，保证斜砌灰缝饱满，砌实顶紧。
