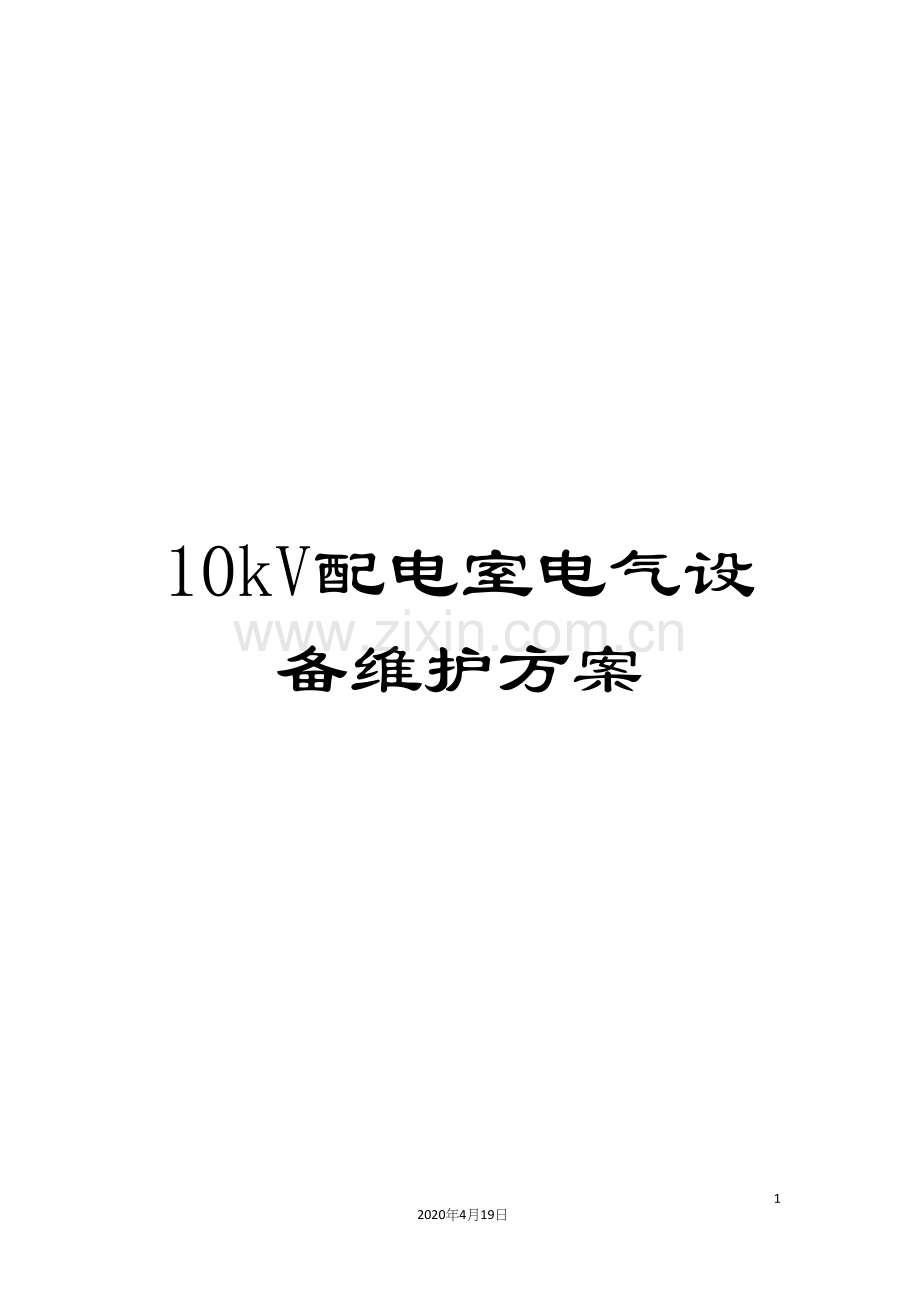

10kV配电室电气设备维护方案.docx

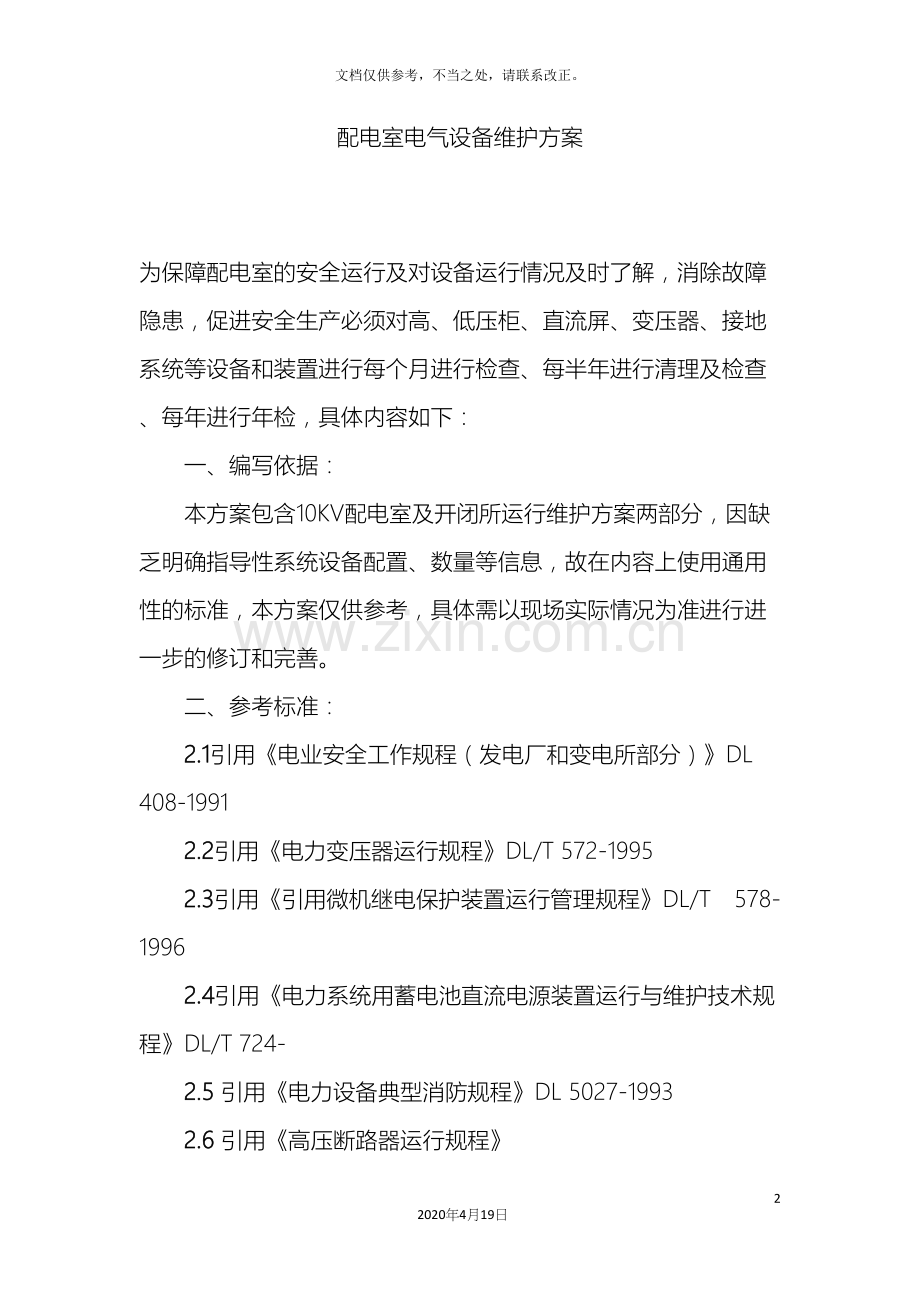

10kV配电室电气设备维护方案72020年4月19日文档仅供参考，不当之处，请联系改正。配电室电气设备维护方案 为保障配电室的安全运行及对设备运行情况及时了解，消除故障隐患，促进安全生产必须对高、低压柜、直流屏、变压器、接地系统等设备和装置进行每个月进行检查、每半年进行清理及检查、每年进行年检，具体内容如下：一、编写依据：本方案包含10KV配电室及开闭所运行维护方案两部分，因缺乏明确指导性系统设备配置、数量等信息，故在内容上使用通用性的标准，本方案仅供参考，具体需以现场实际情况为准进行进一步的修订和完善。二、参考标准：2.1引用电业安全工作规程（发电厂和变电所部分）DL 408-19912.2引用电力变压器运行规程DL/T 572-19952.3引用引用微机继电保护装置运行管理规程DL/T 578-19962.4引用电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 724- 2.5 引用电力设备典型消防规程DL 5027-19932.6 引用高压断路器运行规程三、运维项目及标准3.1负责责任区内配电室及开闭所高压柜、开关及机构、刀闸、导引线、电流互感器、电压互感器、母线排、油变压器的巡视检查工作。3.2负责责任区违规设施的清理及设备本体缺陷、附属设施缺陷和运行环境缺陷的清除工作。3.3负责责任区内电力设备停电维护检修、定期维护测试和预防性试验工作。四、运维内容：一）高压配电柜1、每个月一次对电气设备进行检查。1)检查母线接头处有无变形，有无放电变黑痕迹，紧固联接螺栓，螺栓若有生锈应予以更换，确保接头连接紧密。检查母线上绝缘子有无松动和损坏。2)柜内的机械闭锁，电气闭锁应动作准确、可靠，开关小车推拉应灵活，无卡阻现象。3)柜的接地应牢固良好，装有电器的可开启的门，应以裸铜软线与接地金属构件可靠地连接。4)柜的正面各电器、端子排等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、不易脱落。5)柜内二次回路的连接件均应采用铜质制品牢固紧接，绝缘件采用自熄性阻燃材料，并应清洁干燥。6)柜上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地2、每半年一次对电气设备进行清理、检查。1)高压柜必须清理干净，漆层完好，各构件间连接应牢固，接头温度应在允许范围。2)柜的接地应牢固良好，装有电器的可开启的门，应以裸铜软线与接地金属构件可靠地连接。3)柜的正面各电器、端子排等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、不易脱落。4)柜内二次回路的连接件均应采用铜质制品牢固紧接，绝缘件采用自熄性阻燃材料，并应清洁干燥。5)柜上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。3、每年一次按预防性试验规程对高压柜进行预防性试验，并将试验报告交业主存档，具体工作内容： 1)重复每半年的检查内容； 2)开关及一次电气设备必须作绝缘试验和耐压试验。3)柜内的互感器作变比检查和测量绝缘电阻。4)测量开关的分、合闸线圈直流电阻，开关接触电阻，动作电压和返回电压以及分闸时间。5）校核继保器的动作值、返回值、整定值。二）蓄电池直流屏1、每个月的工作内容：1）对蓄电池进行恢复性的充放电。2）巡看蓄电池的液面是否符合要求，有无漏液发生。2、每半年的工作内容：1）清除屏内充电机及设备上的灰尘和蓄电池槽表面污垢，连接件上的氧化物；2）对充电机、输出回路进行绝缘测试以及各种特性测试。3、每年的工作内容： 1）重复每半年的工作内容； 三）变压器1、每个月一次对变压器进行检查。1）变压器套管是否清洁，有无破损、裂纹和放电痕迹；2）变压器零部件必须无损伤或移位，接线是否松动、断裂、绝缘件和线圈是否有破损，是否有赃物或异物等； 3）检查风机、温控设备等能否正常运行；4）变压器的主附设备的外壳接地是否良好。2、每半年一次对变压器进行清理，检查。1）重复每个月检查的内容；2）高低压电缆头的接触情况，螺丝有无松动，接头是否过热；3）检查所有的紧固件、连接件、标准件是否松动，并重新紧固一次；4）检查变压器的箱体和铁芯是否可靠接地，穿心螺杆的绝缘是否良好；5）套管密封、顶部连接片、密封衬垫的检查，瓷绝缘的检查和清扫；6）各种保护装置、测量装置及操作控制箱的检修、试验；3、每年一次进行年检1）重复每半年一次检查的内容； 2）每年一次还必须进行下列预防性试验； 测量变压器绕组直流电阻，测量前绕组应充分放电； 测量变压器绕组的绝缘电阻，采用2500V兆欧表进行测量；进行变压器绕组的交流耐压试验； 四）低压配电柜1、每个月一次对电气设备进行检查。1）观察母排的发热程度，示温蜡片有否熔化，各连接螺丝有否松动；2）测量电容柜的温度，检查各电容器的外观有无变形，熔断器有无熔断，运行时不应该有任何声音。3）低压柜的机械闭锁、电气闭锁应动作准确、可靠； 4）配电柜抽屉推拉应灵活、无卡阻现象； 2、每半年一次对电气设备进行清理、检查。1）低压柜内设备与各构件间连接应牢固，接头温度应在允许范围；2）低压柜的机械闭锁、电气闭锁应动作准确、可靠； 3）配电柜抽屉推拉应灵活、无卡阻现象； 4）柜的固定及接地可靠，漆层应完好、清洁整齐。3、每年一次年检内容：1）重复每半年的清理检查；2）按预防性试验规程对设备进行预防性试验，并将试验报告交业主存档；低压柜每段母线绝缘电阻不应小于0.5M电力线路绝缘电阻不小于0.5M，试验采用500V兆欧表； 加1000V进行交流耐压试验；五）接地系统1、每个月及每半年检查内容： 检查地网有无脱漆、锈蚀、设备各接地处、导体搭接处是否牢固。2、每年进行接地系统的接地电阻测量。 六）其它1、检查配电房照明和防潮灯及通风机是否正常。2、检查配电房屋面有否漏水，电缆沟有否积水，门窗有否损坏。3、检查防鼠挡板是否完整，房内孔洞有否堵死。4、检查配电房门外通道是否畅顺，有否被堵现象。
