地下结构子分部工程施工方案.doc

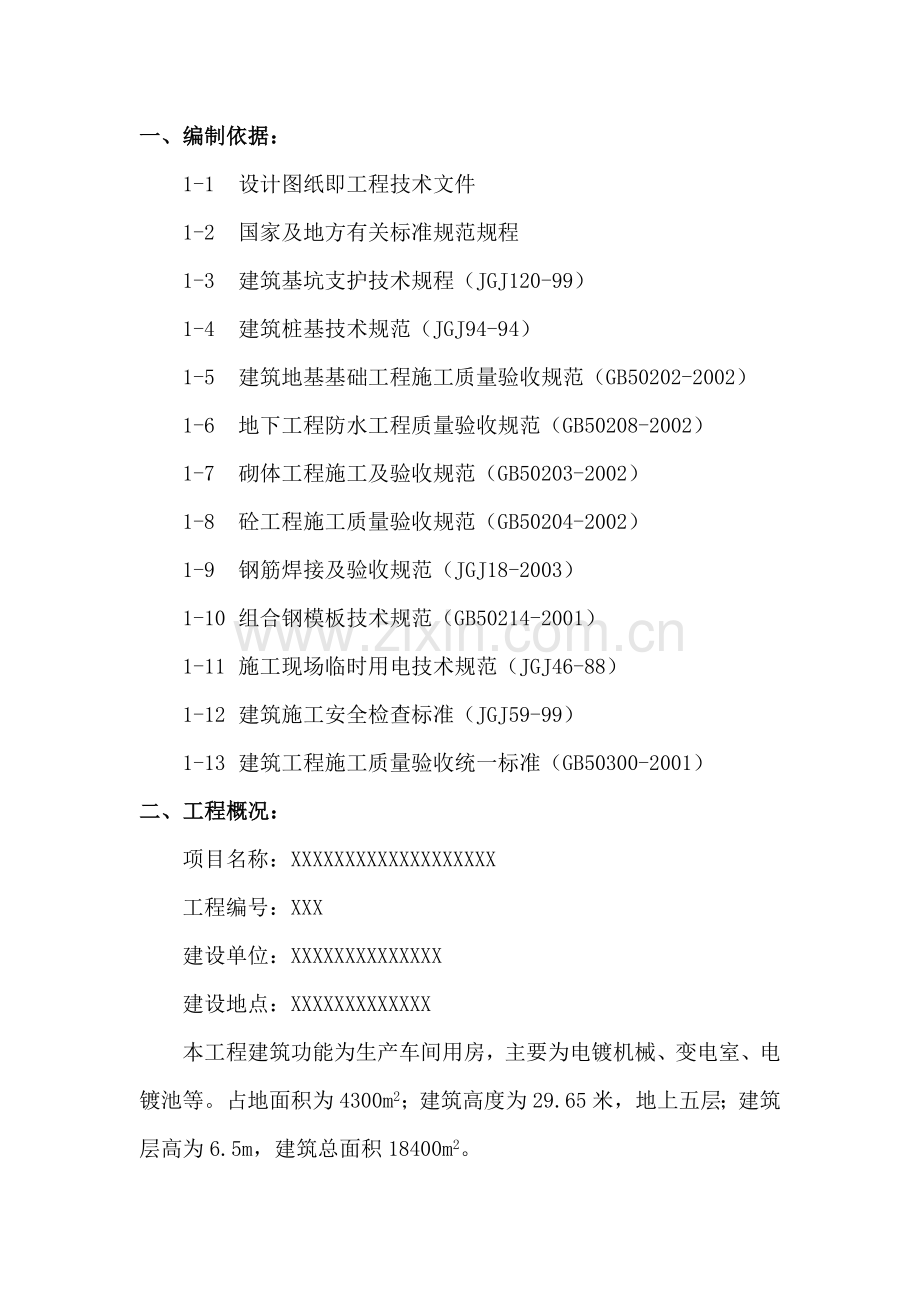

一、编制依据：
1-1 设计图纸即工程技术文件
1-2 国家及地方有关标准规范规程
1-3 建筑基坑支护技术规程（JGJ120-99）
1-4 建筑桩基技术规范（JGJ94-94）
1-5 建筑地基基础工程施工质量验收规范（GB50202-2002）
1-6 地下工程防水工程质量验收规范（GB50208-2002）
1-7 砌体工程施工及验收规范（GB50203-2002）
1-8 砼工程施工质量验收规范（GB50204-2002）
1-9 钢筋焊接及验收规范（JGJ18-2003）
1-10 组合钢模板技术规范（GB50214-2001）
1-11 施工现场临时用电技术规范（JGJ46-88）
1-12 建筑施工安全检查标准（JGJ59-99）
1-13 建筑工程施工质量验收统一标准（GB50300-2001）
二、工程概况：
项目名称：XXXXXXXXXXXXXXXXXXX
工程编号：XXX
建设单位：XXXXXXXXXXXXXX
建设地点：XXXXXXXXXXXXX
本工程建筑功能为生产车间用房，主要为电镀机械、变电室、电镀池等。占地面积为4300m2；建筑高度为29.65米，地上五层；建筑层高为6.5m，建筑总面积18400m2。
三、图纸设计说明：
工程以首层地面板为±0.00，相当于原一期厂房地面±0.00；地下工程砼强度等级为C30，电梯井使用同标号抗渗S6商品砼；保护层：有垫层时用40mm，无垫层时用70mm.
四、施工安排：
1、 施工准备：
1.1施工前，由项目经理组织相关人员对施工图纸及文件说明进行会审，领会、理解设计图纸的内容，填写会审记录，并且通过设计交底核实准确。同时认真学习掌握与本工程技术要求相关的施工质量验收规范标准和设计文件，积极的熟悉、掌握施工技术质量、安全和现场文明施工的要求。
1.2编制各分项工程的施工方案及技术管理措施，按照施工方案中所要求的目标进行工序设计和编制作业指导书。
1.3组织施工技术交底，对挖土、防水分包单位要作详细交底，并用书面形式记录。同时对一些施工中常出现的质量通病提前做好预防措施，对进入现场的各种原材料、成品、半成品进行全面的检查，不合格的材料严禁进场。
1.4现场水源、电源、场地均在施工现场内布置，具体详见“施工现场平面布置图”。
五、主要工程施工方法：
1、施工顺序：
定位测量放线→验线→土方开挖→截桩→基础砼垫层→弹线绑扎承台、梁钢筋→承台模板、梁侧模安装→钢筋及隐蔽验收→浇筑承台、地梁砼→砼养护→拆模板→土方回填→±0.00素砼地面。
2、钢筋工程：
（1）工艺流程：
熟悉图纸→抽筋→钢筋进场验收→钢筋复试→下料成型→分类存放→绑扎
（2） 钢筋验收后，检查出厂合格证明及试验报告，核对钢筋的品种、规格、数量、炉号、出厂日期，以及外观检查合格后，通知现场监理人员见证取样送试，合格后方可使用。
（3） 钢筋接头形式：
遵守设计图纸要求，直径大于16mm的钢筋采用焊接接头，竖向钢筋采用电渣压力焊接头，横向钢筋采用双面搭接焊形式，其他接头采用搭接绑扎接头，并应符合施工质量验收标准。
（4） 钢筋绑扎：
钢筋绑扎前，首先核对小样及图纸要求是否相符，主要是钢筋加密区的高度或间距，吊筋的位置、要求及主次梁的相互关系。梁钢筋接头在支座上，当采用焊接时，不能超过受力钢筋的50％，当采用绑扎接头时，不超过钢筋总面积的25％，搭接长度不小于45d，梁的主筋保护层为25mm，且不小于梁主筋直径，梁的起步钢筋为50mm。
板筋绑扎首先按图纸要求间距弹出布筋控制线，板底排筋绑扎时，应考虑其它工种的预埋部位，不得断底筋，上部钢筋绑扎前，应将水、电布管埋设完成后再进行。下排钢筋保护层垫块应与钢筋绑扎，且要求坚固。上排钢筋应加设铁凳，铁凳应放置在底排筋上或底排钢筋的垫块上，不允许直接接触模板，防止反锈现象发生。
3、模板工程：
（1） 部分墙面为竹胶模板及木龙骨组和支设，竹胶模板背肋使用50×100木龙骨加固，龙骨外面用双脚手管紧固，竹胶板与木龙骨采用2″螺丝固定，脚手管用Φ14机制螺栓3型卡环连接@为400。墙高2/3下方用双螺母紧固，上面用单个螺母紧固。
（2） 外墙钢模板拼装@600附加一根50×50木方，用Φ14穿墙止水螺栓在木方中穿过，锁在外加固双管脚手管上牢固。
（3） 楼梯模板支设采用50mm厚木板配制，按照图纸要求踏步的宽度，用木方条纤连形成整体。
4、混凝土工程：
（1） 该工程承台、地梁采用C30S6，电梯井采用C30S6商品砼，除后浇带留置外，为保证砼浇筑时不产生离析，要求砼落距不得超过2m高，如超过高度范围，必须要沿串筒或溜槽浇筑砼。
（2） 后浇带模板支设与处理：
按照施工图纸要求的位置，提前用木槭埋设在底板钢筋以下，便于设置砼茬子上的两层钢板网，需要后浇带两侧垂直平整（便于粘贴遇水膨胀胶条）。然后用木方子@200与预埋木槭连接，两侧用木方支撑，剔凿清理两侧砼浮浆、浮石等物，粘贴密封防水胶条，用水湿润，浇筑比原砼强度提高一级的商品砼。
（3） 砼工程的振捣与养护：
浇筑承台、地梁时，振捣时应分布均匀。每棒之间间距300mm为宜。操作过程中应快插慢拔，掌握时间与火候，时长过短易产生蜂窝麻面现象，时长过长易产生离析现象，一般为20S左右。将底板振捣后振捣墙基，应进行点振，时间不宜过长，间距不宜超过300mm。为防止地面砼出现塑性裂缝，必须在砼初凝前再进行一次赶平、压实，随即铺上重复物淋水养护，待砼达到终凝后，方可浇水养护，保证砼在湿润条件下养护14昼夜。
5、模板拆除：
（1） 侧模：在砼强度能保证其表面及棱角不因拆模而受损的情况下即可拆模。
（2） 底模：应在与结构同条件养护的试件强度等级达到标准后，经现场监理工程师认可后方可拆除。
6、土方回填工程：
填方土料应符合设计要求，为保证填方的强度和稳定性，在设计无要求时，采用含水量符合压实或夯实的粘土为宜。回填时，土料应过筛，其最大粒径不大于50mm，2：8灰土进行回填时灰和土必须过筛，填土前应将基坑清理干净，并且分步用蛙夯对回填土进行夯实。
六、文明施工方案：
1、 区域划分：
明确现场中的生产区域、生活区域和办公区域生产区域中包括钢筋加工和木工制作、材料临时存放区等。
2、 现场围挡：
施工现场在靠厂区道面采用彩板围挡，整齐牢固、顺直，做到封闭式管理，门口处设值班室。
3、 现场道路：
主要干道修筑硬化路面，北面做砼硬路面，东、西面上铺渣石及石粉，并且进行路基压平、压实，两侧起红砖道边。现场内设置运输道路并做出环形排水沟，
4、 现场库房和机棚：
库房建立管理制度和管理人员岗位职责，并镶框上墙，库房存放料具要分类码放整齐、标识明确，帐、卡、物相符。易燃易爆物品单设库房，配备专用消防器材，设专人管理。
七、安全生产保证措施：
1、 认真贯彻安全生产的各项法令、法规，落实“安全第一、预防为主”的方针，落实各级安全生产岗位责任制。
2、 贯彻执行建设部十项安全检查标准，并达到优良标准。
3、 加强安全管理，杜绝各类工伤事故发生，轻伤频率每月控制在2‰以内，力争无重大伤亡事故发生。
4、 安全用电措施要严格执行JGJ46-88《施工现场临时用电技术规范》的要求，建立安全用电责任制度，并单独编制临时用电施工组织设计。
5、 结合相关部门对专业电工和各类用电人员进行用电安全教育培训，建立技术交底制度，并在安全技术交底资料上履行交底人和被交底人签字手续，并说明交底日期。
6、 探照灯尽量选择满足照明要求又不刺眼的新型灯具，或采取其他措施，使夜间施工区域及周围社区居民不受到影响。
八、雨季施工措施：
1、 原材料的储存和堆放，现场的工作棚、库房电闸箱必须做到雨施不漏、不潮、不积水，而且内部保证通风，周围挖设排水设施，防止积水。
2、 砂、石料存放区一般安排在地势较高的场地上，并且有足够储备，上面覆盖一些防雨用品，以保证在小雨中顺利施工。场地四周设排水沟，防止砂、石被水浸泡，增加含水率。
3、 砌筑工程及砼施工时，现场应配备天平、酒精等料具，在原材料受雨水淋湿后，应根据原材料内的含水率确定施工配合比，严禁雨后按原施工配合比施工。
4、 砌筑及砼浇筑施工尽量避开雨天施工，若赶上雨天施工必须对成品进行遮挡，防止被水冲刷。
5、 雨季施工期间要特别注意架子搭设的质量和安全要求，应经常进行巡视检查，发现隐患及时整改。架子基础应按架子的规范进行施工，且上人马道的坡度要保证在30°为宜。脚手板上应绑扎牢固，并且钉防滑条，雨后安全管理人员要随时进行检查，必须保证施工安全。
