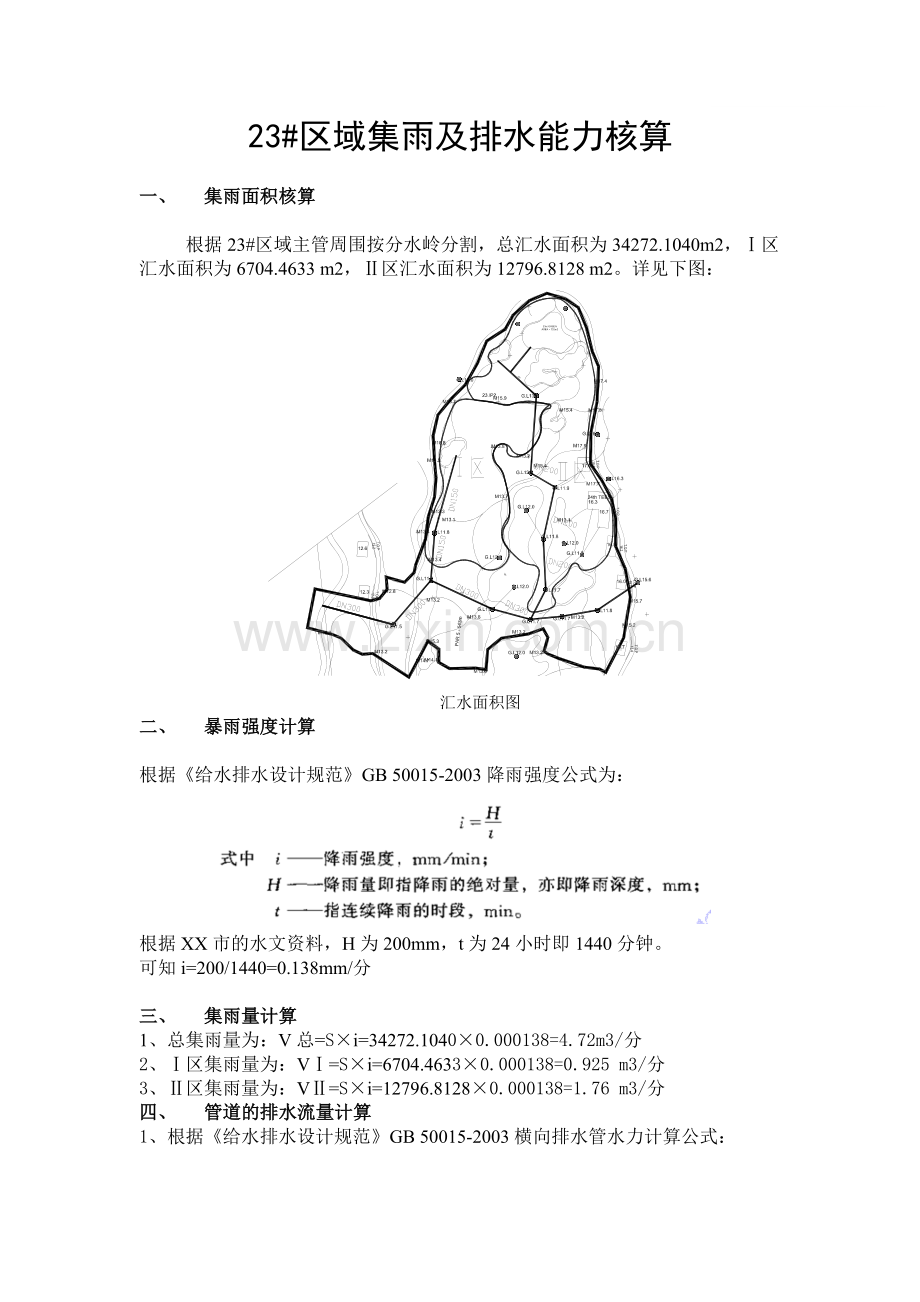

23#区域集雨及排水能力核算

一、 集雨面积核算

根据23#区域主管周围按分水岭分割，总汇水面积为34272.1040m2，Ⅰ区汇水面积为6704.4633 m2，Ⅱ区汇水面积为12796.8128 m2。详见下图：

汇水面积图
二、 暴雨强度计算

根据《给水排水设计规范》GB 50015-2003降雨强度公式为：

根据XX市的水文资料，H为200mm，t为24小时即1440分钟。
可知i=200/1440=0.138mm/分

三、 集雨量计算
1、总集雨量为：V总=S×i=34272.1040×0.000138=4.72m3/分
2、Ⅰ区集雨量为：VⅠ=S×i=6704.4633×0.000138=0.925 m3/分
3、Ⅱ区集雨量为：VⅡ=S×i=12796.8128×0.000138=1.76 m3/分
四、 管道的排水流量计算
1、根据《给水排水设计规范》GB 50015-2003横向排水管水力计算公式：

1、 PVC管坡度为0.006流速为：
V150管=0.0752/30.0061/2/0.009=0.178×0.0775/0.009=1.531m/s
v200管=0.12/30.0061/2/0.009=0.215×0.0775/0.009=1.8513m/s
v300管=0.152/30.0061/2/0.009=0.2823×0.0775/0.009=2.431m/s
2、排水管每分钟流量
根据公式Q=S×V计算，且排水管的排水截有效面积为60%排水管截面积。
排水管每分钟流量为：Q150管=S×V=ЛR20.6×1.531×60=0.978m3/分
同理可知
Q200管=ЛR20.6×1.8513×60=2.092m3/分
Q300管=S×V=ЛR20.6×2.431×60=6.183m3/分

五、 分析
1、 根据V总∠Q300管可知每分钟DN300管排水能力能够满足该区域总的排水要求。
2、 根据VⅠ∠Q150管可知每分钟DN150管排水能力能够满足Ⅰ区的排水要求。
3、 根据VⅡ∠Q200管可知每分钟DN200管排水能力能够满足Ⅱ区的排水要求。
统上所述，只要从湖边至草坑段为DN300管即可满足整个区域的排水要求。
Ⅰ区采用DN150管、Ⅱ区采用DN200管即可。

2007年11月28日
