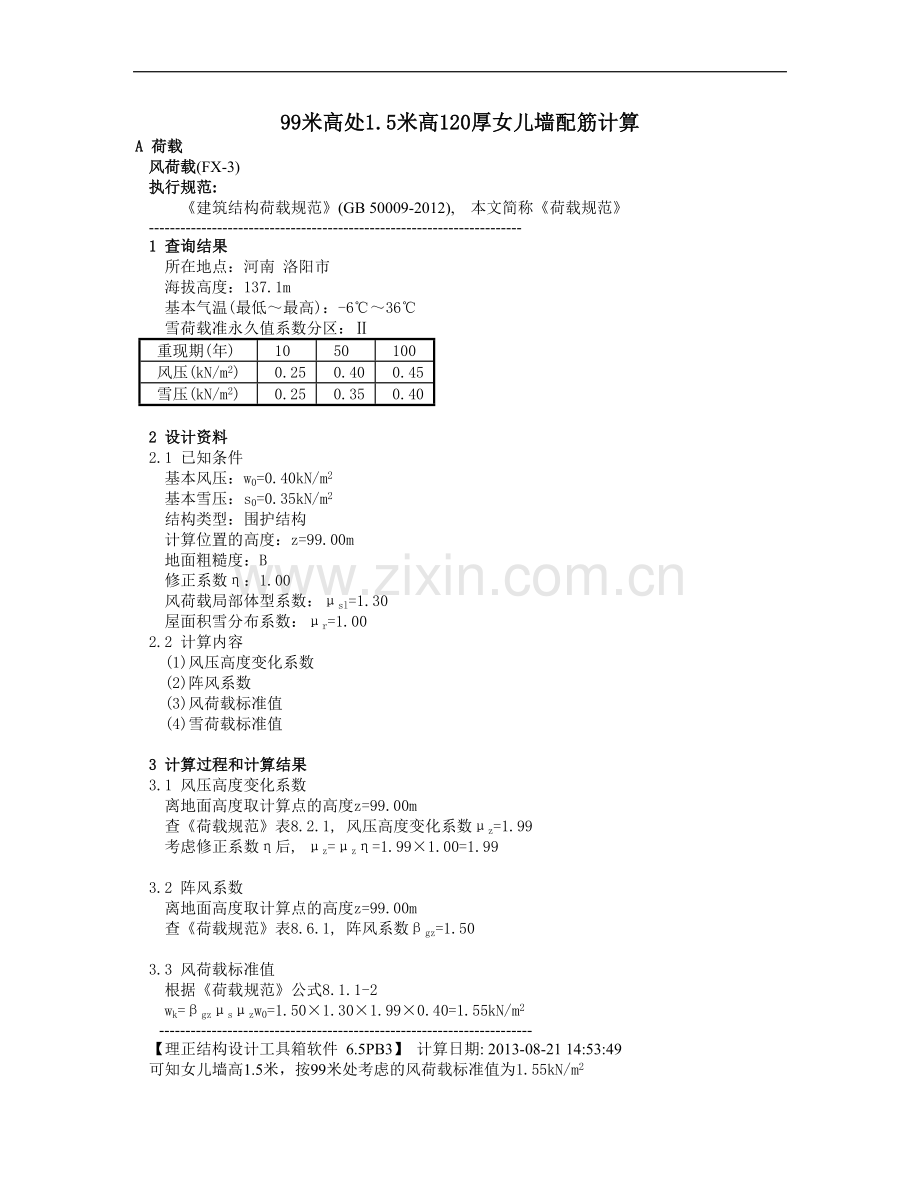

99米高处1.5米高120厚女儿墙配筋计算
A 荷载
风荷载(FX-3)
执行规范:
　　《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》
-----------------------------------------------------------------------
1 查询结果
所在地点：河南 洛阳市
海拔高度：137.1m
基本气温(最低～最高)：-6℃～36℃
雪荷载准永久值系数分区：Ⅱ
重现期(年)
10
50
100
风压(kN/m2)
0.25
0.40
0.45
雪压(kN/m2)
0.25
0.35
0.40

2 设计资料
2.1 已知条件
基本风压：w0=0.40kN/m2
基本雪压：s0=0.35kN/m2
结构类型：围护结构
计算位置的高度：z=99.00m
地面粗糙度：B
修正系数η：1.00
风荷载局部体型系数：μsl=1.30
屋面积雪分布系数：μr=1.00
2.2 计算内容
(1)风压高度变化系数
(2)阵风系数
(3)风荷载标准值
(4)雪荷载标准值

3 计算过程和计算结果
3.1 风压高度变化系数
离地面高度取计算点的高度z=99.00m
查《荷载规范》表8.2.1, 风压高度变化系数μz=1.99
考虑修正系数η后, μz=μzη=1.99×1.00=1.99

3.2 阵风系数
离地面高度取计算点的高度z=99.00m
查《荷载规范》表8.6.1, 阵风系数βgz=1.50

3.3 风荷载标准值
根据《荷载规范》公式8.1.1-2
wk=βgzμsμzw0=1.50×1.30×1.99×0.40=1.55kN/m2
-----------------------------------------------------------------------
【理正结构设计工具箱软件 6.5PB3】 计算日期: 2013-08-21 14:53:49
可知女儿墙高1.5米，按99米处考虑的风荷载标准值为1.55kN/m2

恒载为0
检修荷载（活载）按每米1 kN/m（荷规5.2.2）
地震荷载按Fek=αmax*Geq*3=0.08*.15*25*3=0.9（抗5.2.4放大3倍）承载力抗震调整系数受弯为0.75
B 应考虑组合
1、基本组合:1.20*恒+1.40*活+0.60*1.40*风
2、基本组合:1.20*恒+1.40*风+0.70*1.40*活
3、基本组合:1.20*(恒+0.50*活)+0.20*1.40*风+1.30*地（60米以上应考虑风和地震组合高5.6.4）
女儿墙根部弯矩M1=1.4*1.5*1+0.6*1.4*1.55*1.5*1.5*0.5=2.1+1.46475=3.56475
M2=1.4*1.55*1.5*1.5*0.5+0.7*1.4*1.5*1=1.47+2.44125=3.91125
M3=1.2*0.5*1.5*1+0.2*1.4*1.55*1.5*1.5*0.5+1.3*0.9*1.5*1.5*0.5=0.9+0.48825+1.31625=2.7045 0.75倍为2.028
弯矩取 4 kN·m　
C 受弯计算

1.1 基本资料　
1.1.1 工程名称： 工程一　
1.1.2 混凝土强度等级 C30， fcu,k ＝ 30N/mm2， fc ＝ 14.331N/mm2， ft ＝ 1.433N/mm2　
1.1.3 钢筋材料性能： fy ＝ 360N/mm2， Es ＝ 200000N/mm2，　
1.1.4 弯矩设计值 M ＝ 4kN·m　
1.1.5 矩形截面，截面尺寸 b×h ＝ 1000×120mm， h0 ＝ 82.5mm　

1.2 正截面受弯配筋计算　
1.2.1 相对界限受压区高度 ξb ＝ β1 / [1 + fy / (Es·εcu)]　
＝ 0.8/[1+360/(200000*0.0033)] ＝ 0.518　
1.2.2 单筋矩形截面或翼缘位于受拉边的Ｔ形截面受弯构件受压区高度 x 按下式计算：　
x ＝ h0 - [h02 - 2M / (α1·fc·b)]0.5 ＝ 82.5-(82.52-2*4000000/1/14.331/1000)0.5　
＝ 3mm ≤ ξb·h0 ＝ 0.518*82.5 ＝ 43mm　
1.2.3 As ＝ α1·fc·b·x / fy ＝ 1*14.331*1000*3/360 ＝ 138mm2　
1.2.4 相对受压区高度 ξ ＝ x / h0 ＝ 3/82.5 ＝ 0.042 ≤ 0.518　
配筋率 ρ ＝ As / (b·h0) ＝ 138/(1000*82.5) ＝ 0.17%　
最小配筋率 ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.18%} ＝ 0.20%　
As,min ＝ b·h·ρmin ＝ 240mm2　
　考虑施工因素板厚减20按100厚计算的As ＝185mm2
因风荷载和检修荷载准永久组合系数为0且恒载为0，根据荷规3.2.10可知准永久值为0，不用计算裂缝。
8@200面积为251 mm2 即可
_________________________________________________________________________
【MorGain 结构快速设计程序 V2011.06.1999.436433355】 Date：2013-08-22 17:11:31
