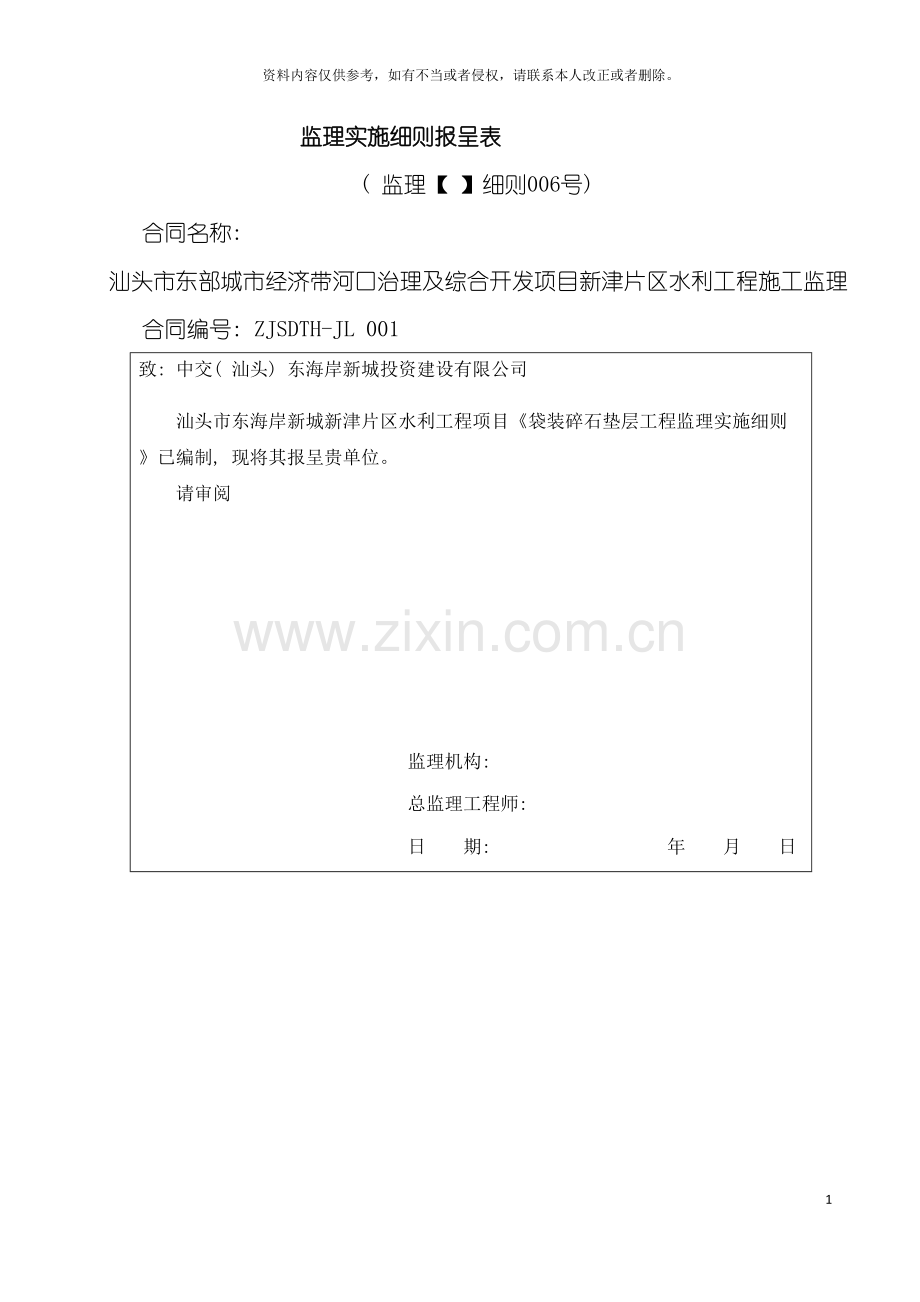

监理实施细则报呈表
( 监理【 】细则006号)
合同名称: 汕头市东部城市经济带河口治理及综合开发项目新津片区水利工程施工监理
合同编号: ZJSDTH-JL 001
致: 中交( 汕头) 东海岸新城投资建设有限公司

汕头市东海岸新城新津片区水利工程项目《袋装碎石垫层工程监理实施细则》已编制, 现将其报呈贵单位。
请审阅

监理机构:
总监理工程师:
日 期: 年 月 日

发 包 人: 中交( 汕头) 东海岸新城投资建设有限公司
签 收 人:
日 期: 年 月 日
说明: 本表一试 三 份, 由监理机构填写, 发包人签收后, 监理机构、 发包人、 承包人各一份。

汕头市东部城市经济带河口治理及综合开发项目
新津片区水利工程

袋装碎石垫层工程监理实施细则

二O一一年十月
目 录
1 总则 1
2 开工审批程序 1
3 施工过程监理 3
4 工程验收 6
5 其它 7
6 附表 7

袋装碎石垫层工程监理实施细则
1 总则
1.1编制目的: 为有利于实施袋装碎石垫层施工的过程控制, 规范监理程序。
1.2编制依据: 本细则依据《工程施工承包合同》, 以及设计提供的《初步设计报告》等文件, 结合《水利水电建设工程验收规范》(SL223－ )、 《堤防工程施工质量评定与验收规程( 试行) 》( SL239-1999) 、 《土工合成材料应用技术规范》( GB50290-98) 、 《港口工程质量检验与评定标准》( JTJ221-98) 、 《水利水电工程施工质量检验与评定规程》( SL176- ) 、 《水运工程质量检验标准》、 《水运工程测量规范》( JTJ250-96) 和设计施工说明书要求编制。
1.3本实施细则适用于: 本工程的袋装碎石垫层工程项目。
2 开工审批程序
2.1向承包人进行监理工作交底
监理工作交底主要包括: 明确袋装碎石垫层施工质量控制的重点, 明确监理要求办理签证的程序, 明确相关作业表格的填写方法和要求等。
2.1.1工程开工前14天, 承包人应根据设计文件( 包括施工图纸、 设计修改通知、 技术联系单) 及施工规范规程, 结合工程实际情况编制施工措施计划。由于袋装碎石垫层不属于独立的单位工程或分部工程, 其施工措施计划能够结合单位工程或分部工程进行统一编制。主要内容应包括:
( 1) 袋装碎石垫层工程概况, 施工平面图布置图;
( 2) 施工方案( 袋装碎石垫层的施工作业工序及各工序的逻辑关系) ;
( 3) 进度计划( 包括工期安排、 施工强度分析) ;
( 4) 工程质量与施工安全保证措施;
( 5) 原材料和半成品材料供应和质量保证措施;
( 6) 船舶和其它机械设备选型、 配置、 数量及劳动力配置;
( 7) 其它需说明的特别事项。
2.1.2工程开工前承包人安全环保条件应具备以下要求:
( 1) 承包人应建立健全安全环保体系;
( 2) 安全管理人员的配置应满足工程要求;
( 3) 制定施工过程危害因素识别及控制措施;
( 4) 进行从业人员岗前安全教育培训考核和安全技术交底;
( 5) 制定应急处理措施; 做好应急资源储备;
( 6) 进行特种设备及船舶技术档案与检测检验;
( 7) 特种作业人员应持证上岗;
( 8) 船员配备与资格满足规定要求;
( 9) 落实临时用电管理制度。
2.1.3承包人应根据施工布置和人员机械的配置情况, 在工程开工前制定袋装碎石垫层工程施工进度计划。进度计划必须合理, 可操作性强, 并同时满足施工承包合同对总工期的要求。
2.1.4承包人应按合同文件的要求, 并结合袋装碎石工程实际情况, 建立内部质量保证体系, 明确分工和各自的职责。各岗位人员应具有相应资质并按合同文件全部到位。
2.1.5承包人应编制材料供应计划( 裂膜丝机织土工布、 碎石) 。半成品材料生产制作计划( 袋装碎石) 。料场质量检查措施和不合格材料的处理方案。
2.1.6承包人应在开工前5天, 按照施工计划要求, 合理调度, 组织船舶和施工设备进场, 检查进场船舶和施工设备性能、 型号、 数量、 工况是否满足要求。承包人对进场船舶和施工设备自检符合后向监理机构报送《施工设备进场报验单》。监理人应检查船舶和施工设备是否满足施工工期、 施工强度和施工质量的要求。未获海事部门水上水下施工作业许可证并经监理人检查批准的船舶和施工设备不得在工程中使用。未经监理人的书面批准, 船舶和施工设备不得撤离施工现场。
2.2审批承包人报送袋装碎石垫层施工技术文件
施工准备工作包括:
( 1) 施工措施计划;
( 2) 制定施工进度计划;
( 3) 建立质量保证体系;
( 4) 完成建筑材料、 半成品的检测和试验;
( 5) 组织施工机械进场;
( 6) 按合同要求选择分包单位或不分包。
2.3承包人完成上述施工准备工作后, 应及时报送监理机构审签。文件连同意见单均一式两份, 经承包人项目经理( 或其授权代表) 签署并加盖公章后递交监理机构。监理机构审阅后在限定时间内返回审签意见单一份, 原文件不退回。审签意见包括”照此执行”、 ”按意见修改后执行”、 ”已审阅”及”修改后重新报送”四种。
2.4上述报送文件除审签意见为”修改后重新报送”外, 承包人可及时向监理机构申请开工许可证。在接受申请后,监理机构应在24小时内审查完毕, 并开出相应工程项目的开工许可证或开工批复文件。若承包人在限期内未收到监理机构应退回的审签意见单或批复文件, 可视为已报经审阅。
2.5如果承包人未能按时向工程监理机构报送开工申请所必须的文件和资料, 由此造成施工工期延误和其它损失, 均由承包人承担全部责任。在合理的期限内, 若承包人迟迟不进行开工报审, 监理认为可能造成工程无法按期完工或影响安全的, 监理机构应以专题报告的形式及时向发包人汇报。
2.6承包人不经监理机构审批擅自开工的, 监理机构应及时通知发包人, 下达停工通知。
2.7监理机构及监理工程师所进行的检查、 检验、 批准与认证, 并不意味着能够减轻承包人对保证工程质量和施工进度所应负的合同责任。
3 施工过程监理
3.1施工质量控制
根据袋装碎石垫层工程的施工工艺流程, 对每一工序进行具体要求。
3.1.1测量、 放样
( 1) 承包人放样前, 应编制施工测量方案报监理机构批准。施测技术方案包括: 施测方法、 控制网的建立工作, 高程控制点、 轴线控制桩、 平面位置示意图、 保护措施、 计算方法和有关操作规程。
( 2) 监理机构审核批准后, 应要求承包人按设计图纸和施测技术方案进行复核放样和测量。
( 3) 测量内容: 沿堤线布置测量桩号, 平面布置示意图, 测量水下抛投区地形。
( 4) 各放样测点相对设计的限值误差, 平面为±50mm, 高程为±30mm, 高程负值不得连续出现, 并不得超过总测点的30%。
( 5) 测量完成后, 承包人应将所有测量资料, 包括计算和图纸作为《测量放线报验单》的附件报监理工程师, 经监理工程师审核后决定批准或不批准。承包人经过复核放样, 还应向监理工程师递交一份书面资料, 证明原设计的原地形和原工程量是正确的; 如果有异议时正式递交一份表格, 列出原设计错误的位置、 标高以及工程量, 经监理工程师复核后转报业主。
( 6) 承包人因施工需要需增加控制点、 临时水准点、 辅助基线等时, 应申请监理工程师现场监督、 检查、 复核并认可。
3.1.2碎石和包装袋选择
( 1) 碎石料应按设计要求, 选用粒径为10-40mm。。
( 2) 袋装碎石包装袋为110g/m2编制袋, 装好碎石, 袋口应用丙纶线缝合, 防止袋装碎石在运输搬运、 投放过程中袋口松裂。
3.1.3袋装碎石抛投
( 1) 袋装碎石应根据设计要求、 施工能力、 潮位和波浪等影响, 确定分层和分段的施工顺序。
( 2) 袋装碎石先码头验收, 量方。在石料规格、 尺寸及质量抽检合格的前提下, 一般每船测3－5个横断面求平均值, 长度取1－2个断面求平均值, 高度取5个以上点求平均值。以三平均值的乘积作为此船方量。为力求准确公正, 验方应由1－2名监理人员和2－3名项目经理部人员共同完成。
( 3) 确定抛投区域, 精确定位后, 报监理工程师查验。监理工程师审验合格后, 验方完成后, 在监理工程师旁站监督下, 承包人应组织人员立即抛投。注意分多层抛护均匀, 不空档。
抛投过程中, 应依据船只所验方量和网格设计方量以及多层抛投的要求, 经常合理地移动船只, 防止抛石成堆、 抛投不匀。
每船抛投结束后, 承包人应填写《袋装碎石抛填质量检验签证单》, 填明船号、 石料方量、 材质、 粒径、 抛投位置、 水深、 流速、 开始抛投和结束抛投时间等内容, 报送监理工程师签证认可。
每一网格抛投工程量至少分二期完成, 前期抛投量宜控制在60％－70％, 不得大于70％, 前期工程完成后必须进行一次全面测量, 并以数据、 图表等形式反映抛投效果, 报监理工程师审核认可。凡前期抛投效果未达到要求的, 后期工程施工应在承包人所报补抛方案和补抛效果均获得监理工程师认可后进行。对施工条件较差、 环境影响较大的区域, 还应经常进行水下测量, 根据测量结果及时进行补抛。
( 4) 抛投袋装碎石的范围和厚度应满足设计要求, 袋装碎石的设计厚度为50cm, 允许偏差为±50mm。
3.1.4数据处理
( 1) 数据保留位数, 应符合国家及水利水电行业有关试验规程及施工规范的规定。计算合格率时, 小数点后保留一位。
( 2) 检验和分析数据可靠性时, 应符合下列要求:
①检查取样应具有代表性;
②检验方法及仪器设备应符合国家及水利水电行业规定;
③操作应准确无误。
( 3) 实测数据是评定质量的基础资料, 严禁伪造或随意舍弃检测数据。对可疑数据, 应检查分析原因, 并作出书面结论。
( 4) 单元工程检测成果按《评定标准》规定进行计算。
3.1.5质量事故处理
在施工过程中, 如出现重大的质量缺陷或事故, 应按”三不放过”原则处理, 即事故原因不查清不放过,主要事故责任者未受到教育不放过,补救和防范措施不落实不放过.承包人应立即通知监理工程师并书面报告质量缺陷或事故的原因以及补救措施, 经监理工程师批准后进行补救施工。补救施工应在有监理工程师现场旁站的情况下进行。原质量缺陷部位清理干净并经监理工程师检查后再行修补。质量缺陷修补增加的费用应由承包人自理。
因质量缺陷并需采取加固和工程变更措施时, 应由承包人提出设计要求, 经设计单位审查同意并经发包人批准方可实施。加固和变更措施增加的额外费用由承包人自理。
质量缺陷或事故修补处理完成后, 承包人应申请监理工程师对其质量进行重新检查, 由监理工程师验收合格后方能进行后续工程的施工。
3.2工程进度控制
( 1) 承包人在开工之前提交施工进度计划和说明, 报监理工程师审查批准。
( 2) 承包人根据批准的进度计划编制年度、 月度计划报监理工程师审批。
( 3) 承包人按月向监理工程师递交进度月报表。
( 4) 当工期出现延误时, 监理工程师应下达赶工通知, 要求承包人调整或修改计划, 并采取必要的措施加快施工进度, 以使施工进度符合招、 投标文件和施工承包合同对总工期的要求, 确保按合同工期完成抛填袋装碎石工程计划, 调整或修改后的进度计划应报监理工程师审批。
( 5) 当承包人导致合同工期严重延误时, 监理工程师在必要时将向发包人提出中止执行施工合同的详细报告, 供业主采取措施或做出相应的决定。
3.3工程投资控制
( 1) 承包人应按合同规定的计量办法, 按月对已完成的质量合格的工程进行准确计量, 并在每月末随同月付款申请单, 按本合同《工程量清单》的项目分项向监理人提交完成工程量月报表和有关计量资料。
( 2) 监理人对承包人提交的工程量月报表进行复核, 以确定当月完成的工程量, 有疑问时, 能够要求承包人派员与监理人共同复核, 并可要求承包人按合同的规定进行抽样复测, 此时, 承包人应指派代表协助监理人进行复核并按监理人的要求提供补充的计量资料。
( 3) 监理工程师审核同意付款申请后, 即签认《工程价款月付款证书》, 提出她认为应当到期支付给承包人的金额。
3.4 安全环保控制
( 1) 检查施工单位安全环保体系运行是否正常。
( 2) 检查管理人员职责是否明确、 从业人员是否规范作业和是否进行安全教育。
( 3) 检查设备设施维护保养检查及各类安全环保防护设施及危害因素控制措施落实、 自然环境的监测监控机预警、 安全环保警示标示标志设立情况。
4 工程验收
4.1验收依据
( 1) 发包人、 设计单位提交的图纸和各种技术文件;
( 2) GB50286-98《堤防工程设计规范》、 SL260-98《堤防工程施工规范》;
( 3) SL239-1999《堤防工程施工质量评定与验收规程》;
( 4) 施工过程中必须的施工照片、 录相等;
( 5) 承包人的施工记录;
( 6) 水下抛石登记表;
( 7) 单元工程、 分部工程质量评定表;
( 8) 各种试验报告表
4.2质量检查和验收程序
( 1) 在施工过程中, 承包人应对袋装碎石工序质量进行”三检”, 检验内容包括: 原材料品质( 应包括碎石、 裂膜丝机织土工布) ; 半成品材料生产制作( 袋装碎石) ; 施工工序( 袋装碎石抛投) 。
( 2) 袋装碎石抛投施工过程中, 现场监理人员应进行旁站监理, 督促承包人质检负责人、 质检员、 施工员加强现场质量管理, 做好质量检查工作。袋装碎石抛投完成后, 承包人自检合格后, 监理人员应指定潜水员进行水下抽查, 发现问题及时向承包人指出, 并督促其处理。如发现漏抛碎石袋垫层应及时用碎石袋抛填覆盖, 确保碎石铺设抛投的连续性、 平整度及稳定性。
( 3) 单元工程验收程序
袋装碎石单元工程完工后, 承包人都必须实行自检, 自检合格后, 申请监理工程师抽检, 抽检合格后由监理工程师签字认可。施工过程中, 监理工程师对工程施工质量的认证, 必须在承包人三级检验合格的基础上进行。
( 4) 分部工程验收
袋装碎石属于铺设排体分部工程, 在铺设排体分部工程的所有单元工程验收合格后由承包人提出申请, 任一单元工程验收不合格不得进行分部工程的验收, 承包人要做好分部工程验收的各种准备( 资料整理、 文字记录等) 。
5 其它
本细则未列之施工技术要求、 质量检验标准, 按合同文件、 设计文件和有关施工技术规程、 规范及质量评定标准执行。
6 附表
《袋装碎石垫层工程主要质量控制点》
《袋装碎石垫层工程质量控制主要参数》
《抛设袋装碎石垫层单元工程质量评定表》
《袋装碎石抛填质量检验签证单》

袋装碎石垫层工程主要质量控制点
工作内容
旁站
巡视
见证点
停工待检
抽检
放样、 测量

√

碎石强度

√

碎石粒径

√
船只定位
√

√

移位
√

验方测量

√

抛投
√

袋装碎石垫层工程质量控制主要参数
序号
名 称
控制参数
1
碎石粒径
10-40mm
2
包装袋
110g/m2
3
抛投位置和数量
精确网格控制, 分层抛投, 定期检测
4
抛投厚度
50cm 允许偏差±50mm

水利水电工程
抛设袋装碎石垫层单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、 部位

检 验 日 期
年 月 日
项 目
质 量 情 况
检验意见
主要
项目
1
袋装碎石的规格和质量必须符合设计要求。

一般
项目
1
袋装碎石抛设施工的连接处理应符合规范规定。

2
软体排铺设工序施工验收后, 应及时抛填覆盖。如有遗漏, 应重新补做。

项目
允许
偏差
( mm)
断面桩号
实测偏差值( mm)
1
2
3
4
5
6
7
8
9
10
允许偏差项目
厚度
±50

允许偏差项目共检测 点, 其中合格 点, 合格率 %。
评 定 意 见
单元工程质量等级
主要项目全部符合质量标准; 一般项目 质量标准。允许偏差项目实测点合格率为 %

施工单位

年 月 日
建设
( 监理)
单位
年 月 日

袋装碎石抛填质量检验签证单
附表 签证单号:
单位工程名称

分部工程名称

单元工程名称及部位
( 桩号)

船主姓名

船号

单元工程设计工程量

抛填日期
年 月 日
碎石料质量要求

碎石料质量检验结果

袋子及封口质量要求

袋子及封口质量检验结果

船只仓位尺寸
( 堆放袋装碎石仓位)

量方尺寸

计算方量( m3)

核定方量( m3)

施工单位

监理单位

质检员:
量方员:
施工员: 年 月 日
监理机构检验意见:

现场监理签证人: 年 月 日
说明: 袋装碎石抛填前由施工单位填写, 抛填前须报监理部现场量方及检测。一式二份报监理部, 现场检查签
收后返回施工单位一份, 留作袋装碎石单元工程评定施工记录附件资料备查。
