第三天
鲁班算量2008（安装专业版）培训提纲
培训主题 4天3个专业的学习计划
培训目的 学员能独立利用安装算量软件做完整的工程
要求学员 专注、好学、好问
电气实例工程演练
CAD图纸导入
CAD图纸导入有两种方法：

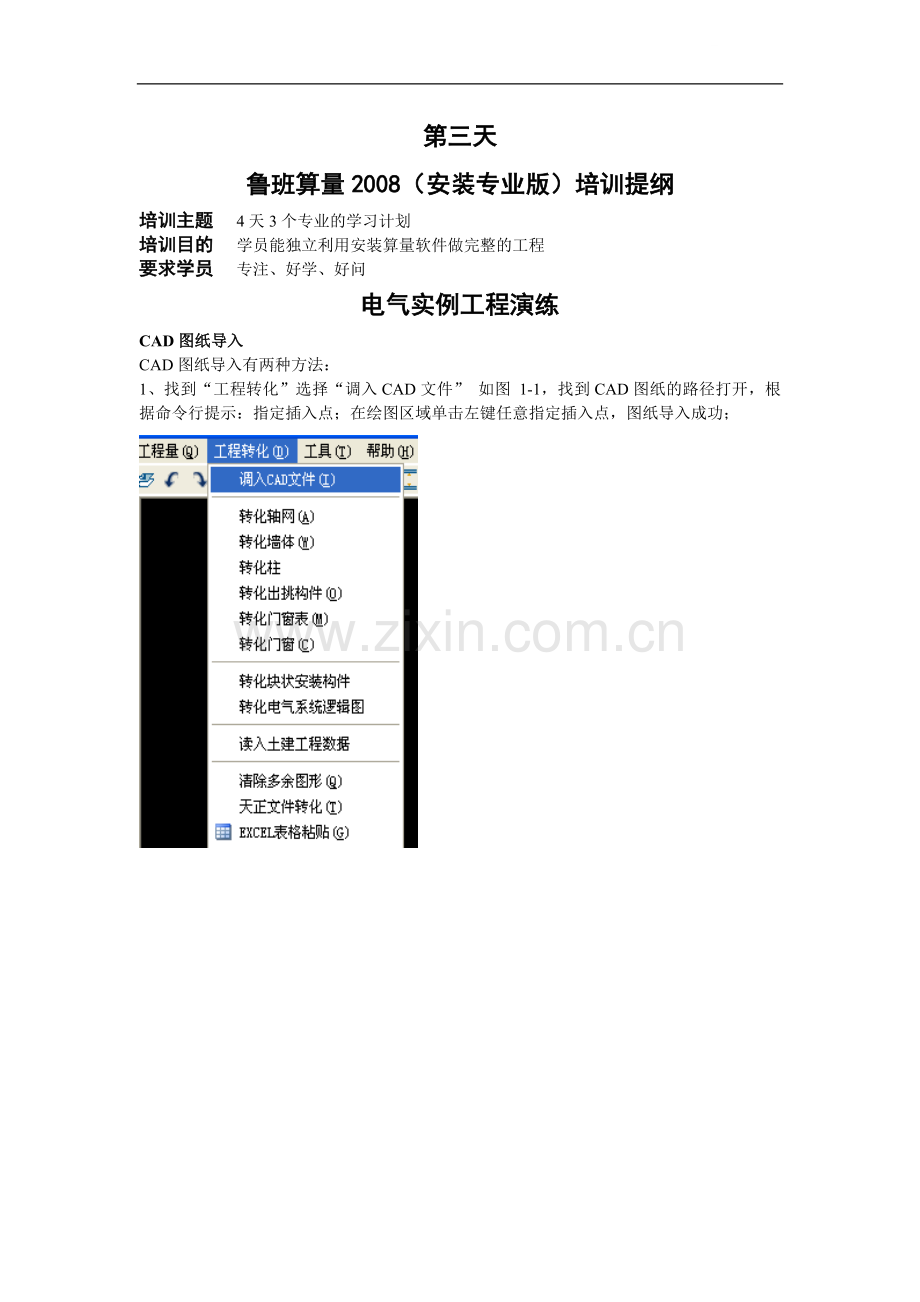

1、找到“工程转化”选择“调入CAD文件” 如图 1-1，找到CAD图纸的路径打开，根据命令行提示：指定插入点；在绘图区域单击左键任意指定插入点，图纸导入成功；

图：1-2
CAD图纸分层
由于设计院在绘制图纸的时候，每一层的图纸都画在一张CAD图纸上，这时我们要对图纸进行分层。
分层好处：首先通过分层可以帮我们快速准确找到每层的图纸，其次分层有利于我们分层计算和查看工程量，最重要分层后通过整体三维显示可以真实直观再现三维效果；
分层步骤：首先观察图纸，找到每层图纸共有轴线的交点，轴线没有连接的通过画直线将轴线连接，把这个交点作为我们“带基点复制”时指定的基点和“粘贴”时的插入点；框选某层的图纸，单击右键选择“带基点复制”指定基点（轴线的交点），切换鲁班算量对应的楼层，单击右键“粘贴”，指定插入点为“0，0，0”，即可，每一层均是这样
提取电气系统图
点击软件最右边的“转化电气系统逻辑图”图标，在弹出的转化系统图对话框中点击“框选
提取”，框选某个配电箱柜的系统图，如图1-3，命令行提示选取配电箱名称：选择配电箱的名称：选择名称后，软件弹出如图1-4所示，提取后的结果，上面黄颜色部分为我们的配电箱名称，下面是配管配线信息；

图：1-3

图：1-4

点击“确认”弹出的对话框里面，我们可以看到软件成功转化的构件的名称和类别，图：1-5

图1-5
确认后回到软件操作界面，在配电箱和导管导线属性定义栏里面我们就可以看到转化过来的配电箱和导管导线，如图1-6

图：1-6
构件转化：
转化之前首先要找到电气的图例表：如图1-7；图例表里面，我们要对照图例对构件的名称、型号以及安装高度等信息有个大致的了解，方便我们在转化构件的时候属性定义
执行菜单 [ 工程转化 → 转化块状安装构件 ] 命令或直接点击快捷按钮，出现“块构件
转化”对话框，如图1-8，从上至下依次选择电气专业；构件类型：照明器具；构件名称：双管荧光灯；选择转化后该构件的系统编号默认：N1；构件高度：2800（根据实际情况调整），点击 [ 提取图形 ], 该对话框消失，切换到图形界面里，左键点击选择要提取的块状构件二维图形，并按命令行提示：选择插入点，选择后软件开始处理，处理完成后跳转到图 1-9界面，所提取的图形显示在图例对话框中，如图 1-9所示：
注：“插入点”即开关、灯具等转化后连接它们管线的具体位置，例如：转化插座时，插入点选择的为墙中，“选择布管线”时管线则从墙中连到墙中；如果选择墙面，管线即从墙面到墙面。根据实际情况灵活选择插入点

图1-7

图1-8
注：在转化范围选项，软件默认是提取整个楼层的构件；点击，可以框选某个范围提取

图1-9
各参数设置完成后点击确认，软件开始转化构件，转化完成后弹出对话框如图 1-10 ：

图1-10
注意：当设置的构件名称属性定义中已经存在时，软件弹出对话框如图 1-11

图：1-11
确定即可，成功转化的构件和CAD图形首先在颜色上软件会区分开来，同时转化过来的构件软件会在旁边进行标注如图 1-12

图 1-12
选择布管线：
选择布管线：该命令主要用于在平面图中连接已布置的灯具、开关、设备等并自动生成竖直的连接管线或软管；如图1-13

图1-13

将转化好的灯具开关连接起来

替换软件三维图库，显示三维显示效果

跨层构件布置：
点击左边中文工具栏中图标，软件弹出浮动对话框，图1-14，选择“工程相对标高”，输入管线的起点和终点标高以及敷设方式，对照平面图中位置，布置垂直管线
注：工程相对标高布置的构件无论在那一层都可以布置，但起始标高一定要正确输入

图1-14

在表示引上的地方布置垂直管线，图1-15

图1-15
生成接线盒：
生成接线盒：点击左边中文工具栏中图标，设置生成规则，点击按规范设置图1-16，确定后软件开始自动生成接线盒，三维效果显示图1-17

图1-16 图1-17
计算输出：
左键点击软件左边图标，弹出如下对话框如图1-18 ，选择要计算的楼层、专业及系统编号，点击“计算”

图1-18
左键点取图标，进入到 [ 鲁班算量计算书 ] 界面如图1-19
输出Excel：点击输出“命令”，选择“Excel文件”，按当前界面输出如图1-20

图1-20

Excel文件输出结果如图1-21

图1-19

图1-21

图片工程
图片文件

菜单栏 工具——调入图片文件——调入图片文件

1、注意看命令行提示，给图片一个插入点，并调整图片比例。

将图片放到尽量大，指定参照长度，如下图

指定新的长度：输入2045，回车，图片比例调整完毕。

2、没有及时缩放的图片或缩放不准确的图片，可再次缩放。
菜单栏 工具——调入图片文件——图片比例缩放 命令
命令提示：框选调入的图片，右键确认，给图片一个缩放基点，根据命令提示，输入参照命令R，回车
鼠标在图中截取指定参照长度，以下操作与方法1相同。

描图
布置与cad工程图相似

电气实例备注总结：
