北京医院临时施工用水方案.doc

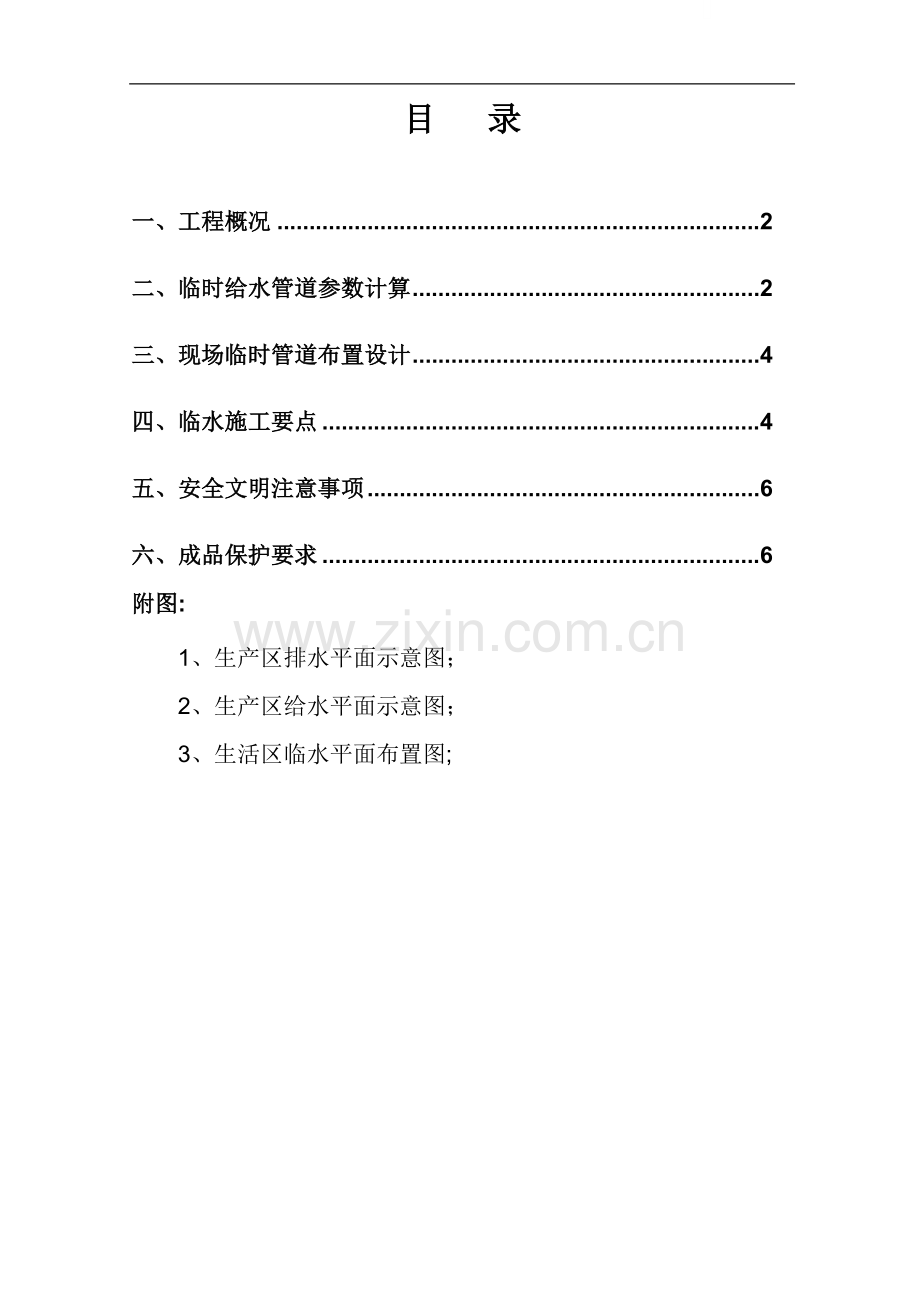

目 录

一、工程概况 2
二、临时给水管道参数计算 2
三、现场临时管道布置设计 4
四、临水施工要点 4
五、安全文明注意事项 6
六、成品保护要求 6
附图:
1、生产区排水平面示意图；
2、生产区给水平面示意图；
3、生活区临水平面布置图;

1．工程概况
解放军第306医院综合楼医疗楼工程位于安翔北路以北、京昌高速路以东、中科院住宅小区以南，306医院东面。总建筑面积约54195m2，结构体系为框架-剪力墙结构，地下2层，地上19层，建筑高度约81.6M。
本工程结构混凝土分项工程材料拟全部采用商品砼。现场临时用水主要由部分现场及生活区生活用水、现场及生活区临时消防及楼内施工生产用水三部分组成。排水由现场雨水、现场施工清洗生产污水及部分生活污水排水组成。
拟在现场北部布设工人生活区食堂、厕所和洗漱用水池，在现场南侧设管理人员小食堂，生活用水主要由该部分组成。
现场消防管道按照北京市安全文明工地的要求，外网布置成环状，在环管上每30-50M布置一个室外消防栓，满足室外现场、地下二层至地上四层施工阶段的消防灭火之要求，地上四层以上施工时，可利用楼内消防水池蓄水作为消防水源(在蓄水前，提前将水池按照设计要求内壁进行防水、装修合格验收后再使用)，利用消防泵和施工用水泵提升，往楼内提供消防及施工用水。生活区内从施工现场引入消防管线，也布置成环状，由市政直供，满足消防压力要求。
施工用水主要供砼养护及其它少量用水如：试验室、二次结构墙砌筑、装修贴墙地砖或石材板及安装试验用水等。
现场西侧雨水在地面硬化时坡向南侧，自然排出外围挡以外；现场南侧雨水量较小，可利用降水无砂管直接就近排入，再经其内降水泵排出；现场北侧雨水经雨水明沟(300*350)汇集到东北大市政雨水井内排出；现场东南角库房处雨水汇至东南大门处洗车池内经沉淀后，排入临近降水井内经降水泵提升排出；现场东侧雨水在路面硬化时，坡向现场东北部市政污水井，自然排出。
2．临时给水管道参数计算
2.1环管管径的计算选择
2.1.1消防流量计算
环管的设置旨在为现场生活、生产用水服务，同时又能满足施工现场、附属建筑部分及邻近建筑物消防之需，还有在主楼消防灭火时能保证地下消防水池供水之要求。按消防规范要求，本工程消火栓系统用水量设计按两个消防龙头同时开启计算，最大秒流量为q1=10L/s；

2.1.2施工生产及生活总流量计算
2.1.2.1现场施工生产用水量(秒最大流量q2)计算
q2=K1×∑Q1×N1×K2/（8×3600）
q2—施工总用水秒最大流量
K1—未预计的施工用水系数，取1.2
Q1—工作班(8h)主要用水工程量，按浇注商品砼2000m3养护用水考虑
N1—主要用水工作量的施工用水定额，取养护砼洒水咀30个,用水定额为每个0.5L/s,则总用水定额为30*0.5 L/s =15L/s
K2—用水不均衡系数，取2.5
q2=1.2×2000×15×2.5/（8×3600）=3.2（L/s）
2.1.2.2现场生活用水量(秒最大流量q3)计算
q3= K1×∑Q1×N1×K2/（8×3600）
q3—生活总用水秒最大流量
K1—未预计的用水系数，取1.1
Q1—每工作班(8h)主要用水量，按施工高峰期800人/班用水考虑
N1—主要用水定额，人综合用水定额40L/日
K2—用水不均衡系数，取1.5
q3=1.1×800×40×1.5/（8×3600）=1.83（L/s）
q2+ q3=3.2+1.83=5.03<q1，
所以，可按消防流水量选择环管管径就能满足要求。根据北京市安全文明工地的要求，选择环管管径DN100。
2.2消火栓给水系统供水设备参数选择
在地下二层消防水池边的泵房内，拟设临时消防多级泵（扬程100M，Q=40~50M3/h）2台（一备一用）。工程前期，环管内的水压为市政水压，能满足施工现场、附属楼及约20M以下主楼部分的消防、施工及生活用水的需要，当施工到水压不能达到设计要求的高层时，一旦发生火灾，由泵房看护专业人手动启动消防泵，给设在主楼的两根消防竖管加压，使管道内的流量和水压达到消防要求。
2.3施工用水供水设备参数设计选择
为保证楼内施工用水，根据上述计算，本工程设计施工最大秒用水量为3.2L/s，现场拟设临时施工用水泵（扬程100M，Q=12~15M3/h）1台。前期环管内的水压为市政自来水压，能满足约30M以下施工用水的需要，当施工到自来水水压无法
满足要求的高层时，手动启动施工用水泵（如有条件，可考虑安装自动控制系统如电接点压力表等，实现施工用水系统的自动控制，这样可以节省人工、提高施工效率），加压使楼内施工竖管(同消防竖管共用)内的流量和水压达到使用要求。
2.4管材的选择
现场临水环管及楼内消防竖管均采用焊接钢管，管径为DN100，消防支管为DN65；施工用水支管为DN15。除水泵出口的阀门采用PN=1.6Mpa外，其它阀门均采用公称压力PN=1.0Mpa。生活用水管采用热镀锌钢管，丝接。
生活区雨水及污水排水管可采用DN200承插水泥管，(雨水管可采用明沟形式，汇到现场东北侧市政排污井附近直接排出)。
要求所有明露管道均做40厚橡塑保温，埋地管道埋深0.8-1M。
3.现场临时管道布置设计
3.1消防竖管布置设计
根据工程施工中消防规范的要求，本楼在结构及装修阶段装设二根DN100消防立管，消防栓采用DN65，隔层每根消防立管上设置一个，高度距地1.1M，在10层以下消防栓支管上加设节流减压孔板，保证栓头压力在0.30Mpa左右。消防栓近处安放消防箱（可采用木制或钢板加工，外刷红锈漆），箱底距地1M，消防箱可采用墙体挂装或另外加工落地支架固定，需固定稳固；消防箱内存放一条25M长的消防水龙带，并配备φ19消防水枪。
3.2施工用水支管布置设计
利用消防竖管，每趟立管每层设一个施工用水支管，再分支成二个DN15甩口，装设取水咀或阀门，距地0.9M。
3.3立管的固定
消防用水立管需固定牢固，可采用L40*4落地卡或墙上栽卡以及其它可行方式固定。
4.临水施工要点
4.1施工步骤
4.1.1环管安装
先由总水源处开始施工，遇到障碍物无法完成环路时，可先将中断处加设阀门，待具备条件时再接通。
4.1.2楼内泵房及用水立管安装
结构施工到地上三层时，消防水池完成装修后，可进行临时消防、施工用水泵的安装。随着主体结构的施工，按比施工楼层低2~3层的进度进行立管的安装。
4.1.3楼内临时消防栓及施工用水阀安装
消防栓：消防立管上每两层设置一个消防栓，随立管安装节流减压孔板和消防防栓、箱等，并保证箱内配件齐全到位；
施工用水阀门：每安装一层立管便同时安装该层取水支管及阀门，阀门后留
150mm长短管，以便套接软管至施工用水点。
主 要 材 料
名称
规格、型号
单位
数量
备注
闸阀
铜质DN15 PN1.0
个
40
含楼内及生活用水
蝶阀
DN100
个
10
含楼内、泵房及环管

DN65
个
10
环管室外消防栓处用
消防栓
单口DN65
只
28

节流孔板
φ19、φ22、φ25
个
12
10层以下用
焊接钢管
DN100
M
500
含楼内及环管

DN65
M
18

DN15
M
30

热镀管
DN32、DN15
M
90

水泵
80 DL
台
2
Q=60M3/h，H=100M
水泵
50DL
台
1
Q=15 M3/h，H=100M
消防箱
650*700
套
28
可现场加工
水泥管
DN200
M
100
生活区及现场
4.2施工方法
4.2.1连接方式
楼内消防及施工用水立管为焊接钢管，采用焊接；给水支管采用丝接，注意接口质量；
4.2.2安装顺序
先环管，后立管，再支管，从下至上安装。每装一层立管均需固定好后，再装上一层管道；

4.2.3特殊要求
因为立管是边安装边使用，所以每装一层立管后，应将其最上端封堵好（可采用最上端上边预留法兰加盲板形式）。
4.2.4防腐保温要求
管道在安装之前刷2道红锈漆防腐，应涂刷均匀、保证质量。安装完毕，在经现场送水试验不漏可使用后，将立支管均用厚40mm橡塑管保温，外缠塑料布保护。
5.安全文明注意事项
5.1进入施工现场的所有人员必须戴安全帽，并不得在现场吸烟，不准穿拖鞋；
5.2开挖土方应按规范放坡，保证安全，避免塌方受伤害；
5.3运送钢管、水泥管等重物时，应注意文明运送并轻抬轻放，注意避免砸伤；
5.4施工地点的孔洞口一定要盖好，防止坠落受伤；
5.5各种用电设备如电焊机、手持照明等必须由专业电工拉接线，用电设备需有三级保护装置；
5.6所有机电设备机具使用前应检查确认性能良好，不准带病使用；
5.7动用电气焊前需开动火证，并清除用火点的可燃、易燃物，备好灭火器材或水源等，现场应有专人负责看火；
5.8管道安装完毕，按要求进行水压试验及通水试验，注意避免跑水现象；
5.9安装完成后，生活区及现场使用时，应保持干净、卫生，注意节约用水；
6.成品保护要求
6.1安装好的消防器材或设施，应认真保护，消防箱等需按要求做好醒目标识，箱内应配件齐全，在消防箱周边不得有障碍物；保持消防通道。
6.2安装管道时，注意防止油和油漆污染。
