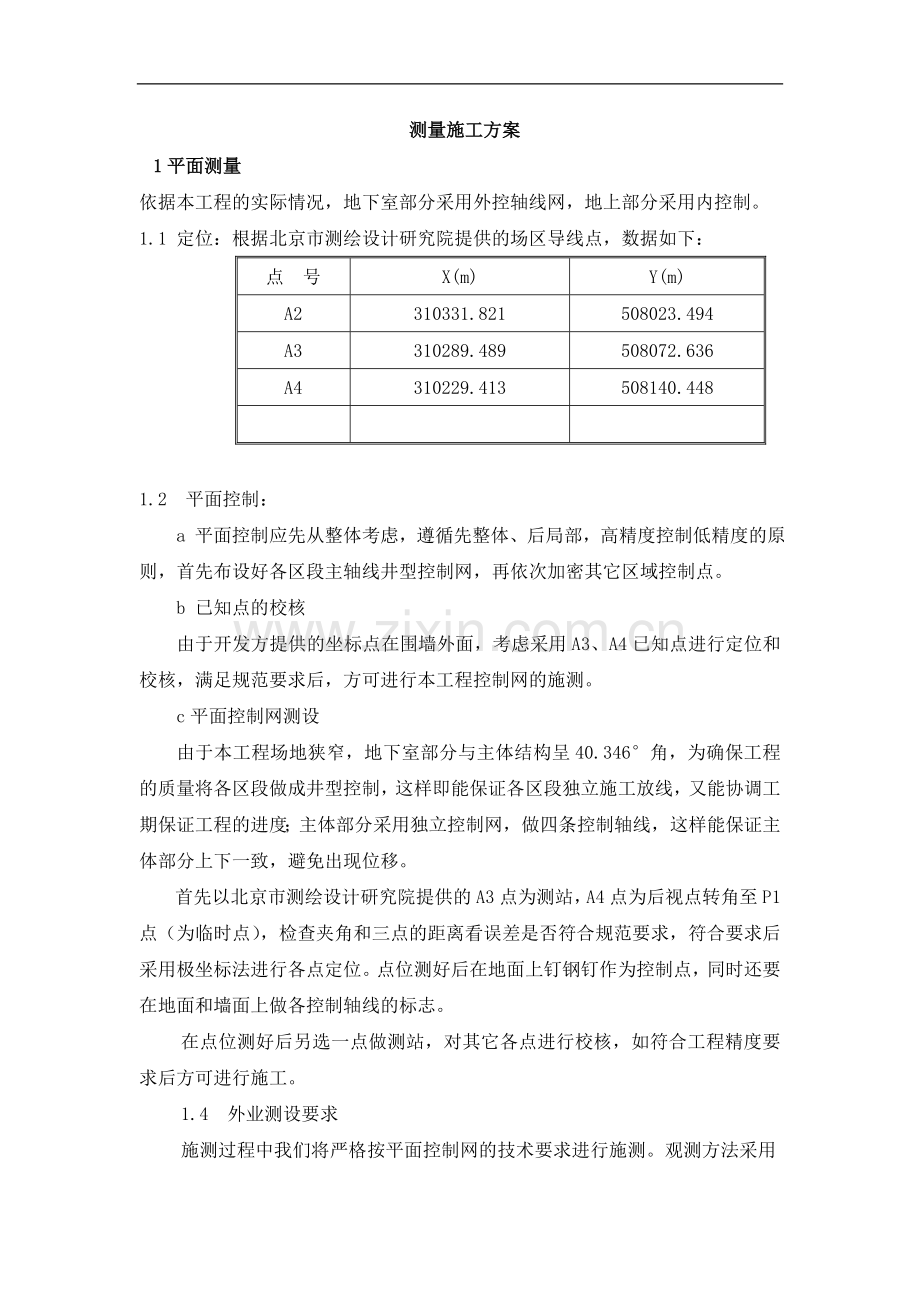

测量施工方案
1平面测量
依据本工程的实际情况，地下室部分采用外控轴线网，地上部分采用内控制。
1.1 定位：根据北京市测绘设计研究院提供的场区导线点，数据如下：
点 号
X(m)
Y(m)
A2
310331.821
508023.494
A3
310289.489
508072.636
A4
310229.413
508140.448

1.2 平面控制：
a 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，首先布设好各区段主轴线井型控制网，再依次加密其它区域控制点。
b 已知点的校核
由于开发方提供的坐标点在围墙外面，考虑采用A3、A4已知点进行定位和校核，满足规范要求后，方可进行本工程控制网的施测。
c平面控制网测设
由于本工程场地狭窄，地下室部分与主体结构呈40.346°角，为确保工程的质量将各区段做成井型控制，这样即能保证各区段独立施工放线，又能协调工期保证工程的进度；主体部分采用独立控制网，做四条控制轴线，这样能保证主体部分上下一致，避免出现位移。
首先以北京市测绘设计研究院提供的A3点为测站，A4点为后视点转角至P1点（为临时点），检查夹角和三点的距离看误差是否符合规范要求，符合要求后采用极坐标法进行各点定位。点位测好后在地面上钉钢钉作为控制点，同时还要在地面和墙面上做各控制轴线的标志。
在点位测好后另选一点做测站，对其它各点进行校核，如符合工程精度要求后方可进行施工。
1.4 外业测设要求
施测过程中我们将严格按平面控制网的技术要求进行施测。观测方法采用
2测回正倒镜法。首先在本控制网的某条长轴线上，选取各交点采用直角坐标法进行施测，然后对主轴线进行检查，主轴线直线度结果与1800之差超过±2.5″时，我们将按主轴线调整公式对主轴线进行反复调整，直到符合规范要求。依据调整后的主轴线校核整个控制网的其它控制点，线与主轴线交角保证在ａ±2″（ａ为知轴线与主轴线的理论夹角）以内。
1.5布点方案见下图：

2地下施工（±0.000米以下）轴线控制
2.1 基础施工测量内容包括：轴线投测、标高竖向传递、放线与抄平等工作。
2.2 建筑物平面控制网悬挂于场区平面控制网上；
2.3 根据基础部分面积较大，需分区施工特点，控制轴线点主要按分区布设，要保证各分区要有必要的控制点，每一分区都至少控制两条长向轴线及一条短向轴线，以防被破坏并保证施工进度；
在土方开挖时，根据定位桩按土方开挖图放开口灰线；开挖后仔细检查集
水坑、电梯井尺寸和标高；
当垫层上防水层、保护层做完后，开始放底板结构线。结构线应根据基础边上的控制桩，用经纬仪以正、倒镜分中法直接向垫层上投测，经闭合无误后，在向内加密其它主轴线，最后再进行细部放线。
基础施工时，其它的建筑物轴线可根据以上的轴线控制点分施工段加密距离指标桩，指标桩以木桩上钉小钉表示轴线定位点。
主要控制的轴线方向为4组，共布设轴线控制点12个，（北侧围墙离基坑太近无法定桩，只能做轴线方向标志）形成各施工段的轴线控制网，轴线控制点标在固定建筑物上；
汽车坡道与地下室同时施工，圆弧部分用电脑放样采取各特征点的数据打印成图在进行实地放样。
3地上施工（±0.000米以上）轴线控制
3.1 由于该工程施工场地狭窄，加之采用多流水段多任务区的流水立体交叉作业，为了保证轴线投测的精度，首层及以上各层平面控制主要采用内控法，在条件允许下，亦可向外引测方向点，采用内外结合法。
3.2 对已知点的复核:各建筑物内控制网施测前，还要对区域及轴线控制点进行校核，在满足精度要求的前提下，选择视线较长、便于通视的主要控制点作为各建筑物内控制网的施测依据。
3.4内控制点的布设形式：由于雪莲大厦的形状不规则，其控制点的布设除考虑层间施工顺序外，还要兼顾层内分段施工顺序，本工程按照流水段每层可划分成2部分进行施工，另外又考虑层间及流水段间可以互相借线及进行必要的检核，各段均布内控点2-3个，各段控制点即自成体系又与邻段间存在一定的联系，以便联测及校核。
3.5建筑物内控制点依据地下控制网部设，将主体部分的控制网进行检查，符合要求后将控制轴线交点落在首层预埋铁板上，钻孔镶铜丝即可；首层内控制点标志采用150mm×150mm厚12mm钢板制成预埋在楼板内，用红油漆做好标识并加以保护。
3.6将激光垂准仪架设在首层楼板上的内控基准点上，向安装层的有机玻璃板上案0º、90º、180º、和270º分别投射4个点，取4点的对角线交点为安装层
的平面控制点。各平面控制点投放完成后，需进行闭合差校正，最后确定本安装层的平面控制点。
3.7布点情况详见下图：

3.8轴线投测方法及措施
a竖向投测前，应对首层基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
b将激光垂准仪架设在内控基准点上，接收板放在投测楼层面的相应预留洞口处，将最小光斑的激光束投到接收靶的“十”字交点处，并将仪器转2测回取中心点为投测点。
c将检定合格的经纬仪架设在接收板上，依次投测出主轴线，每层投测的控制点位都须进行联测和必要的检核后方可使用。
d在首层楼板及15层楼层设置内控基准点，直至投测到顶层的高度，作为以上各层平面控制依据。
e在建筑逐渐生升高时，激光斑点会变大并产生飘移，用提升基准点和在投点之前将预留洞口处的杂物清理干净的办法消除影响；公司为我项目部购置一台高精度激光铅垂仪，以避免此类情况发生。
f高空作业时易受日照、风力、摇摆等的影响。应在早晚时和风力小时做垂直投测。
本工程投测至顶层的允许偏差为±20mm。
4高程测量
4.1 高程定位
a 根据北京市测绘设计研究院提供的水准点，作为场区高程控制点，数据如下：
点 号
高程(m)
备 注
A2
39.189

A3
39.160
施工场地大门口马路牙上
A4
40.796
施工场地三元桥马路牙上
b根据北京市测绘设计研究院给定的高程点，在建筑物周围的围墙或地面上做高程点的引测，引测数据相对标高为±0.000，并做明显标识。
c与场区高程控制点的联测采用附合或闭合水准，以三等水准测量精度进行，其路线闭合差≤12（L为路线长度，单位km）；
4.2 地下施工（±0.000米以下）高程控制
a地下高程点由北京市测绘设计研究院提供的水准点采用悬吊钢尺法将标高导入基坑壁上，且基坑四周不少于四点（每一个方向不少于一点），引至基坑的坑壁上，做红色 “▼”为标识，校核无误后方可引测其它控制标高点。控制地下各层的施工标高。
B 底板浇筑前，利用基坑壁上的标高引测底板控制标高，（引测依据不少于3个点，且必须符合要求）。抄测在所插的钢筋上（及结构50线）。
4.3地上施工（±0.000米以上）高程控制
a 施工到首层后，在首层柱或电梯井的垂直面上易向上传递的地方测设二个＋1.000m标高，作为向上传递标高的高程基准点，与场区高程控制点以三等水准测量精度联测后，标注“▼”红色油漆标记和建筑标高。考虑随建筑荷载的增加建筑物会有所沉降，每间隔一定的时间要与场区控制点联测一次，以作检校，保证水准点使用的准确性。
b在建筑物各层高程均利用首层红“▼”为标高基准，用检定合格的钢尺吊大垂球沿结构外皮垂直向上传递高程，并用红“▼”作好标记，然后使用S3水准仪将该层二个高程点往返检测合格后，作为该层高程基准点。
5测量精度要求
5.1 建筑物平面控制网主要技术指标
测角中误差
允许误差
边长相对中误差
边长相对允许误差
±9″
±18″
1/24000
1/12000
5.2 轴线竖向投测的允许误差
项 目
允许误差(mm)
每 层
3
总 高
20
5.3 各部位放线的允许误差
项 目
允许误差(mm)
外廓主轴线长度
+15
细部轴线
+2
承重墙、梁、柱边线
+3
非承重墙边线
+3
门窗洞口线
+3
5.4 标高竖向投测的允许误差
项 目
允许误差(mm)
每 层
+3
总 高
+20
6施工过程中的细部放样
6.1 常规轴线及标高的放样
施工层放线时，应先在结构平面上校核投测轴线，再按投测控制线引放其它细部控制线，每次控制轴线的放样必须独立施测两次以上，经校核无误后方可使用。
6.2非常规结构的放样
主要是指汽车坡道有圆弧或其组合的放样，这些部分的放样都要求精确测放各曲线特征点，圆弧曲线特征点及曲线加密点的测放主要采用由圆心量半径画
圆的方法，必要时采用极坐标法及弦线支距法，其主要方法为：
如下图:在以ZY为原点、切线方向为X轴、过ZY点的半径为Y轴的直角坐标系中，圆曲线上任一点的坐标可按下式计算：
xi=R•sinφi
yi=R(1-cosφi)
式中φi为该点至曲线起点间圆弧所对之圆心角。
若以φi=代入上式并用级数展开，则可得至圆曲线的参数方程
xi=li-
yi=
式中li为圆曲线上任一点i距ZY的弧长。
实际作业时，圆曲线上各点坐标也可以R及li为引数，其步骤为：
由曲线起点ZY开始，沿切线方向量取x1、x2••••••• •••••• • • • • 、xn ,在切线上分别得到1′、2′• • • • •n′点。
在上述各点设置切线的垂线，并分别沿垂线量取相应的yi，即得到曲线上各细部点。
由YZ点起，以同样方法这么样曲线的另一半。用弦线支距放样曲线，由于各曲线点是独立测设的，其测设角和量边的误差都不累积，所以在支距(yi)不太长的情况下具有较高的精度，操作也比较简便。

7施工时的沉降观测与变形观测
沉降观测已由业主外包，此处不再叙述。
只做好资料的收集、归档。
