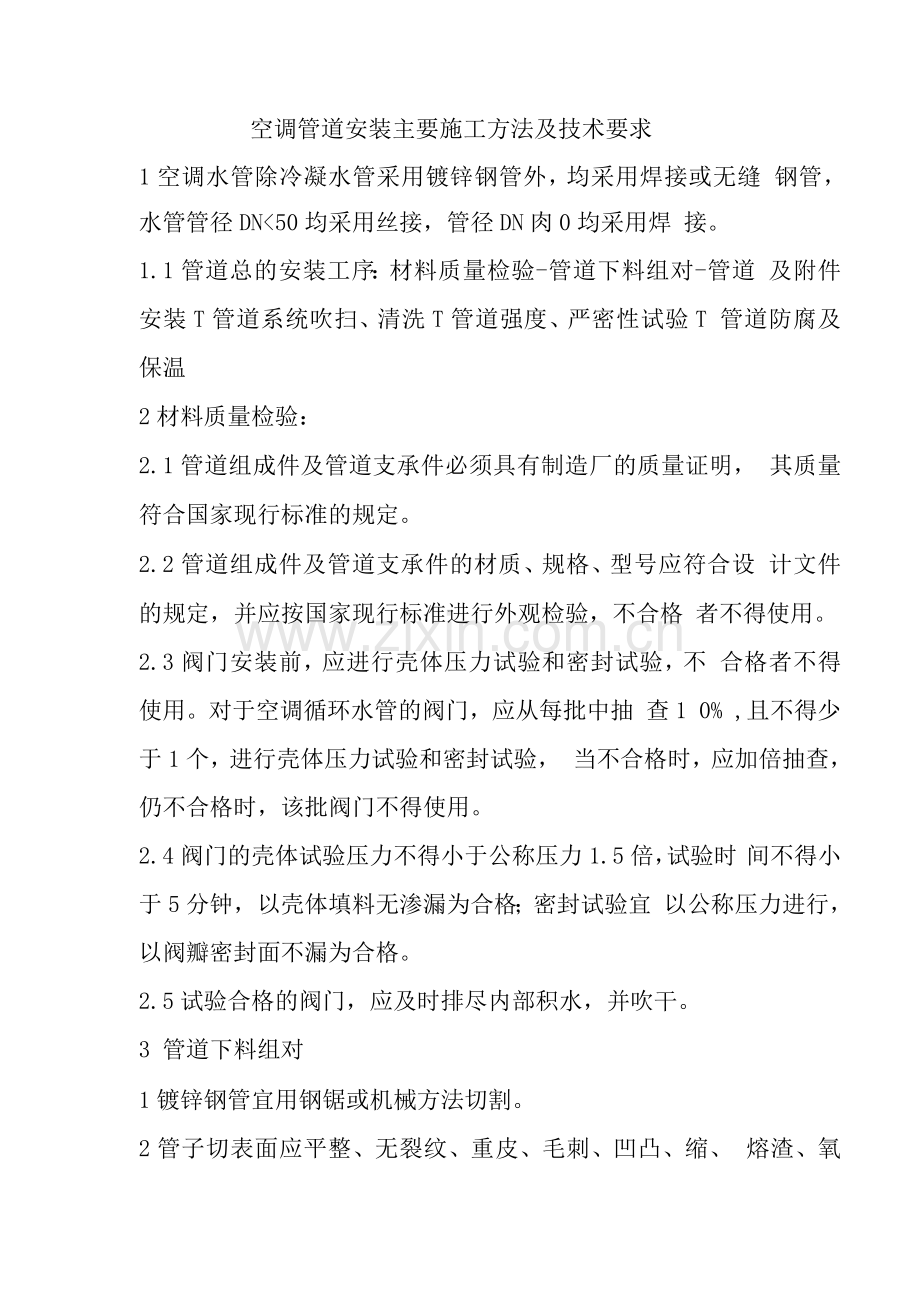

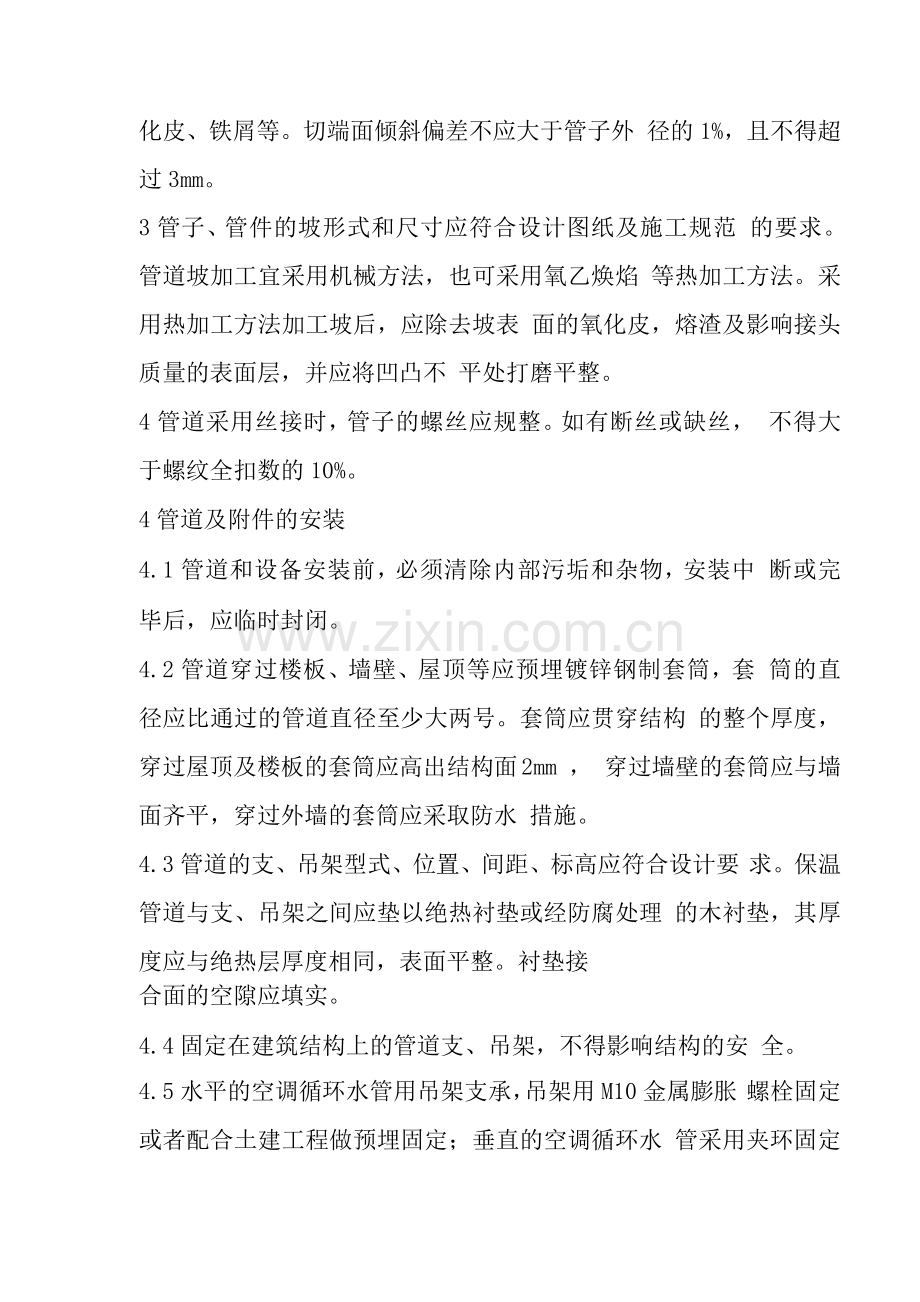

空调管道安装主要施工方法及技术要求1空调水管除冷凝水管采用镀锌钢管外，均采用焊接或无缝 钢管，水管管径DN50均采用丝接，管径DN肉0均采用焊 接。1.1管道总的安装工序：材料质量检验-管道下料组对-管道 及附件安装T管道系统吹扫、清洗T管道强度、严密性试验T 管道防腐及保温2材料质量检验：2.1管道组成件及管道支承件必须具有制造厂的质量证明， 其质量符合国家现行标准的规定。2.2管道组成件及管道支承件的材质、规格、型号应符合设 计文件的规定，并应按国家现行标准进行外观检验，不合格 者不得使用。2.3阀门安装前，应进行壳体压力试验和密封试验，不 合格者不得使用。对于空调循环水管的阀门，应从每批中抽 查1 0% ,且不得少于1个，进行壳体压力试验和密封试验， 当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。2.4阀门的壳体试验压力不得小于公称压力1.5倍，试验时 间不得小于5分钟，以壳体填料无渗漏为合格；密封试验宜 以公称压力进行，以阀瓣密封面不漏为合格。2.5试验合格的阀门，应及时排尽内部积水，并吹干。3 管道下料组对1镀锌钢管宜用钢锯或机械方法切割。2管子切表面应平整、无裂纹、重皮、毛刺、凹凸、缩、 熔渣、氧化皮、铁屑等。切端面倾斜偏差不应大于管子外 径的1%，且不得超过3mm。3管子、管件的坡形式和尺寸应符合设计图纸及施工规范 的要求。管道坡加工宜采用机械方法，也可采用氧乙焕焰 等热加工方法。采用热加工方法加工坡后，应除去坡表 面的氧化皮，熔渣及影响接头质量的表面层，并应将凹凸不 平处打磨平整。4管道采用丝接时，管子的螺丝应规整。如有断丝或缺丝， 不得大于螺纹全扣数的10%。4管道及附件的安装4.1管道和设备安装前，必须清除内部污垢和杂物，安装中 断或完毕后，应临时封闭。4.2管道穿过楼板、墙壁、屋顶等应预埋镀锌钢制套筒，套 筒的直径应比通过的管道直径至少大两号。套筒应贯穿结构 的整个厚度，穿过屋顶及楼板的套筒应高出结构面2mm ， 穿过墙壁的套筒应与墙面齐平，穿过外墙的套筒应采取防水 措施。4.3管道的支、吊架型式、位置、间距、标高应符合设计要 求。保温管道与支、吊架之间应垫以绝热衬垫或经防腐处理 的木衬垫，其厚度应与绝热层厚度相同，表面平整。衬垫接合面的空隙应填实。4.4固定在建筑结构上的管道支、吊架，不得影响结构的安 全。4.5水平的空调循环水管用吊架支承，吊架用M10金属膨胀 螺栓固定或者配合土建工程做预埋固定；垂直的空调循环水 管采用夹环固定支承，夹环用M10金属螺栓固定或者配合土 建工程做预埋固定。4.6空调供回水水平干管应按i=0.3的坡度，于最高点放空 气，冷凝水管应按i=05的坡度。坡向排水方向,使冷凝水 顺利排出。4.7风机盘管冷冻水进出水支管上均须设置软接头，闸阀， 支管坡度为i=0.01,干管坡度为i=034.8空调管路系统中的最低点处，应配置DN25泄水管，并 配置相同直径的闸阀。所有的盘管均本与盘管等径的Y型过 滤器及金属软管，在管路的最高点应配DN20自动排气阀。 4.9管道安装后应进行系统冲洗。管路系统冲洗时，水流不 得经过制冷机和风机盘管、空调器等主要设备，水冲洗的排 放管应接入可靠的排水井或沟中，并保证排泄畅通和安全， 排放管的截面积不应小于被冲洗截面的60% ,水冲洗应以管 内可能达到的最大流量或不小于1.5m/s的流速进行。为了 方便冲洗，可在供回水干管末端加旁通管和旁通阀，末端设 备进水阀与设备间应加装Y形过滤器。系统清洁后方能与制 冷设备或空调设备连接。4.10所有水管道应在安装阀门及管道连接到空调设备的盘 管前作2倍于其工作压力的水压试验，合格后装上阀门及管 道与风机盘管相连接，安装完毕后，应进行水压试验，试验 压力按工作压力的1.25倍且不小03MPa执行,要求在5分 钟内压降不超过20Kpa且不渗漏为合格。试验时必须留意保 护控制线路、安全阀等。试压没有完成前，不得进行保温。 4. 11经试压合格后，应对系统进行反复冲洗，直到排放水中不 夹带泥沙、铁屑等杂务，且水色不浑浊时方为合格，在进行 冲洗之前，应先除去过滤器的滤网，待冲洗工作结束后再行 装上，管路系统冲洗时，水流需从所有热交换设备旁通渡过。 5管道防腐、保温5.1所有非保温管道支架和管道焊在涂漆前应清除被涂表 面的铁锈、焊渣、毛刺、油、水等污物，非保温管道支架和 管道防腐应先刷防锈漆两遍，再刷氯磺化漆两遍，保温管先 刷防锈底漆两遍，再做保温。制冷站管道保温后，应在管道 上刷不同颜色的色环。5.2空调供、回水管、冷凝水管、阀门等均需保温。保温材 料采用福乐斯管瓦，（难燃B1级）保温厚度50 （含50） 以下为25mm,50以上为30mm厚。5.3保温保冷管道穿越墙体和楼板时，保温保冷层不能间断， 在墙体或楼板的两侧应设置夹板，中间的空间应以松散保温材料填充。5.4立管保温时应自下而上，每隔3m左右调一个支撑托环，其 宽度为保温层厚度的2/3,支撑环焊在管壁上,立管卡子上部 2mm 处.5. 5支架处保温应留的膨胀缝，在直管段上每隔5的m应留 5mm 的膨胀缝，在弯管处DN 3mm 应留20 90mm 的膨 胀缝，并用石棉绳填塞。5.6不保温附件两侧应留70-80mm的间隙，在保温端部需 抹60构。的斜坡，设备、容器上的人孔、手孔及可拆卸部 件的保温层端部应抹成45。的斜坡。5.7弯管和三通保温时，应按管件形状截切保温材料，一般 弯管裁成两至三块的虾米弯，三通应由两部分组成，在施工 时各片间应留出10S30mm的伸缩缝。6风机盘管的安装6.1风机盘管机组的安装应符合下列规定：6.1.1风机盘管机组的安装前应进行单机三速试运转及水压 试验。试验压力为系统工作压力的15倍，不漏为合格。6.1.2卧式风机盘管应由支、吊架固定，风机盘管与支吊架 连接处应加上4mm橡胶垫片，并应便于拆卸和维修。6.1.3排水坡度应正确，冷凝水应畅通地流到指定位置。供、 回水阀及水过滤器应靠近风机盘管机组安装。6.1.4风机盘管安装应牢靠，位置及高度应正确。6.2供、回水管与风机盘管机组，应为弹性连接，供回水管 连接处应设有紫铜管减震接头，凝结水管连接处设透明橡胶 短管。6.3风管、回风箱及风与风机盘管机组连接处应严密、牢 固。6.4在安装过程中，对风机盘管机组还应做外观保护。
