施工图设计重点校对审核提示.doc

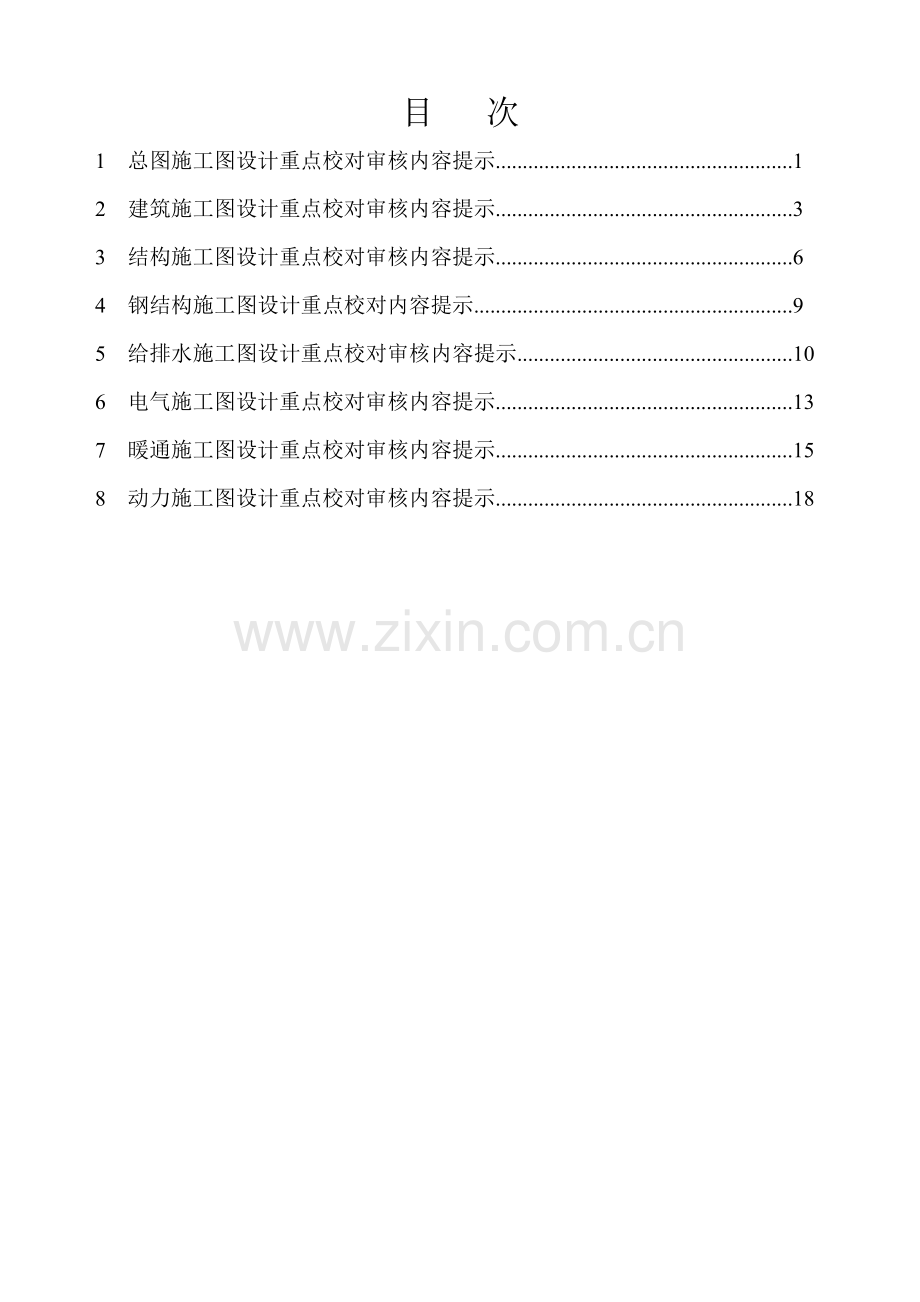

目 次
1 总图施工图设计重点校对审核内容提示 1
2 建筑施工图设计重点校对审核内容提示 3
3 结构施工图设计重点校对审核内容提示 6
4 钢结构施工图设计重点校对内容提示 9
5 给排水施工图设计重点校对审核内容提示 10
6 电气施工图设计重点校对审核内容提示 13
7 暖通施工图设计重点校对审核内容提示 15
8 动力施工图设计重点校对审核内容提示 18
校 对 记 录
工程(项目）全称

设计代号

设计阶段
施工图
第 页,共 页
项目名称

专 业
总图
设计人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 总 平
面 图
二 道路及竖 向
布 置
三 管 道
综合图

1 是否标注室内外地坪标高?
2 是否用文字注明了用地四周建筑红线、道路红线、道路中心线及用地边界线的位置？
3 是否注明了建筑层数，同一栋楼中有不同层数时，是否分别注明了不同层数的建筑层数？坡地建筑是否根据多个不同的室外地坪标高注明了多个建筑层数?
4 是否有总图指标，总图指标是否正确，是否符合规划设计要求？
5 地下建筑与用地红线的距离是否满足“技术规定要求”?
6 是否有指北针、坐标网、图例及说明？
7 是否标注建筑物之间的距离？
8 是否表示场地排水方向？
9 有挡土墙、排水沟时,是否标注挡土墙、排水沟坐标及起迄点标高？
1用于消防车通行的道路，其转弯半径是否满足消防车转弯半径的要求？
2是否标明了道路的转弯半径及消防车回车场的长、宽尺寸？
3 是否标注道路宽度,表示道路横断面?
1是否注明了各管线与建筑物、构筑物、绿化之间以及管线之间的距离,并注明了主要交叉点上下管线的标高或间距？

设计人签名：
校对人签名（对校对意见处理情况认可后再签名）： 年 月 日
注: 1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的必校内容，其他内容依据校对职责及校审要点另行填写。

审 核 记 录
工程（项目)全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
总图
设 计 人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况
一 总平面图
二 道路及
竖向布置
三 管道综合图
四 防火设计
五 其它
1 建筑物相互间标注尺寸是否满足消防间距及日照间距要求？
2 是否按《城市道路和建筑物无障碍设计规范》JGJ 50-2001 6。1.1、6。2.1进行无障碍设计（此为强制性条文）？
3 地下建筑与用地红线的距离是否满足“技术规定要求"?
1 扑救面一侧的消防车道坡度是否小于2％？
1 管线密集的地段是否增加了断面图?
1 总平面布局中涉及消防安全的防火间距、消防车道、扑救场地设置是否满足规范要求？
1 是否按院有关规定完成图纸汇签？

设计人签名：
审核人签名（对审核意见处理情况认可后再签名）： 年 月 日
注:1、对说明书、图纸、结构计算书的审核意见均应注明图号或页次.
2、此表为审核的必审内容，其他内容依据审核职责另行填写.
校 对 记 录
工程(项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
建筑
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 图纸目录
二 门窗明细表
三 设计总说明
四 材料及
装修表
五 地下室
六 首层平面图
七 楼层平面图
八 屋顶平面图

1 图名或图号与图中图签栏图名或图号是否一致？
2 如果绘制的详图有不同的放大比例在同一张图纸上，则图签中不注明图纸比例。
1 非标门窗立面划分示意图是否画清楚立挡及开启扇？
1 设计依据是否齐全准确,是否出现作废标准?
2 是否有节能设计专篇，材料与图纸及计算是否一致？
3 工业建筑是否注明生产危险性类别，危险性类别高的是否有隔火措施？
4 结构形式是否与结构专业一致？
5 屋面防水等级、防水设防道数和每道卷材厚度要求是否正确？
1 阳台楼面和卫生间墙面是否采取了防水措施?
2 发电机房顶棚和墙面是否采取了吸声措施?
3 与住宅同层的电梯机房顶棚和墙面是否采取了吸声措施？
4 住宅入户门是否有防盗设施？
1 车库入口处是否设置了排水沟?
2 车库坡道坡度大于10%，是否设置了缓坡？
1 ±0。000绝对标高、室外标高是否与总图一致？
2 建筑入口轮椅通行平台宽度是否≥2。0m？
1 走道等的净宽是否考虑了结构柱的大小问题?（结构柱太大影响走道的局部疏散宽度)
2 疏散楼梯间内是否有影响疏散的突出物？(疏散宽度计算应扣除突出物占用的空间）
3 由住户自理室内楼梯是否标注了楼面留洞详细尺寸？
1根据电梯土建技术要求，电梯机房门宽是否小于1200mm？
2 根据电梯土建技术要求，机房是否有采光窗和良好的通风?

设计人签名：
校对人签名(对校对意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的必校内容，其他内容依据校对职责及校对要点另行填写.
校 对 记 录(续）
工程（项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
建筑
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
九 立面图
十 剖面图
十一 详图

1 平面不能表达的复杂部位是否有节点索引？
1 是否注明了通行人的楼梯板或梁下净高控制尺寸。楼梯平台梁下部过道处的净高是否不小于2m，梯段不小于2.2m，是否与结构专业核对！
2是否注重了室内临空的栏杆及阳台栏杆的有效高度？
3 上人屋面女儿墙的高度是否满足要求，是否注意了扣除屋面保温层厚度及屋面找坡带来的面层高差?
1 剪刀梯是否设扶手,楼梯踏步是否采用防滑措施？
2 是否考虑厨房热水器排气预留孔和卫生间吊顶排气管预留孔位置？

设计人签名:
校对人签名(对校对意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的必校内容,其他内容依据校对职责及校对要点另行填写。
审 核 记 录
工程（项目）全称

设计代号

设计阶段
施工图
第 页,共 页
项目名称

专 业
建筑
设计人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况
一 图纸目录
二 设计总说明
三 材料及
装修表
四 地下室
五 楼层平面图
六 屋顶平面
七 立面图
八 详图
九 防火设计
十 其它

1 选用的标准图集是否已经过时或作废?
1 项目使用性质、建筑设计等级、建筑高度和防火分类是否正确？
2 地下工程防水等级定位是否正确？
3 节能是否提出了门窗的主要物理性能指标要求，取值是否正确？
4 无障碍设计部位是否符合规范要求?
1 选用的墙体涂料、防水材料和屋面保温材料是否属于淘汰产品？
1 是否标注了入口车道的覆盖位置，并与结构核对了其净高尺寸；未覆盖部分挡土墙两侧及上方临空处是否了设置防护栏杆?
1 开向走道的房间门是否影响交通?
1 电梯机房门是否直接开向楼梯间?
1 第三道尺寸是否表达建筑高度,建筑高度是否计算正确？
1 细石混凝土内配φ4双向＠200,其厚度是否
≥35mm？
1 项目建筑使用性质定位是否正确?
2 建筑防火分类是否正确？
3 耐火等级是否正确？
4 项目平面布置中涉及消防安全的变配电室、柴油发电机房、消防控制室、人员密集场所的设置是否满足规范要求？
5 建筑防火分区及面积、建筑构造、疏散口数量、
疏散距离和宽度、消防电梯以及灭火器配置等是否满足规范要求。
1 节能设计是否正确?
2 是否按院有关规定完成图纸汇签？

设计人签名:
审核人签名(对审核意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为审核的必审内容，其他内容依据审核职责及审核要点另行填写。
校 对 记 录
工程（项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
结构
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 总说明
二 计算书及结构方案
三 基础部分

1 工程概况、层数及功能表述是否准确？
2 结构型式、抗震设防类别、抗震等级是否准确?
3 场地类别是否与地勘资料及计算书一致？
4 基本风压、人防工程抗力等级、设计荷载取值是否准确?
5 砼强度等级是否与竖向图一致？
6 建筑物的耐火等级、砌体结构施工质量控制等级是否准确？
7 检查是否增减了适用于本工程的条文说明？
8 复核是否考虑了地下水的抗浮设计以及对施工的技术要求？
9 是否标明砼结构(钢结构）的环境类别?(防腐要求）
10 所采用规范、标准图是否有效?
1计算书是否完整（总信息、周期、位移、超限信息、基础、人防、挡土墙、水池、楼梯)?
2 图纸设计是否与平面简图、荷载简图、配筋简
图一致？
1桩基、独基计算承载力值是否满足设计要求？
2地下室挡土墙按四边嵌固或二边嵌固计算时基梁及扶壁柱尺寸及配筋是否满足计算书？
3 桩基、独基、筏基等基础详图尺寸是否与平面图一致？
4各类基础是否满足最小配筋要求?
5 过长的地下室墙、梁是否设后浇带或变形缝？
6 杯口基础杯底厚度是否满足a1+a(a1详《地基规范》表8。2。5－2、a1为桩嵌承台高度）?杯口尺寸及柱嵌入尺寸是否符合规范要求？
7 各构件保护层厚度是否按规范留足？
8 地下室、池沟、坑等构筑物是否考虑防渗防潮设计？

设计人签名：
校对人签名（对校对意见处理情况认可后再签名）： 年 月 日
注:1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的重点内容，其他内容依据校对职责另行填写。

校 对 记 录（续）
工程(项目)全称

设计代号

设计阶段
施工图
第 页,共 页
项目名称

专 业
结构
设计人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
四 主体结构部分

1核对竖向承重构件平面布置是否与建筑图一致?
2筒体连梁配筋是否满足计算书?洞口尺寸是否与实际相符 ?
3 一般剪力墙配筋是否进行了优化？
4 框架柱角筋及箍筋是否满足计算书？
5 转换层在三层及以上时共框支柱、底部加强部分剪力墙抗震等级是否满足高规10.2。5？
6 框支梁上部纵筋是否有50％全长贯通？
7 转换层上一层剪力墙水平筋及约束边缘构件竖筋是否满足计算书要求?
8楼梯间平台处柱及错层部位柱箍筋是否通长加密?
9各受力构件（梁、柱、墙）配筋是否满足最大配筋率和最小配筋率要求?
10 核对楼梯净高度是否满足建筑要求?
11核对楼梯出裙楼屋面转方向上主楼后梯板布置是否满足建筑和使用要求？
12 核对车库车道斜板长度（结构平面预留车道洞口长度）是否与建施一致？

设计人签名：
校对人签名（对校对意见处理情况认可后再签名): 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的重点内容，其他内容依据校对职责另行填写。

审 核 记 录
工程(项目)全称

设计代号

设计阶段
施工图
第 页，共 页
项目名称

专 业
结 构
设计人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况
一 强制性条文
二 计算书及结构方案
三 基 础
部 分
四 主体结构部分

1 设计文件是否满足《工程建设部分强制性条文》（房屋建筑部分）？
1 总信息文件各分项参数（抗震等级、地震加速度、场地类别及特征周期、风压等)填写是否正确？
2 位移文件是否满足现行《抗规》3.4。3条?
3 地震、振型文件Tt与T1之比是否满足现行《高规》4.3.5条？
4 两相邻建筑变形缝宽是否满足现行《抗规》6。1。4条？
5总信息文件中其楼层与其上相邻层刚度比是否满足现行《高规》4.4.2条?
6 所采用软件的计算假定和力学模型是否符合工
程实际？
1 地基基础设计等级是否满足现行地基规范3。0.1条？
2 建筑桩基安全等级是否满足现行桩基规范JGJ94—94第3。3.3条？
3 基础选型、埋深、和布置是否合理？
4 人工地基的处理方案技术要求是否合理？
5基础设计(包括桩基承台),除抗弯计算外，是否进行了抗冲切及抗剪切验算以及必要时的局部受压验算?
1对竖向不规则结构及平面不规则结构是否采取了合理有效的措施？
2 转换层结构上下层楼板及抗侧力构件是否按规
范要求进行了加强？
3 房屋局部采用小型钢网架、钢桁架、钢雨棚等
钢结构时与主体结构的连接是否安全可靠？
4 结构自振周期、层侧向刚度比、带转换层结构
的等效侧向刚度比、楼层地震剪力、层间位移
比、墙柱轴压比等是否符合规范规定？
5 抗震设计的框架—剪力墙结构，框架部分承受的
倾覆力距大于50%时，其框架抗震等级是否按框
架结构确定?
6预应力混凝土结构构件是否进行了承载力计算及变形、抗裂、裂缝宽度、应力及端部锚固区局部承压等验算？是否对制作、运输及安装等施工阶段进行了验算？

设计人签名：
审核人签名(对审核意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的审核意见均应注明图号或页次。
2、此表为审核的重点内容，其他内容依据审核职责另行填写.
校 对 记 录
工程（项目)全称

设计代号

设计阶段

第 页，共 页
项目名称

专 业
钢结构
设计人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 钢结构部 分
总说明
二 计算书
三 主 体
结 构

1是否考虑柱顶位移或构件挠度对坡度减少量的影响?
2是否根据不同环境类别确定合适的除锈等级？
3是否注明钢架施工过程应保证刚架的稳度？
4压型钢板配套使用的钢质连接件及固定支架是否进行镀锌防护？
5冷弯薄壁型钢的镀层标准是否为A级？
1钢架计算中荷载是否漏项（雪载与活载的较大值）？
2基础设计是否考虑荷载的最不利组合？
3吊车参数是否正确？
1屋盖支撑系统中，撑杆设置是否合理?
2钢柱定位是否满足标准吊车要求?
3有吊车厂房中,牛腿外伸长度是否满足构造要求？
4铰接柱脚锚栓的选用是否考虑了跨度的构造要求?
5 刚性柱脚锚栓的选用是否经过计算？
6钢柱受压翼缘的隅撑间距是否满足规范要求?
7柱脚底板抗剪键是否按计算或抗震要求设置？
8底板厚度是否经过计算，螺栓端距是否满足构造规定?

设计人签名：
校对人签名(对校对意见处理情况认可后再签名）: 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的重点内容，其他内容依据校对职责另行填写.

校 对 记 录
工程（项目)全称

设计代号

设计阶段
施工图
第 页，共 页
项目名称

专 业
给排水
设计人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况

1、设计内容和深度是否达到建设部制定的《建筑工程设计文件编制深度的规定》：
1）设计说明、材料表、图纸等是否齐全?
2）外部提供的设计资料（包括业主和各专业提供的设计资料或设计条件)是否满足设计要求？并是否在设计图纸中体现。
3）采用的国家现行的设计规范、标准等是否正确？设计内容是否满足初步设计审批意见
4）其他设计图纸应达到设计深度的内容。
2、初步判断设计内容是否满足国家现行的设计规范、标准等的规定要求：
1）初步判断设计内容是否违反国家现行的设计规范、标准等有关条文规定?
2）初步判断设计内容是否违反强制性条文？
3、图面质量问题：
1）室外给排水构筑物及管线是否定位？是否交代其规格型号及其做法？
2）室内各给排水立管编号是否正确？管线及设备（或设施）定位尺寸是否齐全？
3）设备选型技术参数、控制要求等是否交代；
4)其他的图面质量问题.
4、向各专业提供的设计资料是否齐全、正确:
1）设备用房尺寸（包括设备出入站房的门洞尺寸）及位置,水池（水箱）容量及位置；
2)管井、预留洞、预埋管等的位置及大小；
3）设备用电量及设备控制要求等？
4)给排水专业应向各专业提供的其他资料。

设计人签名：
校对人签名(对校对意见处理情况认可后）: 年 月 日

审 核 记 录
工程（项目)全称

设计代号

设计阶段
施工图
第 页，共 页
项目名称

专 业
给排水
设计人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况

1、核对校对意见：
1）设计内容和深度是否达到设计深度要求；
2）向各专业提供的设计资料是否齐全、正确；
3)设计内容是否满足初步设计审批意见；
4）处理设计人对校对意见的异义。
2、判断设计方案是否适用、合理、可行:
1）采用的供水方案，供水分区是否合理、可行；
2）设备选型、技术参数是否正确；
3）水量、管网等计算是否正确；
4）站房及设备布置是否合理、可行。
5）消防设计是否满足国家现行的设计规范、标准等的规定要求。
3、判断设计内容是否满足国家现行的设计规范、标准等的规定要求:
1)判断设计内容是否违反国家现行的设计规范、标准等有关条文规定?
2）判断设计内容是否违反强制性条文？
4、其他应审核设计图纸的意见.

设计人签名：
审核人签名(对审核意见处理情况认可后）： 年 月 日
审 定 记 录
工程（项目）全称

设计代号

设计阶段
施工图
第 页，共 页
项目名称

专 业
给排水
设计人

审定人

图号或页次
重点审定内容提示
审定意见
处理情况

1、核对审核意见，处理设计人对审核意见的异义。
2、判断设计方案是否适用、合理、可行：
1）采用的供水方案，供水分区是否合理、可行；
2)设备选型、技术参数是否正确；
3)水量、管网等计算是否正确;
4）站房及设备布置是否合理、可行。
5）消防设计是否满足国家现行的设计规范、标准等的规定要求。
3、判断设计内容是否满足国家现行的设计规范、标准等的规定要求：
1）判断设计内容是否违反国家现行的设计规范、标准等有关条文规定？
2)判断设计内容是否违反强制性条文？
4、其他应审定设计图纸的意见。

设计人签名：
审定人签名(对审定意见处理情况认可后）: 年 月 日
校 对 记 录
工程（项目)全称

设计代号

设计阶段
施工图
第 页 ， 共 页
项目名称

专 业
电气
设计人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况

1 消防控制室、变配电所、发电机房、电气井的面积、设置位置及井内平面布置是否满足要求？
2 提交给建筑、结构专业的变配电所、发电机房、电气井资料图是否与施工图一致？
3 设计图中是否准确、完整地反应了水、暖、动、工艺专业所提供的设备用电和控制要求？
4 变配电所系统图、配电系统图中电器元件选择是否合理？
5 变配电所系统图、配电箱系统图中出现线缆规格是否与断路器整定电流相匹配？（应考虑多根电缆成束敷设时的系数）
6 变压器中性点是否与接地装置直接相连,所有接地系统是否为共用接地系统？
7 安装高度低于2。4m灯具及Ⅰ类灯具是否接PE线？
8 应急照明灯具、应急疏散指示灯具、火灾探测器、消防专用电话及楼层区域显示屏选型及布置是否符合规范要求？
9 住宅设计供配电系统是否满足《住规》6.5。2 及6。5。3条要求?
10 电缆沟及电缆桥架是否满足电缆敷设的要求？
11 是否有违反强制性条文之处？
12 灯具、所配光源及其控制方式是否满足相关规范对节能的要求？
13 线路、系统是否简捷并便于施工及操作？
14 是否满足消防、人防、防爆及防雷相关规范要求?

设计人签名:
　　　校对人签名（对校对意见处理情况认可后再签名）： 　　　 年 月 日
注：1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次.
2、此表为校对的必校内容，其他内容依据校对职责另行填写.
审 核 记 录
工程(项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
电气
设计人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况

1 负荷计算是否正确？
2 变压器容量、台数选择是否合理？
3 配、变所供配电系统是否安全、合理？
4 供电负荷等级、火灾自动报警系统保护等级、防雷等级、爆炸危险区域确定是否正确?
5 电源是否满足供电负荷等级要求？
6 发电机自启动信号采集是否正确、可靠？
7 防雷、接地措施是否正确?
8 消防控制室、变配电所、发电机房、电气井设备布置、安装是否满足规范要求？
9 消防、人防系统设计是否满足规范及地方相关批文?
10 敷设管线是否与其它专业打架？
11 建筑照明设计是否满足《建筑照明设计标准》第6章的节能要求？
12 是否满足建设部2003年1月1日颁布的《工程建设标准强制性条文》房屋(或工厂）建筑部分的强制性条文及现行相关国家标准各规范所明确的强制性条文？
13 是否满足建设部颁布的《建筑工程施工图设计文件审查要点》中的有关要求？

设计人签名：
审核人签名（对审核意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的审核意见均应注明图号或页次.
2、此表为审核的必审内容,其他内容依据审核职责另行填写。

校 对 记 录
工程（项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
暖通
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 通 风
设 计
1 规范引用是否正确，是否满足设计规范GB50019—2003的强条要求?
2 防排烟设计是否满足规范强条要求:
1） 是否执行《高规》6.1.2。3条；
2） 排烟口是否符合距最远点小于30m;
3) 加压送风风管经过使用空间，是否设置了
70防火阀;
4) 通风用竖井是否标注尺寸或截面积；
5） 风机进出口是否设置防护网；
6) 轴流风机（车库)是否有消声措施；
7) 离心风机（排烟用）是否有机房；
8) 常闭正压风口是否为电信号和手动开启;
　9）进排风口的距离是否符合规定；
10)在说明中是否明确常闭排烟口设有手动开启和电信号开启？
3 是否有事故通风，是否向电气专业提要求，事故排风口是否满足规范要求？
4 设备用房是否设计自然通风或机械通风,是否满足换气次数要求？
5 燃油、燃气锅炉房是否设计事故排风,是否满足换气次数要求？
6 通风、除尘方案是否合理？
7 通风、除尘设备选择是否合理？
8 通风、除尘系统是否有阻力计算？
9 提交给建筑、结构、电气、给排水专业的站房、竖井资料图是否与施工图一致？

设计人签名：
校 对 记 录(续)
工程（项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
暖通
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
二 空 调
设 计
1 规范引用是否正确，是否满足设计规范GB50019-2003的强条要求？
2 说明与设备表是否满足规范强条要求：
1) 是否有负荷计算书，并进行了校对；
2） 是否标注制冷机组COP或锅炉效率;
3） 是否标注组合式空调机组风机余压；
4） 通风用竖井是否标注尺寸或截面积；
5）组合式空调机组风机是否符合GB 50189 中5.3。26条规定；
6) 水泵扬程是否计算选择？
3 采暖的方式是否合理？
4 采暖设备的选择是否经济、合理？
5 采暖系统是否有阻力计算?
6 提交给建筑、结构、电气、给排水、动力专业的站房、热力入口资料是否与施工图一致?
7 系统图或流程图是否正确?
8 公建能否满足过渡季全新风运行？
9 住宅室外机布置能否满足DB 50/5024的规定？

设计人签名：
校对人签名（对校对意见处理情况认可后再签名）： 年 月 日
注： 1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次.
2、此表为校对的必校内容,其他内容依据校对职责及校对要点另行填写。
审 核 记 录
工程(项目)全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
暖通
设 计 人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况
一 通 风
设 计
二 空 调
设 计

1 规范引用是否正确,是否满足设计规范GB50019—2003的强条要求?
2 是否有事故通风，是否向电气专业提要求，事故排风口是否满足规范要求？
3 防排烟设计风机(风量、风压）选型是否正确？
4 排烟口的位置是否合理？
1　规范引用是否正确，是否满足设计规范GB50019-2003的强条要求？
2　计算书是否完整、可信？
3　空调方案是否合理？
4　系统风口布置、水路阀门设置是否合理？
5　审核执行DB 50/5024和GB 50189的情况？

设计人签名:
审核人签名（对审核意见处理情况认可后再签名）： 年 月 日
注：1、对说明书、图纸、结构计算书的审核意见均应注明图号或页次。
2、此表为审核的必审内容，其他内容依据审核职责另行填写。

校 对 记 录
工程(项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
动力
设 计 人

校对人

图号或页次
重点校对内容提示
校对意见
处理情况
一 管 路
设 计
二 站 房
设 计

1 规范引用是否正确？
2 压力管道设计是否满足规范强条要求？
3 调压箱距门窗洞口是否大于1500mm?
4 燃气管道穿越位置是否合理？
5 管道标高标注是否完整?
6 设计图与系统图（透视图）是否一致？
7 主要材料、阀门是否与图一致？
8 蒸汽管道的补偿、疏水是否合理？
1 规范引用是否正确？
2 站房、压力管道设计是否满足规范强条要求？
3 提交给建筑、结构、电气、给排水专业的站房资料图是否与施工图一致?
4 系统图或流程图是否正确？
5 设计图与系统图或流程图是否一致？
6 主要设备、材料、阀门是否与图一致？

设计人签名：
校对人签名(对校对意见处理情况认可后再签名）： 年 月 日
注: 1、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。
2、此表为校对的必校内容,其他内容依据校对职责及校对要点另行填写.

审 核 记 录
工程（项目）全称

设计代号

设计阶段
施工图
第 页共 页
项目名称

专 业
动力
设 计 人

审核人

图号或页次
重点审核内容提示
审核意见
处理情况

1 规范引用是否正确？
2 管径选择及站房设备选型是否正确？
3 站房总图及平面布置方案是否合理,系统图是否正确？
4 管路走向是否合理，压力管道设计是否满足规范强条要求？

设计人签名：
审核人签名(对审核意见处理情况认可后再签名)： 年 月 日
注:1、对说明书、图纸、结构计算书的审核意见均应注明图号或页次。
2、此表为审核的必审内容,其他内容依据审核职责另行填写。

20
