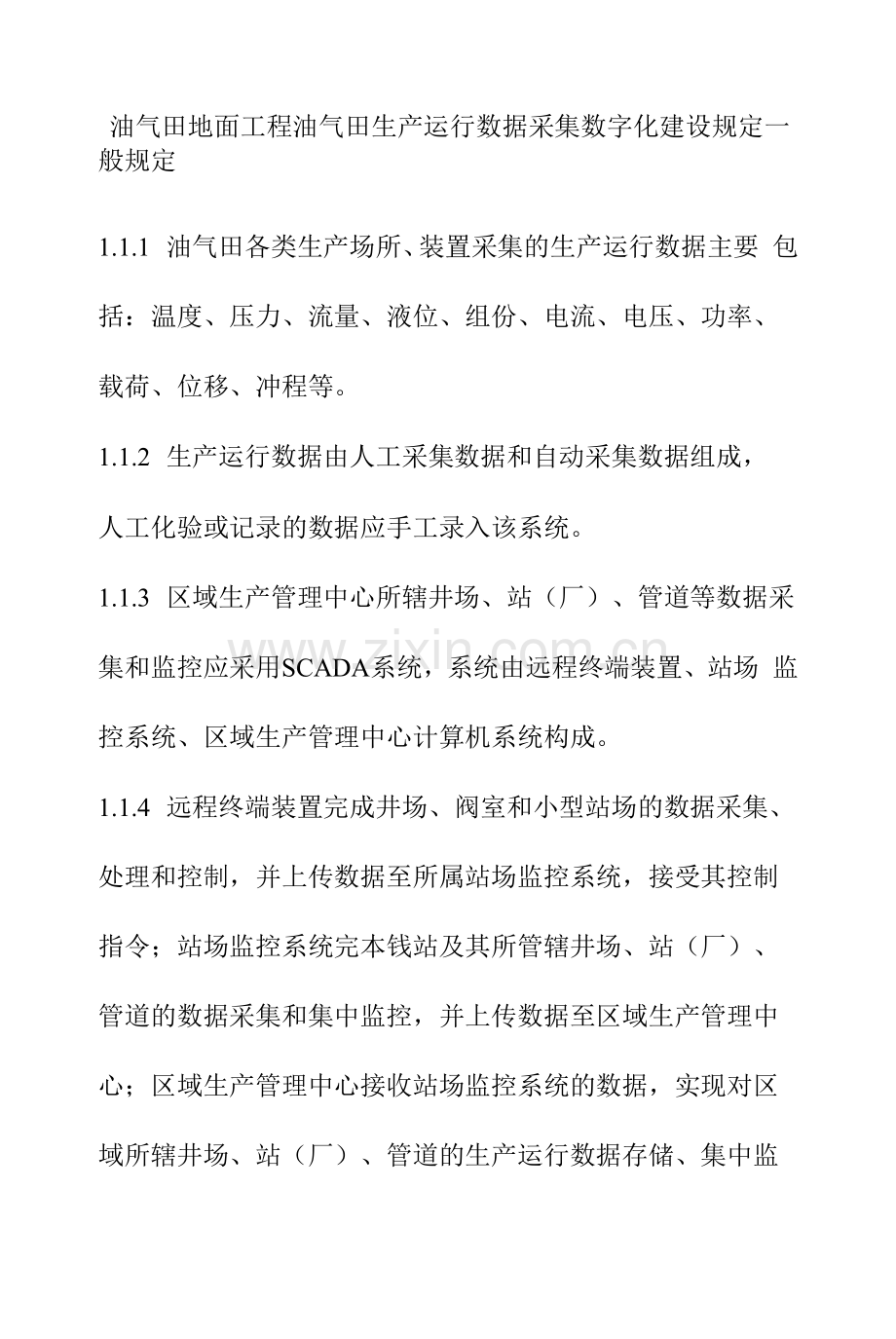

油气田地面工程油气田生产运行数据采集数字化建设规定.docx

油气田地面工程油气田生产运行数据采集数字化建设规定一般规定1.1.1 油气田各类生产场所、装置采集的生产运行数据主要 包括：温度、压力、流量、液位、组份、电流、电压、功率、 载荷、位移、冲程等。1.1.2 生产运行数据由人工采集数据和自动采集数据组成， 人工化验或记录的数据应手工录入该系统。1.1.3 区域生产管理中心所辖井场、站（厂）、管道等数据采 集和监控应采用SCADA系统，系统由远程终端装置、站场 监控系统、区域生产管理中心计算机系统构成。1.1.4 远程终端装置完成井场、阀室和小型站场的数据采集、 处理和控制，并上传数据至所属站场监控系统，接受其控制 指令；站场监控系统完本钱站及其所管辖井场、站（厂）、 管道的数据采集和集中监控，并上传数据至区域生产管理中 心；区域生产管理中心接收站场监控系统的数据，实现对区 域所辖井场、站（厂）、管道的生产运行数据存储、集中监 水处理等单元，生产运行数据采集监控要求详见“附录 A.17”。矿场储库矿场储库包括石油库、轻烽及液化石油气储库等；1.1.2.1 石油库主要包括罐区、收发油、消防等系统，生产运 行数据采集监控要求详见“附录A.18”；原油储罐应设置独立的高高液位开关，并通过独立的 逻辑处理单元（继电器电路或平安PLC）联锁关闭所有原料进 罐阀门。1.2.2.3 轻燃及液化石油气储库主要包括来液、罐区、外输、 消防等系统，生产运行数据采集监控要求详见“附录A.19”, 消防系统参照“附录A.18”的有关内容；气处理厂1.1.1.1 天然气处理厂主要包括集气、别离、脱水、增压、计 量、外输、放空、空氮站、采出水处理及回注、消防、供热 等单元；含H2s处理厂还包括脱硫、硫磺回收、尾气处理、 硫磺成型单元；含C02处理厂还包括脱碳、C02回收、储存等单元；含凝析油处理厂还包括脱烧、轻煌回收、水合物抑 制剂回收、储运等单元；1.1.1.2 天然气处理厂生产运行数据采集监控要求详见“附录 A.20”；丙烷制冷低温别离脱油脱水单元应实现超压紧急切 断和远程放空，生产运行数据采集监控要求参照“附录 A.15”；1.1.1.3 高压凝析油气田处理厂生产运行数据采集监控要求 详见“附录A.21”；采出水处理及回注系统生产运行数据采集监控要求 参照“附录A.09”、附录A.12”的有关内容；1.1.1.4 天然气进出厂管道应按GB50183的要求设置远程截 断阀和放空阀；外输计量单元流量计标定应实现不停气流程切换，净 化产品气宜设置微量H2S、C02和微量水份分析仪。1.1.4 地下储气库集注站地下储气库集注站主要包括注气、采气及配套系统。生产运行数据采集监控内容应根据具体工程并参照“附录A.20”、“附录A.21”的有关内容确定；视和管理。1.1.5 自带控制系统的设备或装置应自行完成数据采集、控 制和联锁保护，将运行数据传输至站场监控系统或远程终端 装置，并接受其监控，通信方式宜采用RS485接口、Modbus RTU协议。附录中列举的采集参数是生产运行管理必需监控 的基本内容，具体工程中，可根据实际需要增加。1.1.6 可燃（有毒）气体检测和报警系统的设置应符合SY 6503和GB 50493的有关规定；采用盘装可燃（有毒）气体 报警仪表时，报警信号应上传到站场监控系统。1.1.7 集中处理站、原油储罐和轻燃液化气储罐应按GB 50183的有关规定，设置火灾探测器和火灾手动报警装置。1.1.8 功率55kW及以上的电机应采集电流、电压，重要生产 设备电机的电流、电压可根据生产要求进行采集，其它电参 数监控要求参照“附录A.24”。1.1.9 应根据管道经过区域的人文、自然环境等实际情况， 设置适宜的泄漏检测系统。管道泄漏检测系统应预留与站场 监控系统的以太网接口 RJ45,通信协议应满足站场监控系统 的要求。1.2井场及阀室油井1.2.1.1 油井包括自喷井、抽油机井、电泵井、螺杆泵井、气 举井等，油井生产运行数据采集监控要求详见“附录A.01”；偏远拉油井、低产井宜暂缓实施；1.2.1.2 油井单井计量应优先采用软件计量，并应定期标定， 当软件量油不能满足要求时，可采用多通阀选井、两相计量, 稠油单井计量宜采用多通阀选井、称重式计量；含有毒气体的油井应根据需要设置井口平安截断系 统；1.2.1.3 丛式井回压应在汇管采集，单井不重复设置；采用井 口加热集输流程时，应采集加热前后温度。1.2.1.4 井场具有远程启停的转动设备，应就地设置带锁的停 止开关。1.2.2 注入井注入井包括注水井（含气田水回注井）、注聚井、注 汽井、注气井等，注入井生产运行数据采集监控要求详见“附 录 A.02”；1.2.2.1 注入井数据采集宜设置在配注阀组（间），井场不应 重复设置，对于无配注阀组（间）归属的注入井可在井场采 集。1.2.3 水源井水源井生产运行数据采集监控要求详见“附录A.03”；偏远水源井宜实现潜水泵远程启停。气井气井包括常规气井、含H2s气井、煤层气井和注采气 井等，气井生产运行数据采集监控要求详见“附录A.04”；1.2.4.1 高、中压气井应设置井口平安截断系统，常规低压气 井宜设置井口平安截断系统；含H2S气井应设置井口平安截断系统和有毒气体监 测；1.2.4.2 井场水套加热炉宜采集介质进加热炉前压力、温度及 介质出加热炉后温度、壳程水位、水浴温度、排烟温度和燃料气压力等数据；1.2.4.3 两级节流气井一级节流后和二级节流前宜共用一个 压力变送器；注醇和注缓蚀剂气井应采集注醇量和注缓蚀剂量；1.2.4.4 煤层气水平井和从式井应设置总采出水和总采出气 计量。油、气管道监控阀室生产运行数据采集监控要求详见 “附录 A.05”。1.3 小型站场计量站/集油阀组间1.3.1.1 计量站包括集油阀组、计量别离、掺水（稀油）阀组 等单元；生产运行数据采集监控要求详见“附录A.06”。1.3.2 配水（汽）阀组（间）生产运行数据采集监控要求详 见“附录A.07”。1.4 中型站场接转站、放水站、原油脱水站1.4.1.1 主要包括进站、加热、别离、燃料气、脱水、存储、外输、计量、收发球、组合装置、掺水（稀油）、加药等单 元；1.4.1.2 生产运行数据采集监控要求详见“附录A.08”；组合装置的生产运行数据采集监控要求参照具有相 关功能的各设备的有关内容。1.4.2 采出水处理站主要包括进站来水、调储、除油、过滤、外输、辅助等单元；生产运行数据采集监控要求详见“附录A.09”。1.4.3 地下水水质处理站、供水站地下水水质处理站主要包括来水、除铁、过滤、外输、辅助等单元；供水站主要包括储存、外输等单元；生产运行数据采集监控要求详见“附录A.10”。1.4.4 配制站主要包括供水、分散、熟化、外输等单元;1.4.4.1 生产运行数据采集监控要求详见“附录A.11”。1.4.5 注入站包括注水站、注聚站、注汽站等；1.4.1.1 生产运行数据采集监控要求详见“附录A.12”；聚合物配制注入合一站场生产运行数据采集监控要 求参照“附录A.11”、“附录A.12”的有关内容；1.4.1.2 注配间、橇装注水装置生产运行数据采集监控要求参 照“附录A.12”的有关内容；注汽站高压注汽锅炉生产运行数据采集监控要求参 照”附录A.17”的有关内容。集气站、增压站、输气站主要包括集气、加热、别离、增压、计量、清管、自 用气、注醇、注缓蚀剂、放空等单元，生产运行数据采集监 控要求详见“附录A.13”；1.4.6.1 与油田联合站合建的伴生气增压站进出站不宜设置 远程截断阀。1.5大型站场集中处理站1.1.1.1 主要包括原油集输、原油脱水、原油稳定、伴生气脱 水、伴生气凝液回收、采出水处理及回注、消防、供热等系 统。1.1.1.2 原油集输、原油脱水系统的生产运行数据采集监控要 求详见“附录A.08”；常用的原油稳定工艺包括微正压闪蒸、分微闪蒸；工 艺主要包括来油、进料、换热、稳定、加热、三相别离、外 输等单元，生产运行数据采集监控要求详见“附录A.14”； 放空单元生产运行数据采集监控要求参照“附录A.13”的有 关内容。1.1.1.3 伴生气脱水工艺一般采用三甘醇脱水或分子筛脱水， 生产运行数据采集监控要求参照“附录A.20”中有关内容； 伴生气凝液回收a）常用的伴生气凝液回收工艺为冷凝别离法，包括浅冷别离和深（中）冷别离;b）浅冷别离温度一般在-20-35,中冷别离温度一般 在-35-60,深冷别离温度一般在-80 -100；c）浅冷回收工艺包括原料气预处理、原料气增压、凝液 回收、丙烷制冷、产品储运及外输等单元，生产运行数据 采集监控要求详见“附录A.15”；d）深（中）冷回收工艺包括原料气预处理、原料气增压、 凝液回收、丙烷+膨胀制冷、产品储运及外输等单元，丙 烷制冷、压缩机生产运行数据采集监控要求参照“附录 A.15”的有关内容，其它详见“附录A.16”；e）放空单元生产运行数据采集监控要求参照“附录A.13” 的有关内容；采出水处理及回注系统生产运行数据采集监控要求 参照“附录A.09”、“附录A.12”的有关内容；1.1.1.6 消防系统生产运行数据采集监控要求参照“附录 A.18”的有关内容;燃气锅炉房主要包括燃料气、锅炉、热力循环、补水、
