UPS施工安装方法
一、施工要点
（1）将UPS放置于用户设备附近的水平地面上。
（2 ）UPS的后面板及侧板应与墙壁或相邻设备间保持2mm以 上的距离，同时用物品遮盖前面板的进风，以免阻碍UPS风机排 气孔的排气，造成UPS内部温度升高，影响UPS的寿命。
（3）保持UPS安装环境的通风良好，避免安装在过热或湿度过 高的环境中，远离水、可燃性气体或腐蚀剂，远离发热源，避免阳光 直射，尽量保持进/出风尘。
（4）避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质的 环境中使用。
（5）即使在关机状态UPS内也有可能有危险电压，非专业人员 不可打开机壳，否则会有触电危险。
（6）三相市电输入火线上须安装大于250A三极联动断路器， 以便紧急情况时能迅速切断电源，使用三极联动断路器时，零线与 UPS的输入零线端子直接连接，不可通过断路器。
（7）为防止UPS在使用过程中发生移动，使用前务必将可调地 脚旋下，使设备位置固定。
（8）UPS可用于阻容性（如计算机）阻性和微感性负载，不宜 用于纯感性和纯容性负载（如电动机、空调和复印机等），而且也不 能接半波整流型负载。

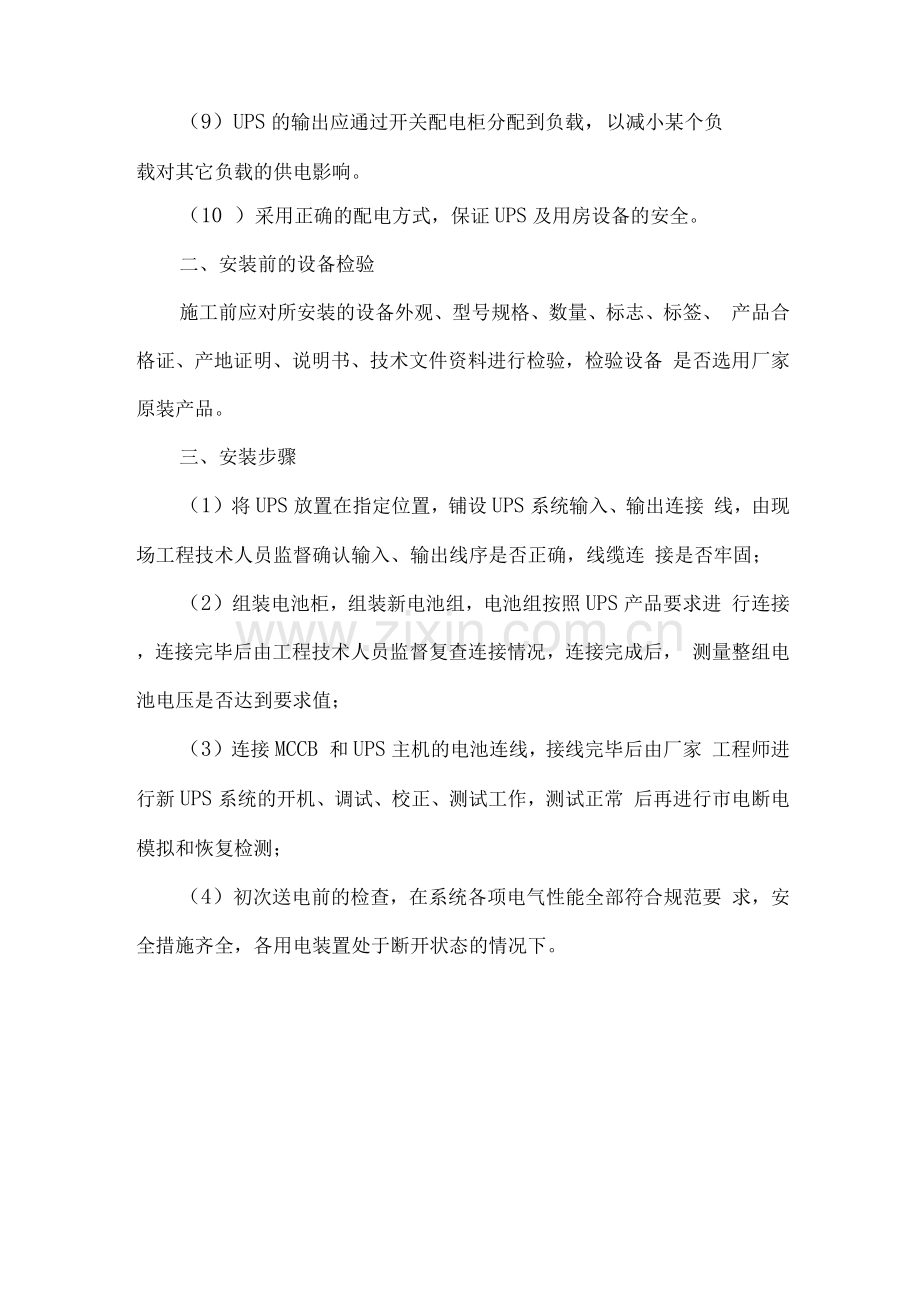

（9）UPS的输出应通过开关配电柜分配到负载，以减小某个负
载对其它负载的供电影响。
（10 ）采用正确的配电方式，保证UPS及用房设备的安全。
二、安装前的设备检验
施工前应对所安装的设备外观、型号规格、数量、标志、标签、 产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备 是否选用厂家原装产品。
三、安装步骤
（1）将UPS放置在指定位置，铺设UPS系统输入、输出连接 线，由现场工程技术人员监督确认输入、输出线序是否正确，线缆连 接是否牢固；
（2）组装电池柜，组装新电池组，电池组按照UPS产品要求进 行连接，连接完毕后由工程技术人员监督复查连接情况，连接完成后， 测量整组电池电压是否达到要求值；
（3）连接MCCB 和UPS主机的电池连线，接线完毕后由厂家 工程师进行新UPS系统的开机、调试、校正、测试工作，测试正常 后再进行市电断电模拟和恢复检测；
（4）初次送电前的检查，在系统各项电气性能全部符合规范要 求，安全措施齐全，各用电装置处于断开状态的情况下。
