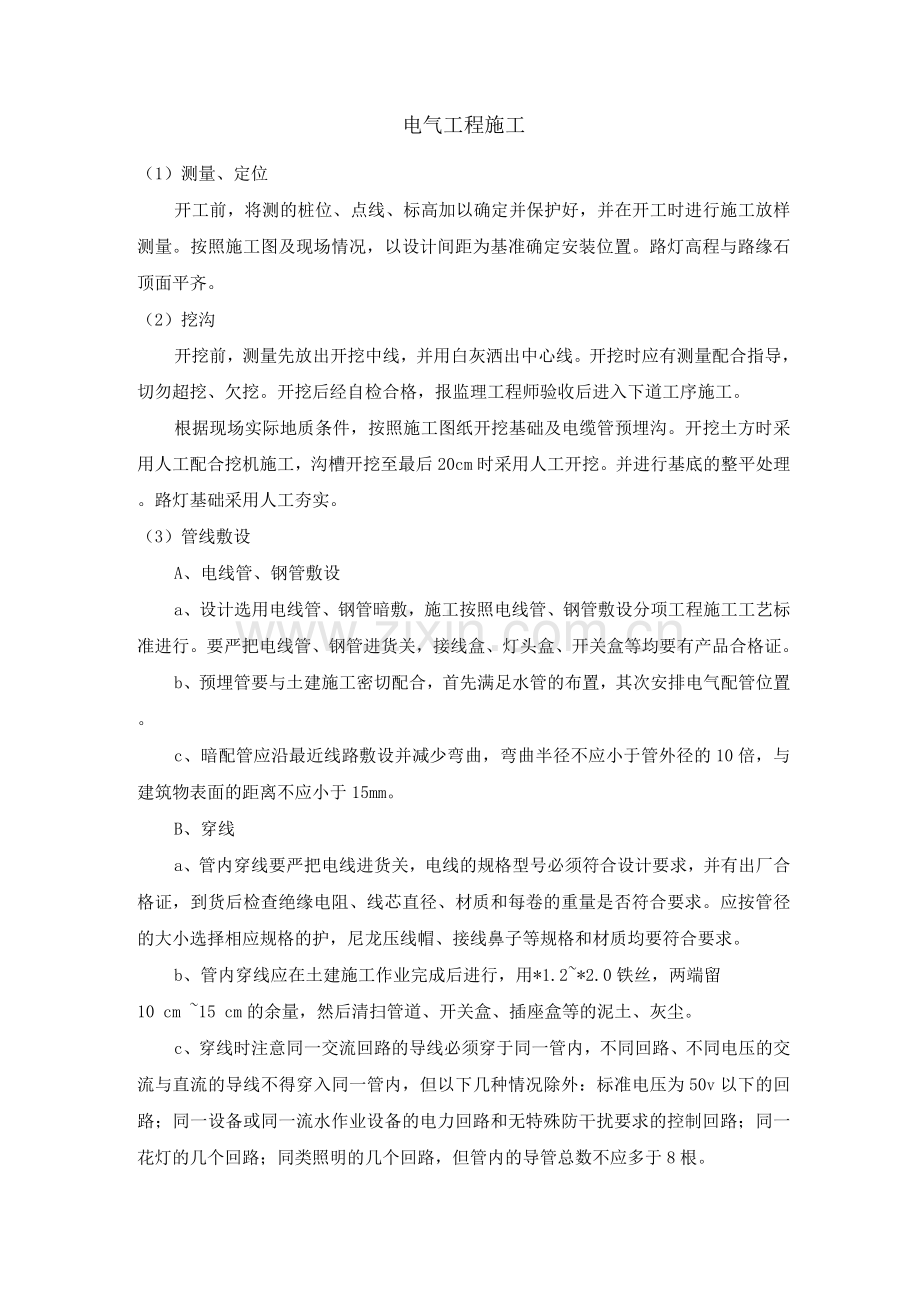

电气工程施工
（1）测量、定位
开工前，将测的桩位、点线、标高加以确定并保护好，并在开工时进行施工放样测量。按照施工图及现场情况，以设计间距为基准确定安装位置。路灯高程与路缘石顶面平齐。
（2）挖沟
开挖前，测量先放出开挖中线，并用白灰洒出中心线。开挖时应有测量配合指导，切勿超挖、欠挖。开挖后经自检合格，报监理工程师验收后进入下道工序施工。
根据现场实际地质条件，按照施工图纸开挖基础及电缆管预埋沟。开挖土方时采用人工配合挖机施工，沟槽开挖至最后20cm时采用人工开挖。并进行基底的整平处理。路灯基础采用人工夯实。
（3）管线敷设
A、电线管、钢管敷设
a、设计选用电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行。要严把电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。
b、预埋管要与土建施工密切配合，首先满足水管的布置，其次安排电气配管位置。
c、暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm。
B、穿线
a、管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求。应按管径的大小选择相应规格的护，尼龙压线帽、接线鼻子等规格和材质均要符合要求。
b、管内穿线应在土建施工作业完成后进行，用*1.2~*2.0铁丝，两端留
10 cm ~15 cm的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。
c、穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压的交流与直流的导线不得穿入同一管内，但以下几种情况除外：标准电压为50v以下的回路；同一设备或同一流水作业设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。
d、导线预留长度：接线盒、开关盒、插座盒及灯头盒为15cm，配电箱内为箱体周长的1/2.
（4）配电柜（箱）安装
A、开箱检查。柜（箱）到达现场应与业主、监理共同进行开箱检查、验收。
柜（箱）包装及密封应良好，制造厂的技术应齐全，型号、规格应符合设计要求，附件配件齐全。主体外观应无损及变形，油漆完好无损，柜内原器件及附件齐全，无损伤等缺陷。
B、柜（箱）的固定。先按图纸规定的顺序将柜做好标记，然后放置到安装位置上固定。盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2mm。柜（箱）固定好后，应进行内部清扫，用抹布将各种设备擦干净，柜内不应有杂物。
C、母线安装。柜（箱）的电源及母线的连接要按规范及国际通行相位色杯表示，相位应正确一致，保证尽线电源的相序正确。
D、二次回路检查，送电及功能测试。检查电气回路。信号回路接线牢固可靠，进行送电前的绝缘电阻检查应符合有关规定。按前后调式的顺序送电分别模拟实验、连锁、操作继电保护和信号动作，应正确无误、灵活可靠。
E、安装完毕，应对接地干线和各支线的外露部分以及电气设备的接地部分进行外观检查，检查电气设备是否按接地的要求接有接地线，各接地线的螺丝连接是否接妥，螺丝连接是否使用了弹簧垫圈。接地电阻应小于4Q。
（5）接地安装
施工时按照接地施工工艺标准和相关规定进行施工。土建结构施工时，严格安装规范和设计要求对结构钢筋进行焊接，钢筋搭接长度双面焊接不小于8cm，单面焊接不小于16cm。特别注意按设计要求做好等电位连接。
（6）电气调试
A、电气设备安装结束后，对电气设备、配电系统及控制保护装置进行调整
试验，调试项目和标准应按国家施工验收规范电气交接试验标准执行。
B、照明工程的线路，应按电路进行绝缘电阻的测试，并做好记录。
C、接地装置要进行电阻测试并做好测试记录。
（7）电气亮化工程
A、电气灯具的质量、型号必须符合图纸设计要求，管线的质量必须符合电气安装施工规范的要求。电线和穿线管必须经检测合格后方可应用于本工程；
B、穿线管的预埋必须紧密配合土建施工，穿越砼的管线在砼浇筑时派有专人看管，以免浇筑时压扁或接头外进浆而造成管线破坏；
C、灯具安装的位置应与设计图中的位置相符，藏地灯的四周与地面相接紧密，并略高于路面，设置于一线上的灯具中心误差不应大于3MM ；
D、灯具安装完成后应进行照明测试，检查供电性能，触电系统的灵敏系，并验收灯具，电气的观感质量，要求达到电气安装工程验收规范的规定。
