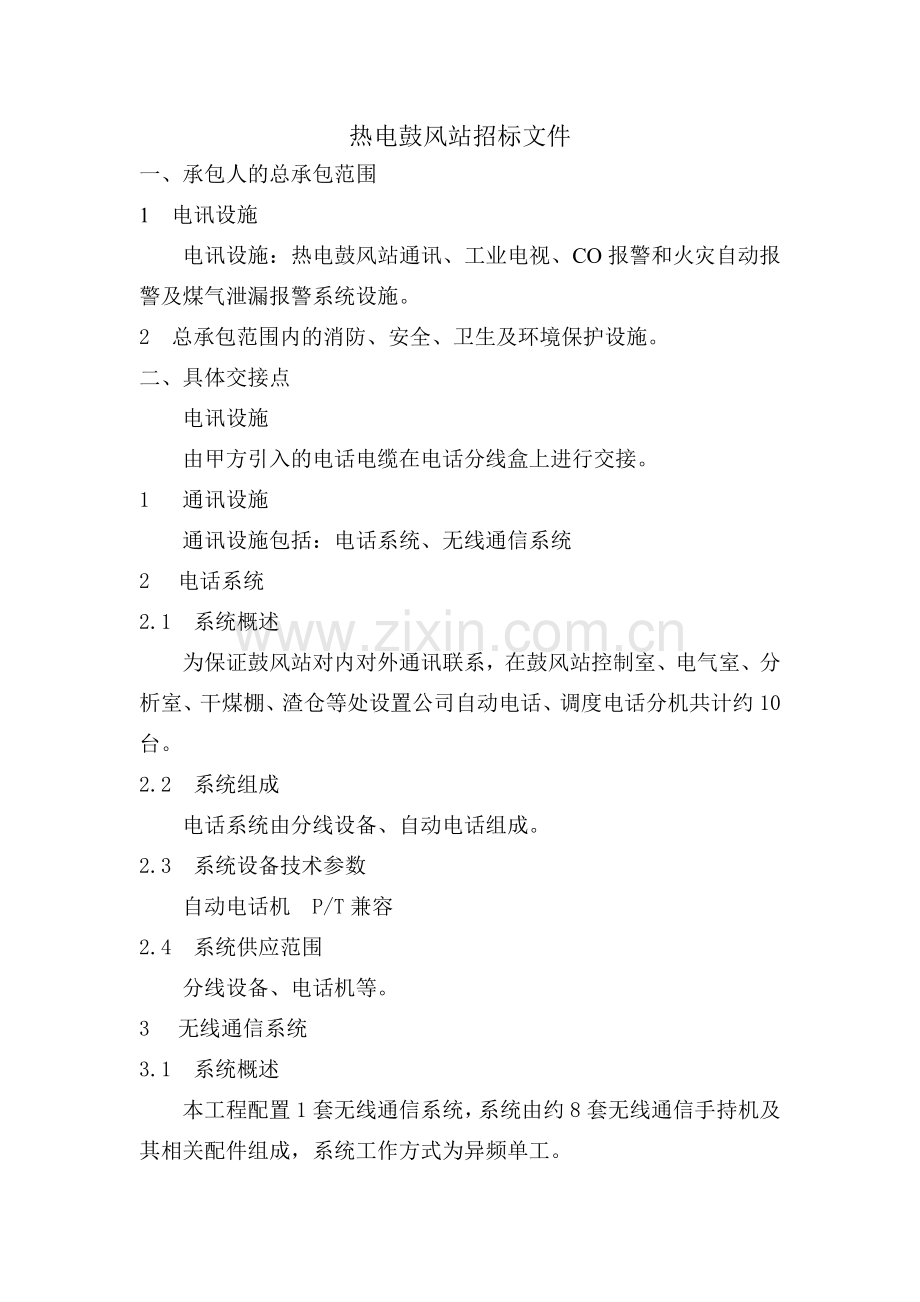

热电鼓风站招标文件
一、承包人的总承包范围
1 电讯设施
电讯设施：热电鼓风站通讯、工业电视、CO报警和火灾自动报警及煤气泄漏报警系统设施。
2 总承包范围内的消防、安全、卫生及环境保护设施。
二、具体交接点
电讯设施
由甲方引入的电话电缆在电话分线盒上进行交接。
1 通讯设施
通讯设施包括：电话系统、无线通信系统
2 电话系统
2.1 系统概述
为保证鼓风站对内对外通讯联系，在鼓风站控制室、电气室、分析室、干煤棚、渣仓等处设置公司自动电话、调度电话分机共计约10台。
2.2 系统组成
电话系统由分线设备、自动电话组成。
2.3 系统设备技术参数
自动电话机 P/T兼容
2.4 系统供应范围
分线设备、电话机等。
3 无线通信系统
3.1 系统概述
本工程配置1套无线通信系统，系统由约8套无线通信手持机及其相关配件组成，系统工作方式为异频单工。
3.2 系统组成
系统由手持机、专用电源等设备组成。

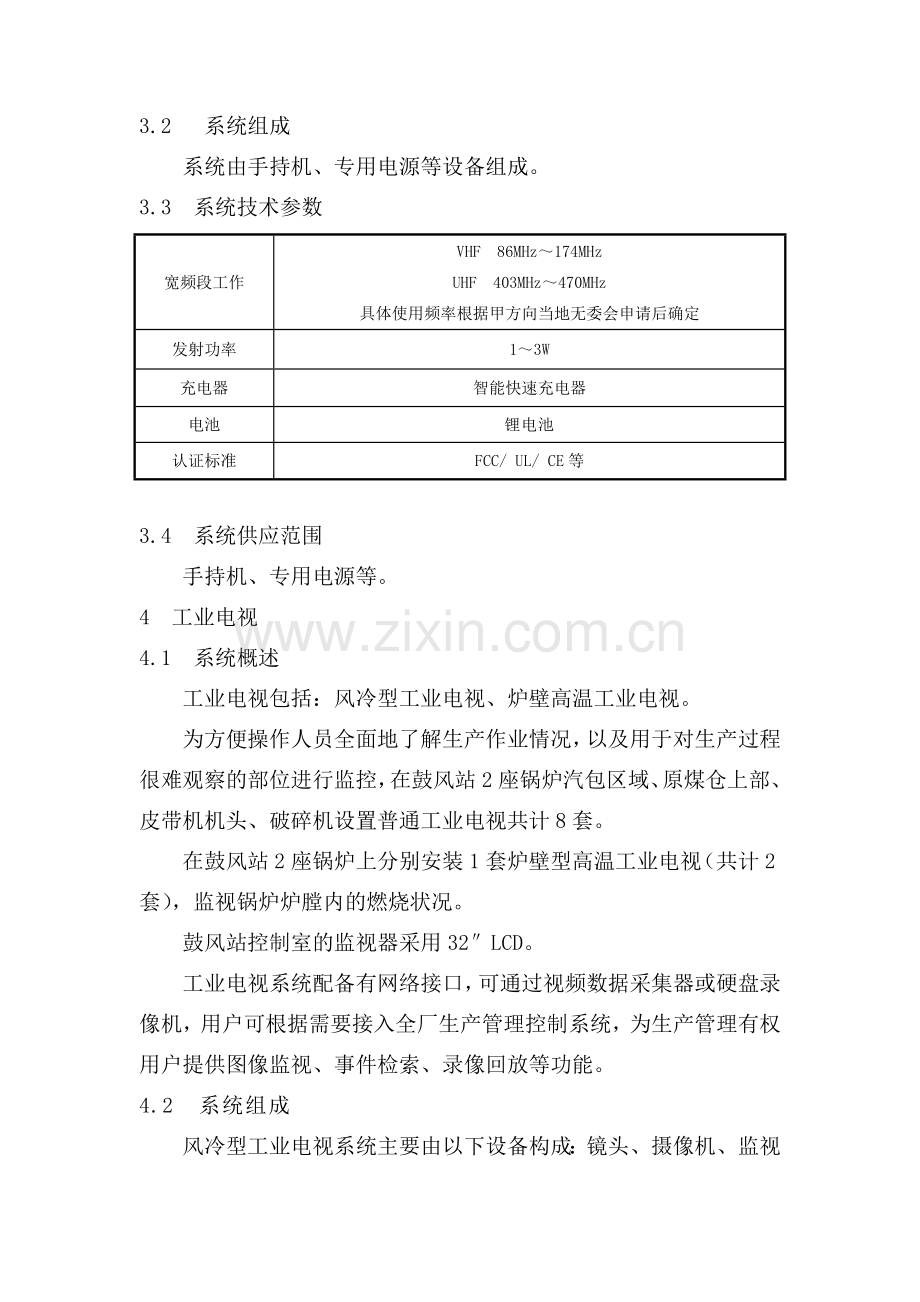

3.3 系统技术参数
宽频段工作
VHF 86MHz～174MHz
UHF 403MHz～470MHz
具体使用频率根据甲方向当地无委会申请后确定
发射功率
1～3W
充电器
智能快速充电器
电池
锂电池
认证标准
FCC/ UL/ CE等

3.4 系统供应范围
手持机、专用电源等。
4 工业电视
4.1 系统概述
工业电视包括：风冷型工业电视、炉壁高温工业电视。
为方便操作人员全面地了解生产作业情况，以及用于对生产过程很难观察的部位进行监控，在鼓风站2座锅炉汽包区域、原煤仓上部、皮带机机头、破碎机设置普通工业电视共计8套。
在鼓风站2座锅炉上分别安装1套炉壁型高温工业电视（共计2套），监视锅炉炉膛内的燃烧状况。
鼓风站控制室的监视器采用32″LCD。
工业电视系统配备有网络接口，可通过视频数据采集器或硬盘录像机，用户可根据需要接入全厂生产管理控制系统，为生产管理有权用户提供图像监视、事件检索、录像回放等功能。
4.2 系统组成
风冷型工业电视系统主要由以下设备构成：镜头、摄像机、监视器、防护罩、涡旋致冷器、半固定云台、视频分配器、图像处理器、硬盘录像机以及各类附件设备。
高温工业电视系统主要由耐高温摄像头、炉壁连接体、电、气控制柜、电动（或气动）推进器、控制器、监视器及各类附件设备组成。
4.3 设备主要技术参数
（1）摄像机
1/3” 双速CCD彩色图像传感器
水平清晰度：彩色650线
信噪比：50dB
电源：～220V±10% 50Hz
(2) 镜头
适合日/夜转换型摄像机
1/3” ，4～20mm手动可调
(3) 风冷防护罩
使用环境温度：-10 ～ 260℃
防护等级：IP65。
(4) 液晶显示器（32″）
分辨率：1024×768；
对比度：330:1；
视角：水平≥160 ，垂直≥120 ；
响应时间≤25ms；
亮度250cd/m2。
(5) 视频分配器
视频输出范围：1.0Vp-p，75Ω
工作电源：AC 220V；
(6) 现场终端箱
可对前端1-4路电源电压为12VDC/24VAC/220AC的摄像机供电；
防护箱的防护等级为IP65；
(7) 二画面合成器
数字式实时彩色显示，可单一显示、自动循环显示、合成显示。
(8) 矩阵切换/控制器、主控键盘
矩阵容量：32路输入，8路输出；
现场受控功能包括：
镜头：光圈：大、小；
焦距：长、短；
聚焦：远、近；
云台上、下、左、右、自动扫描；
视频控制：万能切换功能。
分控键盘：能完成图像调用、现场设备控制等操作。
（9）高温内窥式工业电视
摄像探头工作温度范围 0℃～1400℃
高分辨率彩色CCD 1/2或1/3 CCD；分辨率≥650TVL；视频输出1.0Vpp 75Ω ;信噪比＞50dB
高温光学镜头 视场角：90°；分辨率：32线数/mm
电源 AC220V
4.4 系统供应范围
监视器、工业电视控制柜、主控键盘、CCD镜头、摄像机、防护罩、涡旋致冷管、半固定云台、硬盘录像机、UPS以及各类附件（含电缆）。
5 火灾自动报警及联动控制系统
5.1 系统概述
根据《火灾自动报警系统设计规范》GB50116-98、《钢铁冶金企业设计防火规范》GB50414-2007和《冶金企业火灾自动报警系统设计》YB/T4125-2005的规定，在鼓风站区域内设置一套火灾自动报警及联动控制系统。火灾报警主机设置在24小时有人值守的控制室内，各式火灾报警探测器（烟感、温感、火焰探测器）、手动报警器、声光报警器等设备分别设置于电气室、电缆夹层、仪表室、控制室、润滑站、油站、汽动鼓风机组、汽轮发电机组。上述火警设备可对区域内的易燃部位进行有效的火警监视，同时可联锁关闭相关防火门、空调、风机，启动相关消防设施等。设置火灾报警主机房间内的自动电话兼作消防报警电话用。
5.2 系统设备组成
该系统由火灾自动报警及联动控制主机、各式探测器、手动报警按钮、声光报警器、专用电源盘等设备组成。
5.3 系统设备技术参数
设备名称
特 性
性能指标/参数
火灾自动报警控制器

电源电压
220V,AC 50 Hz

备用电源
DC 24V，确保主电源故障后支持整个系统监视状态工作24小时，报警状态连续工作30分钟

工作电压
DC 24V

环境温度
0 ℃～＋40℃

相对湿度
≤ RH 95%

主机容量
300点报警和联动编址设备1套
系统中各式探测器、声光报警器、手动报警按钮、监视、控制模块等

环境温度
-10 ℃ ～＋50 ℃

相对湿度
≤ RH 95% (40℃)

额定报警温度
视现场环境确定

5.4 系统供应范围
火灾报警及联动控制主机、各式探测器、手动报警器、声光报警器、警铃、模块及附件。
6 煤气泄漏报警系统
6.1 系统概述
为防止煤气泄漏对人员产生伤害，在鼓风站控制室设置煤气泄漏报警系统主机1套，在锅炉区域、干煤棚等处设置约6套固定煤气报警探测装置，同时设置2台便携式CO检测仪。
6.2 系统组成
煤气泄漏报警系统由气体检测报警控制器、固定式气体检测探头及相关附件组成。
6.3 主要技术参数
设备名称
特 性
性能指标/参数
气体检测报警控制器

电源电压
220V,AC 50 Hz

工作电压
DC 24V

环境温度
－20 ℃～＋55℃

相对湿度
0～99%RH

主机容量
8通道
固定式气体检测探头

环境温度
－40 ℃～＋55℃

相对湿度
10～95%RH，86～106kPa

额定报警温度
视现场环境确定

防爆认证
(Ex) G EEx d Ⅱ BT6、UL、ATEX

6.4 系统供应范围
煤气泄漏报警控制器、固定式气体检测、便携式CO检测仪、探头及相关附件。
7 通讯线路敷设方式及交接点
通讯系统的内容包括：自动电话、工业电视、火灾自动报警及联动控制系统、煤气泄漏报警系统的线路设计。除自动、电话的线路进入厂综合电话网外，工业电视、火灾自动报警及联动控制系统、煤气泄漏报警系统线路均为独立的专用线路。
本设计中的线路敷设方式为：在通信线路与电气线路同路由时，尽量利用电气的电缆桥架（控制电缆层）、电缆沟等构筑物敷设，其余穿钢管保护暗敷或沿建筑物明敷。
本工程在控制室设置10对分线盒1个，分线盒内线路为本设计范围。
8 青海庆华格尔木热电鼓风站工程设备采购及检验类别表
电讯部分 ：采购类别II　，检验类别C　；表中未注明部分均视为II类C检设备，或双方友好协商解决。

8.1 电讯设备
序号
设备名称
规格型号
单位
数量
重量（t）
备注
推荐厂家
单重
总重
1
电话机
P/T兼容
台
10

2
有线对讲系统
含电源箱、各式话站约8套、扬声器、专用电缆及连接附件等
套
1

达夫、常州科先达
3
无线对讲设备
含手持机及电源等
套
8

重庆超慧
4
普通工业电视系统
包括：画面处理器、控制键盘、1/3″CCD摄像机,不锈钢防护罩、镜头、32〞LCD液晶监视器、电源、控制设备等
套
5

安徽大学特种电视技术研究中心、天津三泰晟驰科技股份有限公司
5
监视器
32〞LCD
套
5

6
炉壁高温工业电视
摄像机、控制装置、电源及保护装置等
套
2

安徽大学特种电视技术研究中心、天津三泰晟驰科技股份有限公司
7
火灾自动报警及联动控制系统
含：容量300编址火灾报警及联动控制主装置1套、各式探测器、手动报警器、模块、声光报警器等
套
1

上海互易、首安消防
8
有毒气体泄漏报警系统
含：容量8控制主装置1套、固定探测器、6套、声光报警器等）
套
1

科尔康、科力恒
