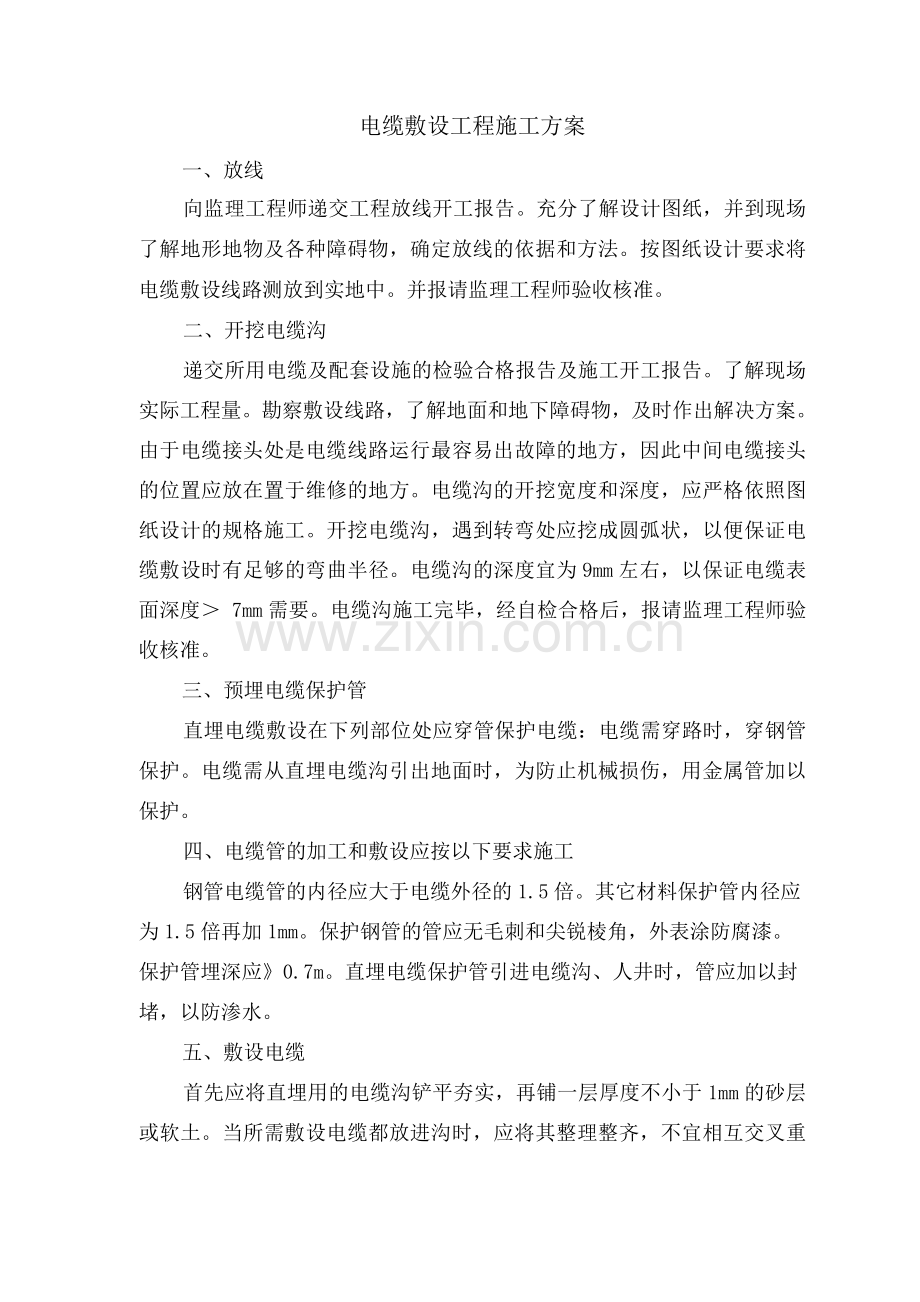

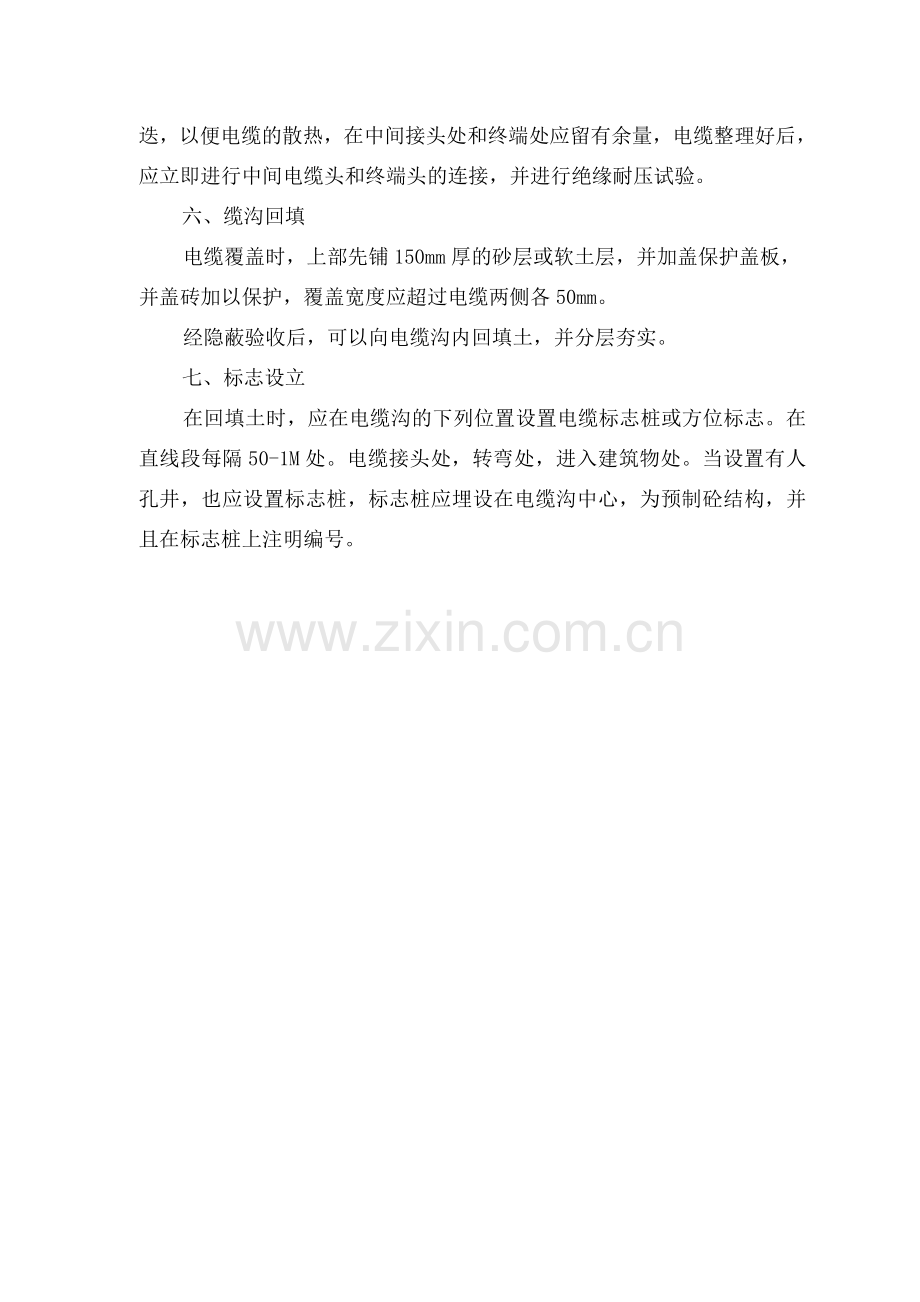

电缆敷设工程施工方案.docx

电缆敷设工程施工方案一、放线向监理工程师递交工程放线开工报告。充分了解设计图纸，并到现场了解地形地物及各种障碍物，确定放线的依据和方法。按图纸设计要求将电缆敷设线路测放到实地中。并报请监理工程师验收核准。二、开挖电缆沟递交所用电缆及配套设施的检验合格报告及施工开工报告。了解现场实际工程量。勘察敷设线路，了解地面和地下障碍物，及时作出解决方案。由于电缆接头处是电缆线路运行最容易出故障的地方，因此中间电缆接头的位置应放在置于维修的地方。电缆沟的开挖宽度和深度，应严格依照图纸设计的规格施工。开挖电缆沟，遇到转弯处应挖成圆弧状，以便保证电缆敷设时有足够的弯曲半径。电缆沟的深度宜为9mm左右，以保证电缆表面深度 7mm需要。电缆沟施工完毕，经自检合格后，报请监理工程师验收核准。三、预埋电缆保护管直埋电缆敷设在下列部位处应穿管保护电缆：电缆需穿路时，穿钢管保护。电缆需从直埋电缆沟引出地面时，为防止机械损伤，用金属管加以保护。四、电缆管的加工和敷设应按以下要求施工钢管电缆管的内径应大于电缆外径的1.5倍。其它材料保护管内径应为1.5倍再加1mm。保护钢管的管应无毛刺和尖锐棱角，外表涂防腐漆。保护管埋深应0.7m。直埋电缆保护管引进电缆沟、人井时，管应加以封堵，以防渗水。五、敷设电缆首先应将直埋用的电缆沟铲平夯实，再铺一层厚度不小于1mm的砂层或软土。当所需敷设电缆都放进沟时，应将其整理整齐，不宜相互交叉重迭，以便电缆的散热，在中间接头处和终端处应留有余量，电缆整理好后，应立即进行中间电缆头和终端头的连接，并进行绝缘耐压试验。六、缆沟回填电缆覆盖时，上部先铺150mm厚的砂层或软土层，并加盖保护盖板，并盖砖加以保护，覆盖宽度应超过电缆两侧各50mm。经隐蔽验收后，可以向电缆沟内回填土，并分层夯实。七、标志设立在回填土时，应在电缆沟的下列位置设置电缆标志桩或方位标志。在直线段每隔50-1M处。电缆接头处，转弯处，进入建筑物处。当设置有人孔井，也应设置标志桩，标志桩应埋设在电缆沟中心，为预制砼结构，并且在标志桩上注明编号。
