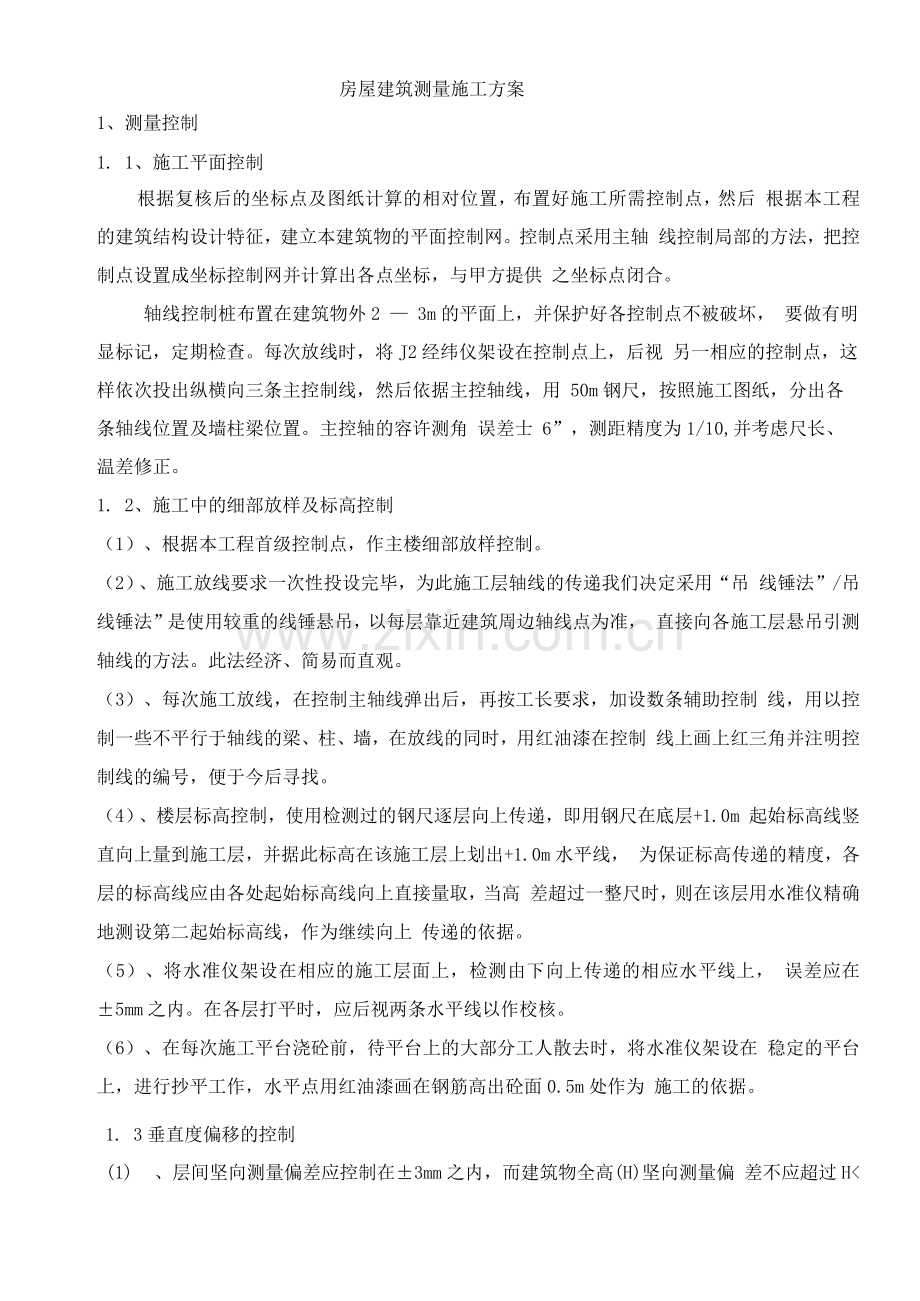

房屋建筑测量施工方案1、测量控制1. 1、施工平面控制根据复核后的坐标点及图纸计算的相对位置，布置好施工所需控制点，然后 根据本工程的建筑结构设计特征，建立本建筑物的平面控制网。控制点采用主轴 线控制局部的方法，把控制点设置成坐标控制网并计算出各点坐标，与甲方提供 之坐标点闭合。轴线控制桩布置在建筑物外2 3m的平面上，并保护好各控制点不被破坏， 要做有明显标记，定期检查。每次放线时，将J2经纬仪架设在控制点上，后视 另一相应的控制点，这样依次投出纵横向三条主控制线，然后依据主控轴线，用 50m钢尺，按照施工图纸，分出各条轴线位置及墙柱梁位置。主控轴的容许测角 误差士 6”，测距精度为1/10,并考虑尺长、温差修正。1. 2、施工中的细部放样及标高控制（1）、根据本工程首级控制点，作主楼细部放样控制。（2）、施工放线要求一次性投设完毕，为此施工层轴线的传递我们决定采用“吊 线锤法”/吊线锤法”是使用较重的线锤悬吊，以每层靠近建筑周边轴线点为准， 直接向各施工层悬吊引测轴线的方法。此法经济、简易而直观。（3）、每次施工放线，在控制主轴线弹出后，再按工长要求，加设数条辅助控制 线，用以控制一些不平行于轴线的梁、柱、墙，在放线的同时，用红油漆在控制 线上画上红三角并注明控制线的编号，便于今后寻找。（4）、楼层标高控制，使用检测过的钢尺逐层向上传递，即用钢尺在底层+1.0m 起始标高线竖直向上量到施工层，并据此标高在该施工层上划出+1.0m水平线， 为保证标高传递的精度，各层的标高线应由各处起始标高线向上直接量取，当高 差超过一整尺时，则在该层用水准仪精确地测设第二起始标高线，作为继续向上 传递的依据。（5）、将水准仪架设在相应的施工层面上，检测由下向上传递的相应水平线上， 误差应在5mm之内。在各层打平时，应后视两条水平线以作校核。（6）、在每次施工平台浇砼前，待平台上的大部分工人散去时，将水准仪架设在 稳定的平台上，进行抄平工作，水平点用红油漆画在钢筋高出砼面0.5m处作为 施工的依据。1. 3垂直度偏移的控制(1) 、层间坚向测量偏差应控制在3mm之内，而建筑物全高(H)坚向测量偏 差不应超过H 3/1o(2) 、垂直度控制采用吊线锤法，把地面点向上传递到施工层，然后用经纬仪， 根据传递的控制点，放出主轴线。以此作为施工的依据。1. 4高程控制根据勘测设计图纸上指定的水准点，用水准仪准确地将高程引测到施工现场 附近便于使用不易破损的地方，建立高程控制网。用于监控水准点的位置应稳定 不下沉，不变形。引测高程水准点，点与点之间形成一个水准闭合网，确保高程 点准确。高程控制：采用吊钢尺法，在外墙、边柱或楼梯间吊上钢尺，于施工层架设 水准仪读数，把下面标高传到施工层。1. 5测量资料：本工程均有专用测量记录手薄及各种记录表格能保证各种原始资料的完整。内业 外业资料齐全，施工中应认真注意收集整理，确保竣工时提交的资料数据准确无 误。2建筑物的变形观测建筑物在自身重量、外力和施工、运营阶段中反复荷载影响下均会产生变 形，变形包括沉降、位移、倾斜等，一旦变形超出了设计允许值，就会导致钢筋 扭曲而影响结构。给今后的装修带来困难，重者还会危及建筑物安全施工和正常 运营，所以必须对施工层的扭转进行观测，以提供数据，作为纠偏的依据。 3、沉降观测1、沉降观测点的设置在 0.0平面每个单体工作各设置8 20个观测点，均匀分布。其埋设 办法：用长150mm的角钢，一端焊一铆钉头，另一端预埋入柱内，留出长约30mm, 铆钉头向上。统一埋于首层柱高2mm处。2、沉降观测主体结构施工阶段10d观测一次，装饰阶段30d 一次，直至沉降稳定，沉 降稳定标准：1年内沉降观测值相差不大于1mm。测量所需仪器和工具品种规格型号数量经纬仪DT-21台水平仪DSZ32台钢卷尺50m2把无线对讲机进8部线锤大、中、小各2个
