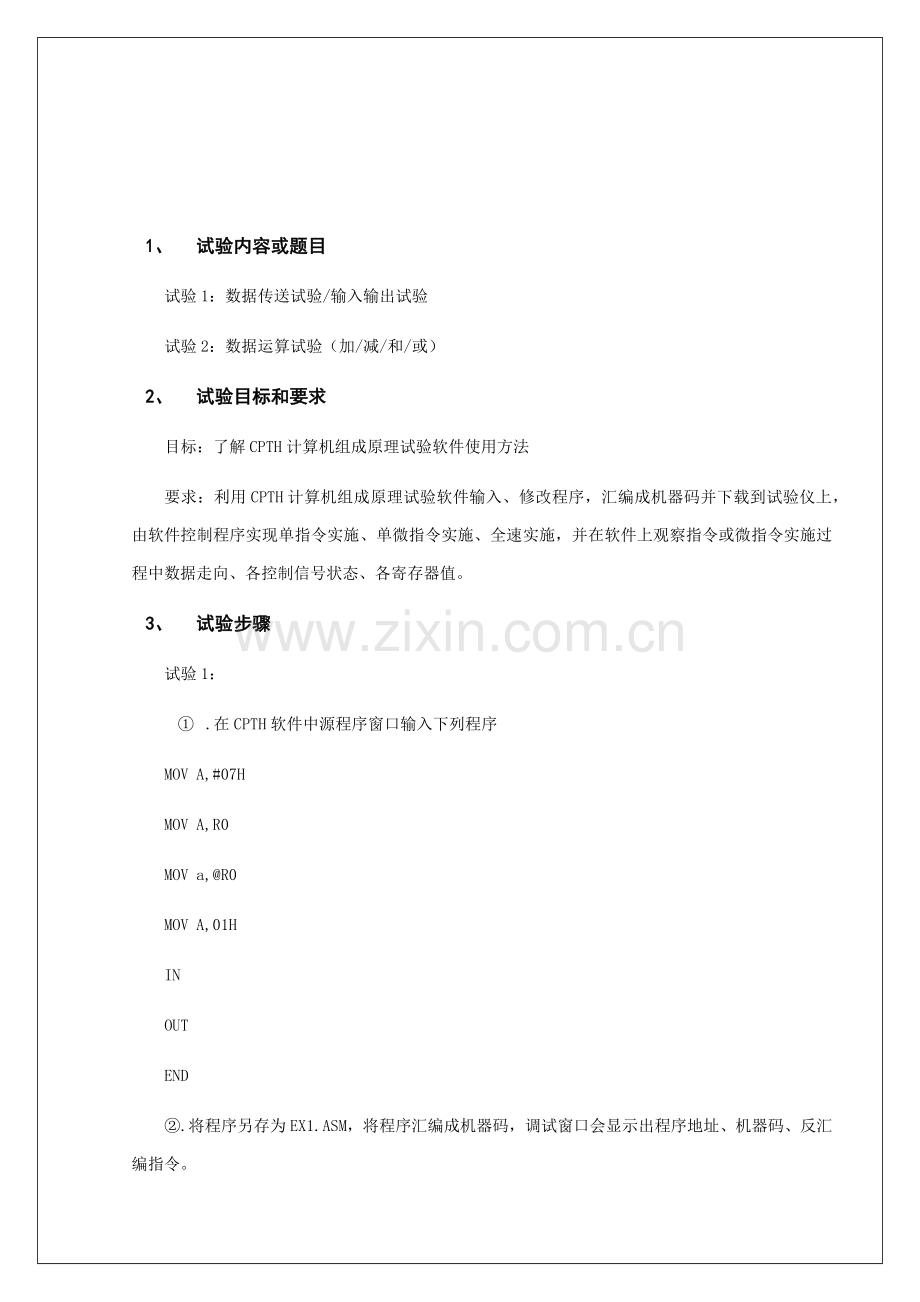

计算机组成专业课程设计实验.docx

1、 试验内容或题目
试验1：数据传送试验/输入输出试验
试验2：数据运算试验（加/减/和/或）
2、 试验目标和要求
目标：了解CPTH计算机组成原理试验软件使用方法
要求：利用CPTH计算机组成原理试验软件输入、修改程序，汇编成机器码并下载到试验仪上，由软件控制程序实现单指令实施、单微指令实施、全速实施，并在软件上观察指令或微指令实施过程中数据走向、各控制信号状态、各寄存器值。
3、 试验步骤
试验1：
① .在CPTH软件中源程序窗口输入下列程序
MOV A,#07H
MOV A,R0
MOV a,@R0
MOV A,01H
IN
OUT
END
②.将程序另存为EX1.ASM，将程序汇编成机器码，调试窗口会显示出程序地址、机器码、反汇编指令。
程序地址
机器码
反汇编指令
指令说明
00
7C 07
MOV A,#07H
立即数07H送到累加器A
02
70
MOV A,R0
寄存器R0送到累加器A
03
74
MOV a,@R0
R0间址存放器内容送到累加器A
04
78 01
MOV A,01H
存放01单元内容送到累加器A
06
C0
IN
端口IN内容输入到累加器A
07
C4
OUT
累加器A内容输出到端口OUT
③.按快捷图标F7，实施“单微指令运行”功效，观察实施每条微指令时，寄存器输入\输出状态，各控制信号状态，PC及uPC怎样工作。
试验2：
①．在CPTH软件中源程序窗口输入下列程序
ADDC A,R1
SUB A,@R1
AND A,#07H
OR A,05H
END
②．将程序另存为EX2.ASM，将程序汇编成机器码，调试窗口会显示程序地址、机器、反汇编指令。
程序地址
机器码
反汇编指令
指令说明
00
21
ADDC A,R1
累加器A值加上寄存器R1加进位
01
35
SUB A,@R1
累加器A减去R1间址存放器内容
02
5C 35
AND A,#07H
累加器A逻辑和立即数07H
04
68 02
OR A,02H
累加器A逻辑或寄存器02单元内容
③．按快捷图标F7，实施“单微指令运行”功效，观察实施每条微指令时，寄存器输入/输出状态，各控制信号状态，PC及uPC怎样工作。
④．在了解数据运算员列，能够加上部分数据传输指令给累加器A或寄存器R？赋值再运算，并观察运算结果。
4、 测试数据和试验结果（能够抓图粘贴）

图4-1立即数07H送到累加器A

图4-2立即数07H送到寄存器R0

图4-3寄存器R0送到累加器A

图4-4 R0间址存放器内容送到累加器A

图4-5立即数07H送到间接地址01H

图4-6存放01单元内容送到累加器A

图4-7端口IN内容输入到累加器A

图4-8累加器A内容输出到端口OUT

图4-9立即数07H送入到寄存器R1

图4-10寄存器R1中内容送入到W中

图4-11立即数07H送入到累加器A

图4-12累加器A值加上寄存器R1加进位

图4-13累加器A减去R1间址存放器内容

图4-14累加器A逻辑和立即数07H

图4-15累加器A逻辑或寄存器02单元内容
5、 结果分析和试验体会
首次接触这么试验，刚开始认为很茫然，不知道从何处着手，但经过老师指导后，慢慢地就了解了做这个试验要求和目标。本试验要求我们熟悉试验仪各个模块和它功效，经过试验，浅显了解了计算机内部各个部件功效，各个寄存器连接方法和数据流通方法。一开始在书上看到部分什么指令系统、微指令等等东西时候不知所云，因为她们全部是计算机能够识别而我们极难认识。另外，她们听上去又很抽象，感觉跟人思维完全不一样，不能从形象角度来见识见识她们，所以极难了解。不过在这次试验后，我对它就有了一个形象化认识。
经过此次试验，我们了解CPTH计算机组成原理试验软件使用方法，并利用CPTH计算机组成原理试验软件输入、修改程序，汇编成机器码并下载到试验仪上，由软件控制程序实现单指令实施、单微指令实施、全速实施，并在软件上观察指令或微指令实施过程中数据走向、各控制信号状态、各寄存器值。
