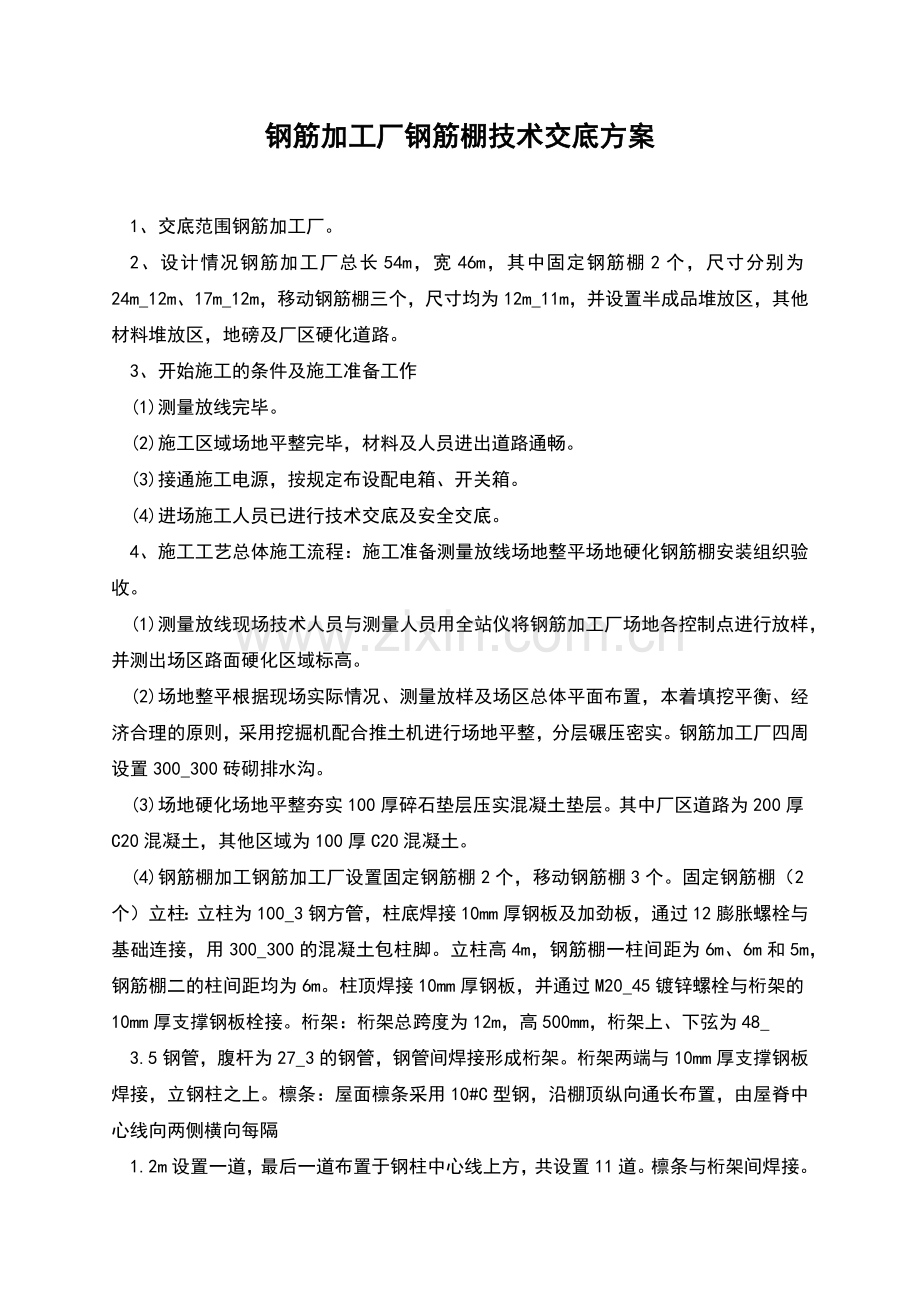

钢筋加工厂钢筋棚技术交底方案 1、交底范围钢筋加工厂。 2、设计情况钢筋加工厂总长54m，宽46m，其中固定钢筋棚2个，尺寸分别为24m_12m、17m_12m，移动钢筋棚三个，尺寸均为12m_11m，并设置半成品堆放区，其他材料堆放区，地磅及厂区硬化道路。 3、开始施工的条件及施工准备工作 (1)测量放线完毕。 (2)施工区域场地平整完毕，材料及人员进出道路通畅。 (3)接通施工电源，按规定布设配电箱、开关箱。 (4)进场施工人员已进行技术交底及安全交底。 4、施工工艺总体施工流程：施工准备测量放线场地整平场地硬化钢筋棚安装组织验收。 (1)测量放线现场技术人员与测量人员用全站仪将钢筋加工厂场地各控制点进行放样，并测出场区路面硬化区域标高。 (2)场地整平根据现场实际情况、测量放样及场区总体平面布置，本着填挖平衡、经济合理的原则，采用挖掘机配合推土机进行场地平整，分层碾压密实。钢筋加工厂四周设置300_300砖砌排水沟。 (3)场地硬化场地平整夯实100厚碎石垫层压实混凝土垫层。其中厂区道路为200厚C20混凝土，其他区域为100厚C20混凝土。 (4)钢筋棚加工钢筋加工厂设置固定钢筋棚2个，移动钢筋棚3个。固定钢筋棚（2个）立柱：立柱为100_3钢方管，柱底焊接10mm厚钢板及加劲板，通过12膨胀螺栓与基础连接，用300_300的混凝土包柱脚。立柱高4m，钢筋棚一柱间距为6m、6m和5m，钢筋棚二的柱间距均为6m。柱顶焊接10mm厚钢板，并通过M20_45镀锌螺栓与桁架的10mm厚支撑钢板栓接。桁架：桁架总跨度为12m，高500mm，桁架上、下弦为48_ 3.5钢管，腹杆为27_3的钢管，钢管间焊接形成桁架。桁架两端与10mm厚支撑钢板焊接，立钢柱之上。檩条：屋面檩条采用10#C型钢，沿棚顶纵向通长布置，由屋脊中心线向两侧横向每隔 1.2m设置一道，最后一道布置于钢柱中心线上方，共设置11道。檩条与桁架间焊接。屋顶:屋顶采用0.3厚Y_25-205-820彩钢瓦，相邻彩钢瓦之间搭接长度5cm，彩钢瓦与檩条之间采用自攻螺钉连接。移动钢筋棚（3个）滑道：本工程采用8#槽钢作为滑道，滑道两侧通过12膨胀螺栓与基础连接，螺栓每隔1500mm设置一组。轨道为50_5角钢，与槽钢焊接。立柱：立柱为100_3钢方管。柱底通过10mm厚钢板与滚轮焊接。立柱高3m，立柱间距6m，两端及中间各设一根，合计6根立柱。柱脚加劲板上方焊接80_60_3方钢管，将两侧三根立柱通长连接。柱顶焊接10mm厚钢板，并通过M20_45镀锌螺栓与桁架的10mm厚支撑钢板栓接。桁架：桁架总跨度为11m，高500mm，桁架上、下弦为48_ 3.5钢管，腹杆为27_3的钢管，钢管间焊接形成桁架。桁架两端与10mm厚支撑钢板焊接，立钢柱之上。檩条：屋面檩条采用10#C型钢，沿棚顶纵向通长布置，由屋脊中心线向两侧横向每隔 1.2m设置一道，最后一道布置于钢柱中心线上方，共设置11道。檩条与桁架间焊接。屋顶:屋顶采用0.3厚Y_25-205-820彩钢瓦，相邻彩钢瓦之间搭接长度5cm，彩钢瓦与檩条之间采用自攻螺钉连接。 (5)围挡：围挡高1.8m，外侧为彩钢板，围挡站柱为80_40_3的方管，底部通过钢板用M8膨胀螺栓与基础连接，每 2.8m设置一道，立柱外侧横向焊接3道40_3方管，平均分布。 5、质量标准 (1)测量人员应严格控制场地位置及标高。 (2)钢材的品种、规格、性能等应符合现行国家产品标准和设计要求。 (3)型钢表面不应有裂缝、折叠、结疤、分层和夹杂。 (4)钢材的品种、规格、性能等应符合现行国家产品标准和设计要求。 (5)焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。 6、安全、环保、文明施工等技术措施 (1)大型机械作业，施工人员站在机械作业幅度外，以免机械碰撞造成伤害； (2)接电应由专业电工进行，使用电缆不得有破损，裸露线头，并正确使用开关箱； (3)施工用建筑垃圾、包装材料根据现场管理人员要求集中处理，不得随意堆放； (4)所有人员进入施工现场必须佩带合格的安全帽，系好下颚，锁好带扣； (5)机械操作人员必须持证上岗，不得将机械设备交给无操作证的人员操作； (6)雷雨天气不得作业，高处作业的人员急速下到安全地带； (7)焊接时，焊接和配合人员必须采取防止触电、火灾等事故的安全措施； (8)雨天不得露天电焊，在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并穿好绝缘鞋；施焊现场的10m范围内，不得堆放氧气瓶、乙炔发生器、木材等易燃物；现场使用的电焊机应设有可防雨、防潮、防晒的机棚，并备有消防用品。 7、成品保护措施 (1)工程施工需做到“谁施工，谁负责”，加强成品保护意识。 (2)焊后不准撞砸接头，不准往刚焊完的钢材上浇水。 (3)交付使用前，作业队夜晚应安排人员看守，防止线缆、材料、灯具、成品被盗或损坏。 (4)各种构件校正好后再施焊，不得随意移动垫铁和卡具，以防造成构件尺寸偏差。一：平面图二：基础平面布置图三：固定钢筋棚做法图四：移动钢筋棚做法图五：围挡图编制：复核：审批：接受交底人
