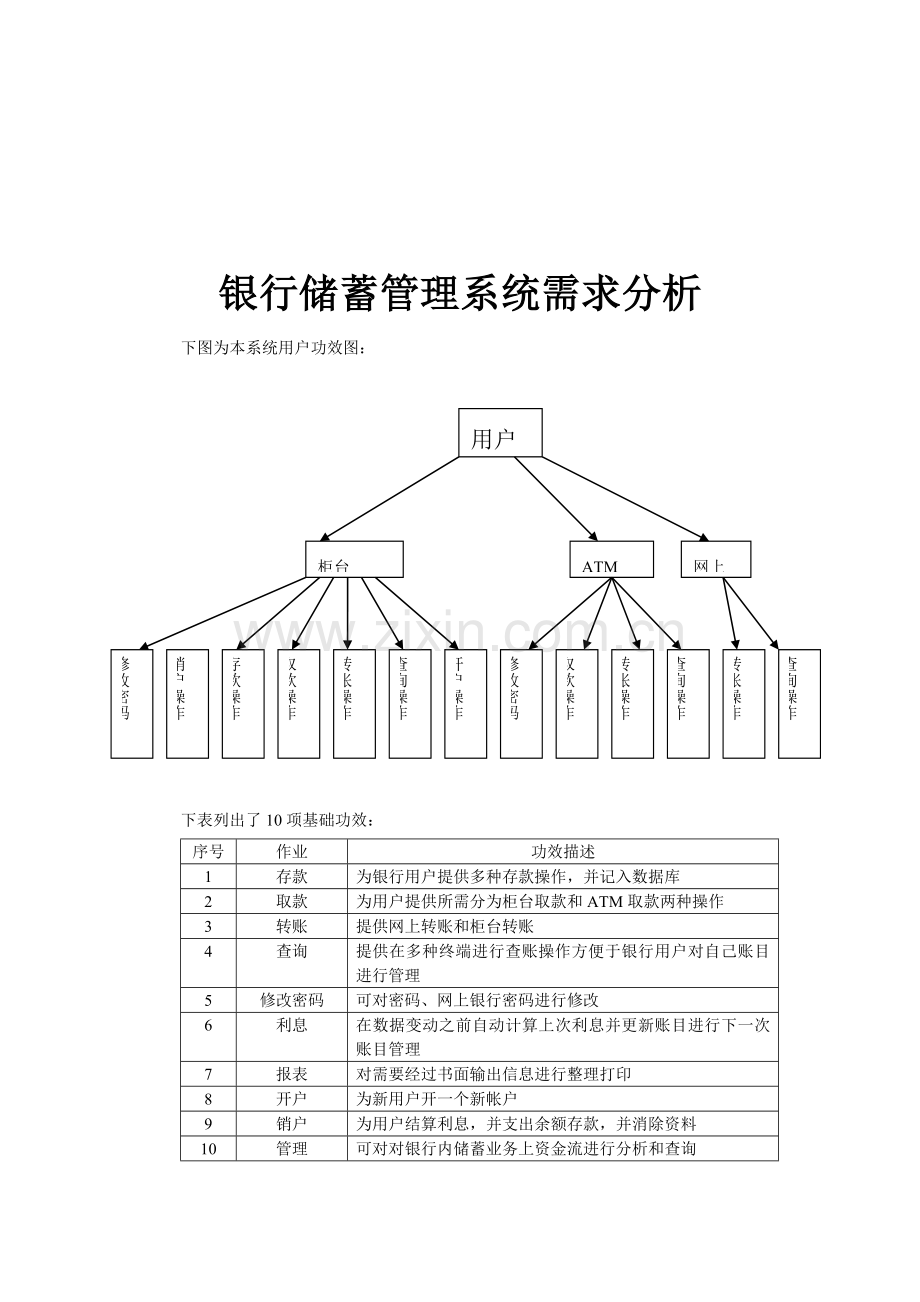

银行储蓄管理系统需求分析
下图为本系统用户功效图：
用户
柜台
ATM
网上
存款操作
取款操作
转帐操作
查询操作
开户操作
销户操作
取款操作
查询操作
转帐操作
查询操作
转帐操作
修改密码
修改密码

下表列出了10项基础功效：
序号
作业
功效描述
1
存款
为银行用户提供多种存款操作，并记入数据库
2
取款
为用户提供所需分为柜台取款和ATM取款两种操作
3
转账
提供网上转账和柜台转账
4
查询
提供在多种终端进行查账操作方便于银行用户对自己账目进行管理
5
修改密码
可对密码、网上银行密码进行修改
6
利息
在数据变动之前自动计算上次利息并更新账目进行下一次账目管理
7
报表
对需要经过书面输出信息进行整理打印
8
开户
为新用户开一个新帐户
9
销户
为用户结算利息，并支出余额存款，并消除资料
10
管理
可对对银行内储蓄业务上资金流进行分析和查询

附录1：数据流图
数据库
数据
信息
统计操作
统计结果
0层图:
管理系统

用户系统
1层图
管理系统
高级管理人员
报表系统
柜台系统
职员登录
储蓄员
用户资料表

用户
ATM系统
网上系统
账目明细表

打印、输出

查询

反馈

职员表
外部系统转账转入接口
账目明细表

取款
查询
身份检验
插卡
统计操作结果
转账
分类
问询是否继续

是
是否打印凭条
否
打印凭条
是
否
用户
退卡
打印凭条并吞卡
三次密码错误
是
密码
用户
2层ATM系统
账目明细表
修改密码

查询
转账
存款
是
(身份证)
(密码)
丢弃
是
分类
身份检验
卡或折
销户
查询
身份检验
登陆
转账或网上支付
网上分类
丢弃
错误
是
网上银行密码
用户或消费指令
统计操作结果
问询是否继续

否
用户
是
2层网上系统
用户
统计操作结果
登折并签字
问询是否继续

否
用户
账目明细表
账目明细表
2层图柜台系统
相关信息
开户
身份证
取款
修改密码

2层：企业管理员
2层：系统管理员

注：因为系统管理员仅对系统进行维护，并不影响数据库内数据流向，所以本数据流图不对系统管理员模块作数据流分析
密码
身份检验
分类查询
丢弃
查询现在总余额
查询某月至某月大额操作
查询某月至某月存款数
查询某月至某月取款数
查询信息
数据
查询信息
数据
数据
数据
查询信息
查询信息
输入查询月份
输入查询月份
输入查询月份
账目明细表
高级管理员

修改职员表
职员表

金额判定
计算利息
收取现金
计算上次利息
金额比较
转账
计算利息
密码查对

查找所需信息
存款金额及现金
本用户帐户上次结余
此次需要转出金额
账号密码
错误则丢弃
 需转出金额小于上次结余，丢弃
成功
成功
查询信息种类
输出所查信息
提醒转帐成功
错误
返回犯错信息，选择退出或继续尝试
输入金额
继续尝试
中止
3层取款
3层存款
输入对方帐户信息
3层转账
3层查询

附录2：身份验证登记分类

登录系统名
操作项
身分验证需求

柜台操作系统
开户
身份证
存款
无
取款
密码
转账
密码，
查询
密码
销户
身份证，密码
ATM操作系统
登录
密码
网上银行操作系统
登陆
网上银行密码
管理员操作系统
登陆
管理密码
柜台工作人员系统
登陆
职员号，职员密码
