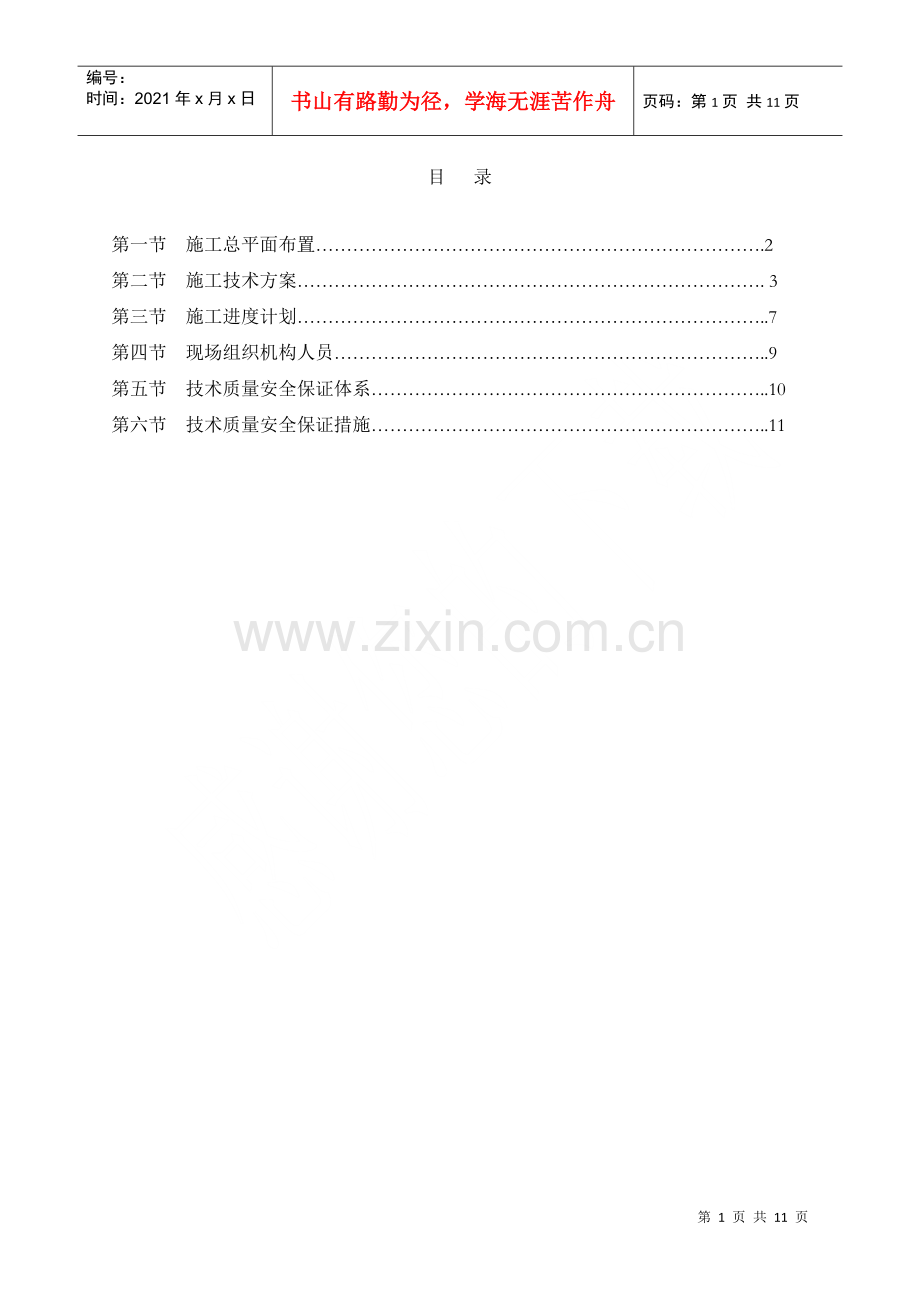

目 录

第一节 施工总平面布置……………………………………………………………….2
第二节 施工技术方案…………………………………………………………………. 3
第三节 施工进度计划…………………………………………………………………..7
第四节 现场组织机构人员……………………………………………………………..9
第五节 技术质量安全保证体系………………………………………………………..10
第六节 技术质量安全保证措施………………………………………………………..11

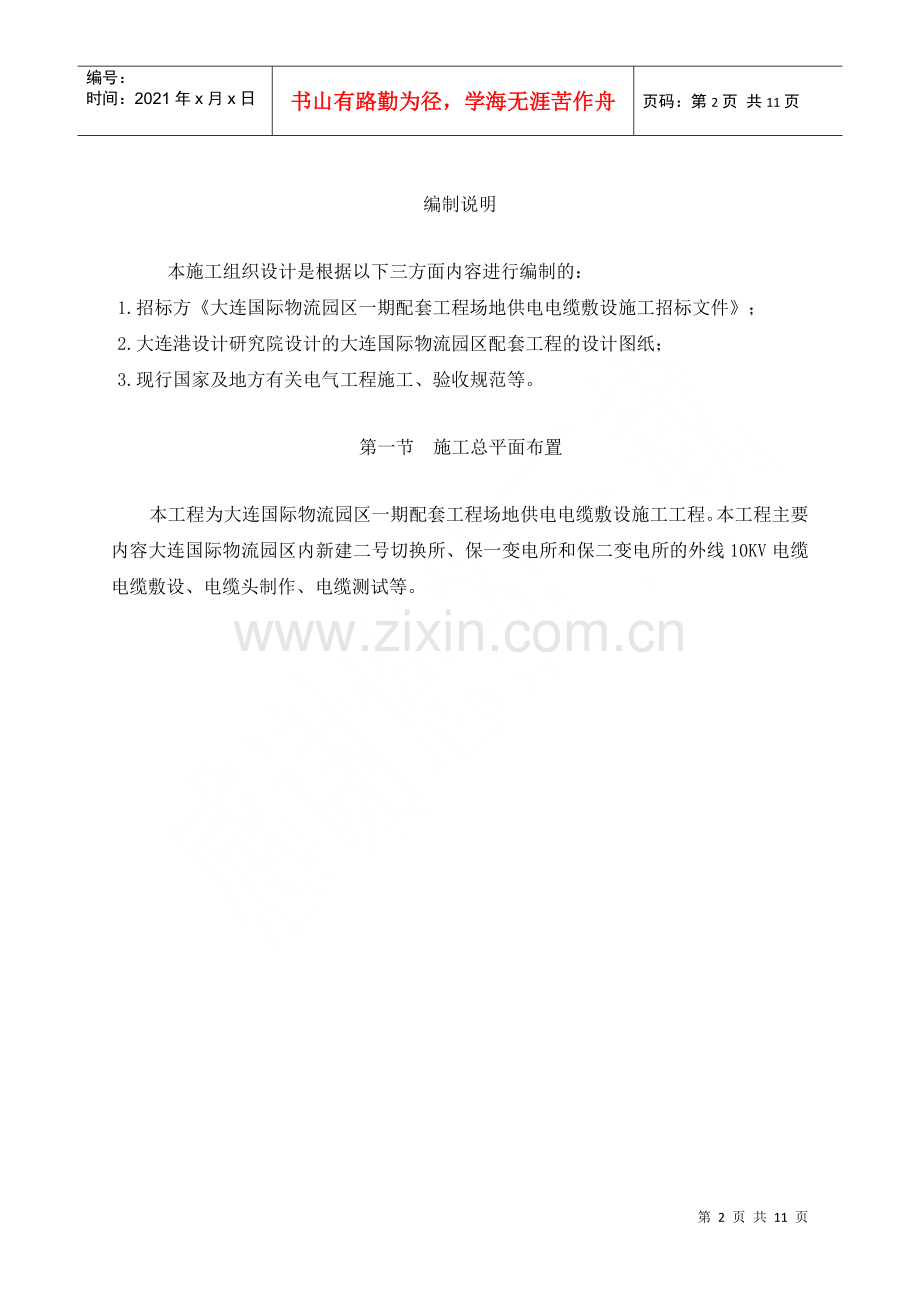

编制说明

本施工组织设计是根据以下三方面内容进行编制的：
1.招标方《大连国际物流园区一期配套工程场地供电电缆敷设施工招标文件》；
2.大连港设计研究院设计的大连国际物流园区配套工程的设计图纸；
3.现行国家及地方有关电气工程施工、验收规范等。

第一节 施工总平面布置

本工程为大连国际物流园区一期配套工程场地供电电缆敷设施工工程。本工程主要内容大连国际物流园区内新建二号切换所、保一变电所和保二变电所的外线10KV电缆电缆敷设、电缆头制作、电缆测试等。

第二节 施工技术方案

说明：本工程必须严格按设计图纸进行施工；设计图纸未作具体要求的部分，一律按现行国家标准及相应规范进行施工；现场与设计图纸有矛盾的地方，按设计变更或国家标准进行施工。

一、 主要施工方法

因本工程电缆敷设方式为沿排管敷设，所以必须采用机械敷设电缆，现场使用电缆牵引机、电缆输送机、吊车等设备；另因电缆长度长（设计要求不许有接头），条件复杂，施工工艺要求高，特经仔细研究，制定如下施工方案：
1. 保一变电所至保二变电所高压电缆YJV22-3*50*2根，一根电缆接近1千米，电缆重量约为4.4吨。现采用分段敷设方式，电缆输送机设置在双人孔井3-19处，电缆牵引机方向为港六号路方向，电缆牵引机应先设在中心井6-45前30米处（予留出进变电所量）。两井中间途中井12处设置电缆滑车，并配有专人看护，电缆放线架设在牵引机后方备有两人协助施放，保证线盘、输送机、电缆隧道水平一齐。
2. 敷设电缆前先将钢丝绳敷设好，并用专用电缆拖头作好牵引头，保持均速施放电缆，速度保持2m/min.电缆施放过程中，由技术负责人统一指挥，施工人员用对讲机保持联系。
3. 电缆敷设至6-45井处时，6-45井处加转角滑车，6-46至6-50井加滑车，保持均速施放电缆，速度保持在1m/min.电缆总拉力为23N，不超过电缆最大牵引强度。
4. 井3-19至保二变电所敷设完工后，电缆牵引机应移设在中心井3-13前70米处（予留出进变电所量），调整输送机方向，保证输送机、牵引机、电缆隧道水平一齐。
5. 先将线盘上剩余电缆卸下，放置地面滑车上。将另端电缆头作牵引头，除途中井配置人员外，需配置30人协助输送地面滑车上电缆，保证电缆能匀速在输送机传送。
6. 二号切换所至保一变电所高压电缆YJV22-3*120*2根，一根电缆接近800米，电缆重量约6吨。现采用分段敷设方式，电缆牵引机设置在保一变电所前70米处（予留出进变电所量），方向为港三号路方向，电缆输送机应先设在孔井3-0前。中间井14处设置电缆滑车，并配有专人看护，电缆放线架设在牵引机后方备有两人协助施放，保证线盘、输送机、电缆隧道水平一齐。
7. 敷设电缆前先将钢丝绳敷设好，并用专用电缆拖头作好牵引头，保持均速施放电缆，速度保持在1m/min.电缆施放过程中，由技术负责人统一指挥，施工人员用对讲机保持联系。
8. 井3-0至保一变电所敷设完工后，电缆牵引机应移设在二号切换所前70米处（予留出进变电所量），3-0、12-15井处加转角滑车，12-10至12-14井加滑车。先将线盘上剩余电缆卸下，放置地面滑车上。将另端电缆头作牵引头，将电缆穿过井12-15。
9. 调整输送机方向，保证输送机、牵引机、电缆隧道水平一齐。除途中井配置人员外，需配置30人协助输送地面滑车上电缆，保证电缆能匀速在输送机传送。
10、最后将所有进变电所电缆沿电缆地沟内井架敷设至高压开关柜处，并密封好。
11、组织专人制作八个高压电缆终端头，采用热缩工艺，并备好记录。

二、 施工技术要求

（一）、电缆敷设
1. 电缆到场，必须有出厂合格证及铭牌；经甲方代表、监理单位代表及施工单位验收合格后方可入场；
2. 电缆的运输必须卷在盘上用车辆运输，不准将电缆盘平放，卸车时不准电缆盘直接抛下，必须使用吊车装卸；
3. 所有电缆在敷设前首先检查电缆表面无外伤，其次测定电缆绝缘电阻，绝缘电阻值应是换算到长度1千米，温度20℃时的标准值；
4. 电缆敷设前，应对金属保护管内进行清扫并加化石粉，检查管内壁是否有毛刺、穿孔、裂缝等如发现应及时处理；
5. 高压电缆在施工前后应进行耐压实验，并做好实验记录；
6. 高压电缆敷设时不准出现扭绞、压扁及保护层断裂等不良现象，如出现上述现象，及时报甲方及监理单位研究拯救措施后，方可继续施工；
7. 高压电缆在电缆井内转弯处的弯曲半径与电缆外径的比值不应小于15倍；其中YJV22-3*50的电缆外径为56.2毫米、YJV22-3*120的电缆外径为67.8毫米；
8. 施工中电缆不得互相交叉，施工完后应做到排列整齐，在电缆的始终端头、转弯、分支接头处、隧道及竖井的两端人井内装设标志牌；标志牌应标明线路编号（注明型号、规格及起止地点）；标志牌的规格宜统一，应能防腐，且挂装牢固；
9. 电缆进入电缆沟、建筑物以及穿入管子时，出口应封闭，管口应密封；
10. 电缆终端头和电缆头附近应留有备用长度；
11. 在下列处应将高压电缆加以固定；
12. 垂直敷设或超过45倾斜敷设时，在每一个支持架上；
13. 水平敷设的电缆，在电缆首末两端及转弯处。

（二）、10KV交联电缆电缆头制作
1. 用电缆夹将电缆垂直固定，剥去外护套；
2. 由外护套断口量取30毫米铠装，绑扎线，其余剥除；
3. 在铠装断口处保留20毫米内垫层，其余剥除；
4. 摘去填充物，分开芯线；
5. 打光铠装上接地线焊区。用地线连通每相铜屏蔽层和铠装，并焊牢；
6. 在三叉根部包绕填充胶，型似橄榄状，最大直径大于电缆外径约15毫米；
7. 将手套套入三叉根部，由手指根部依次向两端加热固定；
8. 由手套指端量取55毫米铜屏蔽层，其余剥除，保留20毫米半导电层，其余剥除，清理绝缘表面；
9. 套入应力管，搭接铜屏蔽层20毫米，加热固定；
10. 按端子孔深加5毫米剥去线芯绝缘，端部削成“铜笔头”状；压接端子；在“铅笔头”处包绕填充胶，并搭接端子10毫米；
11. 套入绝缘管至三叉根部（管上端超出填充胶10毫米）由根部起加热固定；
12. 将密封管套在端子接管部位，先预热端子，由上端起加热固定；将相色管套在密封 附管上，加热固定；

（三） 、电力电缆工程的调试
1. 测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻。 10KV电缆不小于400MΩ。
2. 电缆直流耐压试验和直流泄漏试验。
检查泄漏电流稳定与否，但此相不能作为决定电缆能否投入运行的标准。
3. 电缆相位检查。
4. 电缆头的制作，应符合规范要求。

第三节 施工进度计划

根据施工程序和建设单位对工程开竣工的要求，合理进行总进度计划安排—见下表：

1．施工总进度计划表

时间
项目
8.20-8.29
8.30-8.31
9.1-9.3
9.4-9.6
9.7-9.8
9.9-9.10
电缆采购

现场勘察及
电缆、设备就位

二切换所至保一变电所高压电缆敷设

保一变电所至保二变电所高压电缆敷设

高压电缆头制作

电缆试验

2．施工人员计划安排

本次工程因工期紧，任务重，特合理安排相关人员
现场负责人：1人
电工：14人
力工：30人
技术人员：6人
特殊工种：4人

3．拟投入本工程的主要施工机械设备表

机械名称
规格型号
额定
功率
KW
吨位
生产
效率
（米）
出厂时间
数量
新旧
程度
小计
其中

拥有
新购
租赁

吊车
QY8B
8T

1998
1

√

电缆输送机
DLSSJ5A
1．5
2/min
2002
1
√

新
电缆牵引机
DL20
20KN

2002
1
√

新
电力工程车
SR5061TDG
99KW

1998
1
√

新
货车
A1047K2L2
台

1999
2
√

新
电缆线盘拖车
DLG8
8T

2001
1
√

新
电缆滑车
SHL
台

2002
60
√

新
电缆线盘轴架

12T

2001
1
√

新
电缆剪子

副

2001
2
√

新
液压电缆钳
P471
台

2001
2
√

新

第四节 现场组织机构人员

根据本工程量较大、工期短、施工质量要求较高等特点，成立大连国际物流园区一期配套工程场地供电电缆敷设施工项目部，严格按照现行的项目经理制度来组织指挥和施工，合理协调人、财、物三方关系，确保工期和质量目标的实现。项目经理部组成见下表：

项目经理

材料部门

项目副经理

财务部门

档案员

统计员

技术员

造价员

质检员

安全员

电气一班
电气二班
特殊
工种班

第五节 技术、质量、安全保障体系

公司总部

技术质量部
安全部门
项目部

现场质检员
现场技术员
现场安全员
项目经理

第六节 技术、质量、安全保证措施
一、技术质量保障措施

1、认真研究设计图纸，全面了解并熟悉工艺流程，组织各专业技术人员全面会审图纸待确认图纸准确无误后，再进行全面施工。
2、认真编制好施工、组织设计，对涉及到工程质量的关键部位及特殊分项工程，编制施工方案措施和保证质量措施。
3、严格按图纸、标准、工艺、规程组织施工，发现问题及时上报，经技术部门和设计单位审定后方可施工。
4、加强质量监督工作，严格控制施工过程中的质量通病，把好质量关。
5、严格履行材料的检验制度，做到施工单位、建设单位和监理单位的联合检验；并做好记录，建立必要的台帐，各工序操作人员在使用时，必须核对各种材料清单，经查无误后方可使用；不合格的材料、半成品不允许使用在工程上 。
6、配齐现场施工机具、设备，提高施工生产机械化水平改善劳动条件，提高工程质量的标准化程度。
7、配备必要的检测仪器，按国家《计量法》要求，管好施工用全部计量器具，确保测量数据准确。
8、尊重建设单位、监理单位和大连市质检部门对该工程监督检查，并做好配合工作。

二、安全保障措施

1、施工中严格执行国家和省市的有关规定，贯彻“安全第一，预防为主”的方针，搞好安全生产教育。
2、建立项目安全领导小组，由主管生产的负责人担任安全生产领导小组的组长，各部门要协助工作，齐抓共管。
3、严格执行有关安全制度，坚持做到交任务必须交安全措施和要求，对安全关键部位进行经常性的安全检查，及时排除不安全因素。
4、强化安全操作规程，严格按安全操作规程办事，并把《安全操作规程》发到班组。
5、对安全违章现象，实行经济处罚和责任停工。
6、进入现场的施工人员一律配戴安全帽，对于特殊人员如电焊工、气焊工、电工等要持证上岗，并用好个人劳动保护用品。
7、加强防火工作，现场配备必要的消防器材，对施工人员要加强消防意识的教育。
8、文明施工，清除不安全因素，做到工完场清，各种材料堆放整齐，施工通道清洁畅通。
