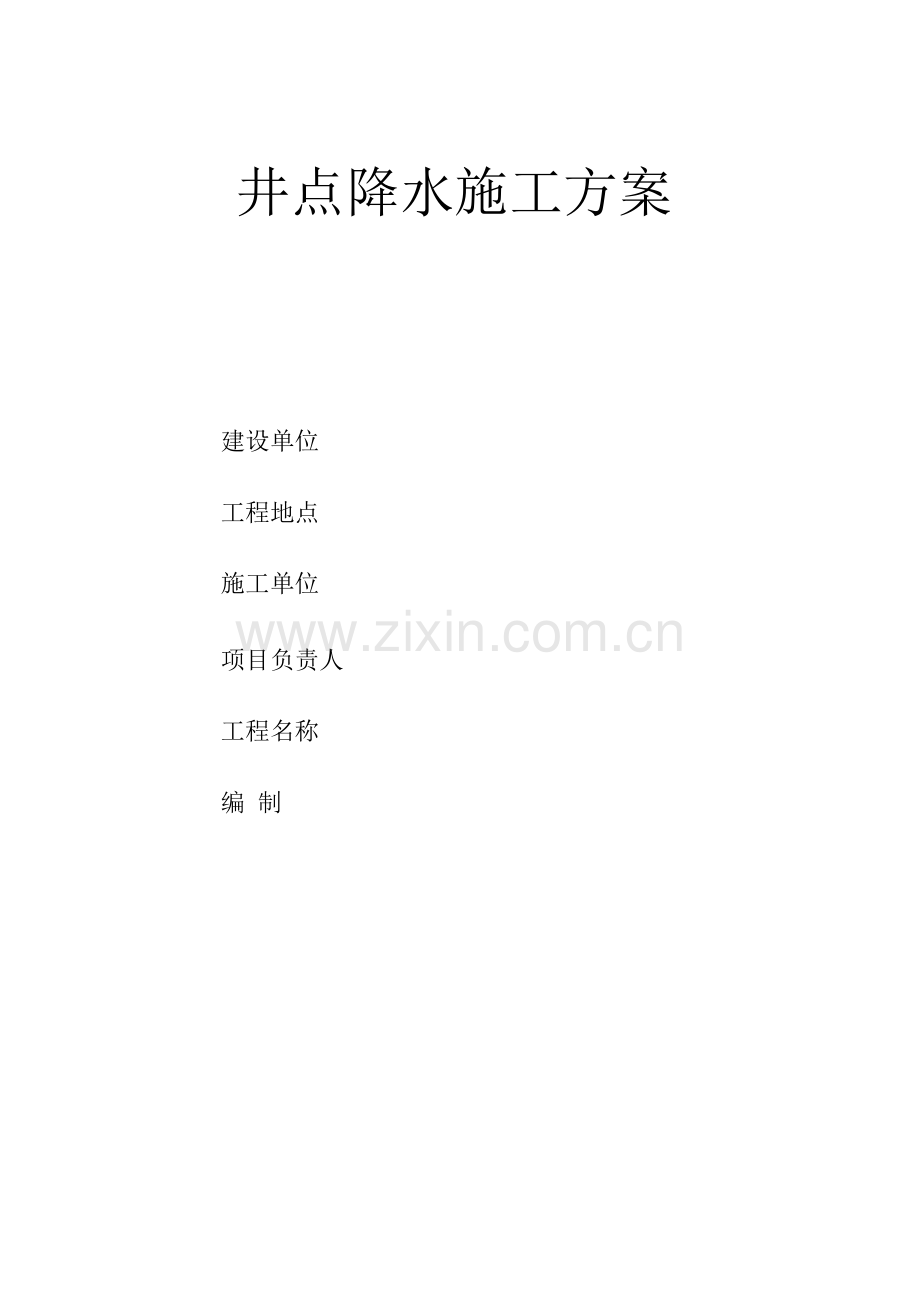

井点降水施工方案6.docx

井点降水施工方案建设单位工程地点施工单位项目负责人工程名称编 制井点降水编制目录1、工程概况2、轻型井点施工前准备工作3、井点设备要求4、井点施工布置5、井点使用有关措施6、降水质量通病，解决措施7、分析原因8、安全生产、用电措施、生产管理9、井点降水管的拔除10、施工中应急措施11、组织机构12、施工机构13、观察井14、周边邻近建筑物抽水影响措施一、工程概况1、本工程由开发有限公司工程，住宅地上每幢长（120+0。24） x 宽（13m+0.24）=120.24x 13o 24=1592 x 26 幢=41391，每一幢需井点6套设备，不低于此数，支管、卧管可用，有限长度36 42m。2、地下水及地表水的影响，铁管及尼龙管，吸水功率一样，对地下水析水位较高，靠海边近，年降水量较大，长江沿海冲积平原，水源较丰富，属于自然潜水，主要原因大气降水，水位上升跟季节和人类活动有关，场地从长江沿海人工冲积土，土质较差，无粘性，很湿，无光泽，地下水位高，水量丰富,透水性特别强，透水性差，基坑开挖时易产生流砂，管涌不良现象，加强轻型井点降水，施工插管要特别注意砂土与粘土之间夹层位置，如不注意不出水情况，所以降低基坑地下水位,做好隔水止水措施。二、轻型井点施工前准备工作1、井点设备进入施工现场前，施工场地必须已具备好三通一平，工作：水通、电通、道路和场地平整工作，施工临时设备。2、进入施工现场，首先参看地下室图纸，编制施工方案，土质情况，资料核对，加深电梯井和各项技术措施，井点管位置排布，认真做好下泵人员技术交底，便于降水施工。3、对照平面布置图，标立管位置避免立管在基础底板梁位置，卧管必须穿越暗梁时，应改为软管联结。4、井点施工人员，根据施工组织设计（施工方案）要求和现场情况，配备该工程所需要井点设备和机具，全部备好，电动机运行正常，有无噪音，接线座线头牢固，开关箱电器灵活，电缆线有无破皮、断裂现象,专人重点检查，配电箱一闸一用，按规定执行。5、认真做好下泵人员技术交底工作，认真负责各项技术措施。健全岗位制安全教育，特别地下室深度，立管应埋多少深，应留保护层，位置排布一定合理，高低一致。三、井点设备要求1、井点抽水设备、总管、支管、弯头、镖儿头、真空泵、总卧管、支管事先经过细细检查，用小锤敲打干净，用人工竖立起把杂物铁屑砂土、清倒干净.支管下部木栅有无松动、腐烂，上部皮接头有无开裂，总管接头有无损坏，有问题立即更换新的接头.2、辅助材料，纱布不得小于1目为标准，支管绑什铁丝不少于18#20#，总管绑扎皮接头，铁丝不得少于12#软性铁丝。3、下井点需设备：小推车、泥桶、煤锹，全水泵一台（2。2千瓦扬程30m）冲孔水枪、配电箱等。4、真空泵型号Q型分离式、排水量一般每小时3040m3/小时，工作压力达到78压力，电动扬程2850/台。5、井点管总管直径59毫米，横档中距1。2m中对中，有效长度为6m,支管直径48毫米，无缝钢管上弯头10毫米长，下滤管1m-1。1m长，滤管孔径12毫米眼，梅花形眼孔。6、支管滤管部位包扎采用1目尼龙纱布，包扎纱布一层套半层鱼鳞式不得小于三层以上,外面用18#20#细铁丝绑扎牢固，上部二道，中部一道，下部二道，共绑五道，一定牢固，拔管时（不散落纱布）小心轻放，防止碰坯纱网.四、井点施工布置1、井点施工程序：总管安装一一支管拼装一-联接弯头安装一一冲孔一下井管（填砂封孔）一一电动机与泵安装一-接头进水管（出水管） 试车（带填空表，检查漏气） 正式出水 检查出水。2、槽沟挖好后，卧管先排列每台泵长度，用水枪冲孔，对准卧管孔，上下成一线，先开始慢慢冲径，水枪四面摆动，由小孔冲成大孔，向下冲深，水枪不能强行冲孔，自然向下落，边冲边沉,冲孔直径15 25毫米，冲孔深度应比滤管底深到30-50毫米，才能保证埋设深度，拔出水枪时应防止碰到砖，泥块堵塞孔径，影响插管。3、井孔冲成后，立即拔出水枪，立管立即插入孔中，速度要快，把砂子灌入孔中，把立管上下抽动，砂子不断加入，厚度均匀,填砂高度一定超过砂网50毫米，保证水流畅通，水源发清，发白，井孔在地面对下部位，用水枪二次回枪，把泥土封孔，主要防止地下漏气，达到降水效果.4、封闭式井点，车辆出入处，应做好总管支管的保护措施，以免压坏总管和支管，一般简便保护方法，如总管埋深于土表面以下（预先挖槽）二侧保护壁用墩子上盖过道板，如果总管设在自然土表面上，则二边填坡，管子上部同上述做临时过道板保护。5、井点完毕后，运行试抽，立即派人检查漏气，安装绑扎铁丝，有松动，皮接头有裂纹，损坏之处，发生漏气现象，立即处理。正式开始运转时开时停，生怕滤管堵塞砂布，轻型井点降水规律出水，先大后小，先混后清，真空度先小后大，真空度达到8压力，应定时观测水量、水位、真空度。6、施工中甲方备用发电机组,考虑中途停电，防止塌方，影响施工，防而不则。五、井点使用有关措施1、保证井点降水关键是井点埋置质量问题和防止接头漏气而造成真空度损失，因此在埋设和正常使用时，应勤检查，勤维修做到三不漏（不漏气、不漏水、不漏砂），三不放过（出水不正常）。2、井点管有否淤泥塞，一般可通过管内流水失调，手扶管壁振动，夏季手摸管子冷，冬季热潮干等简便方法检查，如井点淤泥塞太多，严重影响水效果时，应逐个拔出重埋处理。3、井点布置如碰到地下有障碍物，意外事故改变井点管位置应与有关单位联系，共同研究解决，以便保证单位工程所需降水深度和降水有效范围.4、四周做好排水沟（明沟）波纹管排水，防止下雨，水流入地下室，塌方影响施工，正式开工挖方时，组织修坡人员，边挖边铲，挖土工程完毕后，地下室底板四角砌小窨井，每隔30-40m设置集中井，四边排水，基坑积水，汇集于集水井内，然后用水泵将其水排出基坑外。5、没有接到停泵降水通知，不得随意停泵，如停止井点降水，事先有关人员联系，得到书面通知，方可停止，必须考虑浮力对建筑物基础稳定的影响。六、降水质量通病，解决措施1、真空度很小，真空泵指针到0泵，因此排水量特别小，排水热气泵桶温度达到5060度，手摸特别热。2、真空泵真空度异常大，但抽不出水来.七、分析原因1、井点设备安装不严密，管理系统，立管漏气现象，立即检查，如上部查无漏气现象，问题就是在自然土以下立管漏气，即就叫地下漏气,处理方法第二次用水枪重新冲实以后，上再用黄土把立管边封密，开泵绝对正常工作。2、抽水组零件部位磨损发生故障，螺儿头页轮吸了塑料纸、小石子、页轮眼堵塞，造成抽不出水，重新把页轮拆下，把页轮杂物清理干净，装好，把机器开动，把表带上，真空表如达到8泵出水大。八、安全生产、用电措施、生产管理1、值班人员应把每台泵总线、电源线要求一定架空，不得随意放在地上，出现不安全现象，重要的地方要有明显标志，总配电间有触电设备，电动机下需要接电棒，确保安全。2、井点抽出混水，一律不允许排入下水道，防止堵塞管道.3、机电设备专人使用，未上岗人员一律不允许乱开、乱接电，必须严格遵守安全技术规程，施工期间，保证机械运转正常。4、认真执行岗位安全责任制和各项安全规章制度，及时消除事故隐患。5、所有操作人员、值班人员应加强自身安全，进入施工现场必须佩带好安全帽。6、降水期间，值班人员白天、晚上经常来回勤跑，勤检查，特别电源线路，电动机有发热现象，真空泵运转正常，抽水是否畅通，应及时排除故障.九、井点降水管的拔除1、井点拔除上级有关设计院、业主单位正式通知书面写清楚，停泵拔除.2、为保证基坑降水质量，预降水时间须要二个星期以上,待地下水位降至基底下1-1.5m左右时，方可挖土，回填，坑内周围井点管全部拆除，十、施工中应急措施1、由于本基坑开挖较深，面积相对较大，在施工过程中应长期长时间降雨暴雨对基坑安全的影响，预备应急措施：做好坡面防护和地面排水工作,基坑开挖降水应注意对附近周围建筑物，道路管道线的影响，必要时做好移位，变形的监测，以做到信息化施工。2、根据本工程轻型井点降水，在施工中，中途突然停电，甲方设发电机组，保证降水正常施工。3、抽水阶段中，如发现井点降水泵坏了，立即更换，井点发现漏气，页轮堵塞，进水管抽壁，真空泵达不到要求，立即采取应急措施，立即整修，不影响施工。4、加深部位，电梯井、积水坑，控制下面无水，塌方现象立即增加泵机组，全力出动，抢险重要部位。5、在降水井，井点发现水中含有泥砂，立即停止抽水，检查原因.6、对回填井中水位降低，就用清水回灌，一时一刻不能放松。十一、组织机构1、管理机构：项目负责人：1名，全面负责深井，轻型井点降水，文明现场，安全生产、教育，施工技术交底，管理质量通病。施工员：2名，负责安排人员值班，日夜两班，调度生产劳动力安排生产进度，工期完成计划。质安员：1名，负责深井井点降水监督工作，施工工序进行质量验收,真空泵不出水、漏气，安全技术措施落实，并实施监督检查及整改内容的复验工作。十二、施工机构：冲井班：6名，二班同时进行施工，分批冲孔，下支管安装卧管，机械设备组装.机电班：1名，负责接总线分线，电动机运行情况，现场设备的维修保养，电器线路的正常运行。值班组：4名，负责日夜两班制，经常来回检查，值班人员要有四勤：眼勤、勤、手勤、脚勤，完成日常抽水，水位观察发现问题立即汇报。十三、观察井1、水枪冲孔直径18CM，冲到预定深度，用波纹管，四周钻孔10一12孔,外面用1目2层纱布包扎，14#铅丝扎牢，插入冲孔预定深度，四周空间水枪冲土，保质固定为止。2、预测观察井，从深井井底开始抽水，观察井先测一下水位高度，加强做好水位测量记录，每天不少于2次，观察地下水位情况，认真做好记录，如发现观察地下水位特别下得快的，立即采取有效措施补救，向设计单位汇报情况，施工提交资料得到解决。 降水施工记录，从开始到结束，重要记录。 观察井从记录。十四、周边邻近建筑物抽水影响措施基坑的开挖，为保证基础土稳定，深井降水井点降水，降地下水位，周围地邻近建筑物道路,煤气、通讯管道，下水道等地下水位随之下降，使土层中因失水而产生压密，因而引起邻后建（构）筑物不均匀沉降开裂，为防止这种情况发生，通常采用井点回灌的方法，通过回灌井点持续地再灌入地基土层内，使降水井点影响，半径不超过四灌井范围，回灌井点就以一道隔水帷幕，使地下水位基本保持不变，土层压力仍处于原始平衡状态，从而保质周围建筑物不影响.
