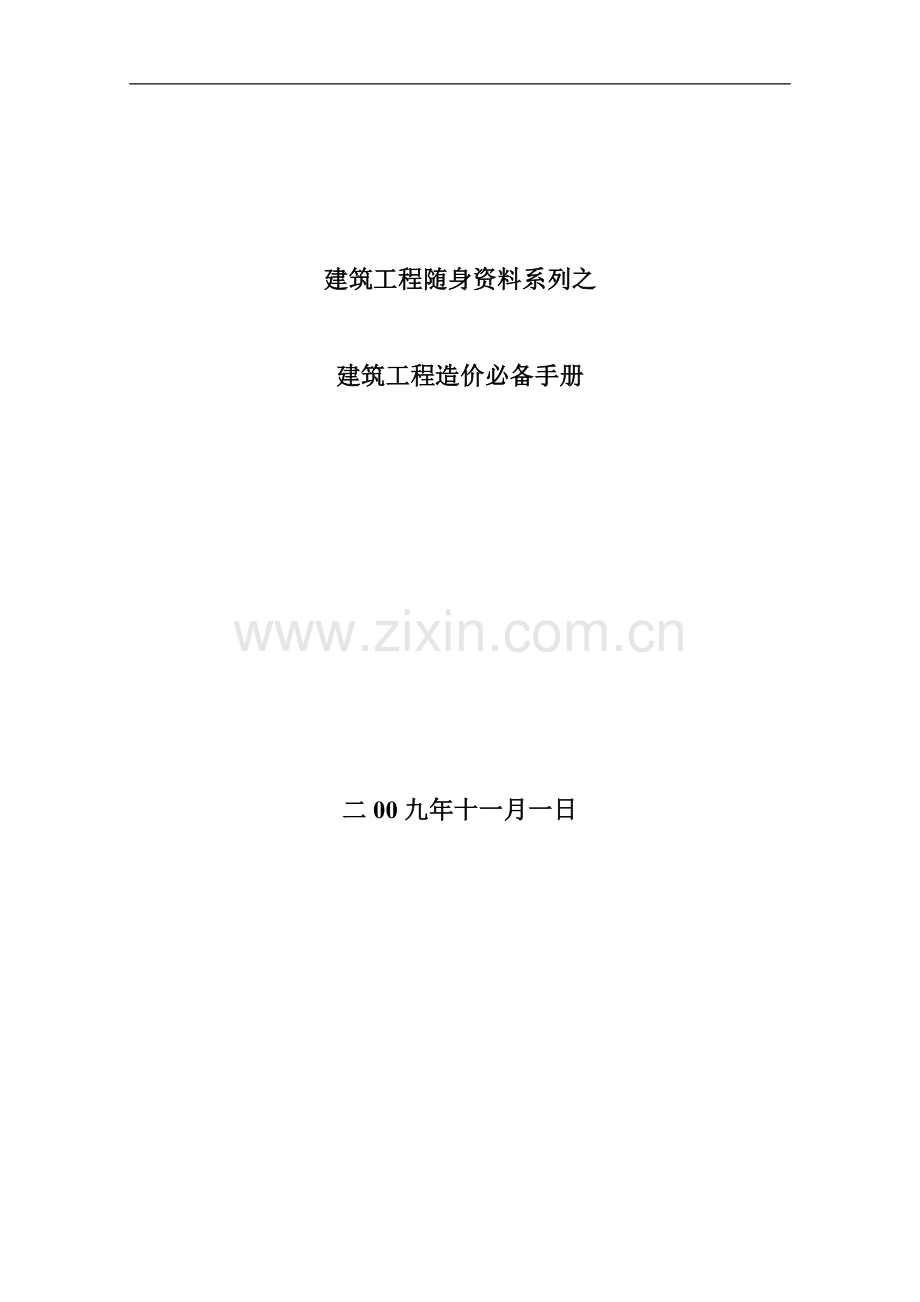

建筑工程随身资料系列之

建筑工程造价必备手册

二00九年十一月一日

计算建筑面积的规定

（关键词：围护、永久性顶盖、2.2米、坡屋、地下室、1.2~2.1米、2.1米）
1、单层建筑：以外墙勒脚以上结构外围水平面积计算。
（1）高度：2.2米以上计全面积，不足2.2米计1/2。
（2）坡屋顶：净高超过2.1计全，1.2~2.1米计1/2，1.2米以下不计。
2、单层建筑物内有局部楼：以结构外围水平面积计算。
（1）高度：2.2米以上计全面积，不足2.2米计1/2。
3、多层建筑物：以外墙结构外围水平面积计算。
（1）高度：2.2米以上计全，不足计1/2。
4、多层建筑物坡屋顶或场馆看台下：
（1）设计利用及超过2.1米计全，1.2~2.1米计1/2，不足1.2米不计。
（2）设计不利用不计。
5、地下室（高度大于首层高度的1/2）、半地下室（高度大于首层高度的1/3，小于1/2）
（1）有永久性顶盖的出入口及高度超过2.2米计全，1.2~2.2米计1/2，不足1.2米不计。
（2）采光井、外墙防潮层及其保护墙不计。
6、架空层
（1）利用及有围护结构高度超过2.2米计全，不足计1/2。
（2）设计有利用但无围护结构计1/2。
（3）不利用不计。
7、建筑物门厅、大厅、回廊：按一层计
（1）门厅、大厅：按一层计
（2）回廊按自然层计，高度超过2.2米计全，不足按1/2。
8、建筑物间架空走廊：按结构外围水平面积计
（1）层高超过2.2米计全，不足计1/2。
（2）有永久性盖顶无围护结构计1/2。
9、立体书库、立体仓库、立体车库
（1）无结构层按一层计
（2）有结构层按结构层分别计。
（3）高度超过2.2米计全，不足计1/2。
10、舞台灯光控制室
（1）有围护结构按围护结构外围水平面积计。
（2）高度超过2.2米计全，不足计1/2。
11、落地橱窗、门斗、挑廊、走廊、檐廊（建筑物外）
（1）有围护结构按其外围水平面积计。
（2）高度超过2.2米计全，不足计1/2。
（3）有永久性顶盖无围护结构计1/2。
12、场馆看台：有永久性顶盖无围护结构计1/2。
13、楼梯间、水箱间、电梯机房
（1）有围护结构，高度超过2.2米计全，不足计1/2。
14、超出底板外沿的建筑物
（1）高度超过2.2米计全，不足计1/2。
15、室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气井、垃圾通道、附墙烟囱。
（1）按自然层计
16、雨篷
（1）宽度（外墙外边线起）超过2.1米计1/2，不足不计。
17、室外楼梯
（1）有永久性顶盖计1/2，没有则不计
18、阳台：按1/2计。
19、车棚、货棚、站台、加油站、收费站：
（1）有永久性顶盖计1/2，没有则不计。
20、高低联跨建筑物
（1）先计高层，再计低层。
（2）变形缝并入低层建筑物。
21、幕墙围护建筑物
（1）按其围护外边线计。
22、有保温隔热层的建筑物
（1）按其外边线计。
23、不计算建筑面积的：
（1）建筑物通道（骑楼、过街楼的底层）
（2）建筑物内设备管道夹层
（3）建筑物内分隔的单层房间、舞台及后悬挂幕布、布景的天桥、挑台等。
（4）屋顶水箱、花架、凉棚、露台、露天游泳池。
（5）建筑物内操作平台、上料平台、安装箱和罐体平台。
（6）勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙、空调室外搁板（箱）、飘窗、构件、配件、宽度在2.1米及以内的雨篷、建筑物内不相连通的装饰性阳台、挑廊。
（7）无永久性顶盖的架空走廊、室外楼梯、室外钢梯和爬梯。
（8）独立烟囱、烟道、地沟、油（水）罐、气柜、水塔、贮油（水）池、贮仓、栈桥、地下人防通道、地铁隧道。

第四章 钢筋及混凝土工程
一、混凝土保护层厚度
混凝土保护层厚度

一、表示室内正常环境；
二、a表示室内潮湿环境，非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；
b表示严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；
三、表示使用除冰盐的环境，严寒和寒冷地区冬季水位变动的环境，滨海室外环境；
四、海水环境；
五、受人为或自然的侵蚀性质物影响的环境。
注：严寒或寒冷地区的划分应符合国家现行标准《民工建筑热工设计规程》JGJ 24的规定。

二、锚固长度（Lae（抗震）、La）
纵向受拉钢筋的抗震锚固长度（Lae）

注：
当HRB335、HRB400和RRB400级钢筋在锚固区混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可乘以修正系数0.8。

受拉钢筋的最小锚固长度（La）

三、搭接长度（LIE（抗震）、LI）
LIE（抗震）=ζ×Lae（抗震）
LI=ζ×La
纵向受拉钢筋搭接长度修正系数ζ
纵向钢筋搭接接头面积百分率(%)
≤25
50
100
修正系数ζ
1.2
1.4
1.6

四、钢筋弯钩长度
单个钢筋弯钩增加长度
种类
平直长度
弯钩长度
合计长度
180度
3d
2.25d+1d
6.25d
90度
3d
0.5d
3.5d
135度
3d
1.9d
4.9d

四、加密区长度
加密区长度
梁
左端净跨
≥1.5hc且≥500（注：一级抗震2hc二、三、四级为1.5hc）
hc：梁高
右端净跨
柱
首层底部
1/3净高

首层顶部
Max(柱截面长边尺寸(或圆形截面直径)，柱净高的1/6，500mm)
一、二级抗震角柱应沿柱全高加密箍筋
二层以上

五、钢筋的长度计算公式：
钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）
种类
长 度
备注
关键词：保护层、锚固长度、弯钩长度、弯起钢筋
一、框架梁

1、首跨钢筋

135·箍筋
L=2(b+h-2c)+(2×1.9+8)+max(75,10d) ×2

180·箍筋
L=2(b+h-2c)+(2×6.25+8)+max(75,10d) ×2

90·箍筋
L=2(b+h-2c)+(2×3.5+8)+max(75,10d) ×2

拉筋或单肢箍
L=L平+(2×11.9+2)×d

其余异型箍筋
L=L边+(2×11.9+2)×d

一级钢筋
L= L平+125(?12.5)×d

通长筋
L=净跨+max(Lae,0.4 Lae+15d,支座宽度-保护层+15d)×2

端支座负筋
第一排为Ln/3＋端支座锚固值
第二排为Ln/4＋端支座锚固值

腰筋
构造钢筋：构造钢筋长度＝净跨长＋2×15d
抗扭钢筋：算法同贯通钢筋

吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
框梁高度≤800mm 夹角=45°
2、中间跨钢筋

中间支座负筋
第一排为Ln/3＋中间支座值＋Ln/3；
第二排为Ln/4＋中间支座值＋Ln/4

3、悬臂跨钢筋

主筋
2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值
5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L
6＃钢筋—下部钢筋＝Ln--保护层+15d

二、非框架梁

1、普通梁箍筋设置时不再区分加密区与非加密区的问题；
2、 下部纵筋锚入支座只需12d；
3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
三、框支梁

1、框支梁的支座负筋的延伸长度为Ln/3；
2、下部纵筋端支座锚固值处理同框架梁；
3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；
4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；
5、箍筋的加密范围为≥0.2Ln1≥1.5hb；
7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。
四、柱

1、基础层

主筋
基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}
基础插筋
箍筋
2根

2、中间层

柱纵筋
层高-当前层伸出地面的高度+上一层伸出楼地面的高度

箍筋
N个加密区/加密区间距+N+非加密区/非加密区间距－1
绑扎梁加密
3、顶层

（1）角柱

内筋
弯锚（≦Lae）：层净高Hn＋梁高－保护层＋12d
直锚（≧Lae）：层净高Hn＋梁高－保护层

外筋
层净高Hn＋Max{1.5Lae ，梁高－保护层＋柱宽－保护层}

（2）边柱

内筋
弯锚（≦Lae）：层净高Hn＋梁高－保护层＋12d
直锚（≧Lae）：层净高Hn＋梁高－保护层

外筋
层净高Hn＋Max{1.5Lae ，梁高－保护层＋柱宽－保护层}

（3）中柱

钢筋
弯锚（≦Lae）：层净高Hn＋梁高－保护层＋12d
直锚（≧Lae）：层净高Hn＋梁高－保护层

五、板

受力筋
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩
根数＝（轴线长度-扣减值）/布筋间距＋1

负筋
负筋长度=负筋长度+左弯折+右弯折
负筋根数＝（布筋范围-扣减值）/布筋间距＋1

分布筋
分布筋长度=负筋布置范围长度-负筋扣减值
负筋分布筋根数=负筋中负筋的长度/分布筋间距+1

附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层) 根据实际情况直接计算

钢筋计算原理

钢筋重量=钢筋长度*根数*理论重量
钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）
一、柱
1、基础层：
筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）
筏板基础〉2000mm时， 基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）
2、地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）
3、首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）
4、中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）
5、顶层：
（1）角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE
内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE
其中锚固长度取值：
当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，
当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
（2）边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE
内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE
当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数
内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
（3）中柱：纵筋长度=顶层层高-max（本层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径））-梁高+锚固
其中锚固长度取值：
当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，
二、板
底筋长度=净长+2*max（支座宽/2，5d）+2*6.25d（一级钢筋）+搭接
根数=（净长-2*50）/间距+1
面筋长度=净长+2*la+2*6.25d（一级钢筋）+搭接（la:非抗震； lae:抗震）
根数=（净长-2*50）/间距+1
端支座负筋长度=净长+la+6.25d+(板厚-2*保护层)
根数=（净长-2*50）/间距+1
中间支座负筋长度=左净长+右净长+2*（板厚-2*保护层）
根数=（净长-2*50）/间距+1
分布筋长度=净长-两端端负筋露出长度+2*150
根数=左标注/间距+右标注/间距（不减起步距离，不加1，不减1）
温度筋长度=净长-两端端负筋露出长度+2*150+2*6.25d（一级钢筋）
根数=（净长-两端端负筋露出长度）/间距-1（不减起步距离，不加1，减1）
板中开洞：洞口左端长度=净长-保护层+max(支座宽/2，5d)+6.25d+(板厚-2*保护层)+5d
洞口右端长度：同左端
根数=洞口宽/间距+1
悬挑：悬挑长度（一端在柱子里）=净长+la+(板厚-2*保护层) +6.25d(一级钢筋)
悬挑长度（两端都在板里）=（板厚-2*保护层）+净长+（板厚-2*保护层）+5d
三、梁
梁的平面表示方法：
集中标注-
1、 梁编号
2、 截面尺寸
3、 箍筋
4、 上部贯通筋或架立钢筋
5、 侧面纵向构造钢筋或受扭钢筋
6、 梁顶面标高高差 原位标注
7、 梁支座上部筋
8、 梁下部钢筋
9、 吊筋、附加钢筋及构造钢筋
钢筋公式
上部通长筋：长度＝净跨长+左支座锚固+右支座锚固
当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d)
当hc-保护层(直锚长度) <LaE时,必须弯锚，
算法1：hc-保护层＋15d
算法2：取0.4LaE＋15d
算法3：取Max(LaE ,hc-保护层＋15d)
算法4：取Max(LaE ,0.4LaE＋15d)
左、右支座负筋：
第一排长度=左或右支座锚固+净跨长/3
第二排长度=左或右支座锚固+净跨长/4
如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算
中间支座负筋长度
上排长度=2*净跨长/3+支座宽
下排长度=2*净跨长/4+支座宽
注：净跨长为左右较长的跨
架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2
注：当贯通筋和架立筋同时存在时，搭接值取150MM。
构造筋长度=净跨长+2*15d
抗扭筋长度=净跨长+2*锚固长度
拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm)
根数=【(净跨长-50*2)/非加密间距*2+1】*排数
当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。
下部钢筋
下部通长钢筋长度=净跨长+左支座锚固+右支座锚固
下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长
下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固
箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2
根数＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）
当结构为一级抗震时，加密长度为max(2*梁高，500)，当结构为二到四级时，加密长度为max(1.5*梁高，500)
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
斜段角度：高度 主梁高>800mm a为60度
主梁高<=800mm a为45度
四、剪力墙
1、暗柱钢筋计算
（A）纵筋长度计算：中间层： 采用绑扎连接时，长度=层高+1.2Lae，采用机械连接（如直螺纹套筒）时，长度=层高-500+500
（B）顶层：
采用绑扎连接时，长度=层高-500-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae
（C）纵筋根数：按图数
（D）箍筋计算：(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d
（E）拉筋长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
根数：层高/拉筋间距+1（端柱同暗柱）
（2）剪力墙中的暗梁；暗梁纵筋长度=暗梁净长+两端锚固：
（3）箍筋长度=暗梁宽+暗梁高）*2-8*保护层+8*d+2*11.9*d；箍筋根数=暗梁净长/间距+1
（4）剪力墙中的连梁
连梁纵筋长度＝洞口宽+左右两边锚固max(Lae，600)
中间层连梁箍筋根数＝（洞口宽－50*2）/箍筋配置间距+1
顶层连梁箍筋根数（两端为直锚时）＝（洞口宽－50*2/箍筋配置间距+1）+(连梁锚固直段长－100/150+1)*2
连梁箍筋的长度＝(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d
（5）拉筋长度= 梁宽-保护层+2*11.9*d+2*d；根数=排数*（（洞口宽-100）/间距）
2、墙身水平钢筋(墙端为暗柱)
外侧钢筋＝墙长-保护层；内侧钢筋＝墙长-保护层+15d
根数：层高/间距+1（暗梁、连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱
外侧钢筋＝墙长-保护层；内侧钢筋＝墙净长+锚固长度（弯锚、直锚）
根数＝层高/间距+1（暗梁、连梁内水平筋照设
墙身纵筋计算
• 基础插筋=弯折长度a+锚固竖直长度h1+搭接长度1.2LaE或非连接区500
• 中间层纵筋=层高+搭接长度1.2LaE或非连接区500
• 顶层纵筋=层高-板厚+锚固
• 根数=（墙净长（墙长-暗柱截面长）-2*s/2）/间距
3、墙身垂直钢筋
（1）墙身竖向分布钢筋根数＝墙身净长-1个竖向间距s/2（或2*50）/竖向布置间距+1
墙身垂直分布筋是从暗柱或端柱边开始布置
（2）遇有洞口时，需要分段计算根数
墙梁钢筋与墙身钢筋的关系
当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽≤ 350时为6mm，梁宽>350时为8mm，拉筋间距为两倍箍筋间距；当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应 ≤200；

六、箍筋的根数
种类
根 数
备注
梁跨中的箍筋
N＝(加密区长度-50)/加密区间距×2+（净距-加密区长度×2）/非加密区间距+1

主次梁相交有附加箍筋
N=(加密区长度-50)/加密区间距×2+（净距-加密区长度×2）/非加密区间距+1+附加箍筋数量

柱中的箍筋
（采用焊接时）
N=(下加密区长度-50)/下加密区间距+(上加密区长度)/上加密区间距+节点高度/节点区箍筋间距+（层高-下加密区长度-上加密长度-节点高）/非加密区间距+1

柱中的箍筋
（采用焊接时）
N=(下加密区长度-50)/下加密区间距+(上加密区长度)/上加密区间距+节点高度/节点区箍筋间距+2×绑扎长度/绑扎区箍筋间距+（层高-下加密区长度-上加密长度-节点高-2×绑扎长度）/非加密区间距+1
