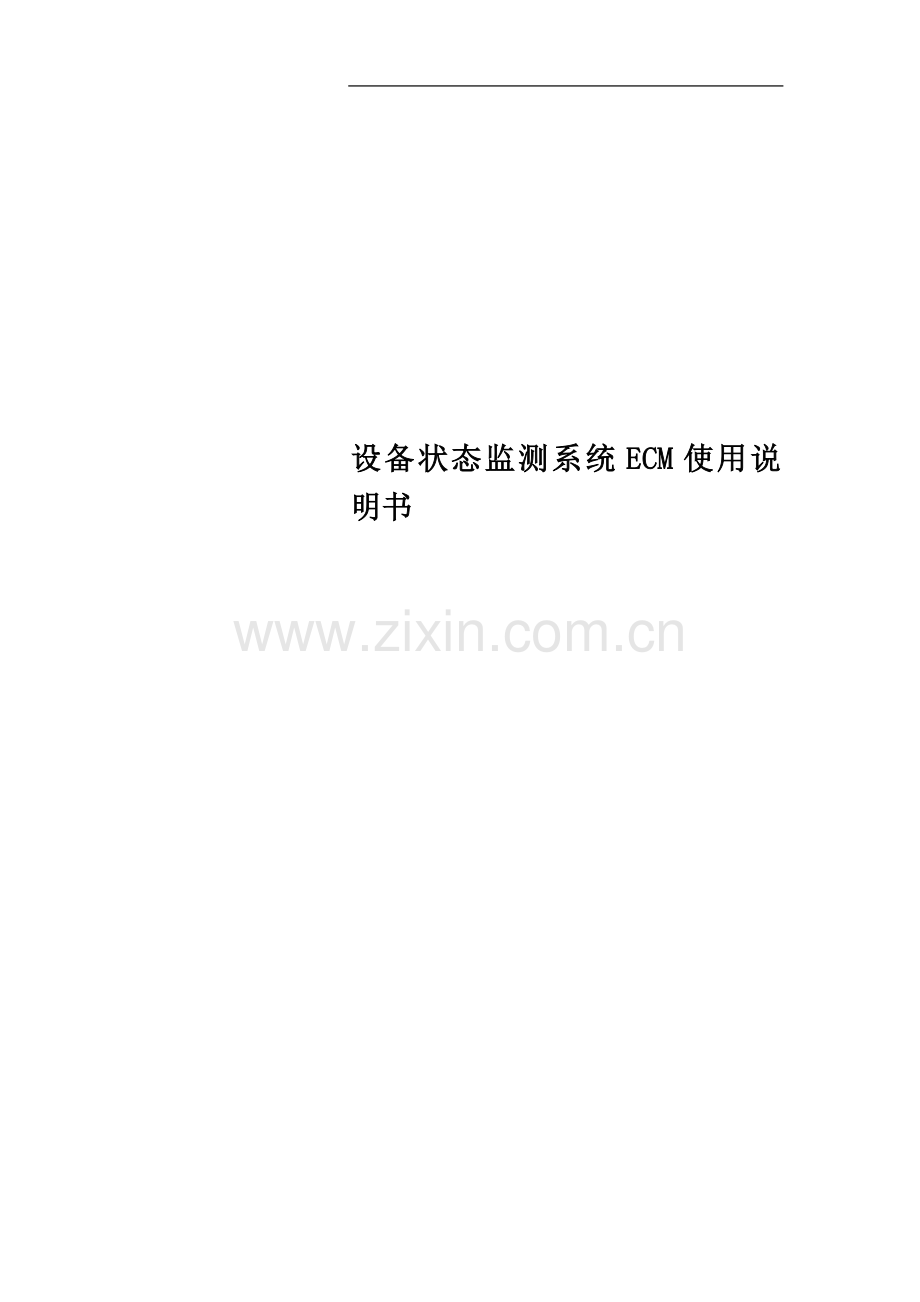

设备状态监测系统ECM使用说明书

北京万博振通检测技术有限公司

设备状态监测系统ECM

使用说明书

北京万博振通检测技术有限公司出品
2010-8-26

目录
1.软件安装 3
2.软件启动与测点设置 4
2.1登录 4
2.2 主画面 4
2.3设备、测点设置 5
2.4基准谱绘制 5
3.主菜单功能 7
3.1系统设置 7
3.2设置数采器 7
3.3数据回收 9
3.4趋势分析 11
3.5专业分析 11
3.6报告……………………………………………………………………………………………………………………….15
3.7视图 15
3.8帮助……………………………………………………………………………………………………………………….15
4.数据库拷贝与软件更新 15
5.设备故障诊断专家系统（FDES） 17
6.ECM版本历史………………………………………………………………………………………………………………….27
1.软件安装
用鼠标双击光盘中的ECM文件夹下的setup.exe文件，开始软件安装。安装过程中出现窗口：

按”NEXT” “YES”继续 直到出现选择安装路径界面：

安装默认路径是C:\Program Files\BVM\ECM。用户也可按‘Browse’选择其它路径进行安装。

2.软件启动与测点设置
2.1登录

选择开始菜单>>所有程序>>设备状态监测系统>>设备状态监测系统，第一次使用者进入 以管理员administrator进入软件 （双击用户名输入框 见下拉菜单）。用户可以根据实际需要，添加或修改用户。添加密码后再次进入软件将会出现登录窗口：

2.2 主画面

图1 主菜单

2.3设备、测点设置
1部分是设备树，分四个等级：“总厂”“分厂”“车间”“设备”。选中任意文字再次单击可以更改名称，3部分和1部分是联动的，用来设置和显示被选中（总厂 分厂 车间 或者设备 ）图片。其中总厂级别是唯一的，在总厂级别上右键可以添加新分厂；在新分厂级别上右键可以添加新分厂、添加新车间、删除***（被选中的新分厂名称）；在新车间级别上右键可以添加新车间、添加新设备、删除***（被选中的新车间名称）；在新设备级别上右键可以添加新设备、删除***（被选中的新设备名称）
2部分上边是添加和显示测点参数和报警值，下边显示的是测点的数据，当选中某一测点数据时 4部分同步显示此数据的波形和频谱。报警值根据实际设备损坏或故障时的振动值填写，可以凭经验积累的，也可以根据正常使用时的振动值推测。

分厂名: 汉字、英文字母及数字均可。
车间名：可以为任意字符。
设备名：测量设备名称，可以为任意字符。
测点名：可以为任意字符。
测点代码：字母或者数字。
频程：测量的频率范围，有100、200、500、1000、2000、5000六种。
传感器：有压电、速度、位移、ICP及其他五种方式。
报警量：有加速度峰值（A），速度有效值（V），位移峰峰值（D），高频有效值（H）四种。
过程量：温度，压力，流量，电压，电流，其他。
波形信号：加速度，速度，位移，电压，电流，温度，压力，流量，其他。

注意：同一个设备下测点名要唯一，不要重复。

2.4基准谱绘制
主页面下未绘制基准谱的实际频率图如下：

点“基准谱”按钮 进行绘制

可以手绘谱线，谱线包括黄色的报警谱和红色的危险谱。把参考谱调出来以便参照绘制，也可以设置比例系数根据参考谱来自动生成报警谱和危险谱。

3.主菜单功能
菜单项包括 “系统-S”、”数采器-D”、”数据回收-C”、”分析-A”、”专业-P”、”视图-V”、”帮助-H”
工具条包括“用户管理”、“切换账户”、“设置数采器”、“回收数据”、“趋势分析”、“波形分析”、“故障诊断”、“三维普分析”、“当前测点报告”、“监测报告”、“报警报告”、“设备报告”、“测点报告”。
3.1系统设置
用鼠标单击系统设置（或用快捷键Alt+S），出现下拉菜单：
系统-S
帐户管理-M
帐户修改-C
切换帐户-R
加密狗驱动
退出-X
使用加密狗之前请先 安装此菜单下的“加密狗驱动”。加密狗驱动程序默认路径：C:\Program Files\BVM\ECM，或在此默认路径下点击DogSetup.exe也可进行安装。用户根据实际情况添加或修改用户和密码。

3.2设置数采器
用鼠标单击数采器-D（或用快捷键Alt+D）,出现下拉菜单：
数采器-D
设置数采器-S
设置数采器前先安装BVM100系列数采器驱动，在ECM1.30安装光盘中选择BVMDriver文件夹，点击BVM100Installer.exe安装。如图：

点击“Install”按钮，出现“BVM100Installer”对话框，点击“确定”按钮即可。

设置数采器界面如下图

选中设备，中间窗口显示此设备的测点，按”>”一条一条选择；按”>>”全部选择，反之同理。接上开机的数采器后上面“当前连接的数采器”框中将有显示，选择好测点后 按设置数采器 等待发送完成即可。已选测点可以保存为当前路径，也可以另存为一个新的路径。此处路径指巡检路径。

3.3数据回收
用鼠标单击数据回收-C（或用快捷键Alt+C）,出现下拉菜单：
数据回收-C
数据回收-D
选择数据回收菜单项，如果此时已经链接上BVM-100并仪器处在开机状态。则用户点击“更新目录”按钮，则未回收的有效数据就会列在左边的“未回收数据”表中，如图：

点中间“>>”按钮回收所有数据，回收成功如下图。

有数据后的主页面点击已测过的测点：

选择设备和测点后测得数据会在中间窗口排列，根据报警值的不同，超过报警值的数值黄色标注，超过高报警值的红色标注。

3.4趋势分析
在菜单栏用鼠标单击“分析-A”（或用快捷键Alt+A \点快捷方式按钮），出现下拉菜单：
分析-A
趋势分析-T
点击“趋势分析-T”选项，出现趋势分析界面，如下图所示。

趋势分析界面
3.5专业分析
用鼠标单击“专业-P”（或用快捷键ALT+D），启动功能菜单，专业分析包括“波形分析”和“三维谱分析”此二功能有快捷按钮。
专业-P
波形分析-W
三维谱分析-S
故障诊断-D
此三项为收费功能。需要有加密狗，否则此三项为灰色 不能启动。
3.5.1波形分析-W
插入加密狗，专业-P下拉菜单三项为黑色，即表示可用。分别点击“波形分析-W”、三维谱分析-S、故障诊断-D。可出现设备状态监测系统ECM-波形分析对话框、三维谱分析对话框、故障诊断对话框如下图所示。

波形分析

波形分析界面
在窗口左边选择设备、测点，则中间窗口显示该测点的采集波形和其他谱图，中间偏上的窗口 固定显示采集的波形，偏下显示分析谱，内容由右边分析选项表单决定。
波形窗口：振值菜单下显示 有转速 位移 速度 加速度
参数菜单下显示 有最大值 最小值 峰峰值 有效值 平均值
指标菜单下显示 有波形指标 峰值指标 脉冲指标 裕度指标 偏度指标 峭度指标
峰值表窗口：显示各个频率下的谱值和 百分比。方便用户弄清楚主要的振动频率成分。

双通道分析功能
ECM 独有的双通道分析，使得相关性的分析诊断清晰明了。在左面选择设备-》测点-》测试数据时间。如果这个时间测试是双通道采集的那么波形分析界面下“A通道”“B通道”都会出现数据。如果当时不是双通道采集 则这里只有A通道。
两通道以绿色和黄色区分。上面是时域波形的叠加。下面是频域下的叠加。分析包括默认的幅值谱，自谱，自相关，直方图，概率密度，倒谱，轨迹，互谱，互相关，差谱。
在波形区域 按住“Shift”左键拉出一个区域 则是放大。右键 自动量程则 恢复显示。 具有游标功能。

双通道波形分析界面

3.5.2三维谱分析-C

三维谱分析界面
现在左边选好设备、测点，再在主窗口选择时间段 就会显示出这个时间段的所有频谱形成的三维谱。
3.5.3故障诊断-D

故障诊断界面（设备故障诊断专家系统FDES）

3.6报告
“报告”下拉菜单有：当前测点报告-C、监测报告-M、报警报告-A、设备报告-D、测点报告-P。实时记录机器设备运行情况。
3.7视图
用鼠标单击“视图-V”（或用快捷键ALT+V），启动功能菜单，视图包括“状态条”和“工具条”。
视图-V
√状态条-S
√工具条-T
控制状态条和工具条的显示与隐藏。
3.8帮助
“帮助”下拉菜单有关于ECM软件的基本信息。

4.数据库拷贝与软件更新
1、 软件更新请先备份数据库文件，默认目录“C:\Program Files\BVM\ECM\EVmUser.mdb”
复制数据库文件到其他目录，安装完新软件再拷贝此数据库文件到新的安装目录覆盖即可。
2．凡事1.30版本以前的ECM 数据库要想拷贝进去1.30版本以后的ECM中使用，需要用新的数据库中的两个表PathName和PathRecord拽到旧数据库文件中。
5．设备故障诊断专家系统（FDES）
万博设备振动故障诊断专家系统(Vibration Fault Diagnosis Expert System，FDES)是以振动频谱分析为基础，面向整台设备的故障诊断专家系统。( 此软件需要单独购买)它有以下特点：
1）诊断是对整台设备进行的，一台设备可以包含转子、滑动轴承、滚动轴承、齿轮箱、感应电机等各种部件。
2）自动计算各种部件的故障特征频率，在屏幕上以列表和频谱图上的蓝线直观地显示，还可以写入诊断报告并打印出来。
3）诊断知识库可编辑，您可以加入自己的诊断经验，也可以修改已有的诊断规则。
5.1功能介绍
本软件的主要功能介绍如下：
(1) 故障自动诊断
应用FDES系统可以对设备的故障作出准确、迅速地诊断。本软件所适用的设备可以由以下部件：转子（包括轴、滑动轴承等）、滚动轴承、齿轮、感应电机以及其他设备等，其中的“其他设备”是为以后扩充及完善的方便而设立的接口，在此版本中暂时没有意义。这些部件的数目及参数要求由用户输入，并可以存放为设备组态文件以便于以后的诊断工作。
(2) 诊断报告输出
系统完成诊断工作后可以自动生成一篇诊断报告，其中详细描述了诊断的前提条件（设备组态文件名称、内容及波形数据文件名称、测量方式、信号类型等有关参数）、频谱分析结果（峰值及对应频率列表）、部件故障特征频率列表、诊断依据、最终诊断结果等，用户可以编辑、打印此诊断报告文件。
(3) 知识库管理：
包括知识规则的扩充、修改、浏览以及知识库文件的备份及自动修复等功能。系统进行诊断所依据的知识规则是向用户开放的，用户不但可以浏览这些知识规则，而且可以根据实际工作需要进行扩充或修改。为保证系统的正常运行，用户在扩充或修改知识规则之前最好将知识库文件进行备份。一旦在编辑过程中因不慎出现错误而造成系统运行过程中出现某些非正常现象（如：屏幕显示错误提示、不正常退出、死机等），可以恢复为原来的文件。本软件提供了知识库文件的备份及自动修复功能。用户若对知识库文件进行了修改，可以等确认系统能够正常运行后对知识库文件进行备份，以备后用。
(4) 波形浏览功能
即在屏幕上显示屏幕右下方列表框内所列数据文件的数据波形，并可为用户提供信号回收日期及时间、转速、信号类型、信号数据峰值等信息。利用此项功能用户可以监测设备的运行情况。
(5) 数据分析功能
可对原始数据进行幅值谱分析，对于经验比较丰富的用户可以根据幅值谱曲线快捷、准确的确定设备故障之所在。
(6) 滚动轴承数据库管理功能
包括轴承数据库维护、常用轴承数据提取以及国内外轴承型号对照功能。本系统轴承数据库提供了一万多种轴承的数据，并且此数据库对用户是开放的，即用户可以对其进行维护，如增添新数据、修改或删除原有数据等等。为加快系统的运行速度，本系统采用了独特的数据库分离技术，用户可将常用的某些型号的轴承的数据从数据库中提取出来，组成自己的常用轴承数据库，并且在维护数据库时这些数据能够自动更新。本系统还提供了四万多种国内外轴承型号对照表，同时用户可方便地进行查询。
在建立新的设备组态文件时，若常用轴承数据库中有某滚动轴承的数据，则可以自动从数据库中调用数据，无须用户录入；假若某滚动轴承的数据不存在，则由用户录入，本系统会询问用户是否将这一型号的轴承的数据存入数据库。
(7) 其余功能
本软件具有其它丰富的功能，比如波形数据文件名称过滤、幅值谱分析结果查询及显示、在线帮助等。这些功能的设置，大大方便了用户的操作及应用。
5.2操作指南
本软件各主要功能的实现大部分只需用户选取菜单中的相关功能项即可，简洁、明了。用户可在非常短的时间内掌握软件的应用方法。主要操作方法简介如下：
(1) 设备组态文件
设备故障诊断专家系统（FDES）主界面如下：

若对设备进行故障诊断，首先应建立设备的组态文件。

用户可选择“设备文件”菜单中的“打开…”项来打开已有的设备组态文件，也可选择同一菜单中的“新建…”项来建立新的设备文件，即由用户输入相关部件的数目及各部件的参数。
“设备文件”下拉菜单“新建”选项界面：

“设备文件”下拉菜单“打开”选项界面：
用户可以编辑系统正在应用的设备文件，即更改部件的数目及各部件的参数，并可以保存此文件或换名存盘（分别选择“编辑”、“保存”，“另存为…”菜单项）。
若无设备组态文件可用，即用户在用户选择数据文件之前没有建立或打开设备文件，则此系统可作为幅值谱分析软件使用，而不能进行故障诊断。
(2) 选取数据文件
用鼠标点取列表框内文件，也可用“↑”、“↓”键来选取。
(3) 故障自动诊断
打开或新建一个设备组态文件后，用户选择了数据文件系统即自动进行故障的诊断，并在诊断结束后显示诊断结果（在此之前可能要询问用户几个简单问题），在此过程中无须用户的干预。

(4) 知识库管理
“知识库管理”下拉菜单有：增添新规则、规则浏览、规则修改、备份、恢复。
a、增添新规则有转子、滑动轴承、滚动轴承的新增知识规划，用户可根据需要设置条件、附加条件及其结论并保存。以新增转子知识规则为例，如下图所示：

b、规则浏览有转子、滑动轴承、滚动轴承、齿轮及感应电机的规则，方便用户浏览，判断故障原因。以转子知识规则为例，如下图所示：

c、规则修改有转子、滑动轴承及滚动轴承的规则修改。用户可根据现场情况修改其规则并保存。以修改转子知识规则为例，如下图所示：

d、备份有转子、滑动轴承及滚动轴承的备份文件。用户根据需要决定是否备份文件。以备份转子知识库文件为例，如下图所示：

e、恢复有转子、滑动轴承及滚动轴承的恢复文件。用户可根据需要是否恢复知识库文件。以恢复转子知识库文件为例，如下图所示：

(5)诊断报告输出

选择“诊断报告”菜单（建立或打开设备文件后，此功能方可实现）后，系统即调用 Windows系统的“记事本”（NOTEPAD）来显示诊断报告的具体内容（若此文件太大则调用“书写器”），此文件是文本文件，用户可利用字处理软件来进行排版或打印。

(5) 数据文件名称过滤

点击“选项”下拉菜单，选择“数据文件过滤”菜单，然后在弹出的对话框中输入文件类型，确认输入准确后按下“OK”按钮（或按回车键），即可在列表框中显示此类型的文件；若按下“Cancel”按钮则取消本次操作。
(6) 频谱分析结果的查询
将鼠标移至分析结果曲线显示窗口，移动鼠标，此窗口下方将显示出光标所在处曲线的坐标值。

以上操作亦可由键盘实现：通过“←”、“→”键移动光标，用“↑”、“↓”或“Shift+←”、“Shift+→”实现光标的快速移动。

(7) 滚动轴承数据库维护功能
用户可选择“设备文件”菜单中的“轴承数据库维护”项来增添新数据、修改或删除原有数据等。

(8) 常用轴承数据提取功能
选择“设备文件”菜单中的“常用轴承数据提取”项后，用户从数据库中提取自己常用的轴承的数据，从而加快系统的运行速度。

(9) 窗口焦点的移动
用“Tab”键可将焦点控制移动到下一窗口，用“Shift+Tab”组合键则可实现逆向移动。在同一窗口内，通过“↑”、“↓”键移动焦点。（此操作仅适用于键盘控制，用鼠标进行操作时不存在此问题。）
(11) 在线帮助
选择“帮助”菜单项后，用户就可以获得联机帮助，即显示本文件的内容，以便于用户正确操作和了解本系统。在操作过程中，用户按下“F1”键就可以获得联机帮助。
(12) 屏幕打印
借助Windows本身提供的屏幕打印功能。操作方法如下：
1）在屏幕上显示出要打印的图形；
2）按“Print Screen”键或按“Alt”+“PrtScr”组合键将当前屏幕拷贝到 Windows 剪贴板上；
3）启动“写字板”、“书写器”或“Word”等软件后，选择“编辑”菜单中的“粘贴”功能或按下“Ctrl”+“v”组合键将图形调出；
4）选择“文件”菜单中的“打印”功能，在“属性”的“图形”中把“分辨率”设置为最高，然后即可进行打印。
5.3转子故障诊断知识库维护
FDES 专家系统是以被测点振动波形的频谱分析为基础进行设备的故障诊断的。此系统取转子转速10倍频以下的 10个最大谱峰值（分别以a0、a1、a2……a9表示）及这10个最大谱峰所对应的频率与机器工频之比（分别以f0、f1、f2……f9表示），作为转子的故障诊断的特征。
编辑知识库时应遵从如下约定：
该知识库由【条件】【附加条件】以及【结论】等三部分组成。知识库中【条件】项为一条件表式，其中的变量只能为上述20个变量；如果需要附加条件，则可以在【附加条件】中写入一个用Y/N回答的问句，此时【结论】对应对【附加条件】进行肯定回答时的诊断结果。
按照以上约定，您即可以对转子的故障诊断知识库进行正确的添加或修改。
(1) 关于【条件】
【条件】一栏中需要写入以f0、f1、f2……f9；a0、a1、a2……a9等为变量的逻辑条件，其书写规则类似于一般计算机语言的逻辑条件语句。逻辑条件中的运算符包括：（）（括号）、<（小于）、<=（小于等于）、＃（不等于）、＝（等于）、>=（大于等于）、>（大于）、！（非）、&（与）、｜（或）。这些逻辑运算的优先级规则为：
若一个运算对象仅有一个直接相邻的运算符,它束缚于这个运算符；
若一个运算对象在它的两边有直接相邻的运算符，它束缚于较高优先级的运算符；
若运算符优先级相同，则遵守从左到右规则。这些运算符的优先级顺序依次为：
（）；
＜、<=、＃、＝、>=、＞；
！；
&；
｜。
在逻辑条件语句中可包含四则运算符号，即：＋（加号）、－（减号）、＊（乘号）、／（除号）。
下面是几个符合书写要求的条件：
f1<=1.05 & f1>=0.95
表示最大峰值对应的频率与转子转频之比小于等于1.05且大于等于0.95。
f1<=1.05 & f1>=0.95 | (f2<=1.05 & f2>=0.95)
等同于(f1<=1.05 & f1>=0.95) | ( f2<=1.05 & f2>=0.95)
表示最大峰值对应的频率与转子转频之比小于等于1.05且大于等于0.95，或第二峰值对应的频率与机器转频之比小于等于1.05且大于等于0.95。
(2) 关于【附加条件】
在【条件】之外, 【附加条件】中可以写入一个用Y/N回答的附加条件。如：
振动的相位稳定
如果不需要附加条件，则不必输入内容；在FDES系统进行诊断期间，将根据需要要求您输入对附加条件的肯定（Y）或否定回答（N）。
(3) 关于【结论】
若没有附加条件，【结论】中的内容即：当【条件】中的条件满足时所应得出的结论。
若有附加条件，则【结论】中的内容即：当【条件】中的条件满足且同时也满足【附加条件】中的条件时所应得出的结论。
5.4滚动轴承故障知识库维护
本专家系统进行滚动轴承的故障诊断时所用知识库由【故障】、【特征频率1】、【特征频率2】、【特征频率3】……【特征频率7】等八部分组成。
(1) 【故障】
即滚动轴承的故障名称。
(2) 【特征频率1】、【特征频率2】……【特征频率7】
分别表示设备的某一滚动轴承出现某种故障时，其振动信号的七个故障特征频率，在不需要的【特征频率n】栏中无需输入任何内容。
特征频率可以用表达式来表示，表达式中的变量应遵从下列约定：
f0：机器转速 (单位：Hz)；
f1：滚动体在外圈上的通过频率；
f2：滚动体在内圈上的通过频率；
f3：滚动体相对保持架的回转频率；
f4：保持架碰外环频率；
f5：保持架碰内环频率；
f6：止推轴承滚动体在止推环滚道上的通过频率；
f7：止推轴承滚动体相对保持架回转频率。
您可以按照上述变量约定，用表达式的方式向知识库中写入或修改某一故障下振动信号的特征频率。

6.ECM版本历史：
2010-08-25 ECM V1.30
(1) 在数采器设置界面增加了检测路径功能，包括
路径添加、删除、修改，以及按检测路径设置
数采器等功能。
(2) 在用户数据库中增加检测路径和路径记录两个
表格。
(3) 从旧版本升级时，请先备份原数据库文件，然
后同时打开新旧数据库EvmUser.mdb，通过拖
拽功能将新数据库中的表PathName和PathRecord
拽到旧数据库文件中，再将就旧数据库文件拷
回覆盖新数据库文件。
(4) 修正波形分析图的Y坐标单位问题。

2010-07-16 ECM V1.26
(1) 修正波形分析B通道参数显示不完整。
(2) 修正波形分析窗口打开时幅值谱列表未显示。

2009-11-08 ECM V1.25
(1) 增加频谱谐波线显示功能。
(2) 规范了频谱图的频率显示。
(3) 定制了频谱图的输出报告(仅供指定用户)。

2008-12-08 ECM V1.24
(1) 进入专家系统时临时波形文件名改为测点名。
(2) 增加诊断报告自动保存功能。

2008-10-27 ECM V1.23
(1) 修改诊断报告格式，由写字板格式改为WORD
格式。
(2) 修正内存释放。

2008-10-10 ECM V1.22
(1) 增加波形显示使能控制。
(2) 增加监测报告功能：可以保存为Word文档或
直接打印。
(3) 增加报警报告功能：可以保存为Word文档或
直接打印。

2008-08-30 ECM V1.21
(1) 修正双通道数据读取问题。

2008-08-26 ECM V1.20
(1) 添加下载选择测点手动排序功能，去除下载
选择测点自动排序功能。
(2) 添加设备报告功能：可以保存为Word文档或
直接打印。
(3) 添加测点报告功能：可以保存为Word文档或
直接打印。
(4) 添加当前测点报告功能：可以保存为Word文
档或直接打印。
(5) 修正了波形分析中游标不能按下错误。
(6) 在波形分析中增加了双通道分析功能，增添
新分析功能：互相关，互谱，轨迹和差谱。

2008-07-28 ECM V1.14
(1) 增加诊断专家系统

2008-1-25 ECM V1.13
(1) 增加分析频率选择项
(2) 修订单位符号

2008-1-17 ECM V1.12
(1) 增加加密选项功能
(2) 在系统菜单下增加“加密狗驱动”项，可以
检测、安装、删除加密狗驱动

2008-1-6 ECM V1.11
(1) 修改数据回收时状态条显示

2007-12-25 ECM V1.11
(1) 将测试记录和波形分析中时间显示从
YYYY-MM-DD扩展到YYYY-MM-DD HH:MM:SS

2007-12-11 ECM V1.1
(1) 修改三维谱快捷按钮不能打开窗口功能
(2) 修正打开总厂数据库显示错误
(3) 屏蔽添加测试记录时自动加波形

2007-11-26 ECM V1.0 正式发布tgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGMeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaGtgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGMeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaGtgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaGtgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGMeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaGtgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGMeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaGtgKQcWA3PtGZ7R4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGshLs50cLmTWN60eo8Wgqv7XAv2OHUm32WGeaUwYDIAWGMeR4I30kA1DkaGhn3XtKknBYCUDxqA7FHYi2CHhI92tgKQcWA3PtGZ7R4I30kA1DkaG
