混凝土墙体内焊接钢管敷设技术交底.doc

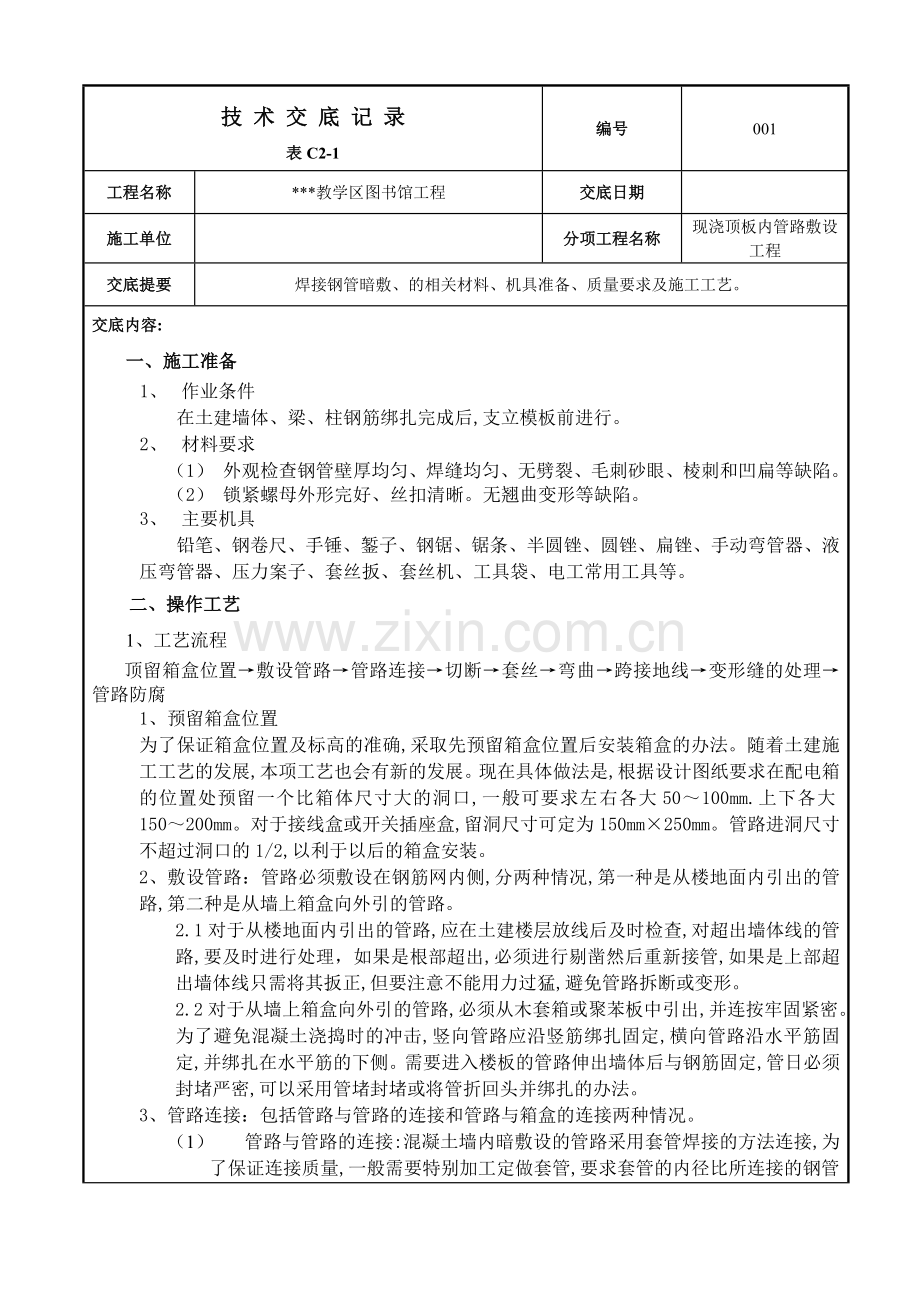

技 术 交 底 记 录表C2-1编号001工程名称*教学区图书馆工程 交底日期 施工单位分项工程名称现浇顶板内管路敷设工程交底提要焊接钢管暗敷、的相关材料、机具准备、质量要求及施工工艺。交底内容: 一、施工准备1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。2、 材料要求（1） 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。（2） 锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。 二、操作工艺1、 工艺流程顶留箱盒位置敷设管路管路连接切断套丝弯曲跨接地线变形缝的处理管路防腐1、 预留箱盒位置为了保证箱盒位置及标高的准确,采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展,本项工艺也会有新的发展。现在具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50100mm.上下各大150200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm250mm。管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。2、敷设管路：管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。2.1对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理，如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。2.2对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连按牢固紧密。为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法。3、管路连接：包括管路与管路的连接和管路与箱盒的连接两种情况。（1） 管路与管路的连接:混凝土墙内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管技 术 交 底 记 录表C2-1编号001工程名称*教学区图书馆工程 交底日期施工单位*分项工程名称混凝土墙内焊接钢管敷设 交底提要焊接钢管暗敷的相关材料、机具准备、质量要求及施工工艺。交底内容:外径大2mm,套管的长度为所连接的钢管外径的2.2倍。连接时首先把钢管的一端插入套管的1/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢固、严密,不得有夹渣、咬肉等质量问题。（2）管路与箱盒的连按:本项工作应在土建对50线进行核查后,配合箱盒的安装同步进行。首先测定好箱盒位置,根据其位置截取适当长度的短管,短管的一端应提前套好丝扣,丝扣的长度在15mm左右,按照管路与管路的连接方法,把短管的另一端与原来管路连接,注意进箱的钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的两倍,保证锁母的安装,管路连接后上好锁母,以供安装配电箱或接线盒时使用。4管路的切断切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐,不得有斜口。锯断后应清除管口毛刺。5管路的套丝管路套丝一般使用手动套丝扳或套丝机,使用套丝机时,应注意加油润滑,使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成,以保证丝扣完整清晰。6钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。对管径在3280mm的钢管一般使用液压弯管器,注意选取与钢管规格相对应的弯管模具,模具放好后.压动拉杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作。对管径在80mm以上的钢管,最好到专业厂家加工定做,必要时可以采用热煨法现场制作,热煨时首先要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用杰楔堵住管口用氧炔焰或烘炉转动加热,烧红后煨出所需的弯度。随煨弯随冷却。要求弯曲半径不小于钢管外径的6倍,埋入地下或混凝内时,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的l/10。7跨接地线对箱盒两端的钢管必须焊接跨接地线,跨按地线的焊接长度不小于圆钢筋直径的10倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度的2倍。跨接地线规格见下表: 管径圆钢扁铁1540650631025370以上82（253）2技 术 交 底 记 录表C2-1编号001工程名称*教学区图书馆工程交底日期 施工单位*分项工程名称混凝土墙内焊接钢管敷设交底提要焊接钢管暗敷的相关材料、机具准备、质量要求及施工工艺。交底内容:8变形缝的处理 在变形缝的两侧各顶埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线。9管路的防腐埋入混凝土墙的钢管内壁必须做防腐处理,一般可采用灌防锈漆的办法,做好内壁防腐的钢管应注意保持通风干燥,以保证防锈漆千透。外壁不需要防腐处理。三、应注意的质量问题1、 钢管煨弯时出现凹扁过大,弯曲半径不够的情况,注意在使用手动弯管器时,受力点要适当移动；使用液压弯管器时,模具要配套,焊接钢管的焊缝不应放在侧面。2、 避免出现跨接地线焊接长度不够,焊缝不饱满,出现夹渣、咬肉等质量问题。四、文明施工、成品保护1其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随意拆除。2变形缝两侧的接线箱做好后要及时封堵,以免造成污染和堵管。3施工完成后对现场施工时留下锯条、管子头、扎丝、刨花未进行清理到加工场废料堆。审核人交底人接受交底人
