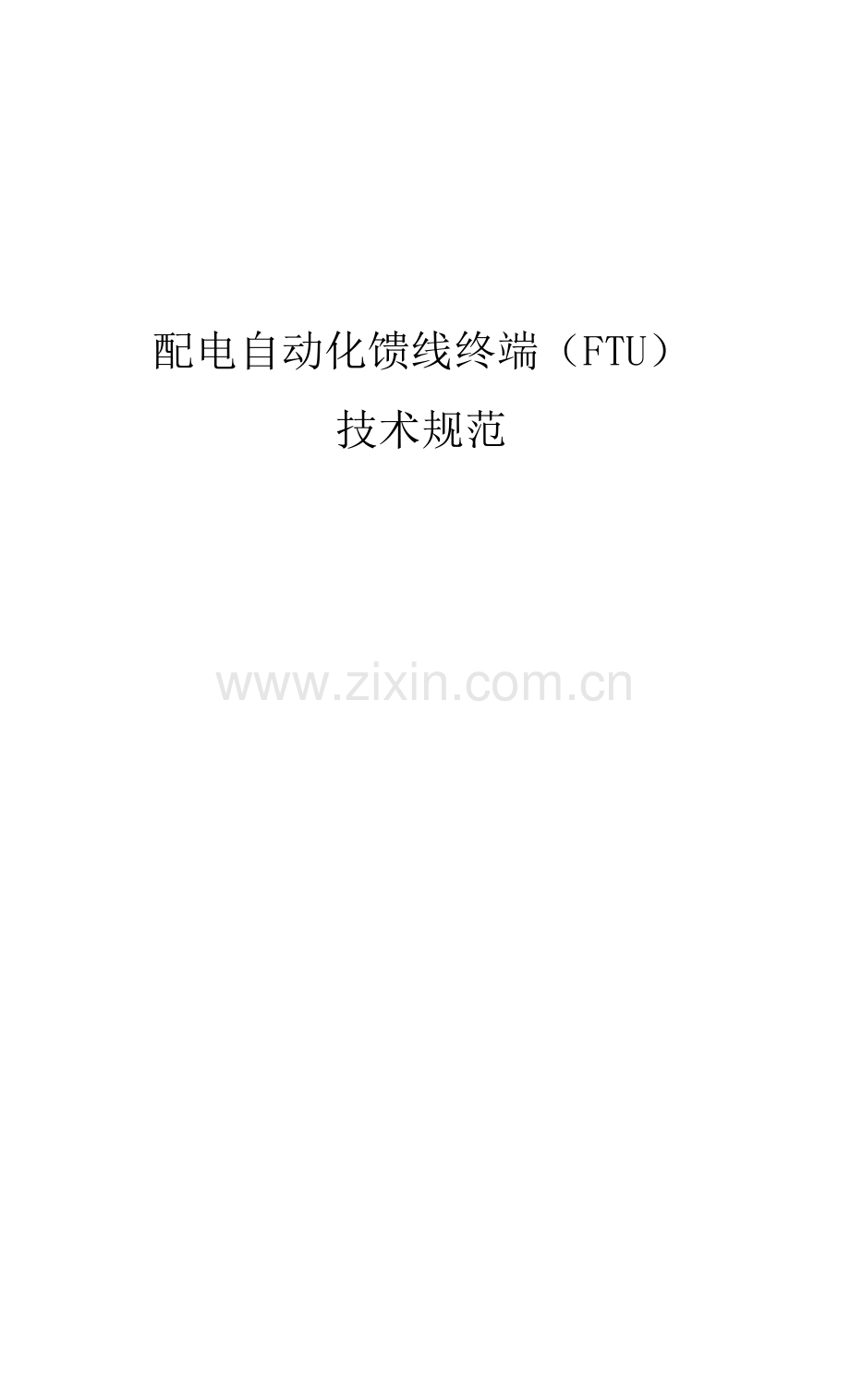

配电自动化馈线终端（FTU）
技术规范
度：可运动结构部件应按设计要求活动自如、可靠，在规定的运动范围内不应与其它零件碰撞 或摩擦；h）门上密封条采用机械发泡工艺实现，成型的密封条平整均匀分布，密封条表面无肉眼可识别的 气泡或气孔，密封条不应有脱落或部分脱落现象；
i）箱式结构柜门开启、关闭应灵活自如，锁紧应可靠，门的开启角度不应小于120° ,柜门开启后 可牢靠支撑，不随意关闭；
j）罩式结构的调试及维护窗口盖开启、关闭应灵活自如，开启角度方便维护；
k）箱式/罩式终端结构应设计有便于杆/塔挂装固定的专用挂钩件。
2. 2. 5. 2表面涂覆和防护要求a）罩式/箱式所有紧固件均应选用不锈钢材质；
b）结构内部金属件应由具有防腐蚀镀层或涂覆层或采用无需表面处理的材料制造，且镀覆或涂覆 后的表面不应有灰尘、杂质、油污、划痕、镀覆或涂覆缺陷等质量问题，镀层及涂覆层的类别、 厚度及要求等应符合企业标准及设计图样的规定；c）罩式结构终端要求能防尘、防雨、防腐蚀及防凝露，总体防护等级不低于GB/T 4028规定的IP66 要求；
d）箱式结构终端要求能防尘、防雨、防腐蚀，总体防护等级不低于GB/T 4028规定的IP55要求;e）终端出厂前应使用塑料薄膜或塑料罩保护，以避免在搬运、装配、调试等工序执行过程中受到 划伤，且保护膜或塑料罩去除后不应在终端结构主体表面留卜痕迹；
f）罩式结构外部检查盖和箱式机箱门锁的防护等级不应低于终端结构总体防护等级。
2. 2. 5. 3铭牌、标牌及标志
a）铭牌、标牌及标志应清洁、平整，表面无擦伤、划痕，无明显修整痕迹和其它影响美观的缺陷;
b）铭牌、标牌及标志的图案和字迹应清晰、美观、醒目、耐久；
c）终端应有明显的二维码和ID号。
2. 2. 5.4机械安全a）罩式/箱式零部件的可触及部分不应有锐边和棱角、毛刺，以防止在装配、安装、使用和维护 中对人身安全带来伤害；
b）罩式/箱式结构应具有足够稳定性和牢固的连接及安装，避免因振动、冲击、碰撞、地震而倾 倒或零部件脱落导致对人体的伤害，同时应考虑运输过程中的安全。
2. 2. 5. 5接口及二次回路要求
a）FTU接口应采用航空插头的连接方式，航空插头的管脚定义详见附录B；
b）与配电终端有关的二次回路应符合GB/T 14285中6. 1的有关规定；
c）遥信输入回路采用光电隔离，并具有软硬件滤波措施，防止输入接点抖动或强电磁场干扰误动。 2. 2. 5. 6接插件配套设计
a）馈线终端接插件采用航空插头形式时，馈线终端安装航空插座，连接电缆采用航空插头。馈线终 端采用的航空接插件类型主要有：4芯，5芯，6芯防开路，10芯,26芯和以太网航空接插件。
b）航空接插件的接口定义及接线要求，详见附录A。
c）基本性能
航空接插件插头、插座采用螺纹连接锁紧，具有防误插功能。插针与导线的端接采用焊接方式。其 插座和插头的结构应满足表9的要求。
表9航空接插件结构要求
项目
4芯
5芯
6芯防开路
1()芯
26芯
以太网
插座
针式
针式
针式
针式
r-A
孔式
插头
孔式
孔式
孔式
孔式
孔式
针式
d）航空接触件技术指标
常规航空接插件技术参数见表10表10常规航空接插件技术参数
项目
4芯
5芯
6芯防开路
10芯
26芯
额定电流
N40A
N20A
N40A
N20A
N25
工作电压
250V(AC)
耐电压
2000V(AC)
工作温度
-40°C 〜105°C
相对湿度
90%〜95蜀(40°C±2°C时)
盐 雾
5%NaCl雾气中96h
密封性
头座配合0. 5m水深0. 5h不渗水（防雨淋）
振 动
10〜2000Hz, 147m/s2,瞬断W】us
冲 击
加速度峰值490m/s2,瞬断Wlus
抗拉力
N500N
机械寿命
3500 次
绝缘电阻
常态下N2000MQ
材料
接触件铜合金镀金
基体硬度
维氏(HV)N170 (布氏(HB)N160)
接触电阻
WO. 75m Q
W2mQ
WlmQ
W2m Q
C2mQ
锁定方式
螺纹锁定
螺纹锁定
卡口锁定
螺纹锁定
卡口锁定
馈线终端典型设计规定了终端配套以太网航空接插件应满足表11的规定。
表11以太网航空接插件技术参数
项目
以太网航空接插件
两侧RJ-45
三芯
额定电流
—
N1A
工作电压
—
N220V(AC)
耐电压
，500V(AC)
>1500V(AC)
传输速率
N1OOMbps
—
工作温度
■40C 〜105C
相对湿度
90%〜95% (4O'C±2°C时)
盐 雾
5%NaCl雾气中96h
密封性
头座配合0. 5m水深0. 5h不渗水（防雨淋）
振 动
10〜2000Hz, 147m/s2,瞬断Wlus
冲 击
加速度峰值490m/s2,瞬断Wlus
抗拉力
》500N
机械寿命
>500 次
绝缘电阻
常态下，500MQ
推荐材料
接触件铜合金镀金
基体硬度
维氏(HV).17O (布氏(HB) 5=160)
接触电阻
<20mQ
<7. 5m Q
锁定方式
卡口锁定
3标准技术参数
技术参数特性表是对采购设备的基础技术参数要求，卖方应对技术参数特性表中标准参数值进行响 应。配电自动化馈线终端（FTU）技术参数特性见表12。
表12馈线终端（FTU）标准技术参数表
序号
参数名称
单位
标准参数值
—・
'三遥”馈线终端

1
结构型式

箱式或罩式
2
电压输入标称值
V
AC220V
3
电流输入标称值
A
5A/1A
4
工作电源
/
AC220V,双路
5
开关测控容量
/
1. 遥测：采集2个线电压，采集A、C相、零序（或B相）3个电流量；
2. 遥信：不少于2个，包括开关位置、未储能位置：
3. 遥控：1路（合闸/分闸）。
6
电压测量精度
/
<0.5% (0.5 级)
7
电流测量精度
/
<0.5% (W1.2In)、5P10 (WlOIn)
8
有功功率、无功功率精度
/
《1% (1级)
9
遥信电源
V
DC24V/48V自适应
10
遥信分辨率
ms
W5
11
软件防抖动时间
/
10〜1000ms可设
12
交流电流网路过载能力
/
1.2In,连续工作；20 In, Is
13
交流电压回路过栽能力
/
1.2 Un,连续工作
14
守时精度
/
每24小时误差应不大于2s
15
控制输出
触点容虽
/
交流 250V/5A、直流 80V/2A 或直流 110/0. 5A 纯电阻负载
触点寿命
次
通、断＞105
16
通信接口
RS232
个
32
RJ45以太网络
个
>2
17
通信协议
/
DL/T 634标准的101或101通信规约
18
无线通信 模块
通信制式
/
GPRS
通信接口
/
至少2路RS232串行接口, 9600bit/s;或1个10/100M全双工以太网接口。
基本功能
/
端口数据监视功能、网路中断自动重连功能等
安装方式
/
独立安装于箱体内（箱式）、嵌入式安装（罩式）
接口的插拔寿命
/
N500 次
工作电源
V
DC 12"24V宽电压输入，正负偏差20%
19
终端功耗
/
• 核心单元正常运行直流功耗^10W （不含通信模块和电源管理模块）：
• 整机运行功耗W30VA （不含通信模块和后备电源）。
20
配套电源
电源管理模块要 求
/
长期稳定输出N50W,短时输出N300W/15S
通信电源要求
/
额定DC24V,长期稳定输出＞15W,瞬时输出^20W/50ms
配套操作机构电 源要求
/
分/合闸/储能额定电源DC24V,短时输出》24V/10A、持续时间A15s
21
后备电源方式
/
A：免维护阀控铅酸蓄电池
额定电压DC24V,单节电池不小于lOAh,使用寿命33年，保证完成“分- 合-分”操作并维持配电终端及通信模块至少运行4小时。
B：超级电容
应保证分闸操作1次，并维持配电终端及通信模块至少运行15分钟，超级电
序号
参数名称
单位
标准参数值

容使用寿命36年。
22
安装方式
/
杆/塔挂式安装
23
接口方式
/
航空接插件
24
平均无故障工作时间
h
N50000
二
'二遥”标准型馈线终端

1
型式

箱式或罩式
2
电压输入标称值
V
AC220V
3
电流输入标称值
A
5A/1A
4
工作电源
/
AC220V
5
开关测控容量
/
1. 遥测：采集2个线电压，采集A、B（或零序）、C相3个电流量：
2. 遥信：不少于2个；
6
电压测量精度
/
W0.5% (0.5 级)
7
电流测最精度
/
《0.5% (W1.2In)、5P10 (WlOIn)
8
有功、无功功率精度
/
Wl% (1 级)
9
遥信电源
V
DC24V/48V自适应
10
遥信分辨率
ms
W5
11
软件防抖动时间
/
10〜1000ms可设
12
交流电流回路过载能力
/
1.2In,连续工作；20 In, Is
13
交流电压回路过载能力
/
1.2 Un,连续工作
14
守时精度
/
何24小时误差应不大于2s
15
通信接LI
RS232
个
-1
RJ45以太网络
个
Ml
16
通信协议
/
DL/T 634标准的101或104通信规约
17
终端功耗
VA
1. 核心单元直流功耗W10W （不含通信模块和电源管理模块）：
2. 整机功耗W20VA （不含通信模块和后备电源）：
18
配套电源
电源管理模块要 求
/
K期稳定输出N30W；
通信电源要求
/
额定DC24V,长期稳定输出＞3W,瞬时输出A5W、持续时间＞50ms
19
后备电源
阀控铅酸落电池
/
免维护阀控铅酸蓄电池
额定电压DC24V,单节电池不小于2Ah,使用寿命＞3年，维持配电终端及 通信模块至少运行30分钟。
超级电容
/
5：超级电容
维持配电终端及通信模块至少运行2分钟，超级电容使用寿命N6年。
20
安装方式
/
杆/塔挂式安装
21
接口方式
/
航空接插件
22
平均无故障工作时间
h
250000
二
'二遥”动作型馈线终端

1
型式

箱式或罩式
2
电压输入标称值
V
AC220V
3
电流输入标称值
A
5A/1A
4
工作电源
/
AC220V
5
开关测控容量
/
1 遥测：采集1个线电压，采集A、C相、零序（或B相）3个电流量：
2 遥信：不少于2个，包括升关位置，：
3 就地控制：1路分闸。
6
电压测量精度
/
<0.5% (0.5 级)
7
电流测量精度
/
W0.5% (W1.2In)、5P10 (WIOIn)
8
遥信电源
V
DC24V/48V自适应
9
遥信分辨率
ms
<5

序号
参数名称
单位
标准参数值
10
软件防抖动时间
/
10〜1000ms可设
11
交流电流回路过载能力
/
1.2In,连续工作；20 In, Is
12
交流电压回路过栽能力
/
1.2 Un,连续工作
13
守时精度
/
每24小时误差应不大于2s
14
控制输出
触点容量
/
交流 250V/5A.直流 80V/2A 或直流 110/0. 5A 纯电阻负载
触点寿命
次
通、断＞105
15
最小故障检测及出口时间
/
W60ms
16
通信接口
RS232
个

RJ45以太网络
个
N1
17
通信协议
/
DL/T 634标准的101或104通信规约
18
无线通信模 块
通信制式

GPRS
通信接口
至少2路RS232串行接口，9600bit/s;或1个10/100M全双工以太网接口。
基本功能
端口数据监视功能、网路中断自动重连功能等
安装方式
独立安装于箱体（箱式）、嵌入式安装（罩式）
接口的插拔 寿命
>500 次
工作电源
DC12'24V宽电压输入，正负偏差20%
19
终端功耗
VA
1. 核心单元正常运行直流功耗W10W （不含通信模块和电源管理模块）；
2. 整机运行功耗W25VA （不含通信模块和后备电源）：
20
配套电源
电源管理模块要 求
/
长期稳定输出》30W,
逋信电源要求
/
额定DC24V,长期稳定输出＞15W,瞬时输出＞20W、持续时间＞50ms
操作电源要求
/
分闸额定电压DC24V,瞬时输出324V/10A、持续时间＞ 100ms：
21
后备电源方式
/
A：免维护阀控铅酸蓄电池
额定电压DC24V,单节电池不小于2Ah,使用寿命＞3年，保证维持配电终 端及通信模块至少运行30分钟。
B：超级电容
应保证维持配电终端及通信模块至少运行2分钟，超级电容使用寿命N6年.
22
通信设备
个
集成无线通信模块。
无线通信模块支持SNTP对时、端口数据监视功能、网路中断日动重连功能等。
23
安装方式
/
杆/塔挂式安装
24
接口方式
/
航空接插件
25
平均无故障工作时间
h
250000
4环境条件表馈线终端（FTU）必须符合C3级别要求。工作场所环境温度和湿度分级见表13。 表13工作场所环境温度和湿度分级
级别
环境温度
湿
度
使用场所
范围°C
最大变化率
°C / min
相对湿度
%
最大绝对湿 度 g/m3
C1
—5— 45
0.5
5〜95
29
非推荐
C2
-25 〜+ 55
0.5
10 〜100
29
室内
C3
-40〜■ 70
1.0
10 〜100
35
遮蔽场所、户外
CX
特定（根据需要由用户和制造商协商确定）
5试验 5.1试验要求
5. 1. 1卖方提供的每一套设备出厂之前都按相关规范要求进行出厂试验，试验报告应随产品提供。
5. 1.2卖方供货前提供对应型号设备合格型式试验报告。
5.1. 3卖方供货前提供对应型号设备专项检测报告。
5.2出厂试验
出场试验项目包括：
5. 2. 1外观试验5. 2. 2功能试验
5. 2. 3性能试验5. 2.4绝缘性能试验
5.3型式试验5. 3. 1外观试验
5. 3.2基本功能试验5. 3. 3主要性能试验
5. 3. 4绝缘性能试验5. 3. 5低温试验
5. 3.6高温试验5. 3. 7电磁兼容性试骑
5. 3. 8电源影响试验5. 3. 9机械性能试验
5. 3. 10连续通电试验5.4专项检测
卖方按买方要求将产品送到具备国家认证认可资质的实验室进行专项检测，并提供专项检测报告。
5.5调试
卖方应负责完成供货产品与上级主站的调试，经项目单位确认合格后方可使用。
附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录）

内部结构件
安装轴侧图
（后立柱安装面）
2.5
正视图
移除内旋转门图A-1箱式馈线终端无线通讯模块安装示意图
图A-2馈线终端光纤通信箱与终端主体连接电缆示意图图A-2中以太网航空接插件管脚定义参见表A-lo
表A-1以太网航空插件管脚电气定义
引脚号
标记
标记说明
备注
1
V+
V+
通信电源正
2
——
——

3
V-
V-
通信电源负
4
——
RJ45 座
RJ45 接口

图A-3罩式馈线终端无线通信模块安装示意图

O

符号
插合端直径
03.5图A-4 4芯航空插座孔位图（从插座结合面看）
2.5左视图
图A-5 4芯航空插座外形尺寸图

图A-64芯航空插座开孔尺寸图图A-7 4芯航空插头外形尺寸图

目录1规范性引用文件1
2技术要求13标准技术参数 10
4环境条件表125试验13
附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录）14附录B馈线终端接口定义（规范性附录） 28
涂红色标识漆

主键槽

插合端直径
符号
中3
©
8com0
8一咨0
左视图
图A-76芯防开路航空插座孔位图（从插座结合面看）

图A-86芯防开路航空插座外形尺寸图

图A-9 6芯防开路航空插座开孔尺寸图

图A-16芯防开路航空插头外形尺寸图

左视图
图A-1110芯航空插座孔位图（从插座结合面看）
插合端宜径
符号
02
0
中 1.59

主视图
图A-1210芯航空插座外形尺寸图
图 A-1310芯航空插座开孔尺寸图

(77)

mlricu0
岩寸0

图A-1410芯航空插头外形尺寸图

插合端宜径
符号
⑴1.5
◎
主视图
图A-15以太网航空插座孔位图

图A-16以太网航空插座外形尺寸图
图A-17以太网航空插座安装尺寸图(63)

插合端直径
符号
<1)2
O
0363-03,5(
A / 沉孔06X90°
图 A-2O 5
cnvcuhl
- 粕0 一 ACUICUI0 T
J 一
CUI0
图A-19 5芯航空插座孔位图（从插座结合面看）
插合端直径
符号
中2
O
51
图A-21 5芯航空插头外形尺寸图
图A-22 26芯航空插座孔位图（从插座结合面看）
24,5,48『
69'x8lnw
6VX0 罢

图A-2326芯航空插座外形尺寸图
35图A-24 26芯航空插头外形尺寸图

配电自动化馈线终端（FTU）技术规范

1规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本适用于本文件。
电磁兼容试验和测剧技术抗扰度试验总论
静电放电抗扰度试验
射频电磁场辐射抗扰度试验 浪涌（冲击）抗扰度试验 电快速瞬变脉冲群抗扰度试验 工频磁场的抗扰度试验 阻尼振荡磁场的抗扰度试验 电压暂降、短时中断和电压变化抗扰度试验
远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性 高压开关设备和控制设备标准的共用技术要求继电保护和安全自动装置技术规程
外壳防护等级（IP）远动终端设备
电子设备用机电件基本试验规程及测量方法电子设备机械结构
低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备一动力配电网
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T
GB/T17626. 1 17626. 2 17626.3 17626. 4 17626.5 17626.8 17626. 10 17626. 11 15153. 1 11022 14285 4208 13729 5096 19520
GB 7251. 5用电缆分线箱（CDCs）的特殊要求
637-1997阀控式密封铅酸蓄电池订货技术条件721配电网自动化系统远方终端
634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的
DL/T
DL/T
DL/T
DL/TIEC60870-5-101 网络访问
DL/T 814
Q/GDW
Q/GDW
Q/GDW
Q/GDW382
513514
625配电自动化系统功能规范
配电自动化技术导则配电自动化主站系统功能规范
配电自动化终端/子站功能规范配电自动化建设与改造标准化设计技术规定
2技术要求2.1概述
馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。
箱式馈线终端安装在配电网馈线回路的柱上等处的舵电终端，外箱为箱式，按照功能分为箱式“三遥”终端和箱

附录B馈线终端接口定义（规范性附录）附B. 1 “三遥” FTU电气接口定义及接线要求
表B-1 “三遥” FTU电气接口定义及接线要求
电源输入及电压接口（JD）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示（图示大小尽量一致）
1
ITVa
AB线电压TV :次侧电 压（对应A相）
RVVP1.5mm2

/
2
2TVc
CB线电压TV -次侧电 斥（对应C相）
RVVPI.5mm2

3
ITVb
AB线电压TV二次侧电 压（对应B相）
RVVPI.5mn】2
可短接
4
2TVb
CB线电压TV二次侧电 压（对应B相）
RV VP 1.5mm2
表B-I续
电流输入接口（1D）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
la
A相电流
RVV2.5mn】2

/O^\
\®^/
2
lb
B相电流
RVV2.5mm2
可选
3
Ic
C相电流
RVV2.5mm2

4
In
相电流公共端
RVV2.5mm2

5
10
零序电流
RVV2.5mn】2

6
lOcorn
零序电流公共端
RVV2.5mn】2

表B-I续
控制、信号接口（CD）引脚定义及接线要求（配弹簧机构开关）
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVP 1.0mm2

2
FW
分位
RVVPi.Omm2
可选
* p
®(D
\® ®
3
CN-
储能CN-
RVVP1.5mm2

4
CN+
储能CN+
RVVP1.5mm2

5
WCN
未储能位
RVVPl.Omin2

6
YXCOM
遥信公共端
RVVPI.Omin2

7
HZ-
合闸输出-
RVVP 1.5mm2

8
HZ+
合闸输出+
RVVPi.5mm2

9
FZ-
分闸输出・
RVVP1.5mm2

10
FZ+
分闸输出+
RVVP 1.5mm2

表B-1续
控制、信号接口（CD）引脚定义及接线要求（配永磁机构开关）
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVP 1.0mm2

2
FW
分位
RVVPl.Omm2
可选
3
—
—
RVVP 1.5mm2

4
—
—
RVVP 1.5mm2

5
YXDY
遥信电源
RVVPl.Omm2
可选

③
6
YXCOM
遥信公共端
RVVPl.Omm2

7
HZ-
合闸输出-
RVVP 1.5mm2

\@@7
8
HZ+
合闸输出+
RVVP1.5mm2

9
FZ-
分闸输出-
RVVP1.5mm2

10
FZ+
分闸输出+
RVVPi.5mm2

表B-1续
控制、信号接I」（CD）引脚定义及接线要求（配电磁机构开关VSP5）
引脚号
标记
标记说明
电缆规格
备注
图示
I
HW
合位
RVVPl.Omm2

2
—
—
RVVPl.Omm2

3
—
—
RVVPl.5mm2

4
—
—
RVVP 1.5mm2

5
—
——
RVVPl.Omm2

③
6
YXCOM
遥信公共端
RVVPl.Omm2

7
HZ-
合闸输出・
RVVPl.5min2

\®@7
8
HZ+
合闸输出+
RVVP 1.5mm2

9
—
—
RVVP 1.5mm2

10
—
—
RVVPi.5mm2

表B-2 “二遥”标准型FTU电气接口机接线要求
电源输入及电压接口（JD）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
ITVa
AB线电压TV二次侧电 压（对应A相）
RVVP 1.5mm2

2
2TVc
CB线电压TV二次侧电 压（对应C相）
RVVP1.5mm2

3
ITVb
AB线电压TV二次侧电 压（对应B相）
RVVP1.5mm2
可短接
4
2TVb
CB线电压TV二次侧电 压（对应B相）
RVVP1.5mm2
表B-2续
电流输入接口 （ID）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
la
A相电流
RVV2.5mm2

\^©7
2
lb
B相电流
RVV2.5mm2
可选
3
Ic
C相电流
RVV2.5mm2

4
In
相电流公共端
RVV2.5mn】2

5
10
零序电流
RVV2.5mn)2

6
lOcom
零序电流公共端
RVV2.5mm2

表B-2续
控制、信号接口（CD）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVPI.Omm2

2
FW
分位
RVVP 1.0mm2
可选
3
—
—
RVVP1.5mm2

4
—

RVVP1.5mm2

5
—
—
RVVPI.Omm2

③ ®
6
YXCOM
遥信公共端
RVVPI.Omm2

7
—
—
RVVP1.5min2

\®@7
8
—
—
RVVP1.5mm2

9
—
—
RVVP 1.5mm2

10
—
—
RVVPI.5mm2

表B-3 “二遥”动作型FTU电气接口定义及接线要求
电源输入及电压接口（JD）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
ITVa
AB线电压TV ~次侧电 压（对应A相）
RVVP 1.5mm2

/
2
2TVc
CB线电压TV二次侧电 压（对应C相）
RV VP 1.5mm2

3
ITVb
AB线电压TV二次侧电 压（对应B相）
RV VP 1.5mm2
可短接
4
2TVb
CB线电压TV -次侧电 压（对应B相）
RVVP1.5mm2
表B-3续
电流输入接口 （ID）引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
ia
A相电流
RVV2.5mm2

a a
\®^/
2
lb
B相电流
RVV2.5mrn2
可选
3
Ic
C相电流
RVV2.5mm2

4
In
相电流公共端
RVV2.5mn】2

5
10
零序电流
RVV2.5mn】2

6
lOcom
零序电流公共端
RVV2.5mm2

表B-3续
控制、信号接口（CD）引脚定义及接线要求（配弹簧机构升关）
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVPLOmm2

2
FW
分位
RV VP 1.0mm2
可选
3
CN-
储能CN-
RVVP1.5mm2

4
CN+
储能CN+
RVVPi.5mm2

5
WCN
未储能位
RV VP 1.0mm2

③
6
YXCOM
遥信公共端
RVVPLOmm2

7
HZ-
合闸输出・
RVVP1.5mm2

\®
8
HZ+
合闸输出+
RV VP 1.5mm2

9
FZ-
分闸输出-
RVVP1.5mm2

10
FZ+
分闸输出+
RVVP 1.5mm2

表B-3续
控制、信号接口（CD）引脚定义及接线要求（配永磁机构开关）
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVPl.Omm2

2
FW
分位
RVVPl.Omm2
可选

3
—
——
RV VP 1.5mm2

/⑤⑥、
4
—
—
RV VP 1.5mm2

/④⑦、
/V\|
5
YXDY
遥信电源
RVVPl.Omm2
可选
6
YXCOM
遥信公共端
RVVPl.Omm2

7
HZ-
合闸输出-
RV VP 1.5mm2

\（2）（9）/
8
HZ+
合闸输出+
RVVPI.5mm2

\ (T)/
9
FZ-
分闸输出-
RVVP1.5mm2

10
FZ+
分闸输出+
RV VP 1.5mm2

表B-3续
控制、信号接日（CD）引脚定义及接线要求（配电磁机构开关VSP5）
引脚号
标记
标记说明
电缆规格
备注
图示
1
HW
合位
RVVPl.Omm2

2
—
—
RVVPl.Omm2

3
—
—
RV VP 1.5mm2

4
—
—
RV VP 1.5mm2

/④ ⑦*
5
—
——
RVVPl.Omm2

③ ⑧
6
YXCOM
遥信公共端
RVVPl.Omm2

7
HZ-
合闸输出・
RV VP 1.5mm2

\（2）（9）/
8
HZ+
合闸输出+
RVVP1.5mm2

\ (T) ^d) z
9
—
—
RV VP 1.5mm2

10
—
—
RVVPi.5mm2

开关侧连接 器引脚
配弹簧机构升关
配永磁机构开美
配电磁机构开关
标记
标记说明
标记
标记说明
标记
标记说明
1
CN-
储能-
一一
—
—
一-
2
CN+
储能+
一一
—
—
一-
3
HZ-
合闸-
W7-
合闸-/线圈-
W7-
合闸-
4
HZ+
合闸+
HZ+
合闸+/线圈+
HZ+
合闸+
5
FZ-
分闸-
FZ-
分闸-
—
―
6
FZ+
分闸+
FZ+
分闸+
一一
—
7
la
A相电流
la
A相电流
la
A相电流
8
lb
B相电流
lb
B相电流
lb
B相电流
9
Ic
C相电流
Ic
C相电流
Ic
C相电流
10
In
相电流公共端
In
相电流公共端
In
相电流公共端
11
10
零序电流
10
零序电流
10
零序电流
12
lOcom
零序电流公共端
lOcom
零序电流公共端
lOcom
零序电流公共端
13
—
—
一一
—
—
一-
14
一一
—
—
—
—
一-
15
—
—
一一
—
—
一-
16
—
—
一一
—
—
一-
17
PT- （可选）
内置BT-
YXDY （可选）
遥信电源-
—
一-
18
PT+ （可选）
内置IT+
一一
—
—
一-
19
YXCOM
遥信公共端
YXCOM
遥信公共端
YXCOM
遥信公共端
20
HW
合位
HW
合位
UW
合位
21
FW（可选）
分位
FW
分位
FW（可选）
分位
22
WCN
未储能位
一一
—
—
一-
23
—
—
一一
—
—
一-
24
—
—
一一
—
—
一-
25
—
—
一一
—
—
一-
26
—
—
一一
—
—
一-
表B-4无线通信接II定义及接线要求
罩式结构无线通信接口定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
24-
工作电源负

—/、J
2
TXD
串口发

3
RXD
串口收

4
NC
预留

5
GND
串曰公共端

6
24+
工作电源正

7
NC
预留

8
NC
预留

9
NC
预留

表B-4续
箱式FTU无线通信接口定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
1
GND
串口公共端

1

2
NC
串口发

2
3
RXD
串口收

4
TXD
预留

3
5
24V+
工作电源正

—
4
6
24V-
工作电源负

5
6
附B. 5以太网通信接口航空插座定义及接线要求
以太网通信、EPO、电源接口引脚定义及接线要求
引脚号
标记
标记说明
电缆规格
备注
图示
A
24+
V+
RWP1. 5mm2
三芯电 源线
/ \
B
—
—
—
C
24-
V-
RVVP1. 5mm2
1
RJ45-1-1
网口1发信号+
橙白
RJ45 接 口（双网 II复用 型）
2
RJ45-1-2
网口 1发信号-
橙
3
RJ45-1-3
网口1收信号+
绿白
4
RJ45-2-1
网口2发信号+
蓝
5
RJ45-2-2
网口 2发信号-
蓝白

6
RJ45-1-6
网口 1收信号-
绿
7
RJ45-2-3
网口 2收信号+
棕白
8
RJ45-2-6
网LI 2收信号-
棕

式“二遥”终端。
罩式馈线终端
安装在配电网馈线回路的柱上等处的配电终端，外箱为罩式，按照功能分为罩式“三遥”终端和罩 式“二遥”终端。
2.2 FTU总体技术要求电源要求
2. 2. 1. 1供电电源要求
