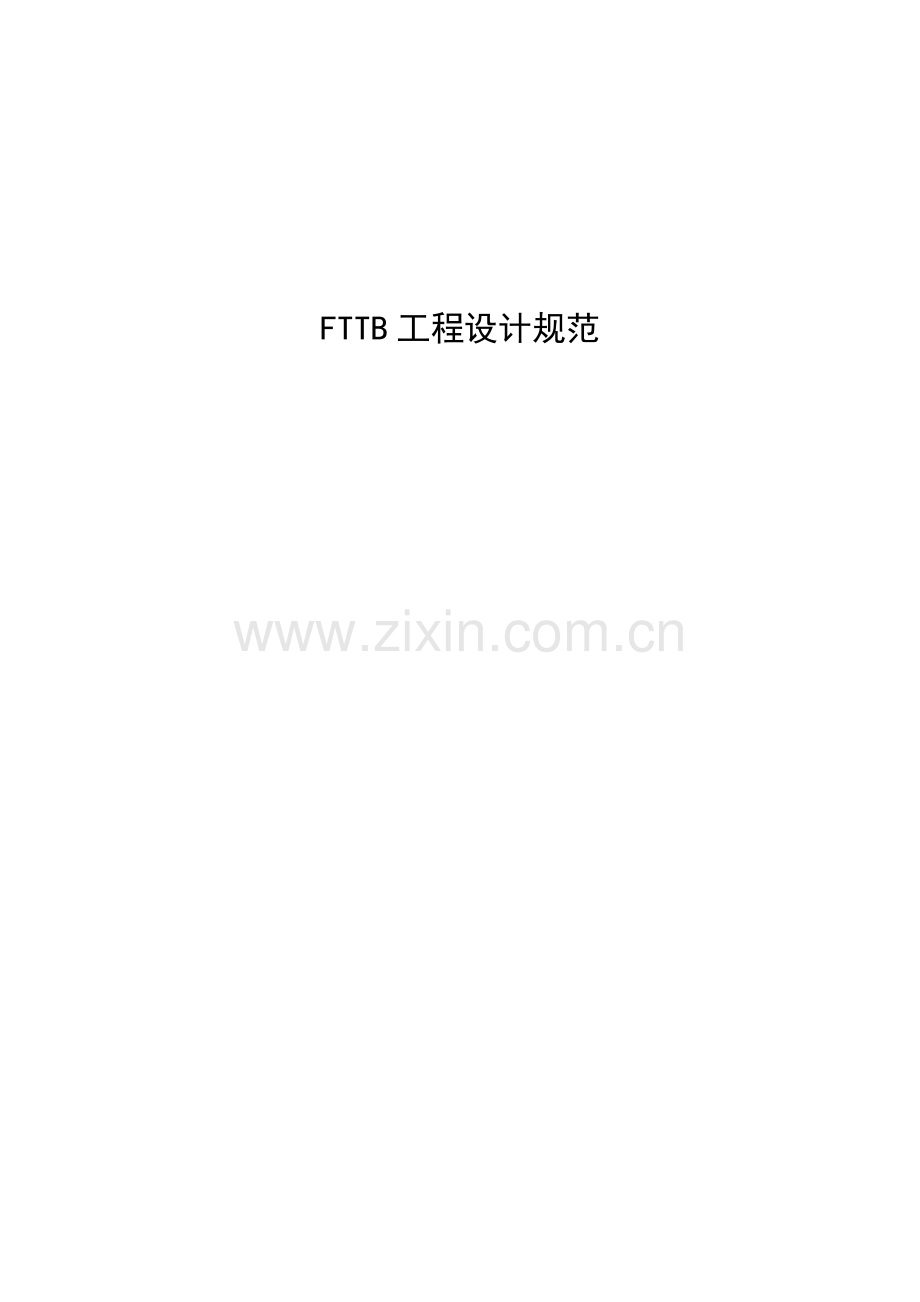

FTTB工程设计规范.docx_第1页
第1页 / 共54页
本文档共54页,全文阅读请下载到手机保存,查看更方便
资源描述
FTTB工程设计规范 前 言 目 次 1 总 则 1 2 引用标准 2 3 术语和符号 3 4 FTTB系统架构 5 4.1 网络结构………………………………………………………………………………………. 5 4.2 网络连接………………………………………………………………………………………. 6 4.3 PON系统内带宽分配………………………………………………………………………… 7 4.4 PON系统覆盖范畴的测算………………………………………………………………….. 10 4.5 网元设置……………………………………………………………………………………... 11 4.6 PON系统的保护…………………………………………………………………………….. 11 5 EPON设备配置要求 14 5.1 业务承载能力……………………………………………………………………………….. 14 5.2 ONU设备形状………………………………………………………………………………. 14 5.3 设备接口要求……………………………………………………………………………….. 15 5.4 业务承载方式和性能指标要求…………………………………………………………….. 16 5.5 功能要求…………………………………………………………………………………….. 18 5.6 FTTB系统运行环境要求…………………………………………………………………… 22 5.7 电源要求…………………………………………………………………………………….. 22 5.8 电气安全要求……………………………………………………………………………….. 23 6 网管功能要求和系统设计 24 6.1 EPON网元治理功能要求…………………………………………………………………… 24 6.2 EMS网管功能要求…………………………………………………………………………. 24 6.3 网管系统设计……………………………………………………………………………….. 27 7 网络资源配置 28 7.1 VLAN划分原则…………………………………………………………………………….. 28 7.2 IP地址规划原则……………………………………………………………………………. 28 7.3 用户认证方式………………………………………………………………………………. 29 7.4 IAD用户的编号……………………………………………………………………………. 29 7.5 QoS实现方式………………………………………………………………………………. 29 8 ODN设计 31 8.1 ODN结构…………………………………………………………………………………… 31 8.2 无源光器件选用……………………………………………………………………………. 32 8.3 光纤光缆选用及安装要求…………………………………………………………………. 33 8.4 ODN传输指标的设计……………………………………………………………………… 34 9 引入线子系统 36 9.1 系统设计…………………………………………………………………………………….. 36 9.2 系统指标…………………………………………………………………………………….. 37 9.3 楼宇机柜(箱)…………………………………………………………………………….. 37 10 设备安装和布线设计 39 10.1 工艺要求和设备布置……………………………………………………………………….. 39 10.2 布线要求…………………………………………………………………………………….. 40 10.3 供电与接地………………………………………………………………………………….. 41 附录A 用词说明 43 附录B 规范工程图纸的附件 44 1 1 总 则 1.0.1 本规范适用于中国电信采用EPON技术实现光纤到楼(FTTB),并通过内置用户网络设备(IAD、LAN交换机/DSLAM等)的MDU或MTU型ONU提供综合业务接入的新建工程。对改建、扩建或采用其他接入技术提供综合业务接入的工程,也可参照执行。 1.0.2 ODN设计应统筹考虑,网络应具有安全性、灵活性,应与通信业务的发展相适应,并考虑向光纤到户/办公室(FTTH/O)的演进,做到适度超前建设。 1.0.3 工程设计中采用的电信设备应取得工业和信息化部(原信息产业部)电信设备入网许可证或通过中国电信入网测试。 1.0.4 在我国抗震设防烈度7烈度以上(含7烈度)地区公用电信网中使用的主要设备,应取得工业和信息化部(原信息产业部)电信设备抗震性能检测合格证,未取得通信设备抗震性能合格证的不得在工程中使用。 1.0.5 工程设计必须考虑集团的通信发展和技术经济策略,同时应充分考虑突发灾害情形下的通信安全及施工保护的方便。 1.0.6 工程设计应考虑节能减排,在相同技术性能的条件下选用低能耗产品。 1.0.7 在网络建设的同时应同时考虑建立相应的资源治理系统和网络治理系统。 1.0.8 本规范未涉及到的部分,可参照YD/T5138-2005《有线接入网设备安装工程设计规范》和现行相关工程设计规范。 1.0.9 在执行本规范与国家规定有矛盾时,应以国家规定为准。如执行本规范个别条文有困难时,在设计中提出充分理由并经主管部门审批。 2 引用标准 YD/T 1619-2007 宽带光接入网总貌 YD/T 1636-2007 光纤到户(FTTH)体系结构和总体要求 YD/T 1475-2006 接入网技术要求——基于以太网方式的无源光网络(EPON) GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范 YD/T 926.1-2001 大楼通信综合布线系统 第1部分:总规范 YD/T 926.2-2001 大楼通信综合布线系统 第2部分:综合布线用电缆、光缆技术要求 YD/T 926.3-2001 大楼通信综合布线系统 第3部分:综合布线用连接硬件技术要求 YD/T 1314-2004 宽带数据通信用综合配线箱 中国电信[2007]741号文件 中国电信光纤到户(FTTH)工程设计规范(暂行) 中国电信企业规范 中国电信EPON设备技术要求(V2.1) 中国电信[2007]893号文件 中国电信宽带接入发展指导意见 中国电信[2008]97号文 中国电信光进铜退实施工作指导意见 中国电信[2006]104号文 中国电信集团IP城域网优化改造指导意见 中国电信[2006]124号文 中国电信软交换网络设计、施工及验收规范(暂行) 中国电信运维[2004]93号文 中国电信集团公司总配线架宽带应用技术要求 50 3 术语和符号 英文缩写 英文名称 中文名称 ATM Asynchronous Transfer Mode 异步转移模式 BAC Border Access Controller 边缘接入控制设备 BRAS Broadband Remote Access Server 宽带远程接入服务器 CATV Community Antenna Television 有线电视 CPN Customer Premises Network 用户驻地网 DBA Dynamic Bandwidth Allocation 动态宽带分配 DDN Digital Data Network 数字数据网 DHCP Dynamic Host Configuration Protocol 动态主机分配协议 DP Distribution Point 分配点 DSL Digital Subscriber Line 数字用户线 DSLAM DSL Access Multiplexer 数字用户线接入复用器 EMS Element Management System 网元治理系统 EPON Ethernet Passive Optical Network 以太网无源光网络 FP Flexible Point 灵活点 FR Frame Relay 帧中继 FTTB Fiber to the Building 光纤到大楼 FTTC Fiber to the Curb 光纤到路边 FTTH Fiber to the Home 光纤到户 FTTN Fiber to the Node 光纤到接入点 FTTO Fiber to the Office 光纤到办公室 IAD Integrated Access Device 综合接入设备 IDC Insulation Displacement Connection 绝缘压穿连接 IGMP Internet Group Management Protocol Internet组治理协议 IP Internet Protocol 互联网协议 IPTV Internet Protocol Tele Vision 网络电视 LAN Local Area Network 局域网 LLID Logical Link Identifier 逻辑链路标识 MDU Multi-Dwelling Unit 多住户单元 MOS Mean Opinion Score 平均评定得分 MPLS Multi-Protocol Label Switching 多协议标签交换 MTU Multi-Tenant Unit 多商户单元 OAM Operation, Administration &Maintenance 操作、治理和保护 OBD Optical Branding Device 光分路器 ODF Optical Fiber Distribution Frame 光配线架 ODN Optical Distribution Network 光分配网络 OLT Optical Line Terminal 光线路终端 ONU Optical Network Unit 光网络单元 OSI Open System Interconnection 开放系统互联 PE Provider Edge 运营商边缘路由器 PON Passive Optical Network 无源光网络 POTS Plain Old Telephone Service 传统电话业务 PPPoE Point-to-Point Protocol over Ethernet 基于以太网的点对点协议 PSQM Perceptual Speech Quality Measurement 话音感知质量测量法 PWE3 Pseudo Wire Emulation Edge-to-Edge 边缘到边缘的伪线仿真 QoS Quality of Service 服务质量 RF Radio Frequency 射频 SDH Synchronous Digital Hierarchy 同步数字体系 SNMP Simple Network Management Protocol 简单网络治理协议 SNI Service Node Interface 业务节点接口 SR Service Router 业务路由器 TDM Time Division Multiplex 时分复用 UPT Unshielded Twisted Pair 非屏蔽对绞线 UNI User Network Interface 用户网络接口 VLAN Virtual Local Area Network 虚拟局域网 VOIP Voice Over Internet Protocol IP语音 VPN Virtual Private Network 虚拟专用网 WDM Wavelength-Division Multiplexing 波分复用系统 4 FTTB系统架构 4.1 网络结构 4.1.1 FTTB系统结构如图4.1.1所示,由EPON子系统和引入线子系统构成。 图4.1.1 FTTB系统结构图 4.1.2 EPON子系统是一种采用点到多点结构的单纤双向光接入网子系统,由OLT、光分配网(ODN)和ONU组成,EPON网络结构如图4.1.2所示。 图4.1.2 EPON网络结构图 4.1.3 OLT应具有将承载各种业务的信号进行汇聚,按照一定的信号格式向终端用户传输、将来自终端用户的信号按照业务类型分别向各业务网传送的功能。 4.1.4 ONU应具有与OLT之间的信息互通功能、通过内置或外接用户网络接口设备(如IAD、LAN交换机或DSLAM等)的方式提供用户接入的功能。 4.1.5 ONU的用户网络设备(IAD、LAN交换机/DSLAM等)宜采用内置结构。根据接入用户类型的不同,可分为MDU型ONU和MTU型ONU。 1 MDU型ONU主要用于多个住宅用户,能提供以太网/IP业务、可以支持VoIP业务(内置IAD)或CATV 业务。按用户侧接口类型,MDU型ONU可细分为LAN接口ONU设备和DSL接口ONU设备。 1) LAN接口ONU设备应配置多个以太网接口、可选配置多个POTS接口(IAD)及1个CATV RF口。 2) DSL接口ONU设备应配置多个ADSL2+接口或VDSL2 接口、可选配置多个POTS接口(IAD)。 2 MTU型ONU主要用于多个企业用户或同一个企业内的多个个人用户,能提供以太网/IP业务和TDM业务,可以支持VoIP业务(内置IAD)。 4.1.6 基于EPON的协议分层和OSI参考模型间的关系应符合图4.1.6的要求。 图4.1.6 基于EPON的协议参考模型 4.1.7 ODN包括OLT 和ONU 之间的所有光缆、光缆接头、光纤交接设备、光分路器、光纤连接器等无源光器件组成。ODN宜采用星型结构或树型结构。 4.1.8 引入线子系统包括ONU至用户终端信息盒/箱之间的楼宇配线设备、跳线、入户电线/缆、线缆接头等组成。 4.2 网络连接 4.2.1 宽带组网宜遵守下列原则: 1 OLT 设备汇聚用户较多、上联流量超过1Gbps,可以直接上联BRAS; 2 OLT 设备汇聚用户较少、上联端口最大流量小于1Gbps,OLT可通过汇聚交换机上联BRAS。 4.2.2 MDU/MTU型设备可视为可信终端,话音业务可不经过BAC设备进入软交换网络,话音组网时宜遵守下列原则: 1 对于通过IP 城域网承载的软交换网络,OLT 设备直接上联城域网PE设备(SR/BRAS),话音业务经OLT二层汇聚后,在城域网PE设备处通过三层MPLS VPN跨域进入软交换网络; 2 对于通过专网承载的软交换网络,OLT设备可直接上联软交换专网SR,话音业务经OLT二层汇聚后,通过软交换专网SR进入软交换网络,条件不具备时OLT也可上联软交换专网SR下挂交换机。 4.2.3 OLT上行宜按照负荷分摊或热/冷备份的方式配置冗余链路;单链路上行时,特别是对于TDM专线业务,宜对上行链路通过传输自愈系统等方式实行物理层保护。 4.2.4 OLT设备网络侧接口应根据提供业务的需求配置,具体要求如下: 1 OLT提供GE/10GE/FE接口与SR/BRAS连接。 1)GE/10GE口采用光接口,一样宜用于除VOIP业务之外的以太网/IP类业务上联,业务量较大时配置多个端口; 2)FE口一样用于VOIP业务上联,视SR侧端口类型及传输方式来挑选配置光口或电口。VOIP业务上联也可以与其它业务以相同的网络侧端口上连SR/BRAS以后再进入软交换VPN。 2 OLT可提供E1、STM-1等接口与SDH/DDN/FR/ATM网络互联。 3 如需提供CATV 业务,可在OLT侧外置WDM 模块及CATV接口。 4.3 PON系统内带宽分配 4.3.1 PON系统内带宽分配应符合下列原则。 1 结合经营策略和业务性质,为不同客户群、不同业务分配相应的带宽。 2 充分利用PON系统的DBA性能,应保证PON系统内不同性质用户的基本可用带宽,专线接入用户和高优先级业务的带宽要优先保证,同时应对用户的最大可用带宽进行限速。 3 每个PON系统的规划带宽不能超出PON系统的可用带宽,应考虑一定的冗余,合理规划每个PON系统带的用户数。 4 对于IPTV组播业务,宜将MDU设置为组播复制点。 4.3.2 业务参考模型应考虑到近、中期业务需求。高、中低速场景参考模型不宜低于下列要求。 1 高速率场景为客户提供的主要业务、各业务所占带宽和并发比如表4.3.2-1所示。 1)每户按1路高清+2路标清IPTV+高速上网+2路IP话音业务+开点播高清或标清电视业务考虑,需提供接入带宽26.2M/户。 2)每户按1路高清+2路标清IPTV+高速上网+2路IP话音业务,不开点播电视业务考虑,需提供接入带宽18.2M/户。 表4.3.2-1 高速率场景业务参考模型 业务类型 提供节目 所需带宽 并发比 标清电视 100套 100×3M=300M 100%组播 高清电视 10套 10×8M=80M 100%组播 标清点播 多个节目源 3M/路 30% 高清点播 多个节目源 8M/路 30% 高速上网 - 4M 33% IP话音 2路 200k 100% 2 中低速率场景为客户提供的主要业务、各业务所占带宽和并发比如表4.3.2-2所示。 1)每户按2路标清IPTV+高速上网+2路IP话音业务+开点播标清电视业务考虑,需提供接入带宽11.2M/户。 2)每户按2路标清IPTV+高速上网+2路IP话音业务,不开点播电视业务考虑,需提供接入带宽8.2M/户。 表4.3.2-2 中低速率场景业务参考模型 业务类型 提供节目 所需带宽 并发比 标清电视 100套 100×3M=300M 100%组播 标清点播 多个节目源 3M/路 30% 高速上网 - 2M 33% IP话音 2路 200k 100% 4.3.3 EPON系统的技术性能和可用带宽应满足表4.3.3要求。 表4.3.3 EPON系统的技术性能和可用带宽 技术 EPON 技术标准 IEEE 802.3ah 线路速率 (Mbit/s) 下行 1250 上行 1250 线路编码 8B/10B 线路编码效率 80% PON MAC/TC层效率 ~98% 可用带宽 (Mbit/s) 下行 980 上行 950 4.3.4 PON系统内带宽(B)按式4.3.4测算。 式4.3.4 1 业务分配带宽和并发比按表4.3.2-1和表4.3.2-2取值; 2 考虑网络发展能力,所有宽带用户高速上网和IPTV业务用户比率均按100%考虑;点播用户比例根据实际情形考虑,其中标清点播和高清点播用户按各占50%考虑。 4.3.5 单个PON系统可容纳的宽带用户数可按如下原则考虑: 1 高速率场景下,每户1路高清IPTV+2路标清IPTV+4M高速上网+2路IP话音业务+可选1路高清或标清点播业务,根据点播业务用户比率不同,单个PON系统可容纳的宽带用户数如表4.3.5; 2 中低速率场景下,每户2路标清IPTV+2M高速上网+2路IP话音业务+可选1路标清点播业务,根据点播业务用户比率不同,单个PON系统可容纳的宽带用户数如表4.3.5。 3 系统设计时可根据实际业务模型考虑单个PON系统可容纳的宽带用户数,但同时需考虑业务扩展时ODN网络的扩展和演进能力。 表4.3.5 单个PON系统可容纳的宽带用户数 点播用户 比率 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 高速率场景 400 360 320 300 280 260 240 220 210 200 190 中低速率场景 790 720 650 600 560 520 490 460 430 410 390 4.4 PON系统覆盖范畴的测算 4.4.1 EPON子系统的覆盖范畴( OLT至ONU的传输距离)可按式4.4.1进行测算。 式4.4.1 其中: P:OLT的PON口和ONU的R-S点之间答应衰耗,dB;对1000BASE-PX20光模块,OLT和ONU的R-S点之间最大答应衰耗取最差值为25dB。规划时应根据当时的设备实际技术水平情形取值。 IL:光分路器的插入损耗,dB;参照表4.4.1取值。 表4.4.1 光分路器插入损耗典型值(平均分光,不含连接器损耗) 规格 典型插入损耗(dB) 1×2 3.6 1×4 7.2 1×8 10.5 1×16 14.0 1×32 17.0 Mc:线路保护余量,当传输距离≤5km时, 光纤富余度不少于1 dB; 当传输距离≤10km时,光纤富余度不少于2 dB; 当传输距离>10km时,光纤富余度不少于3dB; Ac:表示单个活接头的损耗,取0.5dB/个; n:OLT的PON口和ONU之间活接头的数量,个;根据实数量运算。 Af:表示光纤线路衰减系数(含固定接头损耗),上行(1310nm)取0.38dB/km、光纤带光纤取0.4dB/km,下行(1490nm)取0.26dB/km,光纤带光纤取0.28dB/km; 4.4.2 分别运算OLT的PON口至ONU之间上行和下行的传输距离,取最差值为PON口至ONU之间的最大覆盖距离。如需要开放CATV业务,应考虑CATV传输系统S-R间答应衰耗和增加波复用器引入衰减对传输距离制约的因素。 4.5 网元设置 4.5.1 OLT的设置应符合下列要求: 1 OLT宜设置在现有机楼节点,也可以设置在现有的重要接入点。 2 OLT设备与接入光缆ODF宜在同一机房,避免中间光缆跳接。 4.5.2 ONU的设置应综合考虑用户分布、楼宇设备装机条件、入户电缆距离以及方便保护等因素,参考如下集中设置原则设置: 1 9层及以上的高层楼宇宜以单元楼为单位设置ONU,根据ONU覆盖距离可以在每个单元楼设置1个或多个ONU。 2 8层及以下的多层楼宇,ONU以覆盖最多3个单元楼为宜,宜在中间单元适当的地方设置ONU; 3 4层及以下的多层楼宇可在多个单元楼的中间适当的地方集中设置ONU; 4 当楼宇内设备安装空间有限,或楼内垂直层面线槽空间有限时,可适当减少ONU覆盖范畴。 4.5.3 容量测算和设备配置应符合以下要求: 1 OLT设备的PON口数量按照ONU规模和ODN组网方案来确定,可适当考虑一定的保护冗余。单个PON下挂的ONU数量根据各ONU的用户数结合带宽规划和ODN组网方案确定。 2 ONU的端口配置数量根据ONU的设置方式和ONU的覆盖范畴,并考虑用户入住率、实装率等因素进行估算。 3 ONU设备的宽窄带配置比根据用户属性并结合家庭网关业务的推广来进行测算。 4.6 PON系统的保护 4.6.1 PON系统的保护有“馈线光纤保护”、“OLT 保护”、“OLT+馈线光纤保护”和“全保护”四种方式。 1 馈线光纤保护 如图4.6.1-1所示,“馈线光纤保护”是在光分路器和OLT之间建立2 条不同路由的、互相备份的光纤链路,一旦主用馈线光纤发生故障,通过人工改接的方式,在备用光纤链路可用的情形下切换至备用光纤的保护方式。 图4.6.1-1 馈线光纤保护方式 2 OLT PON口保护 如图4.6.1-2所示,“OLT PON口保护”是采用配置互为备份的两个OLT PON口,一旦主用OLT PON口发生故障,自动切换至备用PON口 的保护方式。 图4.6.1-2 OLT PON口保护方式 3 OLT+馈线光纤保护 如图4.6.1-3所示,“OLT+馈线光纤保护”是采用两个PON端口(备用的PON端口处于冷备用状态)和2×N 的光分路器,在分路器和2 个互为备份的OLT的PON口 之间建立2 条独立的光纤链路,由OLT检测线路状态和 PON端口状态,一旦主用光纤链路或OLT发生故障,由OLT完成倒换,自动切换至备用的光纤链路的保护方式。 图4.6.1-3 OLT+馈线光纤保护方式 4 全保护 如图4.6.1-4所示,“全保护”是PON 系统对OLT、ODN、ONU 均提供备份的保护方式。由ONU检测线路状态,一旦主用光纤链路发生故障,由ONU完成倒换。 图4.6.1-4 全保护方式 4.6.2 PON系统的保护宜根据用户群的服务级别采用相应的保护方式。对于普通用户,一样不考虑系统保护。全保护的成本较高,宜只对重要用户采用。 4.6.3 OLT设备的关键部件(如控制模块、电源模块等),应冗余备份配置。 5 EPON设备配置要求 5.1 业务承载能力 5.1.1 EPON系统应具有承载以太网/IP业务、语音业务、TDM业务和CATV等业务的能力。其中TDM业务为E1电路仿真业务。 5.2 ONU设备形状 5.2.1 ONU(LAN接口)设备形状应满足下列要求。 1 MDU型ONU(LAN接口)的设备形状应符合表5.2.1-1要求: 表5.2.1-1 MDU型ONU(LAN接口)设备形状 以太网口数量 POTS口数量 CATV RF口 设备形状 8/16/24 8/16/24 可选 1U,盒式 24/32/48/72 24/32/48/72 可选 2~3U,插板式 注1:POTS口的数量与以太网口端口的数量可以根据需求灵活配置。 注2:高密度的MDU型ONU(LAN接口)的以太网端口采用集成度较高的插针等方式,以减小设备、板卡的体积,提高端口密度。 2 MTU型ONU的设备形状应符合表5.2.1-2要求: 表5.2.1-2 MTU型ONU(LAN接口)设备形状 以太网口数量 POTS口数量 E1口数量 设备形状 16 0 4/8 1U,盒式 8/16 8/16 4/8 1U,盒式 注1:配置POTS口的ONU,POTS口数量与以太网口数量相同。 5.2.2 ONU(DSL接口)设备形状应满足表5.2.2要求。 表表5.2.2 ONU(DSL接口)设备形状 ADSL2+接口数量 VDSL2接口数量 POTS口数量 设备形状 16/24 0 16/24 1U,盒式 0 16/24 16/24 1U,盒式 24/32/48/72 0 24/32/48/72 2~3U,插板式 0 24/32/48/72 24/32/48/72 2~3U,插板式 注1:ONU的ADSL2+/VDSL2端口应包含分离器。 注2:POTS口的数量与ADSL2+/VDSL2端口的数量可以根据需求灵活配置。 5.3 设备接口要求 5.3.1 SNI 接口和UNI 接口应符合下列要求。 1 OLT 设备的SNI 接口必须支持GE 接口,可选支持10/100BASE-T、10GBASE-X接口。 1)当EPON 提供TDM 数据专线业务时,SNI 应支持E1 接口或者STM-1接口。 2)当EPON提供语音业务,必须支持VoIP 方式。 2 ONU(LAN接口)设备的UNI 接口必须支持10/100BASE-T 接口,可选GE接口。 3 ONU(DSL接口)设备的UNI 接口必须支持ADSL2+或VDSL2接口。 4 当EPON设备提供TDM 数据专线业务时,ONU 设备的UNI 接口应支持E1 接口。 5 当EPON设备提供语音业务时,VoIP 业务由ONU 实现语音的分组化,应采用H.248协议。 6 ONU 设备的UNI 接口必须支持Z 接口或Za 接口。 5.3.2 SNI 接口和UNI 接口类型应符合下列要求。 1 GE接口可以是1000BASE-LX、1000BASE-SX、1000BASE-CX和1000BASE-T接口中的一种或多种,各种接口类型均应符合IEEE 802.3-2005的规定。 2 ADSL2+接口应符合ITU-T G.992.5。 3 VDSL2接口应符合ITU-T G.993.2。 4 E1 接口应符合ITU-T G.703或GB7611-2001的规定。 5 STM-1接口应符合ITU-T G.707的规定。 6 Z / Za接口符合YD/T1054-2000 10.1.1 节的规定; 7 Za 接口应符合YD/T1054-2000 10.1.2 节的规定。 8 监控接口: ONU应该支持监控接口,至少接收2个开关量。 5.3.3 PON 接口应符合IEEE802.3-2005要求。其物理接口应采用1000BASE-PX20,应具有下列特性: 1 为点到多点的光纤传输系统; 2 采用单纤双向传输方式。由ONU 至OLT(上行)方向,使用1310nm 标称波长;由OLT 至ONU(下行)方向,使用1490nm 标称波长; 3 传输速率为1000Mbps,分路比为1×32,可支持最大传输距离不小于20km; 4 信号编码方式为8B/10B; 5 在物理层业务接口上,误码率小于等于10-12。 5.4 业务承载方式和性能指标要求 5.4.1 以太网/IP业务的性能指标主要包括以太网业务的传输时延、吞吐量、丢包率和长期丢包率。各项性能指标应满足下列要求。 1 吞吐量的指标要求: 当EPON系统仅承载以太网/IP业务时,其上行方向(UNI到SNI)的吞吐量应不小于900Mbit/s (64Byte到1518Byte之间的任意包长),下行方向(SNI到UNI)的吞吐量应不小于950Mbit/s(任意包长)。 2 传输时延的指标要求: 当EPON系统仅承载以太网/IP业务时,在业务流量不超过该系统吞吐量的90%的情形下,其上行方向(UNI到SNI)的传输时延应小于1.5ms(64Byte到1518Byte之间的任意以太网包长),下行方向(SNI到UNI)的传输时延应小于1ms(任意包长)丢包率。 3 丢包率的指标要求: 当EPON系统仅承载以太网/IP业务时,在上下行业务流量各为1Gbit/s的情形下,其上行方向(UNI到SNI)的丢包率应小于10%(任意以太网包长),下行方向(SNI到UNI)的丢包率应小于5%(任意以太网包长)。 4 长期丢包率的指标要求: 当EPON系统仅承载以太网/IP业务时,在特定流量下(吞吐量的90%)的以太网业务的长期(24小时)丢包率应为0。 5.4.2 语音业务承载方式应符合下列要求。 1 EPON系统如果提供语音业务,必须支持VoIP方式,MDU和MTU型的ONU应采用H.248。 2 MTU型的ONU的内置IAD建议支持VoIP Centrex功能。 3 EPON系统中的VoIP业务由ONU实现语音的分组化。 4 支持VoIP语音业务承载功能的ONU实现H.248协议应符合YD/T 1292-2003的规定和《中国电信H.248协议规范》。 5.4.3 EPON 系统采用VoIP 方式承载语音业务时,应满足以下性能指标要求: 1 语音编码动态切换时间<60ms。 2 应具有80ms 缓冲储备能力,以保证不发生语音断续和抖动。 3 语音的客观评定条件如下: 1) 网络条件很好时,PSQM 的平均值<1.5; 2) 网络条件较差时(丢包率≤1%,抖动≤20 ms,时延≤100ms),PSQM的平均值<1.8; 3) 网络条件恶劣时(丢包率≤5%,抖动≤60 ms,时延≤400ms),PSQM的平均值<2.0; 4 语音的主观评定条件如下: 1)网络条件很好时,MOS 的平均值>4.0; 2)网络条件较差时(丢包率≤1%,抖动≤20 ms,时延≤100ms),MOS的平均值>3.5; 3)网络条件恶劣时(丢包率≤5%,抖动≤60 ms,时延≤400ms),MOS的平均值>3.0 5 编码率应符合下列要求 1)对于G.711,编码率=64kbit/s; 2)对于G.792a,要求编码率<18kbit/s; 3)对于G.723.1(5.3 节),要求<18kbit/s,对于G.723.1(6.3 节) 要求<15kbit/s 6 VoIP的延时(环回延时)包括编解码时延、收端输入缓冲时延和内部队列时延等,延时指标应符合下列要求: 1)采用G729a 编码时,环回延时<150ms; 2)采用G723.1 编码时,环回延时<150ms。 5.4.4 EPON系统承载数据专线业务(E1 或n×64kbit/s)时,应采用IETF的PWE3 方式。具体实现应符合IETF RFC3985(2005)、RFC4197(2005)等相关规范。 5.4.5 TDM 业务性能指标应满足下列要求。 1 电路仿真方式的N×64kbit/s 数字连接及E1通道的性能指标; 1)误码率指标要求: 在正常工作条件下,测试时间24小时,EPON系统的n×64Kbit/s数字连接及E1通道的误比特率为0。 2)传输时延指标要求: 在正常工作条件下,从用户侧设备接口到网络侧接口的N×64kbit/s 数字连接及E1通道的传输时延<1.5ms; 3)抖动传递特性指标要求: E1 接口的抖动传递特性应满足图5.4.5 和表5.4.5 的规定。 图5.4.5 E1接口抖动传递特性 表5.4.5 E1接口抖动传递参数 接口速率 频率f(Hz) 增益G(dB) (kb/s) f0 f5 f6 f7 X -Y 2048 * 40 400 / 0.5 -19.5 注:“*”值由设备制造商提供,但f0频率应不大于20Hz。 5.5 功能要求 5.5.1 EPON 系统应支持符合IEEE802.3-2005 中Clause57 规定的OAM 功能, 并支持IEEE802.3-2005中Clause30规定的治理对象、属性和操作Organization。 5.5.2 EPON 系统的操作、保护和治理应采用Organization Specific Extension 机制以实现IEEE802.3-2005所未规定的扩展的ONU远程操作、保护和治理(OAM)所必须的治理保护功能。扩展的OAM应支持如下治理功能: 1 扩展的OAM 发觉和能力通告; 2 ONU的基本信息和能力通告; 3 与搅动功能相关的密钥交换、更新和同步功能; 4 与DBA功能相关
