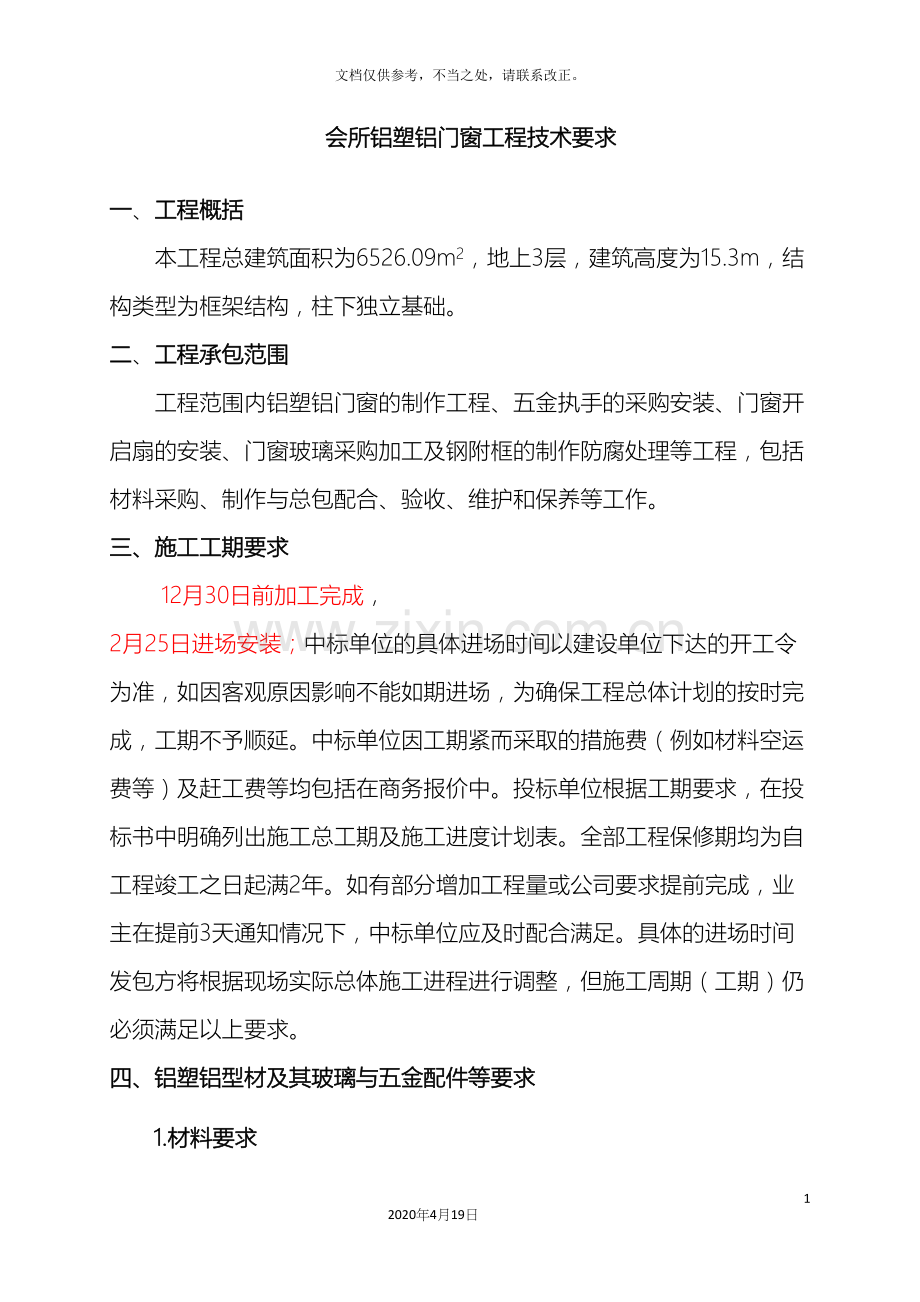

会所铝塑铝门窗工程技术要求

一、工程概括
本工程总建筑面积为6526.09m2，地上3层，建筑高度为15.3m，结构类型为框架结构，柱下独立基础。
二、工程承包范围
工程范围内铝塑铝门窗的制作工程、五金执手的采购安装、门窗开启扇的安装、门窗玻璃采购加工及钢附框的制作防腐处理等工程，包括材料采购、制作与总包配合、验收、维护和保养等工作。
三、施工工期要求
12月30日前加工完成， 2月25日进场安装；中标单位的具体进场时间以建设单位下达的开工令为准，如因客观原因影响不能如期进场，为确保工程总体计划的按时完成，工期不予顺延。中标单位因工期紧而采取的措施费（例如材料空运费等）及赶工费等均包括在商务报价中。投标单位根据工期要求，在投标书中明确列出施工总工期及施工进度计划表。全部工程保修期均为自工程竣工之日起满2年。如有部分增加工程量或公司要求提前完成，业主在提前3天通知情况下，中标单位应及时配合满足。具体的进场时间发包方将根据现场实际总体施工进程进行调整，但施工周期（工期）仍必须满足以上要求。
四、铝塑铝型材及其玻璃与五金配件等要求
1.材料要求
型材品牌
型材尺寸、型号
颜色
不低于华加等同档次型材
65系列
业主指定

1.1.门窗所用型材、五金配件、玻璃、密封材料、硅酮结构密封胶为采用的国家或行业标准中规定的一等品及以上的品质。所有型材、配件、密封材料均需要甲方审批并封样后方可使用。
1.2.门窗所用铝塑铝型材的牌号、状态、化学成分、力学性能、尺寸允许偏差及外观质量应符合现行国家标准《建筑铝型材第1部分 基材》（GB/T5237.1- ）的规定。
1.4.采用低辐射镀膜玻璃（简称Low－E玻璃）的铝门窗，所用含Low－E玻璃除应符合《镀膜玻璃 第二部分 低辐射镀膜玻璃》（GB/T 18915.2）、《中空玻璃》（GB/T 11944- ）的有关规定。
1.5.门窗用密封胶条必须采用硅橡胶（EPDM）等材料制成的弹性密封条。
1.6.根据门窗扇的重量自行设计选配五金配件（标称承载能力应大于实际荷载的1.5倍），活动五金应能满足使用5万次以上的A级产品，投标时上报实物样品及厂家资料。
1.7.高度大于800mm以上平开扇（或宽度大于800mm的上悬窗）必须使用不少于2个锁点的传动执手，而平开门扇使用不少于4个锁点的传动执手。
1.8.平开门须设置门碰，以避免开启扇与墙面干涉。
1.9.与门窗框扇型材连接的紧固件必须采用不锈钢件，不得采用铝及铝合金抽芯铆钉做门窗构件受力连接紧固件。
1.10.钢附框采用国产优质Q235钢方管40*60。
2.型材要求
2.1.主要型材断面式样详见门窗设计图（投标方依据此要求投标报价）。部分型材断面有可能需要新开模具，投标方应对生产厂商进行了解，投标时视为已经考虑开模费用。
2.2.型材选用的系列按二次设计深化图纸要求。外平开门窗下框室内侧翼缘有足够的挡水高度,平开门窗下框应带排水槽。门窗下槛设置泄水孔，并能保证槽内积水顺畅排出。
2.3.玻璃压条等配套型材壁厚不得小于 1.5 mm。
2.4.型材要求应符合GB/T8814- 中的规定，并提供全套型材检测报告。
2.5.主型材需有成组永久标识，注明型材相关等级。
2.6.请投标单位在投标报价中考虑因门窗节能检测所需的费用及现场实体三性性能检测要求、外墙节能检测评估中与门窗有关的项目检测。
3.玻 璃
品牌
规 格
佳木斯佳星、秦皇岛耀华
4＋12+4＋12+4mm
3.1.玻璃的规格和种类
玻璃均采用三层中空玻璃。
3.2.中空玻璃的传热系数应满足土建建筑图纸所注明要求，并应符合下列现行标准要求：
《夹层玻璃》（GB9962）
《钢化玻璃》（GB/T9963）
《浮法玻璃》（GB11614）
《中空玻璃》（GB11944）
《幕墙用钢化与半钢化玻璃》（GB17841）
《镀膜玻璃 第二部分 低辐射镀膜玻璃》GB/T 18915.2
4.五 金

部位
品牌
其它
窗
坚朗、立兴

门
坚朗、立兴
带锁
上悬窗
坚朗、立兴
－

4.1.锁具的材质及厂地：
（1）本工程中各类幕墙、门、窗的开启扇的锁具、风撑、铰链、合页等采用知名优质产品；地弹簧采用知名品牌产品。
（2）上悬窗与下悬窗、平开窗外开扇四点锁与两点锁，锁珠位于众边和底边距边框端部的1/4宽度处。
4.2.五金配件的材质及产地：
（1）其它五金配件如：螺栓、螺钉、铆钉等均采用优质产品，具体材质见图纸。
（2）不锈钢螺栓为A2-70。
4.3.五金配件执行同时应满足以下标准规范要求：
《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》（GB3098.6- ）
《坚固件机械性能 不锈钢螺母》（GB3098.15- ）
《坚固件机械性能 自攻螺钉》（GB/T3098.5）
5.门窗密封
三元乙丙胶条、中性硅酮胶、发泡剂等采用国家或行业标准中规定的一等品及以上的品质并经甲方审批封样后方可使用。
5.1.耐候硅酮密封胶和结构硅酮密封胶
（1）本工程门窗设计中的结构硅酮密封胶和耐候硅酮密封胶采用国内知名品牌产品。
（2）结构硅酮密封胶主要应用在玻璃与附框之间，起结构受力作用。
（3）硅酮耐候密封胶主要应用在各类幕墙拼缝部位，铝合金门窗的嵌槽部位，主要起密封作用。
（4）窗门格栅硅酮密封胶的颜色均为黑色。
（5）铝板硅酮密封胶的颜色均为黑色。
（6）结构硅酮密封胶符合《建筑用硅酮结构密封胶》(GB1776)的规定。
（7）耐候硅酮密封胶符合《幕墙玻璃接缝用密封胶》(JC/T882- )及《建筑窗用弹性密封胶剂》(JC485)的规定。
（8）固定块及定位选用高密度氯丁橡胶，肖氏硬度符合ShoreA85±5。
（9）密封胶条采用硅橡胶（EPDM）, 肖氏硬度符合ShoreA40±5。
5.2.胶条的应用位置和作用
主要应用在门窗玻璃和开启扇四周，主要起密封作用。
5.3.门窗用各种密封胶应符合下列现行标准的规定：
《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》（GB 10711）
《硫化橡胶或热塑性橡胶撕裂强度的测度（裤型、直角型、新月型试）》（GB529-1999）
《硫化橡胶密度的实验方法》（GB533）
《橡胶袖珍硬度计压入硬度试验方庋》（GB531-1999）
《建筑用硅酮结构密封胶》（GB16776- ）
《幕墙玻璃接缝用密封胶》（JC/T882- ）
《建筑窗用弹性密封剂》（JC485）
《硅酮建筑密封胶》（GB_T14683- ）
五、门窗设计及性能指标
工程承包商（中标单位）在接到通知后5天内提供全部加工图报甲方审核。
1.门窗设计
甲方所提供图纸仅供参考，投标单位需提供每一樘门窗完整的设计图纸、计算书（需盖章确认，在进行加工前送甲方审核，审核经过后方可投人生产）明确表示：分格设计，型材及玻璃选用，节点设计，土建条件要求，型材断面图及线重规格。
2.抗风压性能
2.1.风压变形性能的概念及分级值
抗风压性能分级值

抗风压性能分级 单位为千帕
分级
1
2
3
4
5
分级指标值P3
1.0≤P3
＜1.5
1.5≤P3
＜2.0
2.0≤P3
＜2.5
2.5≤P3
＜3.0
3.0≤P3
＜3.5
分级
6
7
8
X.Xa)

分级指标值P3
3.5≤P3
＜4.0
4.0≤P3
＜4.5
4.5≤P3
＜5.0
P3≥5.0

a) 表中的X.X表示≥5.0 kPa的具体值，取代分级代号
2.2.本工程风压变形性能应达到的级别
本项目大面墙的最大风荷载标准值为1KN/㎡,该值对应的抗风压性能等级。
本项目建筑外窗抗风压性能等级为 2级。
3.雨水渗透性能
3.1.雨水渗透性能的概念及分级值
水密性能是指关闭着的外窗在风雨同时作用下，防止雨水渗漏的能力。采用严重渗漏压力差的前一级压力差作为分级指标，分级指标值ΔP按《铝合金门窗》GB/T8478- 表8规定。
水密性能分级值（KN/m2）
水密性能分级 单位为帕
分级
1
2
3
4
5
XXXX
分级指标值△P
100≤△P＜150
150≤△P＜250
250≤△P＜350
350≤△P＜500
500≤△P＜700
△P≥700
表中的XXXX表示≥700 Pa的具体值取代分级代号，
3.2.本工程雨水渗透性能应达到的级别
本工程门窗玻璃幕墙的雨水渗透性能等级为三级以上。
4.气密性能
4.1.空气渗透性能的概念和分级值
空气渗透性能系指在风压作用下,其可开启部分关闭时透过空气的性能,以10Pa压差下空气渗透量作为分级值。
空气渗透性能分级值；
气密性能分级
分级
1
2
3
4
5
q
单位缝长分级指标值
q1(m3/m·h)
6.0≥q1>4.0
4.0≥q1>2.5
2.5≥q1>1.5
1.5≥q1>0.5
q1≤0.5
单位面积分级指标值
q2(m3/m2·h)
18≥q2>12
12≥q2>7.5
7.5≥q2>4.5
4.5≥q2>1.5
q2≤1.5
4.2.本工程空气渗透性能应达到的级别。
本工程所有的空气渗透性能达二级以上。
5.隔音性能
5.1.隔音性能的概念和分级
隔音性能是指经过空气传到外表面的噪音经过反射、吸收和其它能量的转化后经入室内的减少量,称为有效隔音量。
隔音性能分级值
空气声隔声性能分级 单位为分贝
分级
1
2
3
4
5
6
分级值Rww
20≤Rww<25
25≤Rww<30
30≤Rww<35
35≤Rww<40
40≤Rww<45
45≤ Rww
5.2.本工程隔音性能应达到的级别
本工程的隔音性能不低于三级。
6.保温性能
6.1.保温性能的概念和分级值
外窗的保温性能按外窗传热系数K值分十级（传热系数：在稳定的传热条件下，外窗两侧空气温差为1K，单位时间内，经过单位面积的传热量，以W/（㎡·K）计）。
保温性能分度值；
外窗保温性能分级 W/(㎡·K)
分级
1
2
3
4
5
分级指标值
K≥5.5
5.5>K≥5.0
5.5>k≥4.5
4.5>K≥4.0
4.0>K≥3.5
分级
6
7
8
9
10
分级指标值
3.5>K≥3.0
3.0>K≥2.5
2.5>K≥2.0
2.0>K≥1.5
K<1.5
6.2.本工程保温性能应达到的级别
本工程保温性能达到六级以上。
7.平面内变形性能
7.1.平面内变形性能的概念和分级值
平面内变形性能系指在地震和大风作用下,建筑物个层之间产生相对位移时,构件产生水平方向的强制变形后,应予保持的性能,作为分级依据的相对位移量用不导致构件损坏的位移量于层高之比(角变位值)表示。
平面内变形性能分级值

分级指标
分级
一
二
三
四
五
层间角变值
Θ≥1/100
1/100>Θ≥1/150
1/150>Θ≥1/200
1/200>Θ≥1/300
1/300>Θ≥1/400
注: Θ=δ/L,δ为层间位移,L为层高
7.2.本工程平面内变形性能应达到的级别
本工程为平面内变形性能应为二级。
8.耐腐蚀设计
8.1.铝合金型材表面分别进行阳极氧化和氟碳喷涂处理,具有良好的耐腐蚀性能。
8.2.本工程中的所有钢构件可见部分采用常温氟碳喷涂或防锈处理、非可见部分都防锈处理。
8.3.五金配件采用不锈钢制品。
8.4.本工程在两种不同金属材料接触的部位设置防腐蚀橡胶片,防止电化学腐蚀。
8.5.本工程中钢构件连接不得已采用焊接时刷富锌防腐漆两遍。
9.节能设计
9.1.本工程玻璃，其传热系数K<2.2(W/ m2.K)，经计算得：
◇ 东面：K冬季=1.610W/(m2.K)、K夏季=1.582W/(m2.K)
◇ 南面：K冬季=1.596W/(m2.K)、K夏季=1.542W/(m2.K)
◇ 西面：K冬季=1.531W/(m2.K)、K夏季=1.621W/(m2.K)
◇ 北面：K冬季=1.628W/(m2.K)、K夏季=1.690W/(m2.K)
9.2.本工程采光部位的遮阳系数经计算得：
◇ 东面：Sc=0.326
◇ 南面：Sc=0.353
◇ 西面：Sc=0.328
◇ 北面：Sc=0.337
9.3.根据以上数据与最新规范<<公共建筑节能设计标准>>(GB50189- )的规定均满足设计要求。
10.通风换气功能设计
本工程外墙设计中玻璃窗部位每层基本设置平开窗,具有良好的通风换气功能。
11.防雷设计
本工程防雷采用主体结构防雷网。

六、门窗产品保护
1、分包单位送达现场的产品必须有产品保护措施，对没有进行保护或受损的产品，发包方将不予接受，由此产生的损失（含发包方的工期损失）由分包单位承担。
2、分包单位必须提供产品安装后详细的保护措施和方案，并派专人负责，常住现场配合发包方进行监督和保护，直至本项工程验收经过为止。
3、分包单位在进行产品安装的同时不允许破坏其它厂家的产品，否则将承担相应的赔偿和工期索赔。
4、安装单位负责未移交给业主前的全过程的成品保管、保护。具体门窗工程成品保护与主体施工总承包的权利业务在工程合同条款中明确。
5、门窗型材应贴优质品牌胶纸保护并维持，直到工程移交验收前。保护膜撕掉后玻璃表面不得出现残留胶或影响玻璃表面的情况出现，例如：发霉及粘连现象。本工程门窗框安装完成后在土建粉刷施工前至安装玻璃或门窗扇该期间，中标单位在必须对门窗横框及竖框外加裹彩条布或专用泡沫薄膜进行保护。
6、门窗框用的保护胶纸，注意框边应留出10mm不封贴以利于密封胶密封或水泥砂浆的嵌固。在进行门窗框与墙体安装缝隙的填嵌密封和洞口墙体表面。在工程移交前，不得拆除门窗表面的保护材料，过程中如有损坏，安装单位必须及时给予修复或更换。
7、禁止人员踩踏门窗，不得在门窗框架上安放脚手架、悬挂物品，经常出入进行施工作业的门窗洞口，中标单位必须采用木板或PVC板等材料将门窗框保护好，防止门窗变形损坏，过程中并应安排专人巡检。
8、门窗移交业主前，门窗安装单位必须对门窗进行清洁，保护胶纸要妥善剥离，注意不得划伤、刮化门窗表面，不得使用对型材、玻璃、配件有腐蚀性的清洁剂。
9、门窗玻璃表面（双面）应粘贴优质品牌保护膜保护并维持，直到工程移交验收前。

七、招标单位关于施工措施要求
1、中标单位应在招标单位的见证下对成品窗取样（按下列取样比例规定）到招标单位认可的实验室进行指标检验并出具报告。
1）取样比例：同一工程项目外门窗面积大于5000平方米的，抽取不同类型主规格（主规格指除厨房卫生间和梯间等公共地方外的数量最大的前三种窗型）门窗各一组（三樘）；同一工程项目外门窗面积小于5000平方米的，抽取用量最大的前三种窗型的各一樘门窗。
2）检验项目：雨水渗漏性能、气密性能、抗风压性能、铝型材厚度。采用中空玻璃的应同时对隔声和保温性能进行检验。
3）引用检验标准：抗风压性能、空气渗透性能、雨水渗漏性能按GB7106－7108规定的方法检测。保温性能按GB8484规定的方法检测。隔声性能按GB8485规定的方法检测。
2、型材壁厚及表面处理、玻璃的品种、规格、颜色及五金配件等质量应符合相关门窗建筑设计以及经业主方审核的塑钢门窗加工图设计要求。现场（或加工厂）见证抽样（每批材料或不大于20t为一检验批）送招标单位认可的实验室进行型材强度及表面处理和玻璃的试验。
3、门窗扇安装完毕后，中标单位应对全部外门窗进行渗漏水检验。
4、除非本要求及合同另有规定，门窗工程设计、制作、安装应符合国家规范的规定，规定中要求门窗工程承包商完成的所有项目均由塑钢门窗工程承包商负责，相关费用视为投标方已在报价中给予考虑。
5、分包单位负责提供每批供货产品（含连接件）的出厂合格证以及质保书。
6、工程质量符合国家等级标准并满足以下要求：
1）达到国家有关检测部门的技术指示。分包单位须承诺所提供产品合格率为100%。
2）分包单位需承诺其提供产品的检测报告中数值内容的真实性，发包方可在工程中随机抽查送检。
3） 分包单位需承诺：所提供的产品是安全的，并对今后由于分包单位提供的产品自身质量的安全性能负全责和连带赔偿责任。
4） 分包单位需配合发包方和监理对安装完成的产品验收签字，并承担相应的全部质量、安全施工责任。
7、门窗工程在隐蔽（包括窗框防腐、固定、防水）前应由施工单位自检并通知监理公司进行100％检查验收，并形成隐蔽验收文件。
8、门窗分项工程的各检验批及该分项工程的验收，均应由总监理工程师（或业主方项目负责人）组织施工单位项目部专业质量技术负责人等进行。
9、门窗的工程验收，应在隐蔽工程验收和施工单位自检合格的基础上进行。
10、门窗工程移交验收：工程验收后，根据业主方通知拆除保护并清理干净后，经过业主方组织的全面（100％）检查进行工程移交验收，业主方签字确认移交验收后方可进行工程结算，未办理工程移交验收之前的工程保护责任均由施工安装单位负责。
门窗移交验收时需提交下列文件和记录：
Ø 门窗工程的抗风压性能、水密性能、气密性能（在寒冷及严寒地区必须同时进行隔热保温性能验收，其它地区或业主方提出要求时增加隔热、隔音性能的检验）等物理性能试验报告；
Ø 型材、玻璃、密封材料及五金配件等的产品合格证书、性能检测报告、材料申报审批表、进场验收记录及复验报告；
Ø 结构胶相容性试验合格报告；
Ø 门窗框与洞口连接固定、防腐、缝隙及密封处理、防雷接地等隐蔽工程项目验收记录；
Ø 门窗产品质量合格证书，工厂检查验收记录；
Ø 门窗安装施工自检记录。
门窗工程验收应符合现行国家标准《建筑工程施工质量验收统一标准》（GB50300- ）和《建筑装饰装修工程质量验收规范》（GB50210- ）以及相关的检测方法规定，并按本标准规定执行。
11、产品保修：保修期间，分包单位必须在接到发包方维修指令后24小时内进行维修。否则发包方有权单方面另行组织人力进行维修，费用从保修金中加倍扣除，而且分包单位须对发包方的维修结果继续负责。
八、与总包单位的配合
1、总包对分包管理工作包括：
(1) 报建与验收：分包单位对所承包工程范围的施工质量、进度和竣工资料的完整性负责；总包负责监督、检查和有关报建、验收、竣工资料备案手续办理。
(2) 进度协调：总包单位应在开工后30日内提交分包工程的进出场时间， 经甲方、监理、确认后执行；协调日常工作，按月提供对各分包工程的进度要求。
(3) 合同付款：分包工程在支付进度款时，分包单位向总包提交形象进度及付款申请，经总包确认后，提交监理公司、甲方签章后才能向分包单位支付工程款。
(4) 安全文明施工：分包单位进场后，总包负责对其现场安全和文明施工进行管 理；分包工程施工过程中及竣工后，甲方负责督促分包单位将易破坏部分进行包装保护。
2、总包对分包配合工作包括：
(1) 在分包工程施工前，按甲方及分包单位的要求完成有关的土建项目施工，提供具备各分包工程施工的条件。门窗框安装前，塑钢安装单位应检查门窗洞口。门窗洞洞口检查工序应作为工序质量控制点，土建施工单位必须检查记录每一门窗框洞口偏差作为向塑钢门窗安装单位移交资料，塑钢门窗安装单位复核确认。
(2) 提供必要的测量定位线（包括门窗洞口的水平标高线、门窗洞口宽度方向的中线、墙体厚度方向中线或墙体轴线）；与分包单位核对各分包工程图纸与总包图纸间相关联的尺寸、标高等数据是否统一，并对所提交资料的准确性负责。
(3) 提供工地现有的垂直运输、脚手架供分包工程使用，如需拆除应报甲方批准；(4) 提供合理的施工、生活用水用电接口给分包，但水电费用由分包单位同总包商定并由分包单位自行承担。
(5) 负责在交叉施工过程中，采取措施保护分包工程成品，分包工程的成品遭到破坏，按总承包合同相关条款执行；
(6) 分包工程竣工后，由分包单位和总包办理移交手续，总包负责该分包工程的成品保护工作，移交后保护不周造成损失概由总包负责；
(7) 施工单位施工应提前与项目总承包商协商工程及资料的管理要求，工程完工后提交符合政府和总承包方要求的工程竣工资料。
(8) 按图纸、规范要求等完成分包工程预留预埋，修补分包工程施工损坏，完成分包工程安装后的修补及塞缝；
(9) 其它方便分包工程施工的工作。
九、售后服务
1、为保证本工程保质保量、按时完成，要求分包单位对现场进度主动跟踪，以保证现场安装进度。经发包方、监理验收后，达不到质量要求，分包单位对结果负责，发包方将按照不合格品的造价、安装费、相应工期索赔，总额从保修金及进度款中扣除。
2、分包单位必须派1-2名固定技术人员常驻现场进行安装指导、随检及验收。
3、在售后服务中，如遇到产品损坏、缺少，经双方确认，分包单位应首先保证在24小时内提供维修。
十、技术标书编制要求
1、编制说明及编制依据：
（1）编制依据
（2）编制说明
2、工程概况及特点：
（1）总述
（2）现场概况
（3）本次投标的施工目标
（4）招标工程概况
（5）本工程的重点及难点
3、项目组织管理机构
（1）项目经理及主要管理人员简介
（2）以上人员相应资质的复印件
（3）管理机构职责划分
4、施工进度计划表及劳动力安排
（1）总工期及进度计划安排
（2）工期保证措施
（3）劳动力计划
5、质量目标及保证措施
6、防渗漏技术措施
7、防止质量通病的措施
8、安全文明目标及保证措施
9、施工措施
（1）与相关单位协调配合措施
（2）成品、半成品保护措施
10、保修措施
