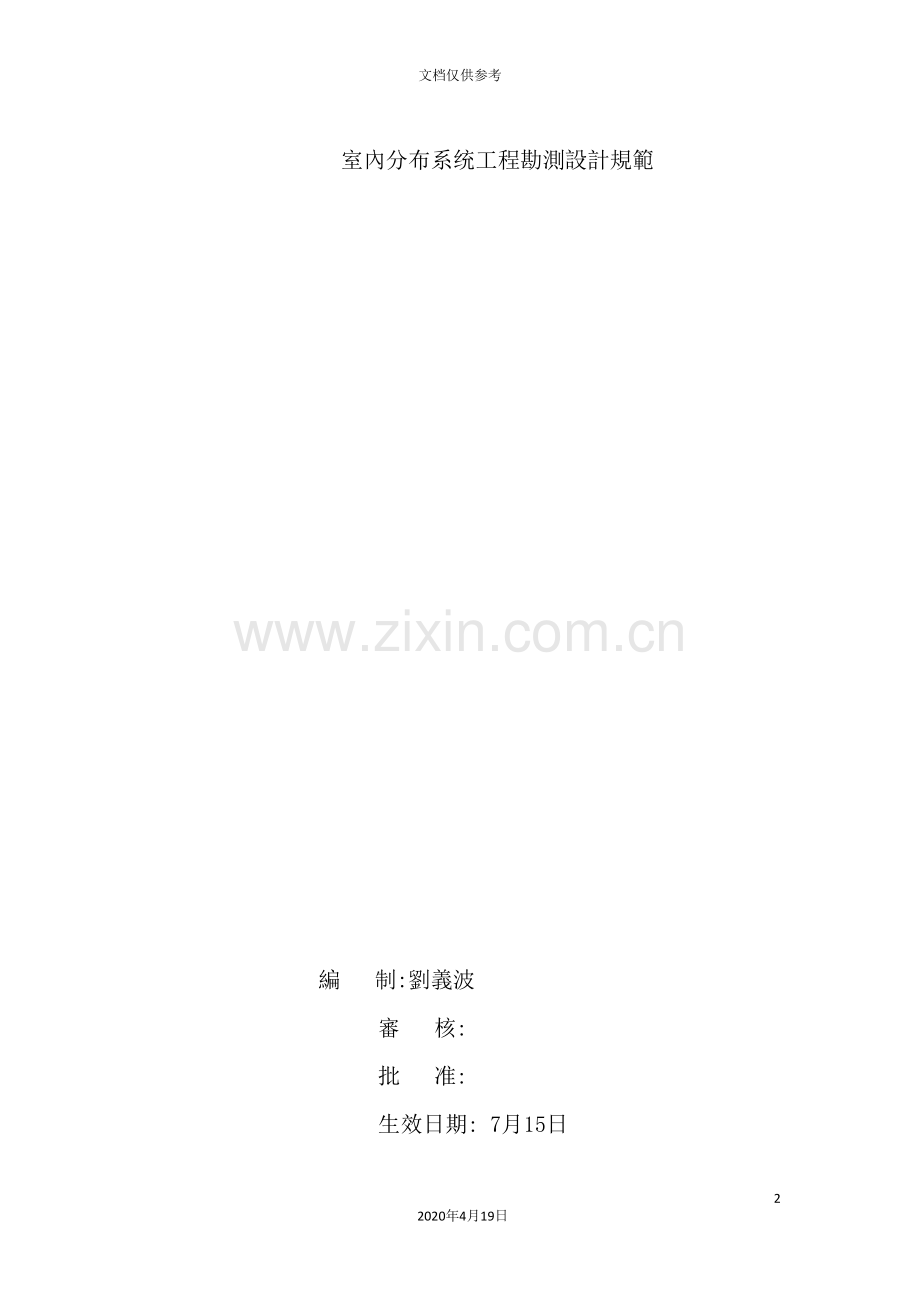

室內分布系统工程勘測設計規範

編 制:劉義波
審 核:
批 准:
生效日期: 7月15日

京信通信系統(廣州)有限公司
爲保證室內工程勘測設計的規範性和可實施性,特制定室內工程勘測設計規範。該規範適用於公司所有室內信號分佈系統的産品。

1 室內工程勘測設計流程
1.1 任務受領
由市場部下達工作任務書,客戶服務中心據此安排人員實施;
1.2 現場勘測
實施人員會同用戶、業主代表對工程現場進行相關情況瞭解;
1.3 方案設計
實施人員根據勘測結果進行方案設計,並按規範格式完成設計文件;
1.4 方案審核
設計文件由部門主管或主管指定人員進行審核、確認;
1.5 方案移交
完成勘測設計,由工程人員將設計方案烤入軟碟交部門助理,待主管審核後,由部門助理將設計方案烤入公司網路,市場部需要時列印,並歸檔、保存。
2 工程勘測
2.1 覆蓋要求確認
瞭解覆蓋區當前覆蓋現狀及客戶要求,確認覆蓋區域及覆蓋需解決的問題(盲區覆蓋、乒乓效應或孤島效應)。盡可能用TEMS對現場進行當前覆蓋現狀測試並征得客戶確認。
2.2 覆蓋信源確認
根據用戶要求,確定所用信源、信源引入方式和相應機型。所用信源有微蜂窩、宏蜂窩;引入方式有直接耦合、空間耦合;相應機型有載波選頻直放站、中頻頻段選頻倍增器和耦合器件。

2.3 覆蓋系統確認
根據覆蓋要求,確定具體的覆蓋系統模式。
2.3.1 射頻分佈系統
適用於解決中小範圍盲區覆蓋、乒乓效應或中小範圍孤島效應;
2.3.2 光纖室內分佈系統
適用於解決大範圍盲區覆蓋或孤島效應;
2.3.3 多模光纖/雙絞線室內分佈系統
適用于解決大範圍盲區覆蓋或孤島效應。

2.4 分佈方式確認
根據覆蓋區域特點,盡可能用Transmistter對典型覆蓋區域或特殊覆蓋區域進行天線覆蓋測試,以確定典型覆蓋區域或特殊覆蓋區域的天線分佈模式。

2.5 工程勘測具體內容
2.5.1 盲區範圍及當前最大電平值:相鄰小區載波頻號、電平值;
2.5.2 乒乓效應區域及該區域能解出BSIC的載頻最大電平值;相鄰小區載頻號、電平值;
2.5.3 孤島效應區域及當前最大電平值;相鄰小區載頻號、電平值;
2.5.4 轉發信源的載頻號、載頻數、接收信號電平值、方向和是否開跳頻等;
2.5.5 微蜂窩及室內有源設備安裝位置、電源位置和接地位置;

2.5.6 施主天線及室內分佈天線位置、特別注意天線安裝位置的可實施性及引入信號質量;
2.5.7 走線路由,特別注意工程可實施性;
2.5.8 覆蓋區域結構圖紙:
其中 2.5.1~2.5.3 資料作爲工程設計的最小覆蓋電平參考,
2.5.4~2.5.7 作爲系統總體設計的參考,
2.5.8 用於設計和施工中的設備定位。

3、工程設計
工程設計方案是工程造價計算及工程施工的關鍵依據,要求內容真實、詳細和規範。

3.1 設計依據
3.1.1 勘測結果:在工程勘測中獲得的所有結果;
3.1.2 設備使用說明書及配套器件/材料參數說明書;
3.1.3 環境電磁波衛生標準;
3.1.4 郵電部頒發的”900MHzTDMA數位蜂窩通信系統設備總技術規範第一分冊基站子系統(BSS)設備技術規範”

3.2 設計步驟
3.2.1 確定典型區域及特殊區域局部覆蓋時的天線分佈
3.2.1.1 根據覆蓋要求,確定最小覆蓋信號電平。
對於盲區覆蓋,最小覆蓋信號電平定爲-85dBm;
對於孤島效應,最小覆蓋信號電平應比當前信號電平高;
對於乒乓效應,最小覆蓋信號電平應按以下標準確定;
A 信源是微蜂窩,且微蜂窩使用專用頻段,能設優先順序,最小覆蓋信號電平可定爲-85dBm;
B 信源是微蜂窩,且微蜂窩沒有專用頻段,最小覆蓋信號電平應比當前能解出BSIC的載頻最大電平值高9~12dB;
C 信源是宏蜂窩,方法同B。
3.2.1.2 根據現場情況並結合transmistter實測結果,估算單個天線滿足最低覆蓋要求的覆蓋範圍,確定單個天線的應饋功率。
3.2.1.3 綜合單個天線的覆蓋範圍、天線口功率要求及覆蓋現場特點,確定典型區域及特殊區域的天線分佈模式和走線路由。
3.2.1.4 計算該區域的總功率要求。

3.2.2 確定系統結構
3.2.2.1 對於室內光纖分佈系統和多模光纖/雙絞線室內分佈系統;
A 根據信源載頻數計算遠端機輸出功率;
B 根據3.2.1.2~3.2.1.4的結果和遠端機輸出功率確定每台遠端機覆蓋的區域及其安裝位置;
C 根據系統性能指標和覆蓋總要求並參考結構圖紙,確定系統總體結構、所有設備安裝位置和走線路由。
3.2.2.2 對於射頻分佈系統:
A 根據信源載波頻數計算主機輸出功率;
B 根據覆蓋區域主幹傳輸路由,使用適當的功分/耦合器件將功率分配到每個子系統,並保證該功率不小於且最接近於3.2.1.4的結果:
C 重復B步驟,當主幹路由無法通過功分/耦合器件向子系統提供足夠功率時,需在主幹路由增加幹線放大設備或延放設備;
D 系統內幹放設備分佈相對於主機嚴格按並聯關係設計,延放設備分佈相對於主機和上一級幹放設備嚴格按並聯關係設計;

3.2.2.3 計算整個系統的雜訊係數,天線口的最小接受信號電平,確認系統上、下行均衡。

3.2.3 設計原則
3.2.3.1 先做局部設計,再做整體設計;
3.2.3.2 儘量利用主機功率進行覆蓋;
3.2.3.3 需要進行中繼放大時,儘量使用幹線放大器。

4 設計文件製作
設計文件製作詳見<設計文件製作規範>。

室外工程勘測設計規範

編 制:劉義波
審 核:
批 准:
生效日期: 7月15日

京信通信系統(廣州)有限公司
爲保證室外工程勘測設計的規範性和可實施性,特制定室外工程勘測設計規範。該規範適用於公司所有大型室外轉發系統的産品。

1 室外工程勘測設計流程
1.1 任務受領
由市場部下達工作任務書,客戶服務中心據此安排人員實施;

1.2 現場勘測
實施人員會同用戶、業主代表對工程現場進行相關情況瞭解;

1.3 方案設計
實施人員根據勘測結果進行方案設計,並按規範格式完成設計文件;

1.4 方案審核
設計文件由部門主管或主管指定人員進行審核、確認;

1.5 方案移交
完成勘測設計,由工程人員將設計方案拷入軟碟交部門助
理,待主管審核後,由部門助理將設計方案拷入公司網路,市場部需要時列印,並歸檔、保存。

2 工程勘測

2.1 覆蓋要求確認
瞭解覆蓋區當前覆蓋現狀及客戶要求,確認覆蓋區域及覆蓋
需解決的問題(盲區覆蓋或話務分流)。並對現場進行當前覆蓋現狀測試並加以確認。

2.2 覆蓋信源確認
根據用戶要求,確定所用信源、信源引入方式、信源工作參數。
2.3 覆蓋系統確認
根據覆蓋要求,確定具體的覆蓋系統。相應機型有射頻頻段
選頻直放站、中頻頻段選頻直放站、載波選頻直放站、移頻直放站和光纖直放站。

2.4 天線類型確認
根據接收信號電平強度及覆蓋區域特點,確定合理的施主、用戶天線類型。

2.5 工程勘測具體內容

2.5.1 確定盲區範圍、當前信號最大電平值及所屬基站;確定盲區相鄰基站載頻號、電平值;
2.5.2 確定所用信源類型(微蜂窩、巨集蜂窩或巨集蜂窩某一磁區)、工作參數(工作頻段/頻點、載頻數、載頻號、接收信號電平、BSIC及ID值、基站發射功率、是否開跳頻等);
2.5.3 確定引入方式(直接耦合、空間耦合);
2.5.4 確定具體的覆蓋系統:
2.5.4.1 射頻頻段選頻直放站:
適用於解決接收信號電平較好、信號比較乾淨的盲區覆蓋或數模相容覆蓋;
2.5.4.2 中頻頻段選頻直放站:
適用於解決接收信號電平較好、信號比較乾淨、單一制
式或單一用戶的盲區覆蓋;
2.5.4.3 載波選頻直放站:
適用於解決接收信號電平較好、信號比較雜亂的盲區覆蓋。
2.5.4.4 移頻直放站;
適用於解決接收信號電平較好、空間頻點少、站點無良好
隔離條件的盲區覆蓋。
2.5.4.5 光纖直放站:
適用於解決接收信號電平較低甚至無信號、站點無良好隔
離條件的盲區覆蓋或話務分流。
2.5.5 站址確認:
2.5.5.1 對於無線直放站:
站址應位於覆蓋區與基站連線上,界於二者之間,並儘量
靠近覆蓋區邊緣的制高點;該站址接收信號電平較高;
2.5.5.2 對於移頻直放站:
站址應位於覆蓋區中心附近或覆蓋區邊緣的制高點:該站
址接收信號電平較高;
2.5.5.3 對於光纖直放站:
站址應位於覆蓋區中心附近或覆蓋區邊緣的制高點:且有
光纜到位。

2.5.6 確定主機、施主天線及用戶天線位置:
2.5.6.1 主機位置特別注意防曬:對於光纖直放站和移頻直放站,需
對中繼端機和遠端機進行位置確認;
2.5.6.2 用戶天線特別注意安裝位置儘量高、離主機儘量近和工程的
可實施性;
2.5.6.3 施主天線特別注意安裝位置有較好的接收信號,與用戶天線
有較好的隔離;

2.5.7 確定走線路由(含饋線、電源線和地線),特別注意工程可實
施性;對於光纖直放站,還需對光纖路由進行確認(空閒光纖、波分複用、同纖波分複用);

2.5.8 繪製覆蓋區域草圖和站址安裝草圖,用於設計和施工中的設備定位。
3 工程設計
工程設計方案是工程造價計算及工程施工的關鍵依據,要求內
容真實、詳細和規範。

3.1 設計依據
3.1.1 勘測結果:在工程勘測中獲得的所有結果;
3.1.2 設備使用說明書及配套器件/材料參數說明書;
3.1.3 郵電部頒發的”900MHzTDMA數位蜂窩通信系統設備總技術
規範第二分冊基站子系統(BSS)設備技術規範”

3.2 設計步驟
3.2.1 確定站址:
3.2.2 確定系統類型(射頻、中頻、選頻、移頻和光纖);
3.2.3 確定系統配置(主機、天線、饋線、光傳輸方式、電源種類);
3.2.4 確定系統安裝方案。

4 設計文件製作規範
設計文件製作詳見<設計文件製作規範>

室 內 分 布 系 統

設

計

方

案

工程名稱
室內分佈系統
勘測

設計

批 准

審核

日期

質量記錄
2KCD-03-401A0
任務號

記錄序號

單 位
京信通信系統(廣州)有限公司
電話
82225788
傳真
82226121
室內信號分佈系統

一、設計方案概述:

經現場勘測,當前電磁環境如下:

本工程需覆蓋_______________________________________。根據用戶要求及覆蓋範圍;
信源採用__________________________________________________。
覆蓋採用__________________________________________分佈系統。
信源基本情況:
信源小區名稱
載波數
BSIC/ID
信號強度
使用頻點
跳頻方式

(要求:1、工程站點的基本情況:簡述工程站點的位置、周圍環境及信號覆蓋情況等。對於室內覆蓋系統工程,應根據現場資料進行說明。
2、覆蓋範圍及覆蓋方式:簡述該工程設計覆蓋範圍、採用何種信源接入及採用何種分佈系統進行覆蓋。
3、信源小區基本情況說明:)
二 設計依據:
1 與廣東移動通信有限責任公司簽定的關於直放站及室內覆蓋系
統建設專案的框架協定。
2 與________市公司簽定的有關合同。
3 原郵電部頒佈的<900MHzTDMA數位公用陸地蜂窩移動通信網
路設計體制>(TZ019-95)
4 原郵電部頒佈的<900MHzTDMA數位移動通信工程設計暫行規
定>(部內標準)。
5 現場勘測資料及測試資料。
6 其它要求。
(要求:必須注明與當地市公司簽定的合同)
三 工程規模:
本工程擬安裝________GSM室內直放站,射頻分佈系統一套(含
_________________________________________________________________________________________________________________________________________________________________ __)。
(要求:注明擬安裝的設備類型/數量和分佈系統類型/數量)
四 主要設備材料及性能指標;

序號
器材名稱
型號/規格
技術指標
廠家
1

2

3

4

5

6

7

8

9

10

(要求:說明擬採用設備/材料的名稱、型號/規格、與系統設計有關的技術指標和提供廠家)

五、設計技術指標:
(1) 移動用戶的忙時話務量爲0.025Erl;
(2) 無線通道的呼損率取定
A、話音通道(TCH)呼損爲2%;
B、控制通道(SDCCH)呼損爲0.1%。
(3) 干擾保護比:
同頻干擾保護比:C/I≥9dB(開跳頻)
鄰頻干擾保護比:
200KHz鄰頻干擾保護比:C/I≥-6dB
400KHz鄰頻干擾保護比:C/I≥-38dB
(4) 無線覆蓋區內可接通率:要求在無線覆蓋區內的95%位置,
99%的時間移動台要接入網路;
(5) 無線覆蓋邊緣場強:室內≥-85dB;在基站接收端位置的收
到的上行雜訊電平小於-120dBm;
(6) 根據國家環境電磁波衛生標準,室內天線的發射功率爲
10~15dBm/每載波之間。
(7) 覆蓋區與周圍各小區之間有良好的無間斷切換;
(8) 室內覆蓋區誤碼率(RxQual)等級爲3以下的地方占95%
以上,室外90%以上;

六 安裝說明:
1 設備和器材的安裝說明:
序號
名稱
型號
代號
安裝說明
1

2

3

4

5

6

7

8

9

10

11

(要求:將整個系統分解爲主機/分機、天線、饋線、功分/耦合器件等單元部分並逐命名,用文字形式說明安裝位置和安裝方式)
2 電源的安裝說明:
供電類型: 爲(24V/DC、48V/DC、220V/AC)供電;
(提供線頭/插座/三芯,固定在牆上/置於主機內)
提供電源位置:
(集中在一起的設備必須有一個供電電源)
(要求:簡要說明設備供電類型/電源提供方式和安裝方式/在哪些位置需提供電源)
2.1 避雷和防水措施:
(要求:簡要說明設備及室外天饋的接地方式和入地點/防水措施)
七 設計方案分析:
1、覆蓋邊緣場強設定:______________________________________
_______________________________________(若取定邊緣場強爲
-85dBm,則無須做分析說明;若取定邊緣場強爲其它值,需根據
勘測結果進行分析說明。)
2、典型覆蓋區域覆蓋方式:

(將整個覆蓋區域劃分爲若干個典型覆蓋區域,並逐一說明覆蓋的天線分佈方式。)
3、系統上行雜訊電平分析:
到達信源基站口的雜訊電平=系統上行雜訊電平-系統主機到信源基站口的空間損耗≤-120dBm
系統上行雜訊電平=-121dBm+系統上行雜訊係數+系統上行增益

系統主機到信源基站口的空損耗=信源輸出功率-主機接收信號電平
=
=
=
=
確定系統上和增益。
4、覆蓋邊緣場強的預測:
A、根據系統場強類比測試資料、測試示意圖和系統原理圖說明設
計符合覆蓋邊緣場強要求。(有作系統場強類比測試時才作)
B、根據公式估算覆蓋區域場強:
________米自由空間損耗約:__________dB
________天線增益爲:______________dBi
多路徑衰落餘量約:_______________dB
隔牆損耗約:_________________dB
天線口功率爲:_________________dBm
距離天線最遠點______________米處的手機場強爲:
dBm+ dBi- dB- dB- dB= dBm
其它地方的信號場強均高於此值。
5、方案合理性分析(選項)
A、功率分配合理性分析:________________________________
______________________________________________________
(分析說明分佈系統的功率是否得到合理、均勻的分配,並得以
充分利用。)
B、設備利用合理性分析:______________________________
______________________________________________________
(分析說明該設計如何考慮設備利用率和成本。
C、特點分析:_________________________________________
______________________________________________________
(分析說明該設計的特點和獨到之處。

八 設備材料清單與工程費用預算:
1、設備材料清單與工程費用預算
序號
設備材料
名稱
型號/規格
數量
單位
單價
(萬元)
小計
(萬元)
1

2

3

4

5

6

7

8

9

10

11

12

設備總價

工程費

合計

九、系統原理圖;

京信通信系統(廣州)有限公司
工程名稱

審核
XXX
日期
XXX
校對

比例

設計
XXX
繪圖
XXX
圖 號
XXX
(要求:正確標注各設備的輸出端功率、各段饋線的損耗、各天線口的輸出功率:嚴格按設備標號編寫原則進行編號標注)

十、安裝示意圖:
1、有源設備安裝示意圖:

京信通信系統(廣州)有限公司
工程名稱

審核
XXX
日期
XXX

校對

比例

設計
XXX
繪圖
XXX
圖號
XXX

2、典型區域天線安裝示意圖:(同上)
3、電梯井道天線安裝示意圖:(同上)
4、其它設備安裝示意圖:(同上)
(要求:安裝示意圖應包含主機、分機和室內/室外天線,示意圖應按比例繪製,最好用建築物平面圖)

十一、現場勘測資料及圖表:

室 外 直 放 站 系 統

設

計

方

案

工程名稱
直放站
勘測

設計

批准

審核

日期

質量記錄
2KCD-03-401A0
任務號

記錄序號

單位
京信通信系統(廣州)有限公司
電話
82225788
傳真
82226121
直 放 站

一、 設計方案概述:

經現場勘測,當前電磁環境如下:

本工程需覆蓋________________________。根據用戶要求及覆
蓋範圍,信源採用________基站,覆蓋採用____________直放站。
信源基本情況:
信源小區名稱
載波數
BSIC/ID
信號強度
使用頻點
跳頻方式

(要求:1、工程站點的基本情況:簡述工程站點的位置、周圍環境及信號覆蓋情況等。
2、覆蓋範圍及覆蓋方式:簡述該工程設計覆蓋範圍、採用何種信源接入及採用何種設備進行覆蓋。
3、信源小區基本情況說明:)
二、 設計依據:
1、與廣東移動通信有限責任公司簽定的關於直放站及室內覆蓋系
統建設專案的框架協定。
2、與增城市公司簽定的有關合同。
3、原郵電部頒佈的<900MHzTDMA數位公用陸地蜂窩移動通信 網路設計體制>(TZ019-95)。
4、原郵電部頒佈的<900MHzTDMA數位移動通信工程設計暫行規定>(部內標準)。
5、現場勘測資料及測試資料。
6、其它要求。
(要求:必須注明與當地市公司簽定的合同)
三、工程規模:
本工程擬安裝_________直放站____以,_____天線_____副。
(要求:注明擬安裝的設備類型/數量和天線類型/數量)
四、主要設備材料及性能指標:
序號
器材名稱
型號/規格
技術指標
廠家
1

2

3

4

5

6

(要求:說明擬採用設備/材料的名稱、型號/規格、與系統設計有關的技術指標和提供廠家)

五、設計技術指標:

六、安裝說明:
1、設備和器材的安裝說明:

序號
名稱
型號
代號
安裝說明
1

2

3

4

5

6

7

(要求:將整個系統分解爲主機/分機、天線、主饋線/跳線、功分/耦合器件等單元部分並逐一命名,用文字形式說明安裝位置和安裝方式)
2、電源的安裝說明:
供電類型: 直放站 爲 48V/DC、24V/DC、220V/AC供電:
電源提供方式和安裝方式:
(提供線頭/插座/三芯,固定在牆上/置於主機內)
提供電源位置:
(集中在一起的設備必須有一個供電電源)
(要求:簡要說明設備供電類型/電源提供方式和安裝方式/在哪些位置需提供電源)
3、避雷和防水措施:
(要求:簡要說明設備及室外天饋的接地方式和入地點/防水措施)
七、設計方案分析:
1、直放站類型的確定:______________________________________
____________________(說明該工程選取該類型直放站的原因。)
2、施主小區的確定:______________________________________
__________________(原因一般包括信號強度、信號方位和信源
載頻數/信源話務量或用戶要求。)
3、施主/用戶天線隔離度的計算:
隔離度=施主天線前後比+用戶天線前後比+遮擋損耗+兩天線的空間損耗
=
4、主機下行增益的確定:
理想工作增益=直放站額定輸出電平-接收信號電平
=
實際增益=MIN(理想工作增益,隔離度-5dB)
=
5、系統上行雜訊電平分析:
到達信源基站口的雜訊電平=系統上行雜訊電平-系統主機到信
源基站口的空間損耗≤-120dBm
=
系統上行雜訊電平=-121dBm+系統上行雜訊系統+系統上行增益
=
系統主機到信源基站口的空間損耗=信源輸出功率-主機接收信號電平
=
確定系統上行理想工作增益爲;
6、主機上行增益的確定:
實際增益=MIN(理想上行工作增益,隔離度-5dB,下行實際增益-5dB)
=
7、覆蓋邊緣場強的預測:(可選)
根據公式估算覆蓋區域場強:

八、設備材料清單與工程費用預算:
1、設備材料清單與工程費用預算

序號
設備材料名稱
型號/規格
數量
單位
單價
(萬元)
小計
(萬元)
1
主機

台

2
分機

台

3
天線

副

4
天線

副

5
耦合器

個

6
耦合器

個

7
功分器

個

8
可變衰減器

套

9
饋線

米

10
饋線

米

11
接頭

只

12
接頭

只

13
轉接頭

只

14
天線架

套

15
天線架

套

16
地線

米

17
PVC管

米

18
波紋管

米

設備總價

工程費

合計

九、系統原理圖:

京信通信系統(廣州)有限公司
工程名稱

審 核
XXX
日期
XXX
校 對

比例

設 計
XXX
繪圖
XXX
圖號
XXX
(要求:正確標注各設備的輸出端功率、各段饋線的損耗、各天線口的輸出功率;嚴格按設備標號編寫原則進行編號標注)
十、安裝示意圖:
1、設備安裝水平示意圖:(在圖中應清楚繪出施主基站方位、直
放站的安裝位置、施主/用戶天線的安裝位置和指向、饋線的布放位置和長度、電源及接地位置)

2、設備安裝垂直示意圖:(在圖中應清楚標注直放站和施主/用戶天線的安裝高度)(同上)
3、室外光纖直放站光路由圖。(同上)

十一:勘測資料和圖表(可選)
信號覆蓋情況勘測資料及圖表:

室 內 系 統 工 程 施 工 規 範

編 制:潘 天
審 核:劉 義 波
生效時間: 1月18日

京信通信系統(廣州)有限公司

第1頁 共7頁
目 錄
1、室內系統工程施工包含以下內容………………………………….3
2、工程安裝…………………………………………………………….3
2.1 主機安裝……………………………………………………………3
2.1.1 安裝位置要求…………………………………………………….3
2.1.2 主機安裝………………………………………………………….3
2.2 天線安裝……………………………………………………………3
2.2.1 施主天線架安裝………………………………………………….3
2.2.2 天線選用………………………………………………………….3
2.2.3 天線安裝………………………………………………………….4
2.3 附件安裝……………………………………………………………4
2.4 走線…………………………………………………………………4
2.4.1 射頻走線………………………………………………………….4
2.4.2 電源走線………………………………………………………….5
2.4.3 地線走線………………………………………………………….5
2.4.4 機房走線………………………………………………………….5
2.4.5 室內走線………………………………………………………….5
2.4.6 嚴禁地線與其它線一起長距離捆紮走線……………………….5
2.5 連接…………………………………………………………………5
2.5.1 電源連接………………………………………………………….6
2.5.2 地線連接………………………………………………………….6
2.5.3 光路連接………………………………………………………….6
2.5.4 電源與用戶電源的連接原則上由用戶機務員操作…………….6
2.5.5 標識……………………………………………………………….6
2.5.6 密封……………………………………………………………….8
第2頁 共7頁
室 內 系 統 工 程 施 工 規 範
1、 室內系統工程施工包含以下內容;
1.1 工程安裝
1.2 系統調試詳見<室內外工程調測規範>
1.3 工程資料記錄詳見<室內外工程設計/竣工文件規範>

2 工程安裝
2.1 主機安裝
2.1.1 安裝位置要求:
2.1.1.1 安裝位置必須保證無強電、強磁和強腐蝕性設備的干擾;
2.1.1.2 主機在允許條件下儘量安裝在室內。對於室外安裝的主機,須防雨水濺濕主機箱體底部及防曬、防破壞:
2.1.1.3 必須保證主機防水、防曬及防破壞。
2.1.2 主機安裝
2.1.2.1 主機安裝位置應保證機體底部距離地面有1米;
2.1.2.2 主機安裝步驟參照設備安裝說明書。
主機電源安裝:
2.1.2.3 放置在室內各類型主機電源應安裝在主機旁牆壁上,插座選用2/3兩用型。
2.2 天線安裝
2.2.1 施主天線架安裝:
2.2.1.1 天線架有3米天線架、6米天線架、塔架及工字型多用天線支架四種類型,訂貨時需明確注明所用類型,建議儘量使用工字多用天線支架。
2.2.1.2 天線架組裝及安裝步驟見<工程安裝方式彙編>。
2.2.2 天線選用
2.2.2.1 天線選用依據設計方案。
第3頁 共7頁
2.2.2.2 施主天線建議儘量使用八木天線,若使用室外定向板狀天線
(對數周期天線),在風力較大地區,儘量避免使用反射板,安裝反射板後應注意加裝增強支架。
2.2.3 天線安裝:
2.2.3.1 天線安裝詳見天線安裝說明書。
2.2.3.2 對於外購施主天線,如抛物面天線和板狀天線,安裝前在饋源或天線盒體底部打2~3個M5的滴水孔;
2.2.3.3 施主天線在天線架上的安裝必須確保天線處於避雷針45度保
護角內。
2.2.3.4 當室內天線需外露安裝時,必須戴乾淨手套操作,保證天線
美觀且不破壞整體環境。
2.3 附件安裝:
附件是指主機監控系統所用蓄電池,主機電源插板、中繼耦合器。
2.3.1 主機監控系統所用蓄電池安裝:安裝方式詳見蓄電池使用說明書。
2.3.2 中繼耦合器:安裝在用戶基站上方的走線架上,串接在跳線與
主饋線之間並加以固定。
2.4 走線:
2.4.1 射頻走線:
2.4.1.1走線用喉箍、紮帶和L型饋線座進行固定;室外走線淮河以北
用喉箍固定,以南用紮帶固定,牆面用L型饋線座固定;室內走線用紮帶和L型饋線座固定,訂貨時需注明。
2.4.1.2 廣東地區室/內外工程走線全部加套白色PVC管,用管碼固定並且用直通頭連接。拐彎處應用白色波紋管連接,堅決不能用彎頭。特殊地區(如深圳)天花內也要套PVC管,其它地區以當地市用戶要求爲准。
2.4.1.3 水平走線時,固定間距爲0.8米,垂直走線時固定間距爲2米,走線外觀要平直美觀。每跟PVC管必須在三等分處分別安裝三個管碼、保證水平/垂直走線平直美觀。
2.4.1.4 垂直走線或必要的空中飛線若無法固定,則預先將饋線用紮帶固定在鋼絲繩上,鋼絲繩兩端用膨脹螺絲釘、地錨、緊繩卡和調節環拉緊,固定紮帶多餘部分必須前掉。
2.4.1.5 嚴禁饋線/地線沿建築物避雷線捆紮。
2.4.1.6 室外饋線/地線進入機房前必須有一個滴水彎,防止雨水沿饋線進入機房。
2.4.1.7 饋線彎曲半徑:1/2硬饋大於0.2m,8D-SFEA大於0.15m。
2.4.2 電源走線:
2.4.2.1 電源走線用線碼固定或用紮帶沿走線架固定;
2.4.2.2 固定間距爲0.3米,走線外觀要平直美觀;
2.4.2.3 必要時加套PVC管,固定原則與射頻走線相同。
2.4.3 地線走線:
2.4.3.1 地線走線用線碼固定或用紮帶沿走線架固定;
2.4.3.2 固定間距爲0.3米,外觀應平直美觀。
2.4.3.3 地線嚴禁走90度直角,曲率半徑大於0.13米。
2.4.3.4 地線與地網連接時,嚴禁形成倒漏斗(即形成積水漏斗),漏斗方向必須朝下。
2.4.3.5 接地點的選擇必須高於地網,饋線接地要求向著饋線下行方
向,絕對不允許向上;
2.4.3.6 必要時加套PVC管,固定原則與射頻走線相同。
2.4.4 機房走線:有
