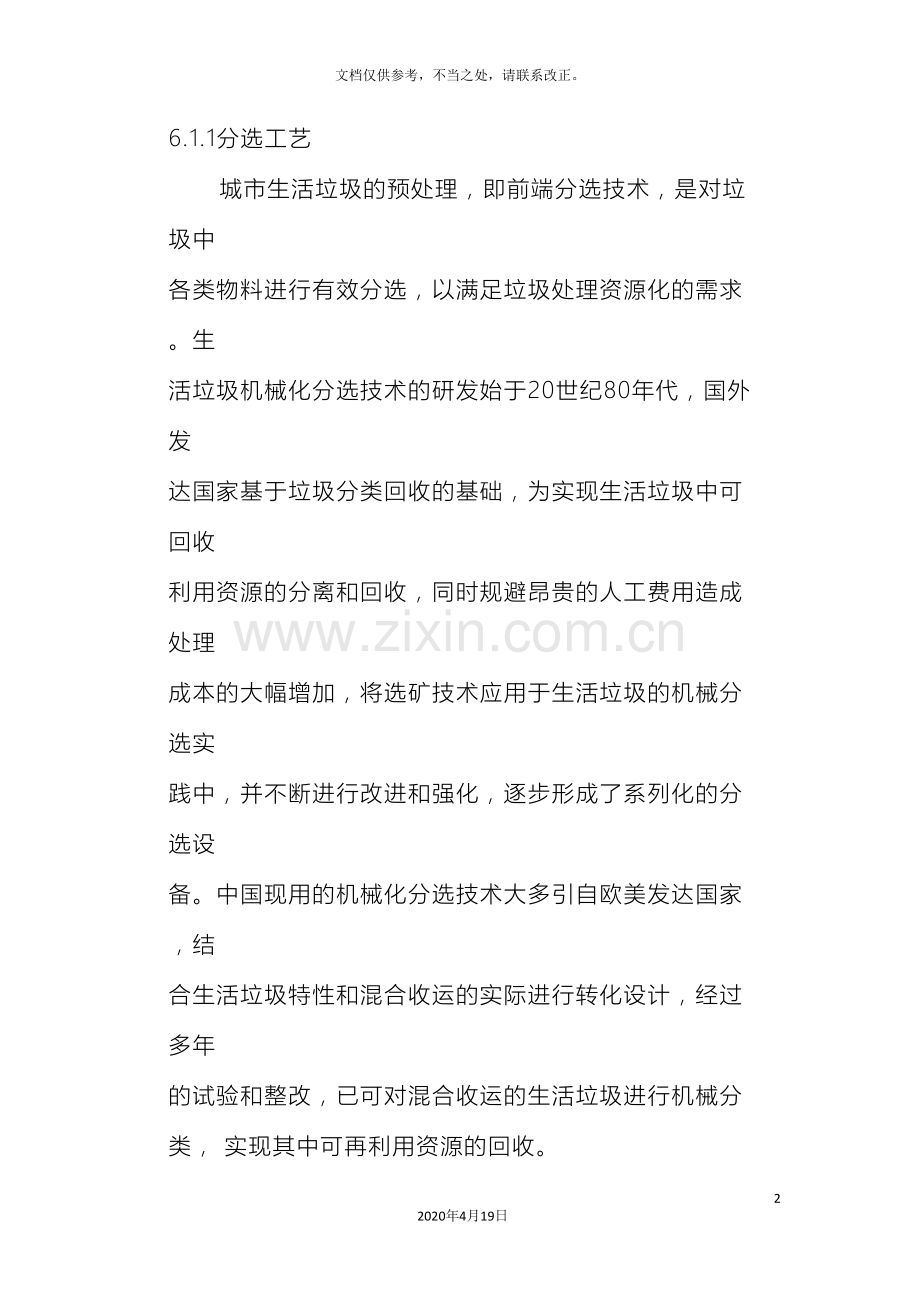

6.1.1分选工艺
城市生活垃圾的预处理，即前端分选技术，是对垃圾中 各类物料进行有效分选，以满足垃圾处理资源化的需求。生 活垃圾机械化分选技术的研发始于20世纪80年代，国外发 达国家基于垃圾分类回收的基础，为实现生活垃圾中可回收 利用资源的分离和回收，同时规避昂贵的人工费用造成处理 成本的大幅增加，将选矿技术应用于生活垃圾的机械分选实 践中，并不断进行改进和强化，逐步形成了系列化的分选设 备。中国现用的机械化分选技术大多引自欧美发达国家，结 合生活垃圾特性和混合收运的实际进行转化设计，经过多年 的试验和整改，已可对混合收运的生活垃圾进行机械分类， 实现其中可再利用资源的回收。
当前生活垃圾处理分选工艺以机械分选为主，人工分选 为辅，主要分选工艺：破袋、破碎、筛分、磁力分选、风力 分选、弹跳分选、光电分选、涡电流分选、水力分选等。主 要垃圾分选设备包括链板机、破袋机、滚筒筛分机、风力分 选机、磁选机、皮带传输机等，详细介绍见表6-1-1
.分选工艺常见设备

设备
说明
链板机

也叫链板式输送机，机架 釆用碳钢或不锈钢制作， 输送能力大（800kg/m)， 适用范围广，输送线路布 置灵活，可在较大的倾角 和较小的弯曲半径的条 件下输送，倾角可达30。-35。，弯曲半径一般约为5-8m

垃圾破袋机

集破袋、破碎等功能，可将城市生活垃圾中的袋装垃圾的袋子自动撕开，大块有机物自动破碎。破袋形式可分为被动式和强制式，对应的设备有滚筒破袋机和剪切式破袋机，其中剪切式破袋机破袋效率相对较高，一般可 达90%以上，但存在带状物缠绕刀辊的现象。
滚筒筛分机

设备分为张弛筛、滚筒筛和圆盘3类，其中滚筒筛按粒径分级和处理量不同可分为单节单级、单节多级、双节多级的结构类型，设备通用性强，效 率较高。适用于粒径小于300mm以下各种固体物料的筛分，具有筛分效率 高、噪音低、扬尘量小、使用寿命长、维修量小、 检修方便等特点。由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。

弹跳分选机

利用破碎后垃圾物料特性，输送皮带设计弹跳功能在一面输送物料的同时把无机颗粒或其它硬性粒物弹跳分离也来，被分离出的颗粒物与输送物料成反方向运动从而实现垃圾分选。
风力分选机

风选设备主要用于城市生活垃圾中轻质物料（纸张、塑料薄膜等）的自动分选，分为卧式风选机和立式风选机、维修方便，但精度不高，常与破碎机和滚筒筛配合使用。
磁选 机

磁选设备能够分成碰力电磁2种方式。在生活垃 圾分选工程中常见的磁 选机多为悬挂自卸式电 磁除铁器，其与皮带机配 套使用非常方便，在工作 过程中卸铁机构自动将 卸铁皮带上吸附的铁磁 性物质抛到除铁器以外 的收集箱内。

6.2.3垃圾分选
垃圾分选工艺应根据后续处理的功能要求和处理对象 的特点进行合理选择，分选工艺应结合垃圾分类的进程进行 调整，既要满足现有的混合垃圾分选，又要适应分类后干湿 分类垃圾的分选。分选工艺选择如下：
1、无机物主要经过筛分手段完成，对于以灰土为主的 无机物成分可釆用滚筒筛进行筛分，灰土大部分进入筛下 物，其它组分进入筛上物流。对于砖瓦、陶瓷、玻璃、煤渣 等，可经过人工分拣从其它物料中分离。
2、有机物分离可利用双级滚筒筛，筛下物为灰土成分, 筛上物为可回收和可燃物的混合物，筛中物为有机物和砖瓦 陶瓷等混合物。
3、可回收物可经过人工分选和机械分选相结合实现， 金属、纸张和塑料可考虑釆用磁选、风选工艺实现。可燃物 料以木竹、织物、塑料、纸张为主，可经过部分人工分选， 部分筛分方式选出。
国外的垃圾机械分选技术已经相对成熟，当前垃圾分选 机械较为重要的是筛分技术，包括有滚筒筛分机、盘式筛分 机、振动筛分机、磁力分选机和弹跳筛选机。
垃圾分选设备技术对比
表 6-2-1
指标
滚筒筛
分机
盘式筛
分机
振动筛
分机
磁力分
选机
弹跳筛选机
占地
大
一般
一般
小
一般
设备
投资
一般
一般
一般
小
较筒
减容
率
20-45%
15-40%
20-30%
小
20-45%
减量
率
15-40%
15-40%
20%
2-5%
15-40%
处理
成本
一般
一般
一般
小
较筒
处理
垃圾
种类
生活、园林、
餐厨垃圾
生活、园林、
餐厨垃圾
初筛后的 细料生活 垃圾
筛分后的 细料生活 垃圾
生活、园林、
餐厨垃圾
副产
品后
续处
理
<60mm 细
料、堆肥或 填埋
<60mm 细
料、堆肥或 填埋
<20mm 细
料、堆肥或 填埋
金属废 料，回收 利用
可燃物、塑料再造、堆肥填埋

从减容率、处理成本、设备投资等指标，本项目推荐采 用滚筒筛分机,并提出2个分选方案，工艺流程图见图6-2-4: 方案一是细分方案，米用“破袋+滚筒筛分+磁选+风选+ 人工分拣”的垃圾分选工艺，为达到较好的分选效率，筛分、 风选和磁选设备可采用多级串联。垃圾拟分成可回收物、餐 厨有机类物料、可焚烧料以及残渣料。
方案二是粗分方案，近期仅考虑“破袋+滚筒筛分+人工 分拣”，预留远期的“磁选十风选”工艺。
由于广州市现状生活垃圾分类还在起步阶段，干湿分类 还有待完善，且现状校区生活垃圾收运模式决定大部分金 属、纸张等有经济价值的成分已在源头被分拣回收，近期采
用细分方案可分选出的物料有限，经济性差，且风选等容易 导致环境变差等问题。建议本项目近期采用“破袋+滚筒筛+ 人工分拣”的粗分方案，远期根据情况考虑增加磁选及风选 设备。
根据广州市垃圾组成和现有分选设备功能，拟将混合垃 圾粗分为可回收物、宜生化处理类、宜焚烧填埋类和压滤液。 其中：可回收物所占比例参考番禺火烧岗垃圾回收场实际运 行情况（10%)以及《多功能转运站规划建设研究报告》提 出的18.06%,本项目估算分选后可回收物占15%,压滤液占 8%,宜生化处理料占15%,宜焚烧填埋料占62%。物料平 衡图见图6-2-5。
可回收物（包括塑料、纸类、金属、玻璃等）经过打包 压缩装车外运至下游资源回收设施，宜焚烧填埋料和宜生化 处理料经过皮带传输或转运车送至压缩转运单元，经压缩处 理后运往李坑垃圾焚烧厂、兴丰填埋场和生化处理设施。
考虑每天工作班次为2班，每班工作时间8小时，为保 证垃圾日产日消，设2条垃圾分选处理线，每条线设计处理 能力为40t/h。皮带速度不大于8m/min。
分选车间应注意环保卫生设计，建议对主要分选设备 (如滚筒筛分机、破袋机等）以及人工分选平台进行封闭处 理，设置抽风口、吸尘罩等设备集中收集臭气进行处理，并 设置污水收集装置。

6.2.6臭气处理工艺
垃圾中含有大量有机物，这些物质在厌氧分解时会产生大量有毒有害和恶臭物质。垃圾转运站臭气不但产生于垃圾装卸料、分选、压缩等过程，垃圾压滤液处理也将产生恶臭污染。垃圾恶臭污染物主要来自卤代烃和苯系物，另外可能还包括含量低、嗅觉阈值低的有机硫类化合物等，垃圾转运站臭气主要由烷烃、卤代烃、苯系物、萜烯、醇、酮等组成, 主要化学成分有非甲烷总烃、二氯甲烷、甲苯、柠檬烯、乙 醇、丙酮等。垃圾压滤液臭气中的主要组成有己烷、十四烷、甲苯、丙酮、2-丁酮、联氨(肼)类、醇(2-丁醇)、烯(蒎烯)、卤代烃(二氯甲烷)、二硫化碳，含量最高的是联氨(肼)。需将 转运站恶臭气体处理后需满足《大气污染物综合排放标准》(GB 16297-1996)相关限值要求。
垃圾转运站的臭气来源包括流动源和固定源两部分，前 者主要是垃圾车进出时由于车辆密封性差或外表面沾污所散发的臭气，后者主要是由于垃圾车卸料作业时卸料、分选、 压缩等设备中垃圾暴露散发的臭气。除臭的原则是：（1)对 卸料区、分选间、输送带等重点部位进行重点处理；（2)有效抽气，控制臭气外溢；（3)经过管道有效收集，收集后处 理达标排放。
国内转运站除臭系统常见的方法包括物理法、生物法、
化学法和离子法，各种除臭法的比较详见表6-2-4。
国内常见除臭方法比较
表 6-2-4

序号
除臭方法
说明
优缺点
—•
物理法（通风法）
利用风机将臭气排 除，利用大气循环稀释，降低臭气浓度
最传统的方法，未 对污染气体进行处 理，不符合现代环 境污染物治理要 求，多用于简单的 通风换气场所
二
生物法

1
除臭剂喷雾除臭
除臭剂（植物提取 液、生物型除臭剂 等）经过控制设备经 喷嘴或雾化器喷洒 成雾状，在空间扩散 为液滴，经过液滴的 表面有效吸附空气 中的异味分子。
1、 生物型除臭剂的作用机理主要以菌制菌，抑制生活垃圾 腐败菌生长
2、 植物提取液型除 臭剂的作用机理主 要为掩盖和制菌，喷 到垃圾表面，抑制生 活垃圾腐败菌生长
除臭剂的量可根据 异味浓度变化来调 整，自动化程度高，便于管理，电量消耗少；雾化剂能够 达到空间中任何位置，设备占地面积 小；工作无噪音。但生物型除臭剂消 除臭味所需时间较长，植物提取液型 除臭剂除臭不彻底，需优化配方提 高除臭率
2
生物处理法

2.1
生物滤池
臭气经过预处理后，由气相转移到水- 微生物混合相，经过固着的微生物的代 谢作用而被分解
运行费低，除臭效 率可达82% - 99%,但占地大、需定期更换填料、操作条件不易控 制、进气浓度变化适应慢

2.2
生物滴滤池
除臭过程与生物滤池相似，但滤料为不能提供营养物质的惰性材料
无须更换材料、操作条件易控制、缓冲能力强，但需不断投加营养物、操作复杂，剩佘污泥有待处理
2.3
洗涤式
将恶臭物质和悬浮 泥浆充分接触，在吸 收池由悬浮生长的 微生物降解
操作条件可控、占地小，但投资运行费用高、操作复杂，剩佘污泥需处理
2.4
曝气式
将恶臭物质以曝气 形式分散到活性污泥的混合液中，经过悬浮的微生物降解 臭气
受曝气强度的限 制、设备需防腐、单独用于除臭成本过高
三
化学法（光催化氧 化法）
主要用Ti02类催化 剂在高能紫外光照 下产生高化学活性、 可杀菌除臭的自由 基，对恶臭气体进行 协同分解氧化反应； 活着紫外线和臭氧 氧化结合，对有害气 体进行消除
科技含量高，可高 效去除多种挥发性 物质和恶臭味，无 须预处理，占地面 积小，需做定期检查
四
离子法
当外加电压达到气 体的着火电压时，产 生大量的高浓度、高 能量、高速度的等离 子体群，利用其中的活性粒子和废气中 的污染物作用，使污 染物分子在极短时 间内发生分解
操作简单，运行成本较低，处理效果可达80%,适合于低浓度、大气量的臭气处理场合，投资较高，需定期更 换离子管

本项目对于流动源产生的臭气釆用喷淋法去除，在卸料室入口处、站内明沟敷设处沿四周墙壁布置，高度贴近楼板 底，经过高压雾化喷嘴装置将天然植物萃取液雾化后喷洒至 空间，主要设备为高压泵、不锈钢管路、喷头、药液箱、自 动配药器、电控设备等。与此同时，需对地面、车辆、压缩 料斗等进行冲洗，消除垃圾压滤液产生的恶臭。
排放管或
烟囱
卸料车间、 分拣车间、 转运车间、
污水处理车间、
停车场
针对固定源产生的臭气收集后釆用离子除臭法进行处 理，具体为经过机械排风，将收集的废气经过管道输送至废 气集中处理箱。与此同时，室外新鲜空气经过离子发生装置, 中性氧分子受带电高能颗粒碰撞失去电子变成正极基本粒 子，而释放的电子与另一中性氧分子结合，形成负极基本离 子，而且吸附10 ~ 20个分子形成离子群对空气中的污染分子 进行强氧化，达到臭气的净化，处理达标后的气体排放至大气，处理流程如下图所示。主要设备有高压离心风机、自动 控制、消声器、电动阀等。

图6-2-9固定源臭气处理流程图

通风除臭换气要求
表6-2-4
序号
建构筑物
区域名称
换气次数
备注
1

垃圾卸料区
15 ~20 次/h
机械排风、末端除臭
2
转运车间
卸料大厅
6〜8次/h
由垃圾卸料区排风系 统收集
3

转运大厅
3〜5次/h
机械排风、末端除臭
4

卸料大厅
6〜8次/h
由给料间排风系统收集
5
分选车间
给料间
15 ~20 次/h
上方抽气排风、末端除臭
6

分拣区
3〜5次/h
上方抽气排风、末端除臭
7
压滤液处理
压滤液处理
按工艺要求
机械排风、末端除臭
8
停车场
地下停车场
5 ~ 8 次/h
分区机械排风和送风
6.3主要设备及设备参数
分选系统主要设备列表
表6-3-1
序号
设备名称
设备规格
单
位
数
量

链板机宽度：1500mm 输送机水平机长：15655mm

1
链板机
输送机扬程：8070mm
减速电机功率： 15kW/380V/50HZ/3P
台
2
2
破袋机
功率：22kW
外型：4408x1980x1694
台
2
3
滚筒筛分机
功率：llkW
外型：7710mmx3330mm><4630mm
台
2
序号
设备名称
设备规格
单
位
数
量
4
皮带输送机1
输送带材质：耐油橡胶带 输送机皮带宽度：800mm 输送机水平机长：15070mm 减速电机功率： 3.7kW/380V/50HZ/3P
台
2
5
皮带输送机2
输送带材质：耐油橡胶带 输送机皮带宽度：800mm 输送机水平机长：15070mm
减速电机功率： 3.7KW/380V/50HZ/3P
台
2
6
皮带输送机3
输送带材质：耐油橡胶带 输送机皮带宽度：800mm 输送机水平机长：6880mm 减速电机功率： 2.2KW/380V/50HZ/3P
台
2
7
人工分选皮带机
输送带材质：耐油橡胶带 输送机皮带宽度：750mm 输送机水平机长：10050mm
减速电机功率： 2.2KW/380V/50HZ/3P
台
2
8
皮带输送机4
输送带材质：耐油橡胶带 输送机皮带宽度：800mm 输送机水平机长：7580mm 减速电机功率：2.2kW
台
2
9
皮带输送机5
输送带材质：耐油橡胶带 输送机皮带宽度：800mm 输送机水平机长：7580mm 减速电机功率：2.2kW
台
2
