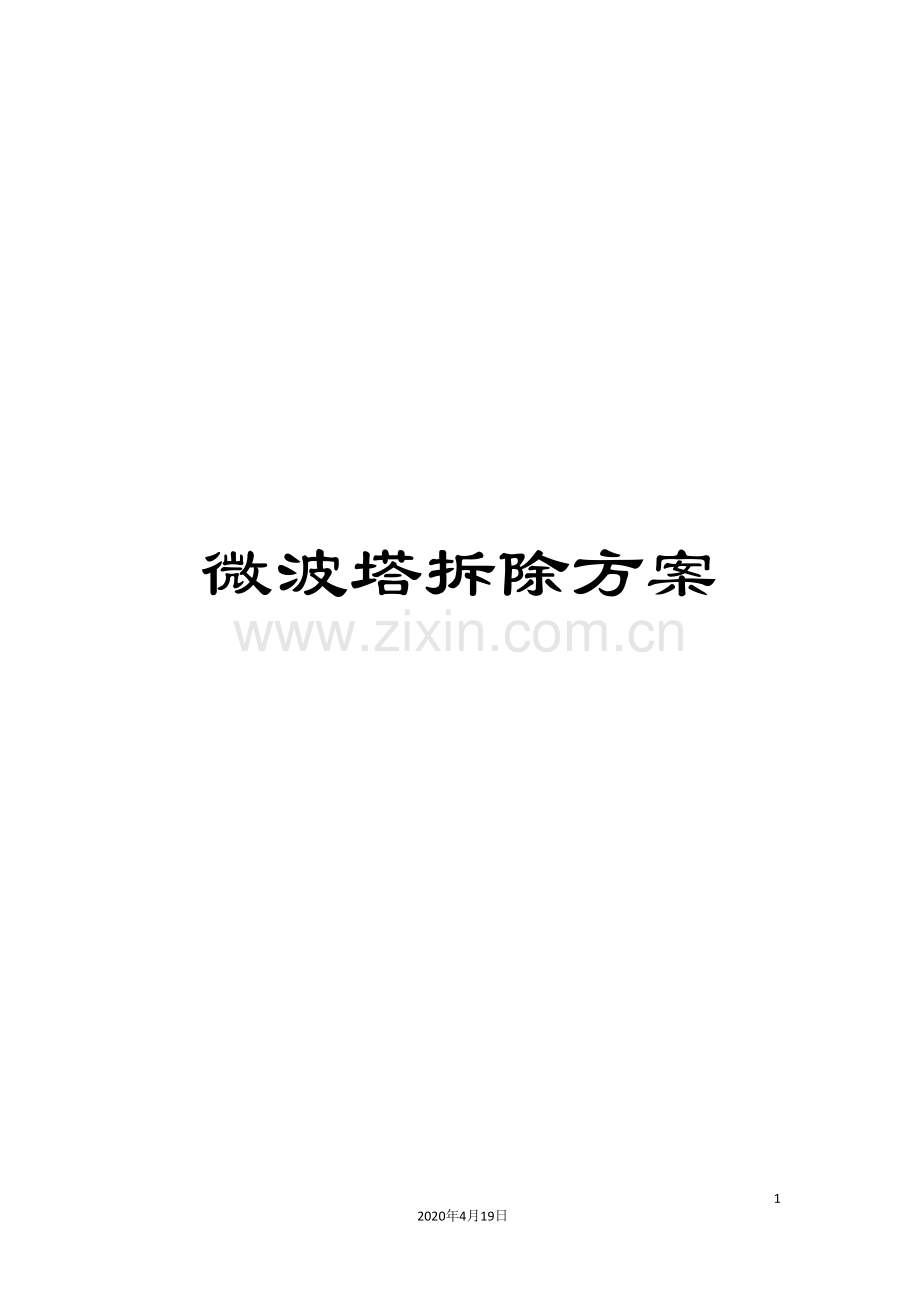

微波塔拆除方案范文.doc

微波塔拆除方案152020年4月19日文档仅供参考兖矿集团公司办公大院北侧微波塔拆除措施（方案）一、编制依据1、现场勘查情况；2、施工现场临时用电安全技术规范JGJ46- ；3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130- ）；4、起重机械安全规程 第1部分：总则(GB 6067.1- )。二、工程概况1、工程概况：该微波塔建于1988年（无施工图纸资料），高约96米，重约90吨，四个支腿边长18米，由镀锌角钢、镀锌连接板经过高强螺栓组合而成，塔的上部设有四层工作平台，最底层平台距地面60余米，产权属原山东省煤管局，该塔已于 办理报废手续，现在塔上布置有邹城移动公司、联通公司的无线通讯设备，另外，铁塔的外轮廓布置有景观灯作为景观使用。当前因该铁塔多年未进行大修，又出现过几次坠物存在严重的安全隐患，经兖矿集团信息技术中心请示，兖矿集团主要领导和东华公司主要领导批准由东华公司三十七处负责组织拆除。2、主要拆除工程量： 1、铁塔自重90吨，主立柱360米（18公分x18公分，厚1.8公分）；2、12公分横向支撑合计3200米； 3、8公分支撑合计5400米； 4、工作平台四个； 5、人行专用梯90米； 6、通信线缆40条（每条合计80米）； 7、亮化设施合计700米； 8、紧固螺栓合计23000套； 9、机械凿除砼支墩1.2m长1.2m宽0.3m高，共4个；机械凿除砼电缆支架砼支墩1.1m长0.55m宽0.8m高，共2个；机械凿除直爬梯砼支墩0.85m长0.55m宽0.7m高，共1个。三、施工部署1、项目管理目标：1.1、工期目标本工程拟定开工日期起，施工工期预计30天，第1天拆除设备进场（人员施工安全讲解，现场观看进步确定最终施工方案，确定通知甲方，经甲方再次审核），第2天对屋顶进行防护处理铺盖，卷扬机等设备安装，对塔体电器设备进行断电处理，第3天甲方确定施工方案可行后对设备进行吊装、调试，对人员进行分工细节安排，第4天开始拆除通信设备及通信线缆，拆除避雷针后依次拆除主体，拆除第一个工作平台合计3天，拆除第二个工作平台合计4天。拆除第三个工作平台合计4天，拆除第四个工作平台合计5天，剩余主体合计5天拆除完毕。预留5天工期，应对突发事件处理。详见附表一：兖矿集团公司办公大院北侧微波塔拆除工程施工进度横道图1.2、安全施工目标在现场将严格按照国家及各级安全生产法规规程施工，杜绝轻伤及以上人身事故、重大机电事故，确保安全生产无事故。1.3、文明施工目标本工程施工期间,我们将严格按公司及政府有关规定文明施工要求组织现场施工，经过采用必要的措施，保证施工期间环境美观。创立安全文明施工工地2、施工组织机构项目经理:丁兆巨技术经理：刘海斌现场项目经理：张玉新设 备 管 理 员：沈训伦施 工 员 ：董 磊磊预 算 员 ：吴丽丽资 料 员 ：董 磊安 监 员 ：李小虎质 检 员 ：刘海斌材 料 员 ：韦 毅架子工拆除工电工搬运工起重工3、施工组织部署3.1 劳动力组织根据我公司劳动力状况及结合本工程的特点，我公司在本工程安排的劳动力大概为15人左右，管理部室3人，其它辅助人员2人，详见附表二：劳动力计划。3.2 主要施工机械及机具投入计划详见附表三：主要施工机械及机具投入计划。3.3施工总平面布置详见附图：施工现场总平面布置图。四、施工准备1、铁塔拆除时铁塔管理单位与施工单位在签订施工合同时，首先要明确双方的职责； 2、在拆除前，铁塔的管理单位应向拆除方提供以下资料：铁塔拆除工程的所需要的相关图纸和技术参数；铁塔拆除工程的建筑结构图及周边管线布置情况图；3、铁塔的管理单位要协助施工单位对铁塔周围的线路、管道、道路等进行事先的整理，与相关单位沟通协调后，施工单位才能够进行铁塔拆除的施工；4、铁塔拆除施工单位要全面勘察了解工程的实际情况，做到心中有数；5、铁塔拆除是一项高危工作，施工单位应对从事铁塔拆除作业的人员依法办理意外伤害保险；6、为保证铁塔拆除工作安全有序的进行，要在施工区外搭设安全防护区域，非施工人员不得私自入内，要随时准备好安全求助措施与设备；7、铁塔的管理单位应向施工单位提供安全可靠的施工电源，以保证铁塔拆除过程中的用电安全。8、施工现场实行封闭式管理，禁止其它人员及车辆进入，微波塔院内出入口用临时围挡封闭，并设立警示牌，信息科办公楼共四个出入口，其中三个封闭，留一个出入口经过安全防护通道进入，安全通道长18m，钢管脚手架搭设，设双层50mm厚木板防护。塔下车库顶部满铺木跳板，跳板上再铺一层6mm厚花纹钢板，以防止拆除物品破坏屋面，拆除材料应及时从车库屋面吊走，禁止集中堆放。五、主要施工方案 1、四角塔是以角钢为受力支撑主体的桁架式通讯塔结构以螺栓连接为主，其截面呈四角形，单杆件重量较轻因而不受地形的限制。根据基站所处地理位置和塔型选用人工拔杆拆除方法。拆除过程中，自上往下拆除，必须确保结构的稳定性；2、 四角拔杆的连接座固定在塔身四根立柱上，采用联动液压升降。拆除一层后再下移，固定完毕连接座在施工； 3、自上而下拆除铁塔构件绑好被拆构件后再松螺栓先拆除铁塔避雷针及避雷接地扁铁及固定扁铁构件将所拆螺栓放入工具包内； 4、再拆天线支架和上面平台，每拆好一组平台就下放。上面平台拆好后，才能拆除塔体构件副材和主材，施工人员严禁站在已松螺栓的构件上； 5、每拆好一节塔身后，再将拔杆往下移并安装固定，继续往下拆下一节及天线支架平台，拆好三层天线支架及平台后，按塔体结构往下拆每一节的塔体； 6、每拆除一节塔身前，必须先拆爬梯、爬笼及塔体主结构上的附属构件，再拆除塔体主结构。 六、安全文明施工及工期保证技术措施1、安全保证目标：杜绝轻伤及以上人身事故、重大机电事故，确保安全生产无事故。2、安全保证措施：1）、在离铁塔四周大约20米远的距离，搭建安全防护栏，设立安全警戒线，24小时设有专人负责看守，与铁塔拆除工程无关的人员与车辆严禁入内。 2）、所有铁塔拆除人员都必须持有国家劳动部门颁发的特别行业操作证，并参加相应的人身意外保险，方可上岗作业。 3）、在上岗前要求所有登高作业人员一律参加身体检查，有任何头晕或感冒等症状人员，一律不得参加高空作业。 4）、所有的铁塔拆除登高作业人员必须佩戴好安全帽，安全带，并穿防滑鞋等安全防护装备，同时要接受现场的安全监管员的管理，始终保持安全第一的作业原则进行施工。 5）、每层作业平台上都由木板搭建一层施工作业平台，作业人员在平台上进行施工，施工人员所用工具必须拴好留绳，以防坠落，上一层拆除完毕后，将木板移至下一层再搭建施工作业平台。 6）、铁塔拆除作业人员在平台上进行作业时，安全带与保险绳同时固定在支架上，拆除下来的构件要及时运送到下方。 7）、拆除铁塔部件尽可能采用拆卸螺栓法确有困难时可采用气割法，所拆下的钢铁重量尽可能控制在50公斤以内，以便于安全运输。 8）、为了保证安全，在作业平台上的工作人员不要频繁更换位置。 9）、施工从顶部第一层平台开始，该层作业完毕，向下一层平台转移附着抱杆和木板。 10）、对易碎铁器及小部件用铁桶装上后再向下运输。 11）、铁塔拆除工程施工时，要注意变形的钢结构对人体造成的伤害，注意力要高度集中。 12）、铁塔拆除施工时，如需用电，需要持正规电工证接电，绝不允许私拉乱接。 13）、按照事先的约定，每天拆除下来的铁塔杂物，要清理到指定的区域，不要影响正常的通道。 14）、上下提升物料的装备要每天进行负重检查，决不允许出现一丝问题。 15）、铁塔拆除高空作业的人员与地面工作的人员必须采用对讲机进行联系，以便上下配合自如。 16）、在铁塔拆除作业中，如突然出现（大风、大雨、雷电、大雾等）恶劣天气，应立即停止作业，人员撤离到安全的地方，并采取相应的应急措施，保护好铁塔及周围的安全。 17)、起重吊装工作必须分工明确，并按国家起重吊装指挥信号(G5508285)规定的统一联络信号，统一指挥。起重机械必须经常检查，保持各部位的灵敏可靠。18)、起重作业前必须对起重机械的运行部位安全装置、吊具、索具等进行详细检查，吊装时，必钡进行试吊检查。19)、严禁在起重臂和吊起的重物下面停留和行走，大型构件或设备吊装要设警戒区，防止坠物伤人。3、工期保证措施： 1)、根据此铁塔拆除工程的实际情况合理制定目标，分段分工进行实施，掌握施工进度和施工程序，科学安排；合理组织，在保证铁塔拆除工程安全的前提下，提高拆除的作业效率。2)、铁塔拆除施工单位必须依据拆除安全措施或方案，划定所需的作业区域。而且安全通道入口处派专人进行监管，非施工人员一律不得入内。3)、铁塔拆除安全措施或方案编制完成后，要交由上级主管部门审核后方可进行施工。如果在施工过程中出现了一些意外情况，需要对安全施工方案进行调整，则需将调整后的方案上报后，审核经过后方可继续进行施工。4)、铁塔拆除工程将选派一名经验丰富的施工队长负责整个工程的安全管理监督，所有施工人员都必须无条件接受队长的管理，施工队长对整个工程的进度质量负全责。5)、进入铁塔拆除施工现场的人员，必须配戴安全帽。凡在2m及以上高处作业无可靠防护设施时，必须使用安全带。在恶劣的气候条件下，严禁进行拆除作业。6)、所有的铁塔拆除工具必须妥善保管，在每天工程结束后，由专人负责保管和验收。7)、拆除工程施工现场的安全管理应由施工单位负责。从业人员应办理相关手续，签订劳动合同，进行安全培训，考试合格后，方可上岗作业。特种作业人员必须持有效证件上岗作业。七、附图、附表1、附表一：兖矿集团公司办公大院北侧微波塔拆除工程施工进度横道图2、附表二：劳动力投入计划3、附表三：主要施工机械及机具投入计划4、附表四：浦沅QY130吨吊车性能表（主臂）5、附表五：浦沅QY130吨吊车性能表（副臂）6、附图：施工现场平面布置图7、附图：安全防护通道详图序号施工内容天数第1天第2天第3天第4天第5-7天第8-11天第12-15天第16-20天第21-25天第26-30天1拆除设备进场12屋顶进行防护处理铺盖，卷扬机等设备安装，对塔体电器设备进行断电处理13设备进行吊装、调试，对人员进行分工细节安排14拆除通信设备及通信线缆，拆除避雷针后依次拆除主体15拆除第一个工作平台36拆除第二个工作平台47拆除第三个工作平台48拆除第四个工作平台59拆除剩余主体510应对突发事件处理。5附表一：兖矿集团公司办公大院北侧微波塔拆除工程施工进度横道图附表二：劳动力投入计划序号工 种人数备注1起重工22搬运工33电工14拆除工65架子工36杂工27现场负责人18施工员19专职安全员1附表三：主要施工机械、机具投入计划序号机械名称型号规格单位数量备注1汽车吊QUY-130 台班3拆除用2汽车吊25t台1装车用3拖车25t台1倒运用4卷扬机3t台15配电箱60A个16抱杆（带滑轮组）1596 L=8m（两节）个17钢丝绳16-6191L=260m根18割咀把49电焊机500A台110脚手架钢管48 L=6m根1213脚手架钢管48 L=4.5m根4014脚手架钢管48 L=4m根3015脚手架钢管48 L=3.5m根2016对接扣件个2017直角扣件个18018旋转扣件个4019花纹钢板=6mm Q235B39020木条板4000350=50mm块54321对讲机部6附表四：浦沅QY130吨吊车性能表（主臂）表I 主臂起重量表（配重30吨，支腿全伸，全方位作业）1317.421.826.130.534.939.343.64831303.51228076.541128075.8604.510380736053596787260533568373.271565335337656562.55248353325856565850443531.5252094345484541342924.5201040414140393228.823.320123231.531313026.52219142525252525.524.521181620202021202016.31816.616.516.517.31816.315.820141414.515.513142211.711.812.31311.211.2249.810.511.51010268.19.298.59286.77.787.28306.5777.5325.566.86.834566.336455.53845404423.3443附表五：浦沅QY130吨吊车性能表（副臂）表V 副臂起重量表（主臂48米、支腿全伸、配重30吨）角度副臂长度7.5米副臂长度10米副臂长度17米副臂长度24米01530015300153001530801595.84.263.32.44.578158.75.54.15.83.22.34.576148.25.345.332.34.27412853.84.92.92.24.17297.84.83.74.52.72.14708.67.64.63.74.22.62.13.96887.34.53.642.523.8667.47.14.33.53.72.423.76476.94.13.43.52.31.93.6626.76.743.33.32.21.93.5606.46.53.63.23.12.21.83.458663.432.92.11.83.2565.65.63.32.9235455.13.22.822.8524.24.52.72.550442.62.4
