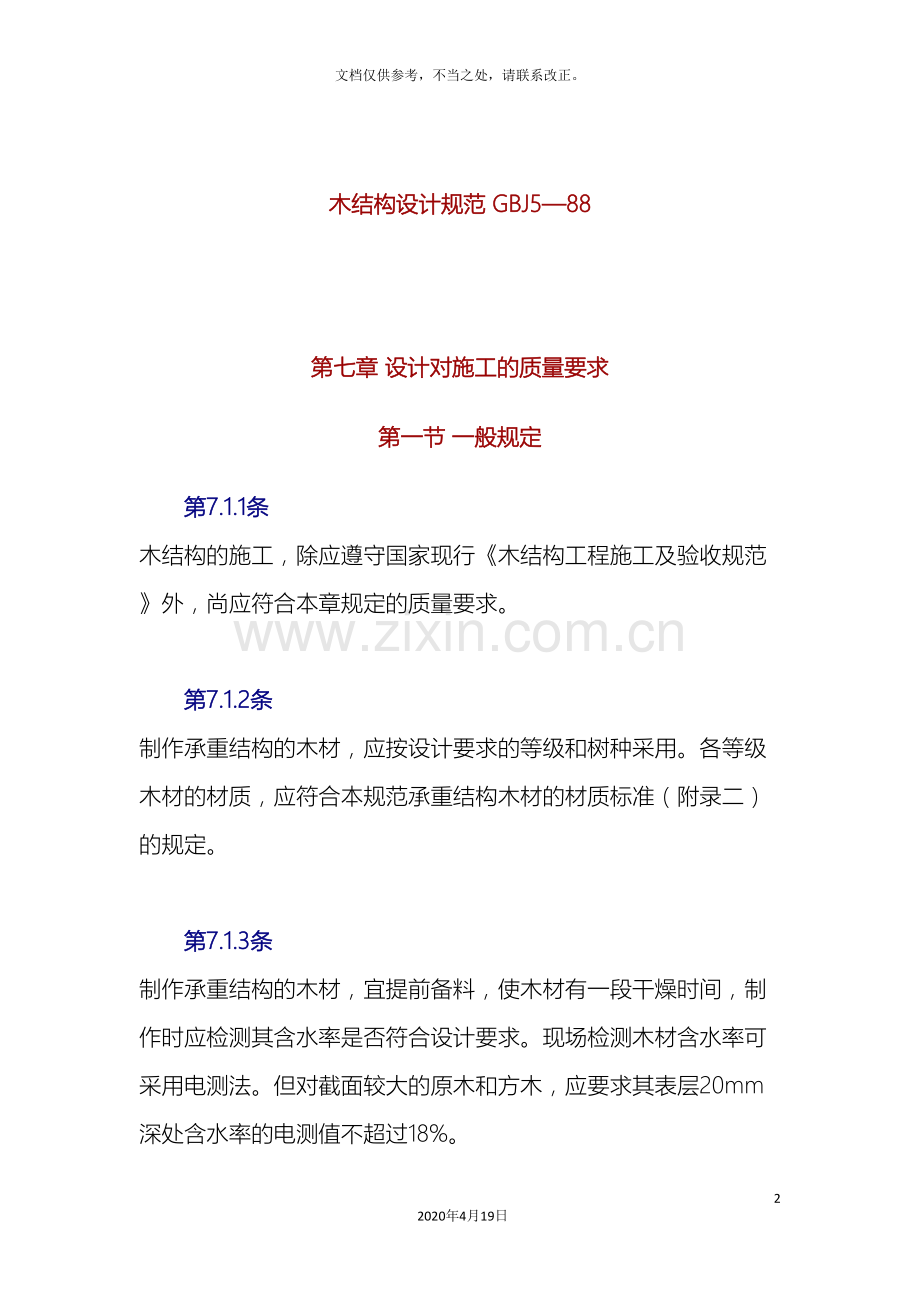

木结构设计规范下522020年4月19日文档仅供参考，不当之处，请联系改正。木结构设计规范 GBJ588第七章 设计对施工的质量要求 第一节 一般规定第7.1.1条 木结构的施工，除应遵守国家现行木结构工程施工及验收规范外，尚应符合本章规定的质量要求。第7.1.2条 制作承重结构的木材，应按设计要求的等级和树种采用。各等级木材的材质，应符合本规范承重结构木材的材质标准（附录二）的规定。第7.1.3条 制作承重结构的木材，宜提前备料，使木材有一段干燥时间，制作时应检测其含水率是否符合设计要求。现场检测木材含水率可采用电测法。但对截面较大的原木和方木，应要求其表层20mm深处含水率的电测值不超过18%。第7.1.4条 当需要对承重结构木材的强度进行检验时，应按本规范附录七的检验标准进行。第7.1.5条 用于承重结构的胶合木，其胶合工艺应符合本规范附录八的要求。第7.1.6条 承重木结构中使用的钢材，除应具有出厂质量合格证明和标牌外，还应按国家现行钢结构工程施工及验收规范的要求进行检验。在任何情况下，均不得在承重构件及其连接中使用钢号不明的钢材。第7.1.7条 在木结构施工过程中，每一主要工序交接时（或隐蔽工程覆盖前），均应进行质量检查并做好施工记录，经认定合格后才能进行下一工序。木材加工厂成批生产的构配件，也应附有质量合格证明方可交付现场使用。 第二节 构件制作第7.2.1条 木构件的制作，应保证制成构件的平直度符合下列要求：一、沿受压和压弯构件长度的单向弯曲，对于方木，不应大于构件全长的1/500；对于原木，不应大于构件全长的1/300。二、当木梁的跨度较大时，沿梁长的侧向弯曲不应大于梁长的1/200。三、以锯材制成的构件，其截面的翘弯不得大于构件宽度的1.5%；其平面上的扭曲，每米长度内不得大于2mm。第7.2.2条 制成的木构件，其实际尺寸对设计尺寸的偏差不应超出表7.2.2规定的容许值。木构件制作的容许偏差值表7.2.2项次构件名称检查的尺寸容许偏差（mm）1234方木的梁、柱和桁架构件板材构件、方木的檩条和椽条原木构件所有木构件截面宽度与高度截面宽度与高度小头直径构件长度325+105注：原木截面如呈椭圆形，其直径可按长、短径的平均值确定。检查时，构件上若留有树皮应予剥去，不得计算在内。 第三节 结构连接的制作和装配第7.3.1条 制作和装配齿连接时，应遵守下列规定：一、压杆端面和齿槽承压面应加工平整，装配后的压杆轴线应与齿槽承压面保持垂直。二、齿槽深度的偏差不应超过2mm。三、支座节点齿的受剪面长度的负偏差，不应超过10mm。四、抵承面未贴紧的局部缝隙，其宽度不应大于1mm，任何情况下，均不容许有穿透构件宽度的缝隙，也不容许用楔或薄片填补缝隙。 第7.3.2条 制作和装配螺栓连接时，应遵守下列规定：一、受力螺栓的孔径，不得大于螺栓直径1mm。构造螺栓的孔径，可比螺栓直径大2mm。二、受力螺栓间距的容许偏差为：1进孔处：0.2d，且不大于2mm（d为螺栓直径）。2出孔处：顺纹方向1.0d；横纹方向0.5d，且不大于板束总厚度的4%。第7.3.3条 钉连接施工时，应遵守下列规定：一、钉进孔处间距的偏差不应超过1.0d（d为钉的直径）。二、当钉的直径大于6mm或采用落叶松、硬质阔叶材等做构件时，应预先钻孔。孔径取钉径的0.80.9倍，孔深约为钉入深度的0.6倍。第7.3.4条 木结构中钢件的焊接应采用电焊，不应采用气焊或锻接。所有钢件均应除锈，并涂刷防锈漆。第7.3.5条 木结构装配的偏差，不应超出表7.3.5规定的容许偏差值。木结构装配的容许偏差值表7.3.5项次检查项目容许偏差（mm）1结构长度（1）跨度15m（2）跨度15m10152结构高度（1）跨度15m（2）跨度15m10153节点间距5第四节 木结构的运输和安装第7.4.1条 在木结构的运输和贮放过程中应遵守下列规定：一、防止结构受潮和长时间的日晒雨淋。二、结构竖直放置时，其临时支承点应与结构在建筑物中的支承相同，并设可靠的临时支撑，以防侧倾。水平放置时，应加垫木置平，防止构件变形和连接松动。三、经过长途运输和长期贮放的结构，在安装前应再检查一次其构件和连接是否完好。如发现霉变、破损等情况，应予更换或修理。第7.4.2条 木结构吊装前应做好下列工作：一、拧紧所有螺栓（包括圆钢拉杆）的螺帽；二、采取防止构件错位和连接松动的措施；三、根据结构的型式和跨度合理确定吊装方法，并按从地面竖起和提升结构的受力情况进行加固和试吊，以检验结构的刚度；四、校正支座标高、跨度和间距等。第7.4.3条 为防止木结构在安装过程中发生失稳或侧倾、应在安装结构的同时，安装其支撑系统。如属无支撑的结构，则应采取临时固定措施，以保证结构在施工阶段的安全。第7.4.4条 结构安装后的位置对设计位置的偏差，不应超过表7.4.4规定的容许偏差值。木结构安装位置的容许偏差值表7.4.4项次检查项目容许偏差123456结构中心线的间距结构的垂直度受压或压弯构件对设计外形支座轴线对支承面中心支座标高吊顶四周水平线标高20mm结构高度的0.5%构件长度的1/30010mm5mm5mm第八章 木结构的防腐防虫和防火 第一节 木结构的防腐防虫第8.1.1条 为防止木结构受潮而引起木材腐朽，设计时必须从构造上采取下列防潮和通风措施：一、应在桁架和大梁的支座下设置防潮层，在木柱下设置柱墩，并严禁将木柱直接埋入土中。二、为保证木结构有适当的通风条件，不应将桁架支座节点或木构件封闭在墙、保温层或其它通风不良的环境中（图8.1.11和图8.1.12）。处于房屋隐蔽部分的木结构，应设通风孔洞。对露天结构在构造上应避免任何部分有积水的可能，并应在构件之间留有空隙（连接部位除外），使木材易于通风干燥。三、为防止木材表面产生水气凝结，当室内外温差很大时，房屋的围护结构（包括保温吊顶），应采取有效的保温和隔气措施。第8.1.2条 木结构构造上的防腐、防虫措施，除应在设计图纸中加以说明外，尚应要求在施工的有关工序交接时，检查其施工质量，如发现有问题应立即纠正。第8.1.3条 对下列情况，除从结构上采取通风防潮措施外，尚应采用药剂处理。一、露天结构；二、内排水桁架的支座节点处；三、檩条、搁栅等木构件直接与砌体接触的部位；四、在白蚁容易繁殖的潮湿环境附近使用木构件；五、虫害严重地区使用马尾松、云南松以及新利用树种中易感染虫害的木材；六、在主要承重结构中使用不耐腐的树种木材。常见的药剂配方及处理方法，可按本规范附录九采用。注：虫害主要指白蚁、长蠹虫、粉蠹虫及天牛等的蛀蚀。实践证明，沥青只能防潮，防腐效果很差，不宜单独使用。第8.1.4条 当以防腐、防虫药剂处理木构件时，应按设计指定的药剂成分、配方及处理方法采用。若受条件限制而需改变药剂或处理方法时，应征得设计单位同意，并从本规范附录九中选择代用的方案。在任何情况下，均不得使用未经鉴定合格的药剂。第8.1.5条 木构件（包括胶合木构件）的机械加工应在药剂处理前进行。木构件经防腐防虫处理后，应避免重新切割或钻孔。若由于技术上的原因，确有必要作局部修整时，必须对木材暴露的表面，涂刷足够的药剂。第8.1.6条 木材应先胶合后进行药剂处理。当采用耐水性胶时，可选用浸渍法或涂刷法处理。若为中等耐水性胶，则宜采用涂刷法。第8.1.7条 在使用药剂处理木构件的前后，应作下列检查和施工记录：一、木构件处理前的含水率及木材表面清理的情况；二、药物出厂的质量合格证明或检验记录；三、药剂调制时间、溶解情况及用完时间；四、药液透入木材的深度和均匀性；五、木材每单位体积（对涂刷法以每单位面积计）吸收的药量。第二节 木结构的防火第8.2.1条 为了防止木结构遭受火灾的危险，在设计上除应遵守国家现行建筑设计防火规范的规定外，尚应采取下列构造措施：一、在有火源的房屋内，须设置防止火焰、火星及辐射热危害的防火设施（如防火隔墙、防火幕、石棉隔板等），使木结构与火源隔开，被隔开的木结构仍应具有通风条件，不得将结构包裹在防火层内。二、当房屋中有采暖或炊事的砖烟囱时，与水构件相邻部位的烟囱壁厚度应加厚至240mm。烟囱外表面与木构件之间的净距，不应小于下列规定：对于砖或混凝土烟囱120mm对于金属烟囱240mm当烟囱穿过木屋盖的吊顶时，在烟囱周围500mm范围内，不得采用可燃材料作保温层。三、当房屋有采暖管道经过木构件时,其管壁表面应与木构件保持不小于50mm的净距（若采暖管道的温度超过100，此净距尚应适当加大）或用非燃烧材料隔热。四、木屋盖吊顶内的电线，应采用金属管配线，或使用带金属保护层的绝缘导线。白炽灯、卤钨灯、荧光高汞灯及其镇流器等不应直接安装在木构件上。五、有可能遭受火灾危险的木结构，宜采用刨光的方木（包括胶合木）或原木制作；木屋盖的吊顶及木隔墙等应采用抹灰或设置水泥石棉板、石膏板等防火措施；保温和隔音材料宜采用非燃烧材料（如矿棉、炉渣等）制作。第8.2.2条 对有可能遭受火灾危险的建筑物以及对防火要求较高的木结构，除应在构造上采取防火措施外，尚宜用防火涂料进行处理。承重木结构使用的防火涂料，应是对人畜无毒，且经消防部门鉴定合格、批准生产的产品。附录 附录一 在承重结构中使用新利用树种木材的设计要求（一）木材的主要特性1槐木干燥困难，耐腐性强，易受虫蛀。2乌墨（密脉蒲桃）干燥较慢，耐腐性强。3木麻黄木材硬而重，干燥易，易受虫蛀，不耐腐。4隆缘桉、柠檬桉和云南蓝桉干燥困难，易翘裂，云南蓝桉能耐腐，隆缘桉和柠檬桉不耐腐。5檫木干燥较易，干燥后不易变色，耐腐性较强。6榆木干燥困难，易翘裂，收缩颇大，耐腐性中等，易受虫蛀。7臭椿干燥易，不耐腐，易呈蓝变色，木材轻软。8桤木干燥颇易，不耐腐。9杨木干燥易，不耐腐，易受虫蛀。10拟赤杨木材轻、质软、收缩小，强度低，易干燥，不耐腐。注：木材的干燥难易系指板材而言，耐腐性系指心材部份在室外条件下而言，边材一般均不耐腐。在正常的温湿度条件下，用作室内不接触地面的构件，耐腐性并非是最重要的考虑条件。（二）应用范围1宜先在木柱、搁栅、檩条和较小跨度的钢木桁架中使用，在取得成熟经验后，再逐步扩大其应用范围。2不耐腐的树种木材，若无可靠的防腐处理措施，不宜用作露天结构。（三）设计指标1当材质和含水率符合本规范第2.1.2和第2.1.3条的要求时，木材的强度设计值及弹性模量可按附表1.1采用。新利用树种木材的强度设计值和弹性模量（N/）附表1.1注：杨木和拟赤扬的顺强度设计值和弹性模量可按TB11级数值乘以0.9采用；横纹强度设计值可按TB11级数值乘以0.6采用。若当地有使用经验，也可在此基础上作适当调整。2当计算轴心受压和压弯木构件时，其稳定系数值应按公式4.1.43及4.1.44确定。（四）构造要求设计新利用树种木材的承重结构时，除应遵守本规范第六章有关设计和构造的规定外，尚应符合下列要求：1当以新利用树种木材作屋盖的承重结构时，宜采用外部排水和无天窗的构造方式。若用于桁架，宜采用钢木桁架。2应按本规范第八章的要求，注意做好防虫防腐处理。对于木麻黄等易虫蛀不耐腐的木材宜用于露明部位。若需置入墙内时,除做好构件本身的防虫防腐处理外，尚应对人墙部位加涂防腐油二次。3桁架上弦采用方木时，其截面宽度不宜小于120mm；采用原木时，其小头直径不宜小于110mm。木构件的净截面面积不宜小于5000。若有条件，宜直接使用原木。附录二 承重结构木材的材质标准（一）方木承重结构方木材质标准 附表2.1项次缺陷名称材质等级1腐朽不容许不容许不容许2木节在构件任一面任何150mm长度上所有木节尺寸的总和，不得大于所在面宽的1/3（连接部位为1/4）2/51/23斜纹任何1m材长上平均倾斜高度，不得大于50mm80mm120mm4髓心应避开受剪面不限不限5裂缝（1）在连接的受剪面上（2）在连接部位的受剪面附近，其裂缝深度（有对面裂缝时用两者之和）不得大于材宽的不容许1/4不容许1/3不容许不限6虫蛀允许有表面虫沟，不得有虫眼注：1对于死节（包括松软节和腐朽节），除按一般木节测量外,必要时尚应按缺孔验算。若死节有腐朽迹象，则应经局部防腐处理后使用。2木节尺寸按垂直于构件长度方向测量。木节表现为条状时，在条状的一面不量（附图2.1），直径小于10mm的活节不量。（二）板材 承重结构板材材质标准附表2.2项次缺陷名称材质等级1腐朽不容许不容许不容许2木节在构件任一面任何150mm长度上所有木节尺寸的总和不得大于所在面宽的1/4（连接部位为1/5）1/32/53斜纹任何1m材长上平均倾斜高度，不得大于50mm80mm120mm4髓心不容许不容许不容许5裂缝在连接部位的受剪面及其附近不容许不容许不容许6虫蛀容许有表面虫沟，不得有虫眼注：同附表2.1注。（三）原木承重结构原木材质标准附表2.3项次缺陷名称材质等级1腐朽不容许不容许不容许2木节（1）在构件任任何150mm长度上沿周长所有木节尺寸的总和，不得大于所测部位原木周长的（2）每个木节的最大尺寸，不得大于所测部位原木周长的1/41/10（连接部位为1/12）1/31/6 不限1/63扭纹小头1m材长上倾斜高度不得大于80mm120mm150mm4髓心应避开受剪面不限不限5虫蛀容许有表面虫沟，不得有虫眼注：1同附表2.1注“1”。2木节尺寸按垂直于构件长度方向测量，直径小于10mm的活节不量。3对于原木的裂缝，可经过调整其方位（使裂缝尽量垂直于构件的受剪面）予以使用。（四）胶合材胶合木结构板材材质标准附表2.4项次缺陷名称材质等级ggg1腐朽不容许不容许不容许2木节（1）在木板任一面任何150mm长度上所有木节尺寸的总和，不得大于所在面宽的（2）在木板指接及其两端各100mm范围内1/3容许2/5容许 1/2容许 3斜纹任何1m材长上平均倾斜高度，不得大于50mm80mm150mm4髓心不容许不容许不容许5裂缝（1）木反窄面上的裂缝，其深度（有对面裂缝用两者之和）不得大于板宽的（2）木板宽面上的裂缝，其深度（有对面裂缝用两者之和）不得大于板厚的1/4不限1、3不限1、2对侧立腹板工字梁的腹板：1/3对其它板材不限6虫蛀容许有表面虫沟，不得有虫眼7涡纹在木板指接及其两端各100mm范围内不容许不容许不容许注：1同附表2.1注。2按本标准选材配料时，尚应注意避免在制成的胶合构件的连接受剪面上有裂缝。3对于有过大缺陷的木材，可截去缺陷部份，经重新接长后按所定级别使用。附录三 木结构检查与维护要求1木结构工程在交付使用前应进行一次全面的检查,凡属要害部位（如支座节点和受拉接头等）均应逐个检查。凡是松动的钢拉杆和螺栓均应拧紧。2在工程交付使用后的两年内，使用单位（或房管部门）,应根据当地气候特点（如雪季、雨季和风季前后）每年安排一次检查。两年以后的检查，可视具体情况予以安排。检查内容包括：屋架支座节点有无受潮、腐蚀或虫蛀；天沟和天窗有无漏水或排水不畅；下弦接头处有无拉开，夹板的螺孔附近有无裂缝；屋架有无明显的下垂或倾斜；拉杆有无锈蚀，螺帽有无松动，垫板有无变形或陷入木材；支撑系统有无松脱；木构件有无虫蛀和严重的翘曲、斜裂或变形等等。凡有条件的单位，应对木结构（特别是公共建筑和厂房建筑）建立检查和维护的技术档案。3当发现有可能危及木结构安全的情况时，应及时进行加固。注：采用铅丝捆的方法对防止木材裂缝的发展无明显效果。附录四 胶粘能力检验标准（一）方法概要胶的胶粘能力，可根据木材胶缝顺纹抗剪强度试验结果进行判定。对于承重结构用胶，其胶缝抗剪强度不应低于附表4.1规定的数值。对承重结构用胶胶粘能力的最低要求附表4.1试件状态胶缝顺纹抗剪强度值（N/）红松等软木松栎木或水曲柳干态湿态5.93.97.85.4（二）材料要求1胶合用的木材，应采用软木松（如红松等，详见本规范附录五）或栎木、水曲柳制作。若需采用其它树种木材,应有经鉴定经过的技术报告。2胶液的工作活性，在202室温下测定时，不应少于2h。3胶合时木材的含水率，不应大于15%。（三）试件制备1试条由两块2560320mm的木板组成（附图4.1a）。木纹应与木板长度方向平行，年轮与胶合面成4090角。不得采用有树脂溢出的木材。试条胶合前应经刨光，胶合面应密合，边角应完整。胶合面应在刨光后2h内涂胶。涂胶前，应清除胶合面的木屑和污垢。涂胶后应放置15min再叠合加压，压力可取0.40.6N/。在胶合过程中，室温宜为2025。试条在加压状态下放置24h，卸压后再养护24h，方可加工试件。2试件加工将试条截成四块（附图4.1b），按附图4.2所示的形式和尺寸制成四个剪切试件。试件刨光后应采用钢角尺检查，两端必须与侧面垂直，端面必须平整。试件受剪面尺寸的允许偏差为0.5mm。（四）试验装置与设备试件应置于专门的剪切装置（附图4.3）中，在小吨位（一般为10kN）的木材试验机上进行试验。试验机测力盘的读数精度，应达到估计破坏荷载的1%或以下。（五）试验条件1干态试验应在胶合后的35d内进行。2湿态试验应在浸水24h后立即进行。（六）试验要求试验时，应先用游标卡尺测量剪切面尺寸，准确至0.1mm。试件放在夹具上应保证胶合面与加荷方向一致，加荷应均匀，加荷速度应控制试件35min内破坏。试件破坏后，记录荷载最大值；测量试件受剪面上沿木材剪坏的面积，精确至3%。（七）试验结果的整理与计算剪切强度极限值按下式计算，精确至0.1N/：式中剪切强度极限值（N/mm2）；荷载最大值（N）；剪切面积（mm2）。试验记录应包括：强度极限及破坏特征，并应算出沿木材破坏面积与胶合面总面积之比，以百分率计。（八）取样方法及判定规则1检验一批胶应至少用两个试条制成八个试件，每一试条各取两个试件作干态试验，两个作湿态试验。若试验结果符合附表4.1的要求，即认为该试件合格。若有一个试件不合格，须以加倍数量的试件重新试验，若仍有一个试件不合格,则该批胶应被判为不能用于承重结构。2若试件强度低于附表4.1所列数值，但其沿木材部分剪坏的面积不少于试件剪面的75%，则仍可认为该试件合格。3对常见的耐水胶，可仅作干态试验。 附录五 本规范采用的木材名称及常见树种木材的主要特性（一）本规范采用的木材名称本规范除部分不便归类的木材仍采用原树种名称外，对同属而材性又相近的树种作了归类，并给予相应的木材名称，以利本规范的施行。1经归类的木材名称东北落叶松包括兴安落叶松和黄花落叶松（长白落叶松）二种。铁杉包括铁杉、云南铁杉及丽江铁杉。西南云杉包括麦吊云杉、油麦吊云杉、巴秦云杉及产于四川西部的紫果云杉和云杉。红松包括红松、华山松、广东松、台湾及海南五针松。西北云杉包括产于甘肃、青海的紫果云杉和云杉。冷杉包括各地区产的冷杉属木材，有苍山冷杉、冷杉、岷江冷杉、杉松冷杉、臭冷杉、长苞冷杉等。栎木包括麻栎、栋、柞木、小叶栎、辽东栎、抱栎、栓皮栎等。青冈包括青冈、小叶青冈、竹叶青冈、细叶青冈、盘克青冈、滇青冈、福建青冈、黄青冈等。木包括柄果、脚板、包、石栎、茸毛（猪栎）等。锥栗包括红锥、米槠、苦槠、罗浮锥、大叶锥（钩栗）、栲树、南岭锥、高山锥、吊成锥、甜槠等。桦木包括白桦、硕桦、西南桦、红桦、棘皮桦等。2东北一般称为白松的木材，实际上包括鱼鳞云杉、红皮云杉、沙松冷杉及臭冷杉四种,由于各树种的材性差异颇大，因此本规范不采用白松的统称而分别列出。3为了简化叙述，在部分条文和表格中还采用了“软木松”和“硬木松”两个名称,以概括某些树种。软木松系指五针松类，如红松、华山松、广东松、台湾或海南五针松等。硬木松系指二针或三针松类，如马尾松、云南松、赤松、樟子松、油松等。（二）常见木材的主要特性1落叶松干燥较慢、易开裂，早晚材硬度及干缩差异均大，在干燥过程中容易轮裂，耐腐性强。2铁杉干燥较易，干缩小至中，耐腐性中等。3云杉干燥易，干后不易变形，干缩较大，不耐腐。4马尾松、云南松、赤松、樟子松、油松等干燥时可能翘裂，不耐腐，最易受白蚁危害，边材蓝变色最常见。5红松、华山松、广东松、海南五针松、新疆红松等干燥易，不易开裂或变形，干缩小，耐腐性中等，边材蓝变色最常见。6栎木及木干燥困难，易开裂，干缩甚大，强度高，甚重甚硬，耐腐性强。7青冈干燥难，较易开裂，可能劈裂，干缩甚大，耐腐性强。8水曲柳干燥难，易翘裂，耐腐性较强。9桦木干燥较易，不翘裂，但不耐腐。注：干燥难易，耐腐性的解释同本规范附录一注。附录六 轴心受压构件的稳定系数TC17、TC15及TB20级木材的值表附表6.1表中的值系按下列公式算得：TC13、TC11、TB17及TB15级木材的值表附表6.2表中的值系按下列公式算得：附录七 木材强度检验标准（一）方法概要当取样检验一批木材的强度等级时，可根据其弦向静曲强度的检验结果进行判定。对于承重结构用材，应要求其检验结果的最低强度不得低于本标准附表7.1规定的数值。木材强度检验标准附表7.1木材种类针叶材阔叶材强度等级TC11TC13TC15TC17TB11TB13TB15TB17TB20检验结果的最低强度值（N/）不得低于4554607458688192104（二）试验方法按国家现行标准木材物理力学性能试验方法进行，并应将试验结果换算到含水率为12%的数值。（三）取样方法及判定规则1应从每批木材的总根数中随机抽取三根为试材,在每根试材髓心以外部分切取三个试件为一组。根据各组平均值中最低的一个值确定该批木材的强度等级。2按检验结果确定的木材等级，不得高于表3.2.11中同树种木材的强度等级。对于树名不详的木材,应按检验结果确定的等级，采用该等级B组的设计指标。 附录八 胶合工艺要求1胶合构件的胶合应在室内进行，在整个胶合和养护过程中，室温不应低于16。2为保证指接接头的质量，制作时，应在专门的铣床上加工；所采用的刀具应经技术鉴定合格；所铣的指头应完整，不得有缺损。3木板接头铣、刨后，应在12h内胶合。胶合时应对胶合面均匀加压,斜搭接的压力为0.50.7N/，指接的压力为0.61.0N/。指接加压时，应在指的两侧用卡具卡紧，然后从板端施压。接头胶合后，应在加压状态下养护24h（若用高频电热加速胶的固化，则可免除养护，但电热温度及时间应经试验确定）。4木板应在完成其指接或斜搭接的胶合工序后，方可刨光胶合面，刨光的质量应满足下列要求：（1）上、下胶合面应密合，无局部透光。个别部位因刀口缺损造成的凸痕，不应高出板面0.2mm。（2）在刨光的木板中，靠近木节处的粗糙面长度不应大于100mm。（3）采用对接接头的两木板，其厚度偏差不应超过0.1mm。5木板刨光后，宜在12h内胶合，至多不超过24h，木材上胶前，还应清除胶合面上的污垢。6木板上胶叠合后应对整个胶合面均匀加压。对于直线形构件压力应为0.30.5N/。对于曲线形构件，压力应为0.50.6N/。7为保证胶合构件在进入下一工序前胶缝有足够的强度，构件胶合的加压和养护时间应符合附表8.1的要求。当采用高频电热或微波加热时，胶合加压及养护时间应按试验确定。胶合构件加压及养护的最短时间附表8.18胶合构件的制造质量应符合下列要求：（1）胶缝局部未粘结段的长度，在构件剪力最大的部位，不应大于75mm；在其它部位，不应大于150mm。所有的未粘结处，均不得有贯穿构件宽度的通缝。相邻两个未粘结段的净距，应不小于600mm。在指接或斜搭接的胶缝中，不得有未胶合处。（2）胶缝的厚度应控制在0.10.3mm之间，如局部有厚度超过0.3mm的胶缝，其长度应小于300mm，且最大的厚度不应超过1mm。（3）以底层木板为准，各层板在宽度方向凸出或凹进不应超过2mm。（4）制成的胶合构件，其实际尺寸对设计尺寸的偏差不应超过5mm，且不应超过设计尺寸的3%。 附录九 木材防腐防虫处理要求（一）药剂木材常见的防腐防虫药剂附表9.1注：1装饰用材如仅为预防粉蠹虫类为害，W1配方中可不加五氯酚钠。2W3、W4A和W4B配方中的重铬酸钠也可改用重铬酸钾。3如仅为防治虫害，除E1外，还可试用溴氰菊酯、氯氰菊酯和杀灭菊酯等低毒高效的新型杀虫剂。4市售的其它药剂，如具有主管部门颁发的许可证，也可采用。5药剂和油类的运输、装卸、储存和使用。均应严格遵守有关部门颁发的技术安全规定，做好防护工作，以确保安全。（二）处理方法防腐防虫药剂及其处理方法选用表附表9.2注：1环境分为三类：类为露天及室内不露明的潮湿环境，如与地面或砌体接触的木构件。类为室内露明但易受潮的环境，如厕所、浴室及某些生产性房屋。类为室内通风干燥的环境。2当采用中等耐腐木材时，位于三类环境中的木构件,一般建筑物可不用防腐剂处理；但对重要建筑物仍应按表中类环境要求进行防腐处理；在类环境中使用耐腐木材时，可不用防腐剂处理。3水剂吸收量指干盐量，油剂吸收量包括溶剂在内。4由于承重构件使用的木材种类及截面尺寸较多,防腐、防虫药剂的渗透深度未作统一规定,但在、类环境中要求边材渗透90%以上。5当采用W1药剂并用热冷槽法处理时，热槽中只用硼砂溶液，不加硼酸和五氯酚钠，以免其中某些成分挥发，影响车间卫生。 附录十 非法定计量单位与法定计量单位的换算关系非法定计量单位与法定计量单位换算表附表10注：非法定计量单位与法定计量单位的换算，本规范允许采用近似的整数换算值。例如：1kgf10N；1kgf/ 0.1N/ （MPa）。 附录十一 本规范用词说明一、为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1表示很严格，非这样作不可的：正面词采用“必须”，反面词采用“严禁”。2表示严格，在正常情况下均应这样作的：正面词采用“应”，反面词采用“不应”或“不得”。3表示允许稍有选择，在条件许可时首先应这样作的：正面词采用“宜”或“可”，反面词采用“不宜”。二、条文中指定应按其它有关标准、规范执行时，写法为“应符合的规定”。非必须按所指定的标准、规范或其它规定执行时，写法为“可参照”。附加说明本规范主编单位、参加单位.主编单位：中国建筑西南设计院、四川省建筑科学研究院、哈尔滨建筑工程学院参加单位：重庆建筑工程学院、中国建筑科学研究院、中国林业科学研究院木材工业研究所及热带林业研究所、广东省建筑科学研究所、湖南省建筑设计院、福建省建筑设计院、福建省建筑科学研究所、福州大学、湖南大学
